Гидродинамическое устройство для движения по воде

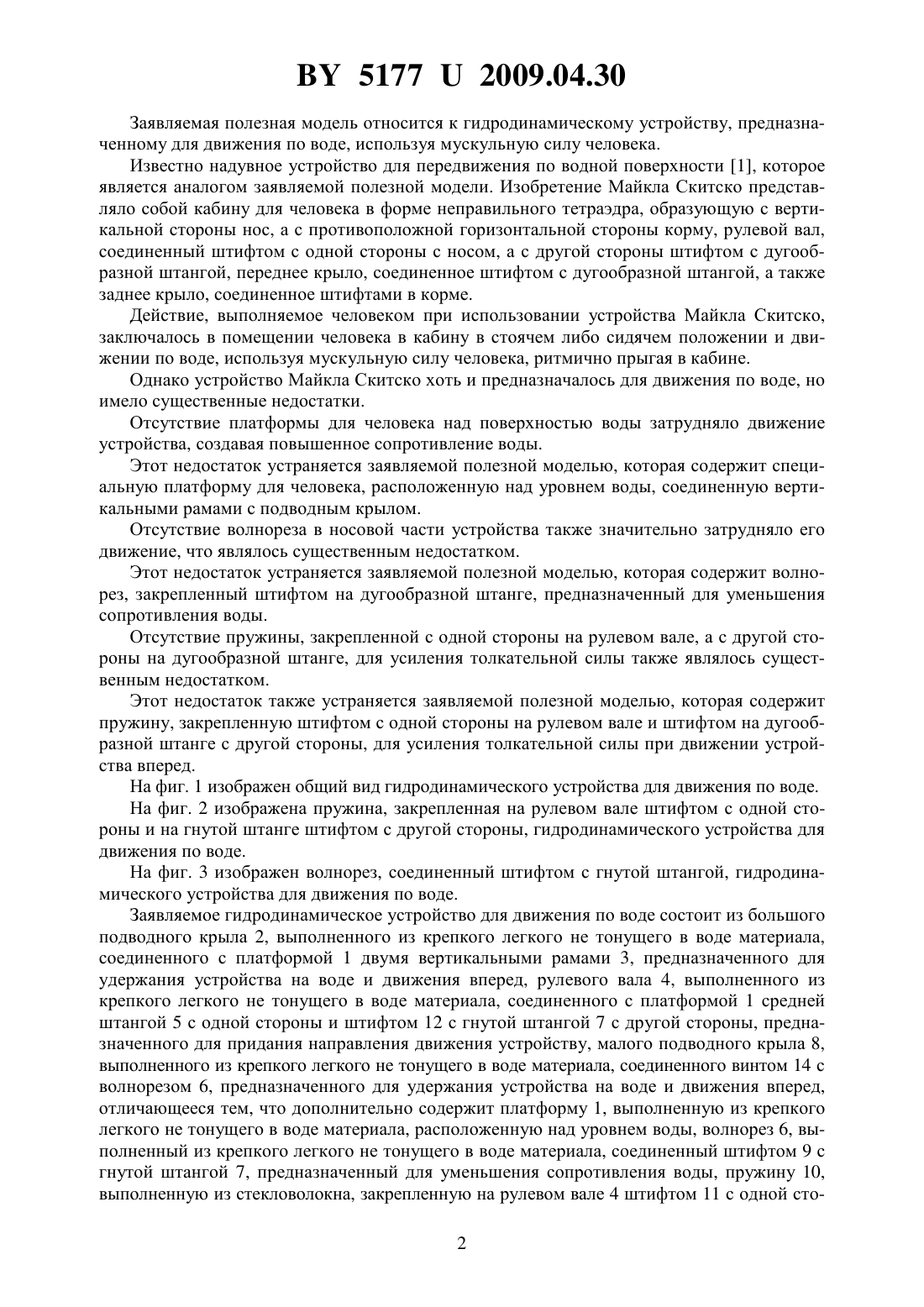

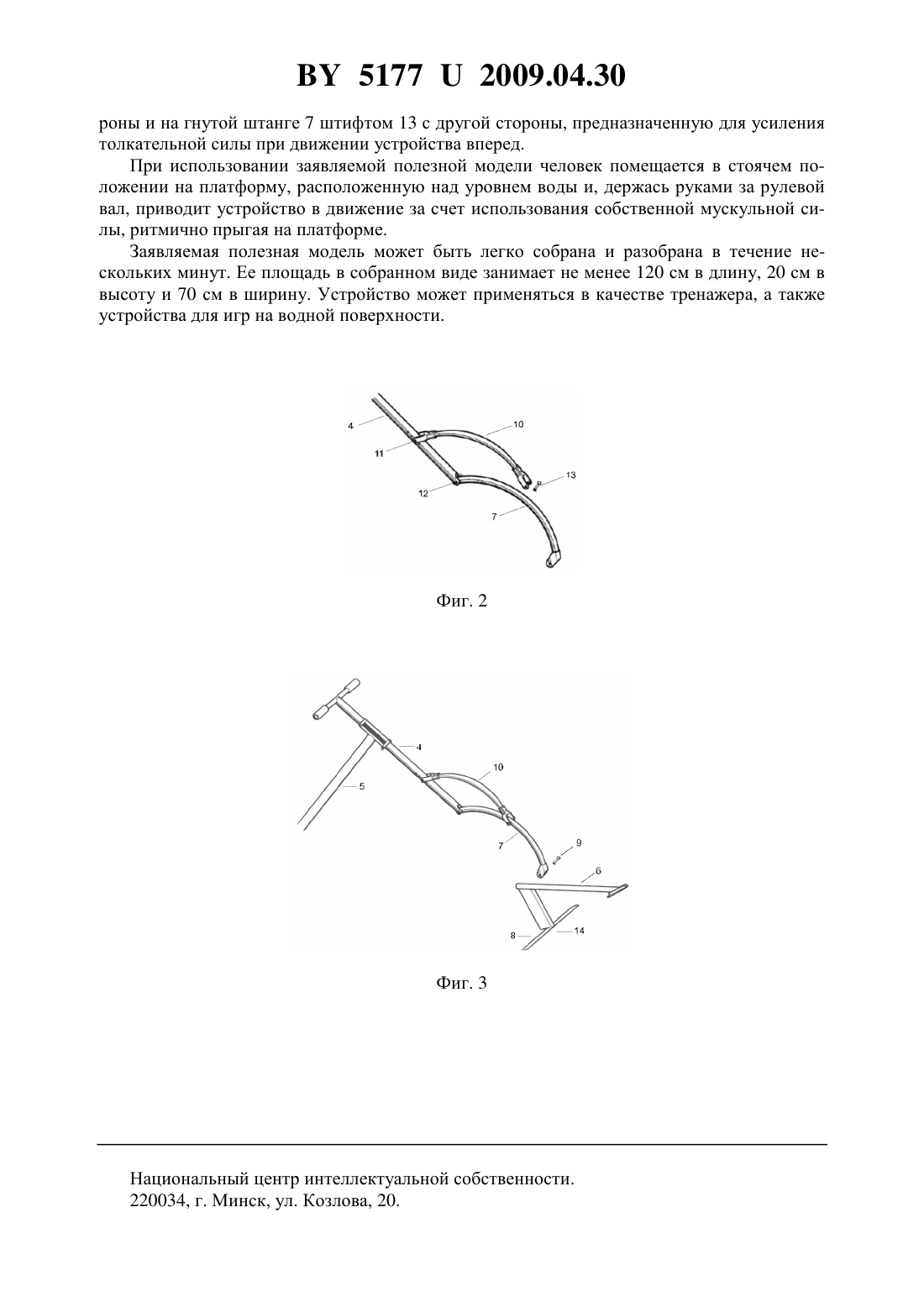

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРОДИНАМИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ДВИЖЕНИЯ ПО ВОДЕ(71) Заявитель Ледовский Сергей Анатольевич(72) Автор Ледовский Сергей Анатольевич(73) Патентообладатель Ледовский Сергей Анатольевич(57) Гидродинамическое устройство для движения по воде, состоящее из большого подводного крыла, выполненного из крепкого легкого не тонущего в воде материала, соединенного с платформой двумя вертикальными рамами, предназначенного для удержания устройства на воде и движения вперед, рулевого вала, выполненного из крепкого легкого не тонущего в воде материала, соединенного с платформой средней штангой с одной стороны и штифтом с гнутой штангой с другой стороны, предназначенного для придания направления движения устройству, малого подводного крыла, выполненного из крепкого легкого не тонущего в воде материала, соединенного винтом с волнорезом, предназначенного для удержания устройства на воде и движения вперед, отличающееся тем, что дополнительно содержит платформу, выполненную из крепкого легкого не тонущего в воде материала, расположенную над уровнем воды, волнорез, выполненный из крепкого легкого не тонущего в воде материала, соединенный штифтом с гнутой штангой, предназначенный для уменьшения сопротивления воды, пружину, выполненную из стекловолокна,закрепленную на рулевом вале штифтом с одной стороны и на гнутой штанге штифтом с другой. 51772009.04.30 Заявляемая полезная модель относится к гидродинамическому устройству, предназначенному для движения по воде, используя мускульную силу человека. Известно надувное устройство для передвижения по водной поверхности 1, которое является аналогом заявляемой полезной модели. Изобретение Майкла Скитско представляло собой кабину для человека в форме неправильного тетраэдра, образующую с вертикальной стороны нос, а с противоположной горизонтальной стороны корму, рулевой вал,соединенный штифтом с одной стороны с носом, а с другой стороны штифтом с дугообразной штангой, переднее крыло, соединенное штифтом с дугообразной штангой, а также заднее крыло, соединенное штифтами в корме. Действие, выполняемое человеком при использовании устройства Майкла Скитско,заключалось в помещении человека в кабину в стоячем либо сидячем положении и движении по воде, используя мускульную силу человека, ритмично прыгая в кабине. Однако устройство Майкла Скитско хоть и предназначалось для движения по воде, но имело существенные недостатки. Отсутствие платформы для человека над поверхностью воды затрудняло движение устройства, создавая повышенное сопротивление воды. Этот недостаток устраняется заявляемой полезной моделью, которая содержит специальную платформу для человека, расположенную над уровнем воды, соединенную вертикальными рамами с подводным крылом. Отсутствие волнореза в носовой части устройства также значительно затрудняло его движение, что являлось существенным недостатком. Этот недостаток устраняется заявляемой полезной моделью, которая содержит волнорез, закрепленный штифтом на дугообразной штанге, предназначенный для уменьшения сопротивления воды. Отсутствие пружины, закрепленной с одной стороны на рулевом вале, а с другой стороны на дугообразной штанге, для усиления толкательной силы также являлось существенным недостатком. Этот недостаток также устраняется заявляемой полезной моделью, которая содержит пружину, закрепленную штифтом с одной стороны на рулевом вале и штифтом на дугообразной штанге с другой стороны, для усиления толкательной силы при движении устройства вперед. На фиг. 1 изображен общий вид гидродинамического устройства для движения по воде. На фиг. 2 изображена пружина, закрепленная на рулевом вале штифтом с одной стороны и на гнутой штанге штифтом с другой стороны, гидродинамического устройства для движения по воде. На фиг. 3 изображен волнорез, соединенный штифтом с гнутой штангой, гидродинамического устройства для движения по воде. Заявляемое гидродинамическое устройство для движения по воде состоит из большого подводного крыла 2, выполненного из крепкого легкого не тонущего в воде материала,соединенного с платформой 1 двумя вертикальными рамами 3, предназначенного для удержания устройства на воде и движения вперед, рулевого вала 4, выполненного из крепкого легкого не тонущего в воде материала, соединенного с платформой 1 средней штангой 5 с одной стороны и штифтом 12 с гнутой штангой 7 с другой стороны, предназначенного для придания направления движения устройству, малого подводного крыла 8,выполненного из крепкого легкого не тонущего в воде материала, соединенного винтом 14 с волнорезом 6, предназначенного для удержания устройства на воде и движения вперед,отличающееся тем, что дополнительно содержит платформу 1, выполненную из крепкого легкого не тонущего в воде материала, расположенную над уровнем воды, волнорез 6, выполненный из крепкого легкого не тонущего в воде материала, соединенный штифтом 9 с гнутой штангой 7, предназначенный для уменьшения сопротивления воды, пружину 10,выполненную из стекловолокна, закрепленную на рулевом вале 4 штифтом 11 с одной сто 2 51772009.04.30 роны и на гнутой штанге 7 штифтом 13 с другой стороны, предназначенную для усиления толкательной силы при движении устройства вперед. При использовании заявляемой полезной модели человек помещается в стоячем положении на платформу, расположенную над уровнем воды и, держась руками за рулевой вал, приводит устройство в движение за счет использования собственной мускульной силы, ритмично прыгая на платформе. Заявляемая полезная модель может быть легко собрана и разобрана в течение нескольких минут. Ее площадь в собранном виде занимает не менее 120 см в длину, 20 см в высоту и 70 см в ширину. Устройство может применяться в качестве тренажера, а также устройства для игр на водной поверхности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
