Водно-лыжные палки

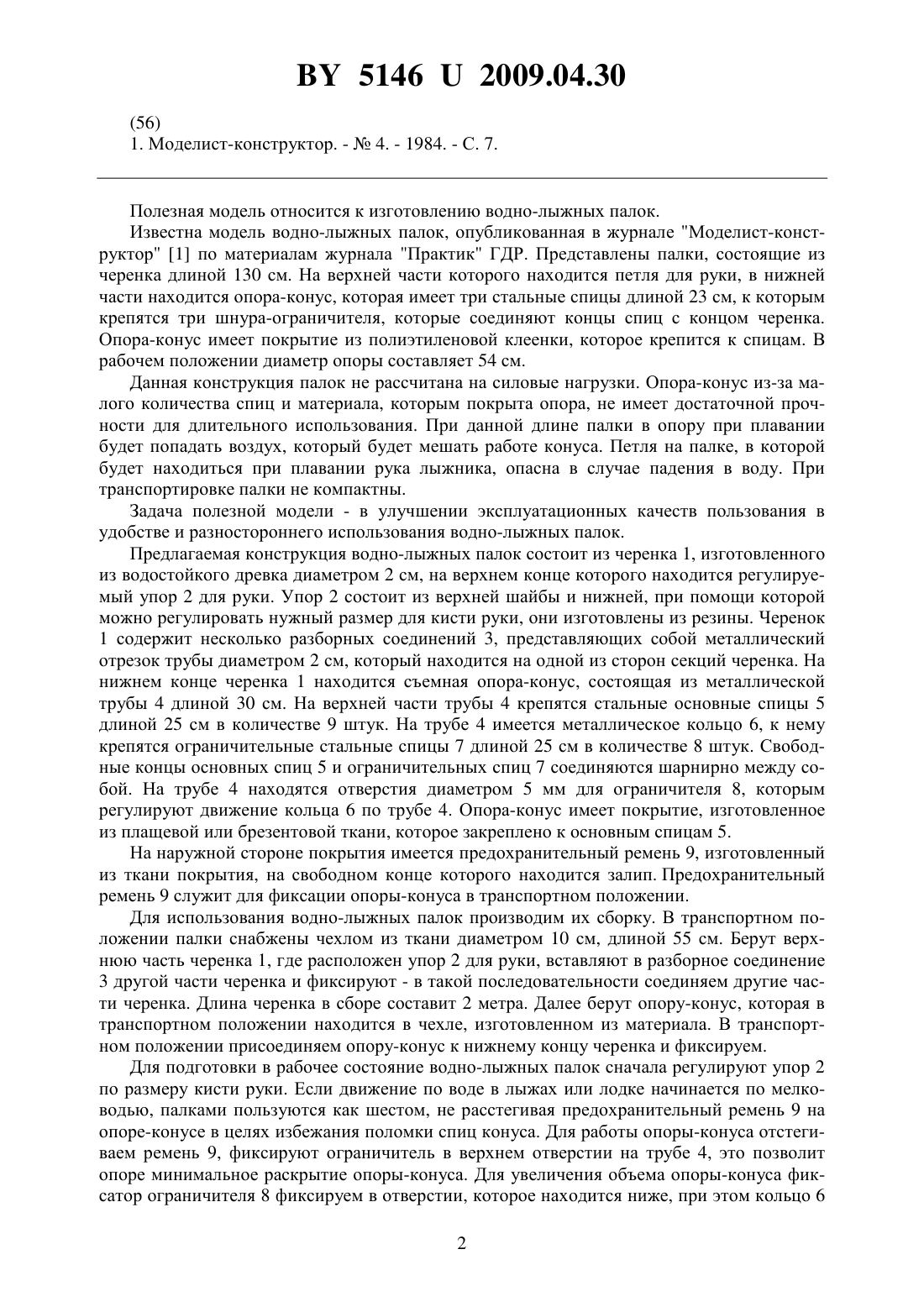

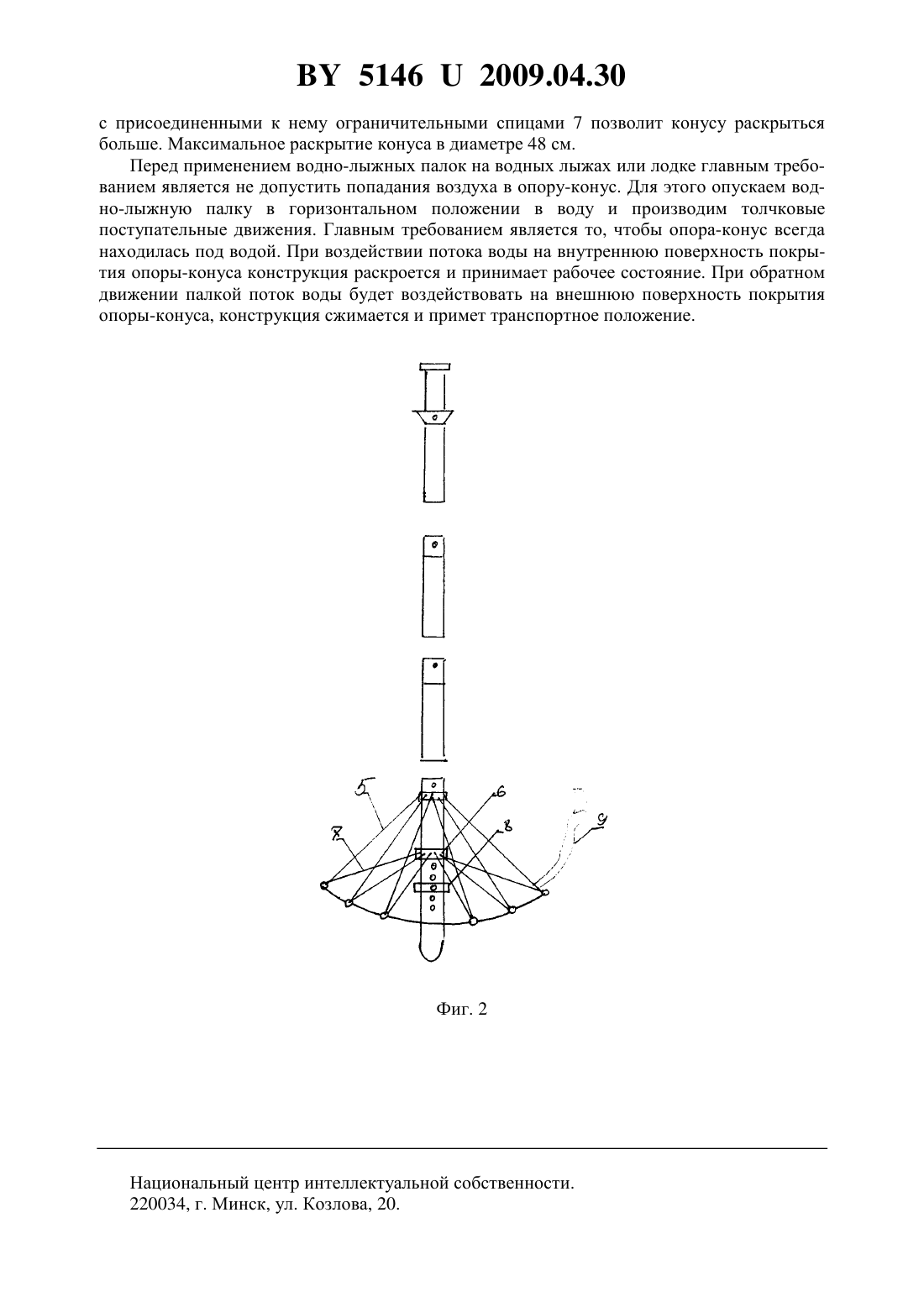

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Базылев Владимир Анатольевич(72) Автор Базылев Владимир Анатольевич(73) Патентообладатель Базылев Владимир Анатольевич(57) Водно-лыжные палки, состоящие из черенка, на котором находится опора-конус, которая имеет спицы и покрытие, отличающиеся тем, что черенок палки изготовлен из древка, в верхней части которого находится регулируемый упор для ручки, при этом черенок содержит разборные металлические соединения, внизу черенка находится съемная опора-конус, которая состоит из металлической трубы с прикрепленными к ней основными металлическими спицами, имеется кольцо с прикрепленными к нему ограничительными спицами, на трубе имеются отверстия для ограничителя, опора-конус имеет покрытие из плащевой или брезентовой ткани.(56) 1. Моделист-конструктор. -4. - 1984. - С. 7. Полезная модель относится к изготовлению водно-лыжных палок. Известна модель водно-лыжных палок, опубликованная в журнале Моделист-конструктор 1 по материалам журнала Практик ГДР. Представлены палки, состоящие из черенка длиной 130 см. На верхней части которого находится петля для руки, в нижней части находится опора-конус, которая имеет три стальные спицы длиной 23 см, к которым крепятся три шнура-ограничителя, которые соединяют концы спиц с концом черенка. Опора-конус имеет покрытие из полиэтиленовой клеенки, которое крепится к спицам. В рабочем положении диаметр опоры составляет 54 см. Данная конструкция палок не рассчитана на силовые нагрузки. Опора-конус из-за малого количества спиц и материала, которым покрыта опора, не имеет достаточной прочности для длительного использования. При данной длине палки в опору при плавании будет попадать воздух, который будет мешать работе конуса. Петля на палке, в которой будет находиться при плавании рука лыжника, опасна в случае падения в воду. При транспортировке палки не компактны. Задача полезной модели - в улучшении эксплуатационных качеств пользования в удобстве и разностороннего использования водно-лыжных палок. Предлагаемая конструкция водно-лыжных палок состоит из черенка 1, изготовленного из водостойкого древка диаметром 2 см, на верхнем конце которого находится регулируемый упор 2 для руки. Упор 2 состоит из верхней шайбы и нижней, при помощи которой можно регулировать нужный размер для кисти руки, они изготовлены из резины. Черенок 1 содержит несколько разборных соединений 3, представляющих собой металлический отрезок трубы диаметром 2 см, который находится на одной из сторон секций черенка. На нижнем конце черенка 1 находится съемная опора-конус, состоящая из металлической трубы 4 длиной 30 см. На верхней части трубы 4 крепятся стальные основные спицы 5 длиной 25 см в количестве 9 штук. На трубе 4 имеется металлическое кольцо 6, к нему крепятся ограничительные стальные спицы 7 длиной 25 см в количестве 8 штук. Свободные концы основных спиц 5 и ограничительных спиц 7 соединяются шарнирно между собой. На трубе 4 находятся отверстия диаметром 5 мм для ограничителя 8, которым регулируют движение кольца 6 по трубе 4. Опора-конус имеет покрытие, изготовленное из плащевой или брезентовой ткани, которое закреплено к основным спицам 5. На наружной стороне покрытия имеется предохранительный ремень 9, изготовленный из ткани покрытия, на свободном конце которого находится залип. Предохранительный ремень 9 служит для фиксации опоры-конуса в транспортном положении. Для использования водно-лыжных палок производим их сборку. В транспортном положении палки снабжены чехлом из ткани диаметром 10 см, длиной 55 см. Берут верхнюю часть черенка 1, где расположен упор 2 для руки, вставляют в разборное соединение 3 другой части черенка и фиксируют - в такой последовательности соединяем другие части черенка. Длина черенка в сборе составит 2 метра. Далее берут опору-конус, которая в транспортном положении находится в чехле, изготовленном из материала. В транспортном положении присоединяем опору-конус к нижнему концу черенка и фиксируем. Для подготовки в рабочее состояние водно-лыжных палок сначала регулируют упор 2 по размеру кисти руки. Если движение по воде в лыжах или лодке начинается по мелководью, палками пользуются как шестом, не расстегивая предохранительный ремень 9 на опоре-конусе в целях избежания поломки спиц конуса. Для работы опоры-конуса отстегиваем ремень 9, фиксируют ограничитель в верхнем отверстии на трубе 4, это позволит опоре минимальное раскрытие опоры-конуса. Для увеличения объема опоры-конуса фиксатор ограничителя 8 фиксируем в отверстии, которое находится ниже, при этом кольцо 6 2 51462009.04.30 с присоединенными к нему ограничительными спицами 7 позволит конусу раскрыться больше. Максимальное раскрытие конуса в диаметре 48 см. Перед применением водно-лыжных палок на водных лыжах или лодке главным требованием является не допустить попадания воздуха в опору-конус. Для этого опускаем водно-лыжную палку в горизонтальном положении в воду и производим толчковые поступательные движения. Главным требованием является то, чтобы опора-конус всегда находилась под водой. При воздействии потока воды на внутреннюю поверхность покрытия опоры-конуса конструкция раскроется и принимает рабочее состояние. При обратном движении палкой поток воды будет воздействовать на внешнюю поверхность покрытия опоры-конуса, конструкция сжимается и примет транспортное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
