Устройство Э. В. Туманова – Э. А. Надырова для гистологической фиксации пленчатых препаратов

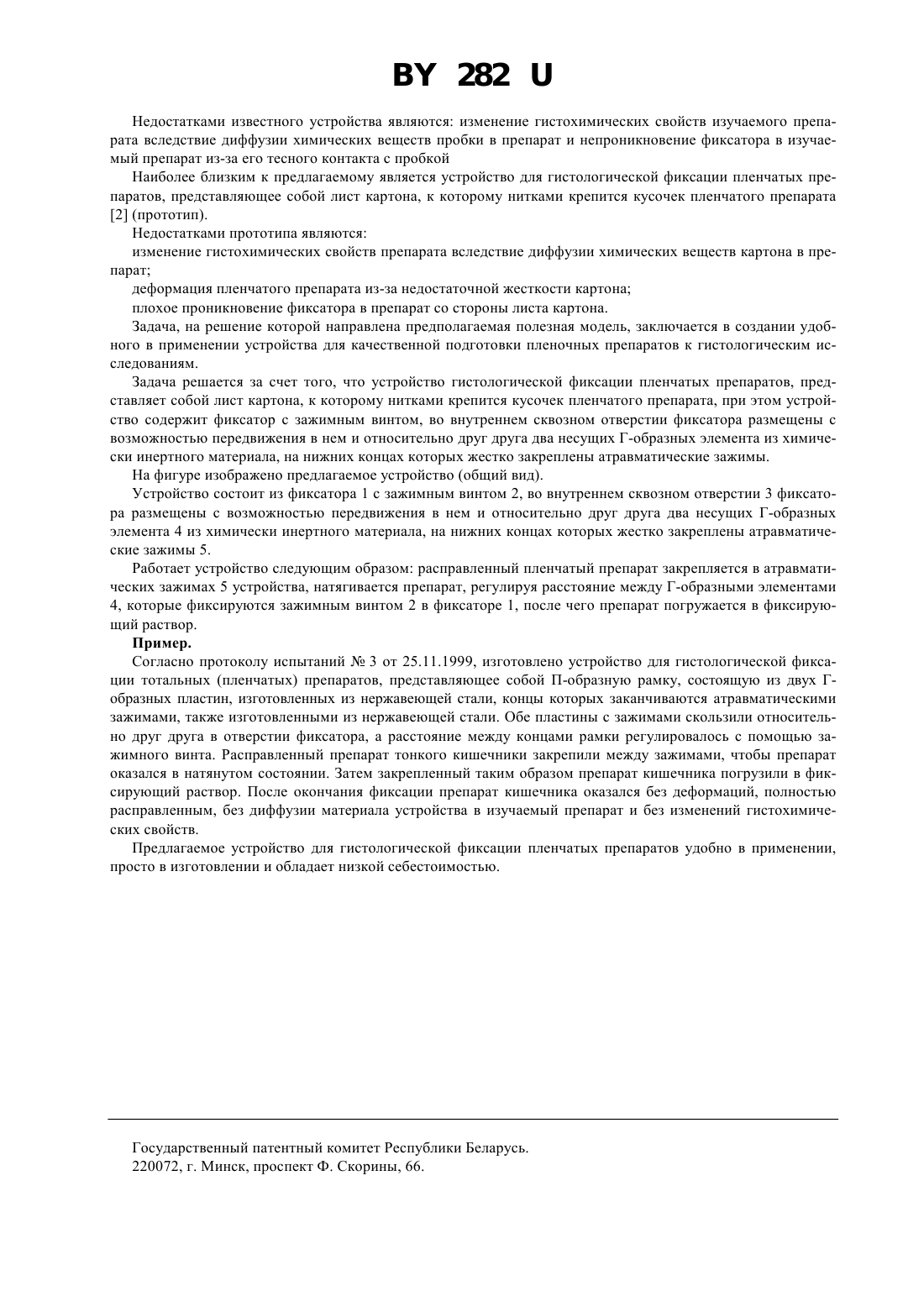

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО Э. В. ТУМАНОВА - Э. А. НАДЫРОВА ДЛЯ ГИСТОЛОГИЧЕСКОЙ ФИКСАЦИИ ПЛЕНЧАТЫХ ПРЕПАРАТОВ(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Устройство гистологической фиксации пленчатых препаратов, представляющее собой лист картона, к которому нитками крепится кусочек пленчатого препарата, отличающееся тем, что содержит фиксатор с зажимным винтом, во внутреннем сквозном отверстии фиксатора размещены с возможностью передвижения в нем и относительно друг друга два несущих Г-образных элемента из химически инертного материала, на нижних концах которых жестко закреплены атравматические зажимы. Полезная модель относится к медицине, а именно к патологической и нормальной анатомии, гистологии,судебной медицине, а также к практической и экспериментальной биологии, и может быть использована для подготовки пленчатых препаратов к гистологическим исследованиям. Известно устройство для гистологической фиксации пленчатых препаратов, состоящее из пробки, к которой специальными иглами крепится кусочек тотального пленчатого препарата 1. 282 Недостатками известного устройства являются изменение гистохимических свойств изучаемого препарата вследствие диффузии химических веществ пробки в препарат и непроникновение фиксатора в изучаемый препарат из-за его тесного контакта с пробкой Наиболее близким к предлагаемому является устройство для гистологической фиксации пленчатых препаратов, представляющее собой лист картона, к которому нитками крепится кусочек пленчатого препарата 2 (прототип). Недостатками прототипа являются изменение гистохимических свойств препарата вследствие диффузии химических веществ картона в препарат деформация пленчатого препарата из-за недостаточной жесткости картона плохое проникновение фиксатора в препарат со стороны листа картона. Задача, на решение которой направлена предполагаемая полезная модель, заключается в создании удобного в применении устройства для качественной подготовки пленочных препаратов к гистологическим исследованиям. Задача решается за счет того, что устройство гистологической фиксации пленчатых препаратов, представляет собой лист картона, к которому нитками крепится кусочек пленчатого препарата, при этом устройство содержит фиксатор с зажимным винтом, во внутреннем сквозном отверстии фиксатора размещены с возможностью передвижения в нем и относительно друг друга два несущих Г-образных элемента из химически инертного материала, на нижних концах которых жестко закреплены атравматические зажимы. На фигуре изображено предлагаемое устройство (общий вид). Устройство состоит из фиксатора 1 с зажимным винтом 2, во внутреннем сквозном отверстии 3 фиксатора размещены с возможностью передвижения в нем и относительно друг друга два несущих Г-образных элемента 4 из химически инертного материала, на нижних концах которых жестко закреплены атравматические зажимы 5. Работает устройство следующим образом расправленный пленчатый препарат закрепляется в атравматических зажимах 5 устройства, натягивается препарат, регулируя расстояние между Г-образными элементами 4, которые фиксируются зажимным винтом 2 в фиксаторе 1, после чего препарат погружается в фиксирующий раствор. Пример. Согласно протоколу испытаний 3 от 25.11.1999, изготовлено устройство для гистологической фиксации тотальных (пленчатых) препаратов, представляющее собой П-образную рамку, состоящую из двух Гобразных пластин, изготовленных из нержавеющей стали, концы которых заканчиваются атравматическими зажимами, также изготовленными из нержавеющей стали. Обе пластины с зажимами скользили относительно друг друга в отверстии фиксатора, а расстояние между концами рамки регулировалось с помощью зажимного винта. Расправленный препарат тонкого кишечники закрепили между зажимами, чтобы препарат оказался в натянутом состоянии. Затем закрепленный таким образом препарат кишечника погрузили в фиксирующий раствор. После окончания фиксации препарат кишечника оказался без деформаций, полностью расправленным, без диффузии материала устройства в изучаемый препарат и без изменений гистохимических свойств. Предлагаемое устройство для гистологической фиксации пленчатых препаратов удобно в применении,просто в изготовлении и обладает низкой себестоимостью. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
