Устройство для безигольной инъекции в стоматологии

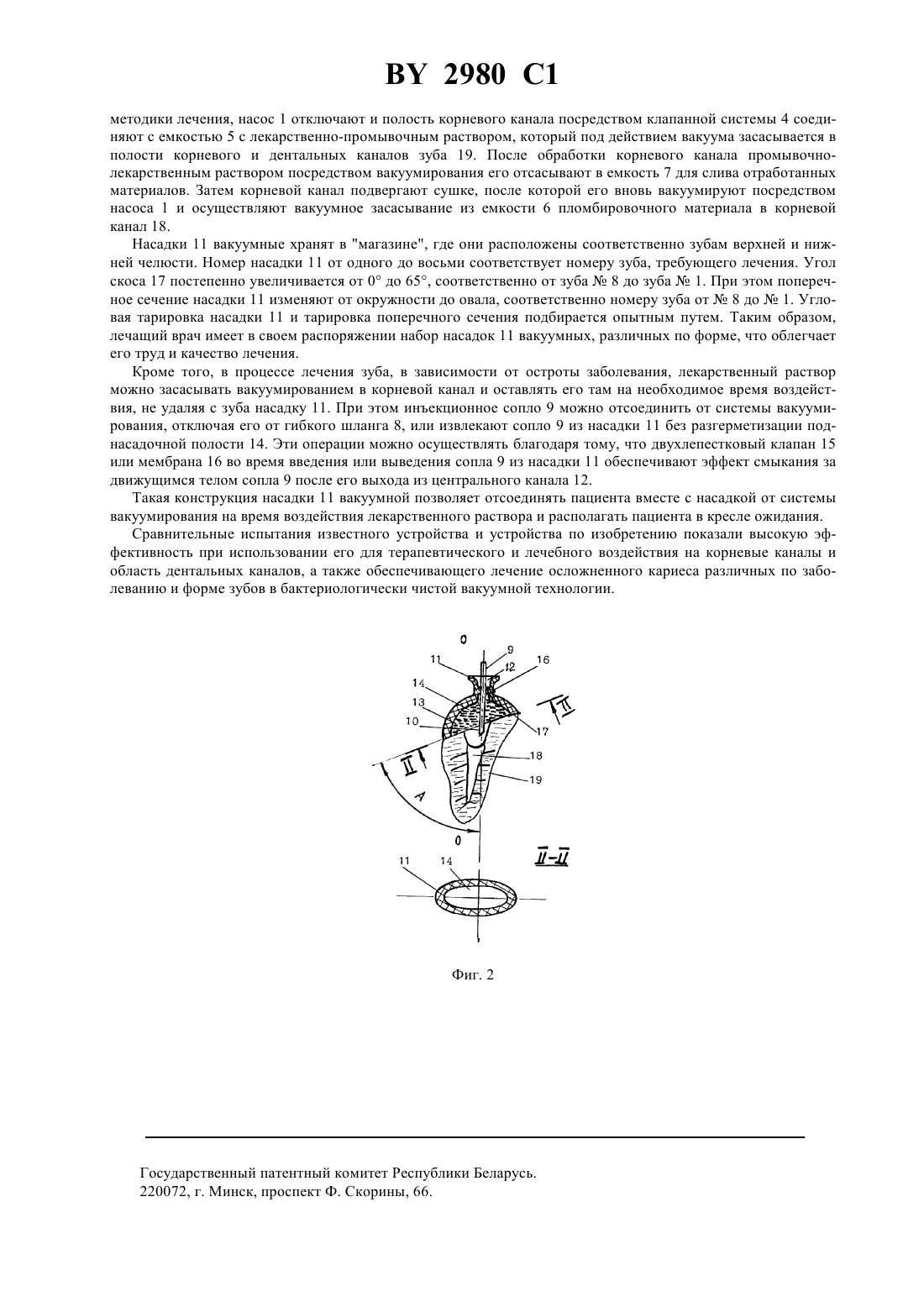

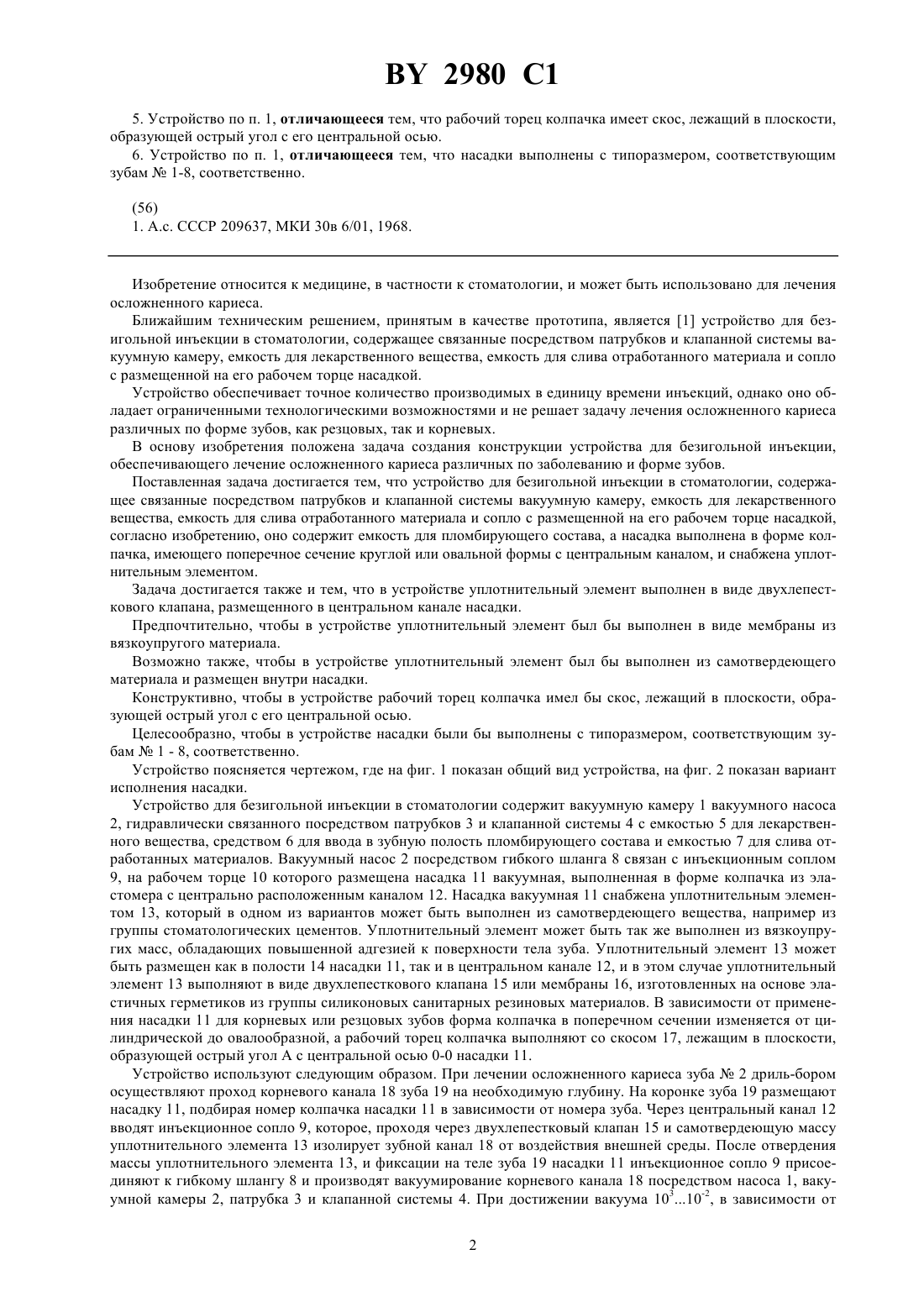

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ БЕЗИГОЛЬНОЙ ИНЪЕКЦИИ В СТОМАТОЛОГИИ(73) Патентообладатель Бабич Андрей Николаевич(57) 1. Устройство для безигольной инъекции в стоматологии, содержащее связанные посредством патрубков и клапанной системы вакуумную камеру, емкость для лекарственного вещества, емкость для слива отработанного материала и сопло с размещенной на его рабочем торце насадкой, отличающееся тем, что оно содержит емкость для пломбирующего состава, а насадка выполнена в форме колпачка, имеющего поперечное сечение круглой или овальной формы с центральным каналом, и снабжена уплотнительным элементом. 2. Устройство по п. 1, отличающееся тем, что уплотнительный элемент выполнен в виде двухлепесткового клапана, размещенного в центральном канале насадки. 3. Устройство по п. 1, отличающееся тем, что уплотнительный элемент выполнен в виде мембраны из вязкоупругого материала. Фиг. 1 4. Устройство по п. 1, отличающееся тем, что уплотнительный элемент выполнен из самотвердеющего материала и размещен внутри насадки. 2980 1 5. Устройство по п. 1, отличающееся тем, что рабочий торец колпачка имеет скос, лежащий в плоскости,образующей острый угол с его центральной осью. 6. Устройство по п. 1, отличающееся тем, что насадки выполнены с типоразмером, соответствующим зубам 1-8, соответственно. Изобретение относится к медицине, в частности к стоматологии, и может быть использовано для лечения осложненного кариеса. Ближайшим техническим решением, принятым в качестве прототипа, является 1 устройство для безигольной инъекции в стоматологии, содержащее связанные посредством патрубков и клапанной системы вакуумную камеру, емкость для лекарственного вещества, емкость для слива отработанного материала и сопло с размещенной на его рабочем торце насадкой. Устройство обеспечивает точное количество производимых в единицу времени инъекций, однако оно обладает ограниченными технологическими возможностями и не решает задачу лечения осложненного кариеса различных по форме зубов, как резцовых, так и корневых. В основу изобретения положена задача создания конструкции устройства для безигольной инъекции,обеспечивающего лечение осложненного кариеса различных по заболеванию и форме зубов. Поставленная задача достигается тем, что устройство для безигольной инъекции в стоматологии, содержащее связанные посредством патрубков и клапанной системы вакуумную камеру, емкость для лекарственного вещества, емкость для слива отработанного материала и сопло с размещенной на его рабочем торце насадкой,согласно изобретению, оно содержит емкость для пломбирующего состава, а насадка выполнена в форме колпачка, имеющего поперечное сечение круглой или овальной формы с центральным каналом, и снабжена уплотнительным элементом. Задача достигается также и тем, что в устройстве уплотнительный элемент выполнен в виде двухлепесткового клапана, размещенного в центральном канале насадки. Предпочтительно, чтобы в устройстве уплотнительный элемент был бы выполнен в виде мембраны из вязкоупругого материала. Возможно также, чтобы в устройстве уплотнительный элемент был бы выполнен из самотвердеющего материала и размещен внутри насадки. Конструктивно, чтобы в устройстве рабочий торец колпачка имел бы скос, лежащий в плоскости, образующей острый угол с его центральной осью. Целесообразно, чтобы в устройстве насадки были бы выполнены с типоразмером, соответствующим зубам 1 - 8, соответственно. Устройство поясняется чертежом, где на фиг. 1 показан общий вид устройства, на фиг. 2 показан вариант исполнения насадки. Устройство для безигольной инъекции в стоматологии содержит вакуумную камеру 1 вакуумного насоса 2, гидравлически связанного посредством патрубков 3 и клапанной системы 4 с емкостью 5 для лекарственного вещества, средством 6 для ввода в зубную полость пломбирующего состава и емкостью 7 для слива отработанных материалов. Вакуумный насос 2 посредством гибкого шланга 8 связан с инъекционным соплом 9, на рабочем торце 10 которого размещена насадка 11 вакуумная, выполненная в форме колпачка из эластомера с центрально расположенным каналом 12. Насадка вакуумная 11 снабжена уплотнительным элементом 13, который в одном из вариантов может быть выполнен из самотвердеющего вещества, например из группы стоматологических цементов. Уплотнительный элемент может быть так же выполнен из вязкоупругих масс, обладающих повышенной адгезией к поверхности тела зуба. Уплотнительный элемент 13 может быть размещен как в полости 14 насадки 11, так и в центральном канале 12, и в этом случае уплотнительный элемент 13 выполняют в виде двухлепесткового клапана 15 или мембраны 16, изготовленных на основе эластичных герметиков из группы силиконовых санитарных резиновых материалов. В зависимости от применения насадки 11 для корневых или резцовых зубов форма колпачка в поперечном сечении изменяется от цилиндрической до овалообразной, а рабочий торец колпачка выполняют со скосом 17, лежащим в плоскости,образующей острый угол А с центральной осью 0-0 насадки 11. Устройство используют следующим образом. При лечении осложненного кариеса зуба 2 дриль-бором осуществляют проход корневого канала 18 зуба 19 на необходимую глубину. На коронке зуба 19 размещают насадку 11, подбирая номер колпачка насадки 11 в зависимости от номера зуба. Через центральный канал 12 вводят инъекционное сопло 9, которое, проходя через двухлепестковый клапан 15 и самотвердеющую массу уплотнительного элемента 13 изолирует зубной канал 18 от воздействия внешней среды. После отвердения массы уплотнительного элемента 13, и фиксации на теле зуба 19 насадки 11 инъекционное сопло 9 присоединяют к гибкому шлангу 8 и производят вакуумирование корневого канала 18 посредством насоса 1, вакуумной камеры 2, патрубка 3 и клапанной системы 4. При достижении вакуума 10310-2, в зависимости от 2 2980 1 методики лечения, насос 1 отключают и полость корневого канала посредством клапанной системы 4 соединяют с емкостью 5 с лекарственно-промывочным раствором, который под действием вакуума засасывается в полости корневого и дентальных каналов зуба 19. После обработки корневого канала промывочнолекарственным раствором посредством вакуумирования его отсасывают в емкость 7 для слива отработанных материалов. Затем корневой канал подвергают сушке, после которой его вновь вакуумируют посредством насоса 1 и осуществляют вакуумное засасывание из емкости 6 пломбировочного материала в корневой канал 18. Насадки 11 вакуумные хранят в магазине, где они расположены соответственно зубам верхней и нижней челюсти. Номер насадки 11 от одного до восьми соответствует номеру зуба, требующего лечения. Угол скоса 17 постепенно увеличивается от 0 до 65, соответственно от зуба 8 до зуба 1. При этом поперечное сечение насадки 11 изменяют от окружности до овала, соответственно номеру зуба от 8 до 1. Угловая тарировка насадки 11 и тарировка поперечного сечения подбирается опытным путем. Таким образом,лечащий врач имеет в своем распоряжении набор насадок 11 вакуумных, различных по форме, что облегчает его труд и качество лечения. Кроме того, в процессе лечения зуба, в зависимости от остроты заболевания, лекарственный раствор можно засасывать вакуумированием в корневой канал и оставлять его там на необходимое время воздействия, не удаляя с зуба насадку 11. При этом инъекционное сопло 9 можно отсоединить от системы вакуумирования, отключая его от гибкого шланга 8, или извлекают сопло 9 из насадки 11 без разгерметизации поднасадочной полости 14. Эти операции можно осуществлять благодаря тому, что двухлепестковый клапан 15 или мембрана 16 во время введения или выведения сопла 9 из насадки 11 обеспечивают эффект смыкания за движущимся телом сопла 9 после его выхода из центрального канала 12. Такая конструкция насадки 11 вакуумной позволяет отсоединять пациента вместе с насадкой от системы вакуумирования на время воздействия лекарственного раствора и располагать пациента в кресле ожидания. Сравнительные испытания известного устройства и устройства по изобретению показали высокую эффективность при использовании его для терапевтического и лечебного воздействия на корневые каналы и область дентальных каналов, а также обеспечивающего лечение осложненного кариеса различных по заболеванию и форме зубов в бактериологически чистой вакуумной технологии. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
