Ручной встряхиватель для уборки плодов и ягод

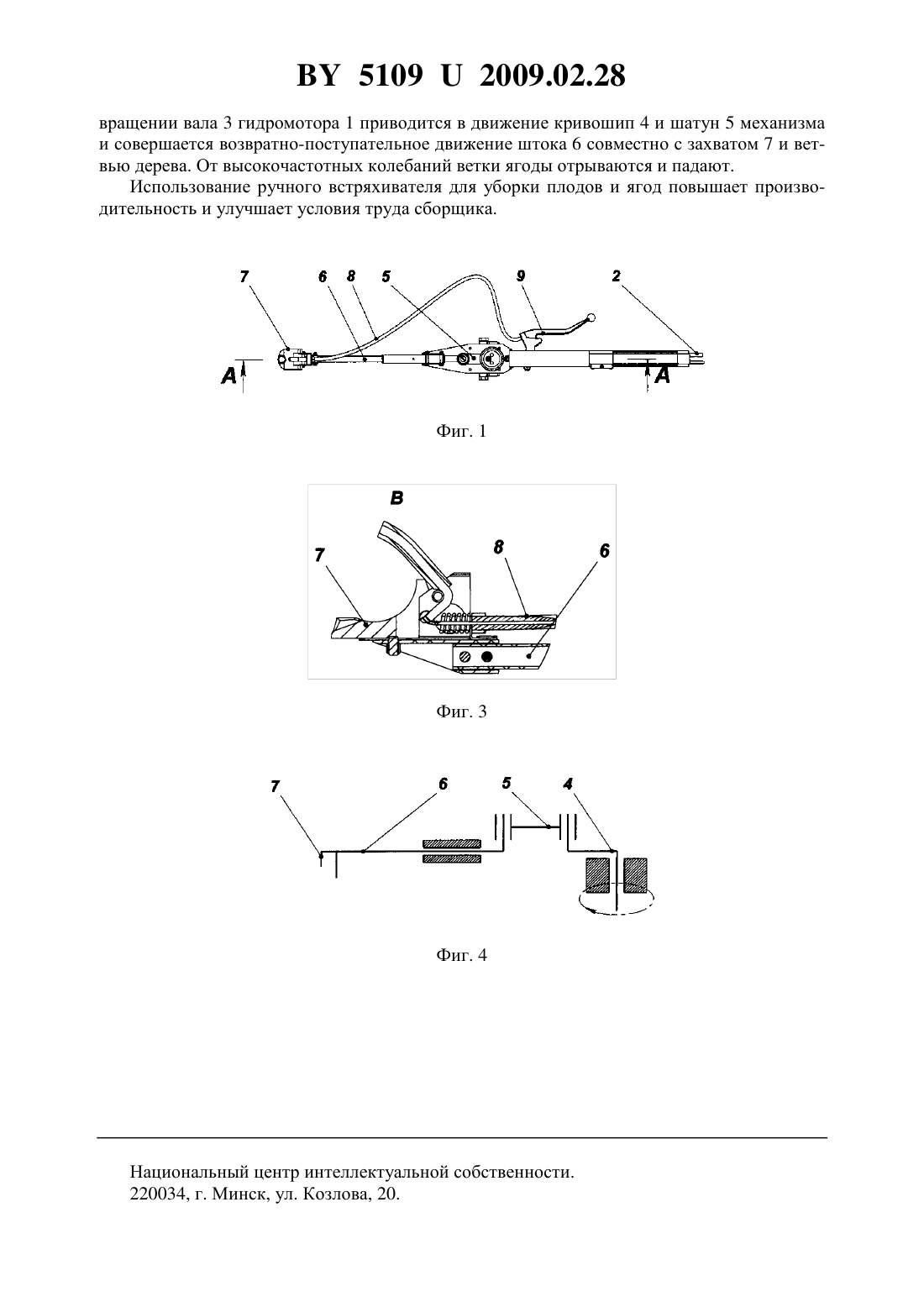

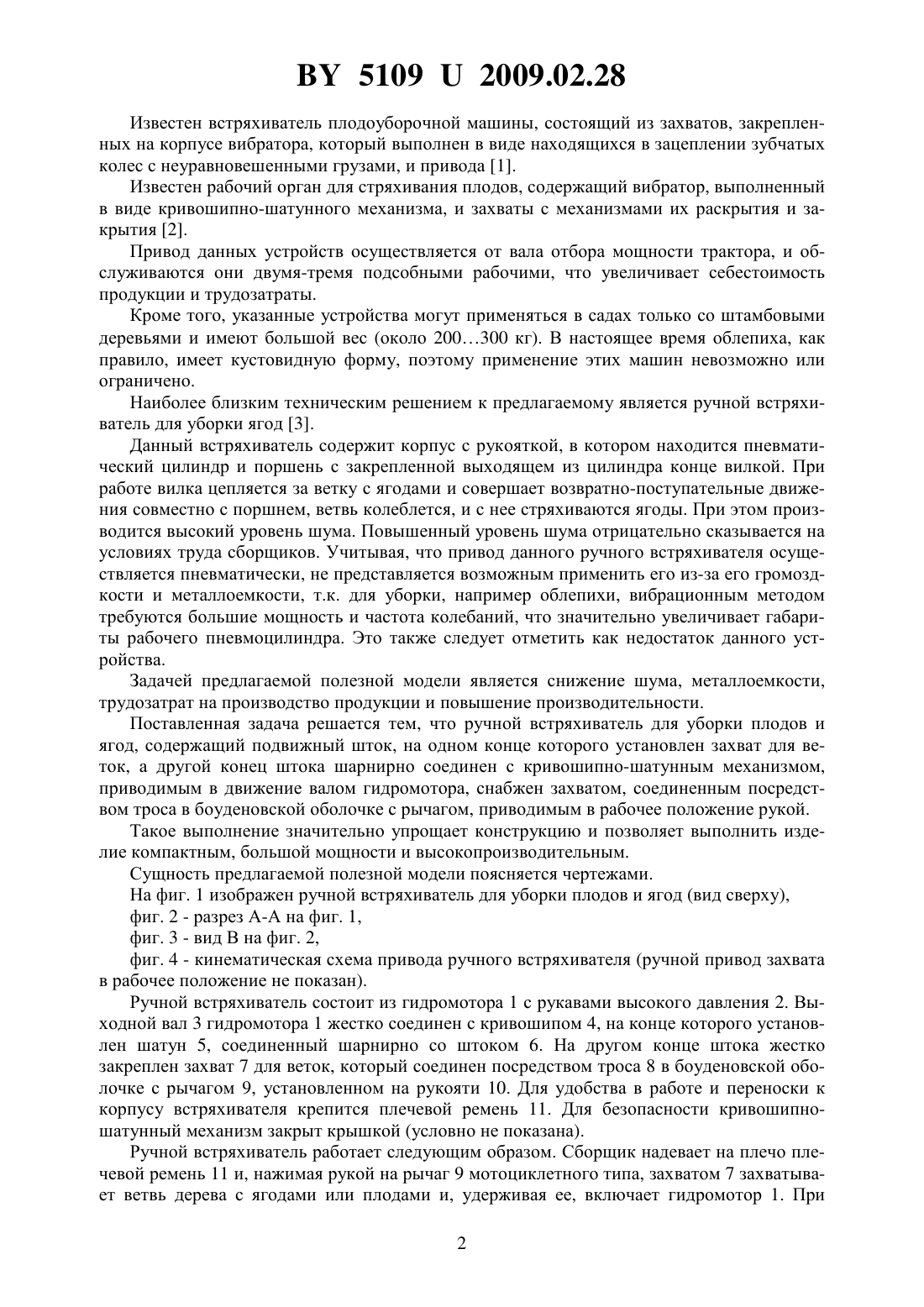

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧНОЙ ВСТРЯХИВАТЕЛЬ ДЛЯ УБОРКИ ПЛОДОВ И ЯГОД(72) Авторы Легенький Сергей Александрович Селицкий Владимир Францевич Болвонович Владимир Викторович(57) 1. Ручной встряхиватель для уборки плодов и ягод, содержащий подвижный шток, отличающийся тем, что на одном конце штока жестко закреплен захват для веток, а другой конец штока шарнирно соединен с кривошипно-шатунным механизмом. 2. Ручной встряхиватель по п. 1, отличающийся тем, что захват соединен тросом в боуденовской оболочке с рычагом, приводимым в рабочее положение рукой. Фиг. 2 Предлагаемая полезная модель относится к сельскохозяйственному машиностроению и может использоваться для механизированной уборки плодов и ягод, в частности облепихи. Известны устройства, которые осуществляют отрыв ягод от ветвей дерева методом вибрации за счет вынужденных колебаний штамба ствола. 51092009.02.28 Известен встряхиватель плодоуборочной машины, состоящий из захватов, закрепленных на корпусе вибратора, который выполнен в виде находящихся в зацеплении зубчатых колес с неуравновешенными грузами, и привода 1. Известен рабочий орган для стряхивания плодов, содержащий вибратор, выполненный в виде кривошипно-шатунного механизма, и захваты с механизмами их раскрытия и закрытия 2. Привод данных устройств осуществляется от вала отбора мощности трактора, и обслуживаются они двумя-тремя подсобными рабочими, что увеличивает себестоимость продукции и трудозатраты. Кроме того, указанные устройства могут применяться в садах только со штамбовыми деревьями и имеют большой вес (около 200300 кг). В настоящее время облепиха, как правило, имеет кустовидную форму, поэтому применение этих машин невозможно или ограничено. Наиболее близким техническим решением к предлагаемому является ручной встряхиватель для уборки ягод 3. Данный встряхиватель содержит корпус с рукояткой, в котором находится пневматический цилиндр и поршень с закрепленной выходящем из цилиндра конце вилкой. При работе вилка цепляется за ветку с ягодами и совершает возвратно-поступательные движения совместно с поршнем, ветвь колеблется, и с нее стряхиваются ягоды. При этом производится высокий уровень шума. Повышенный уровень шума отрицательно сказывается на условиях труда сборщиков. Учитывая, что привод данного ручного встряхивателя осуществляется пневматически, не представляется возможным применить его из-за его громоздкости и металлоемкости, т.к. для уборки, например облепихи, вибрационным методом требуются большие мощность и частота колебаний, что значительно увеличивает габариты рабочего пневмоцилиндра. Это также следует отметить как недостаток данного устройства. Задачей предлагаемой полезной модели является снижение шума, металлоемкости,трудозатрат на производство продукции и повышение производительности. Поставленная задача решается тем, что ручной встряхиватель для уборки плодов и ягод, содержащий подвижный шток, на одном конце которого установлен захват для веток, а другой конец штока шарнирно соединен с кривошипно-шатунным механизмом,приводимым в движение валом гидромотора, снабжен захватом, соединенным посредством троса в боуденовской оболочке с рычагом, приводимым в рабочее положение рукой. Такое выполнение значительно упрощает конструкцию и позволяет выполнить изделие компактным, большой мощности и высокопроизводительным. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен ручной встряхиватель для уборки плодов и ягод (вид сверху),фиг. 2 - разрез А-А на фиг. 1,фиг. 3 - вид В на фиг. 2,фиг. 4 - кинематическая схема привода ручного встряхивателя (ручной привод захвата в рабочее положение не показан). Ручной встряхиватель состоит из гидромотора 1 с рукавами высокого давления 2. Выходной вал 3 гидромотора 1 жестко соединен с кривошипом 4, на конце которого установлен шатун 5, соединенный шарнирно со штоком 6. На другом конце штока жестко закреплен захват 7 для веток, который соединен посредством троса 8 в боуденовской оболочке с рычагом 9, установленном на рукояти 10. Для удобства в работе и переноски к корпусу встряхивателя крепится плечевой ремень 11. Для безопасности кривошипношатунный механизм закрыт крышкой (условно не показана). Ручной встряхиватель работает следующим образом. Сборщик надевает на плечо плечевой ремень 11 и, нажимая рукой на рычаг 9 мотоциклетного типа, захватом 7 захватывает ветвь дерева с ягодами или плодами и, удерживая ее, включает гидромотор 1. При 2 51092009.02.28 вращении вала 3 гидромотора 1 приводится в движение кривошип 4 и шатун 5 механизма и совершается возвратно-поступательное движение штока 6 совместно с захватом 7 и ветвью дерева. От высокочастотных колебаний ветки ягоды отрываются и падают. Использование ручного встряхивателя для уборки плодов и ягод повышает производительность и улучшает условия труда сборщика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
