Машина для подбора плодов с земли

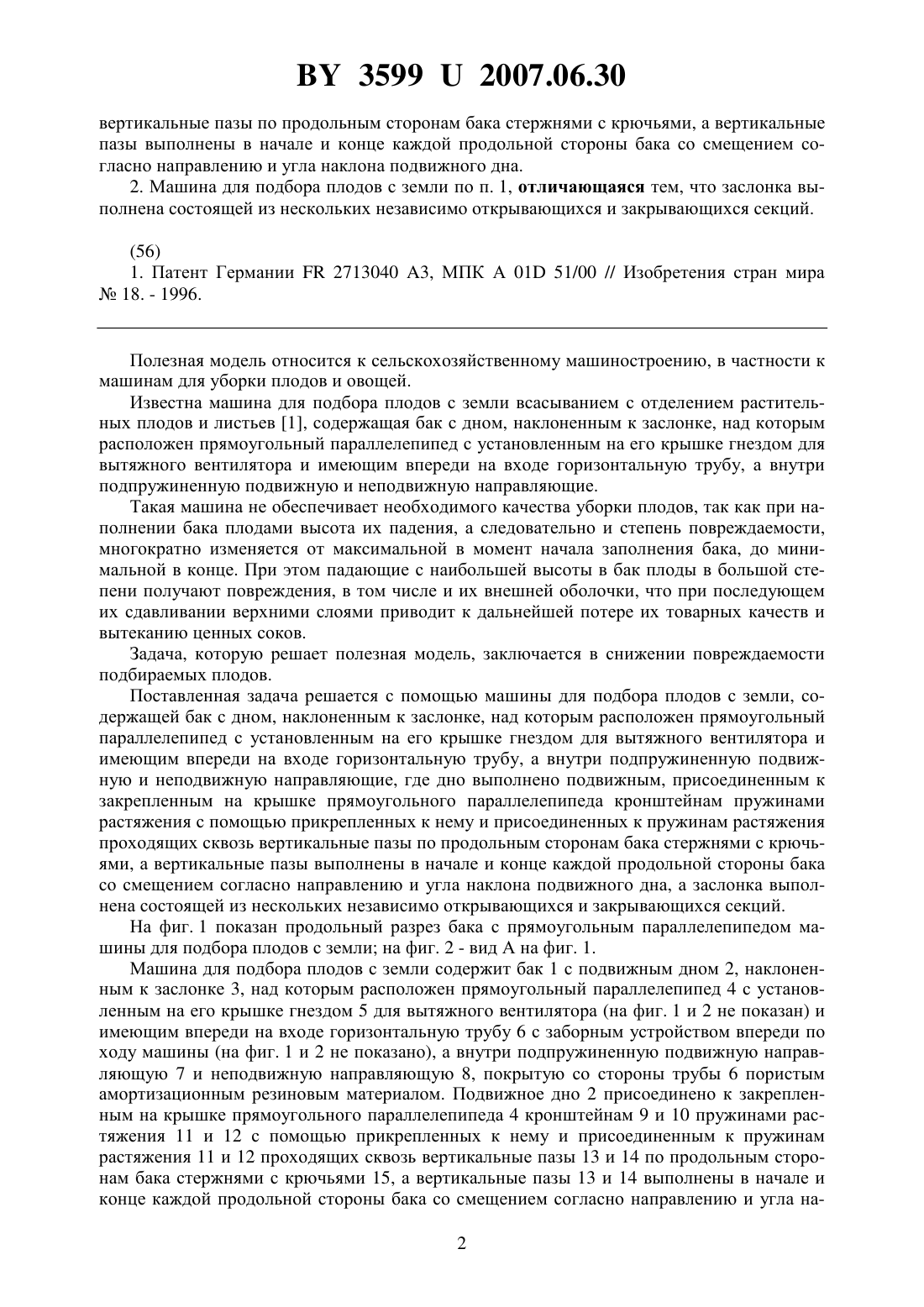

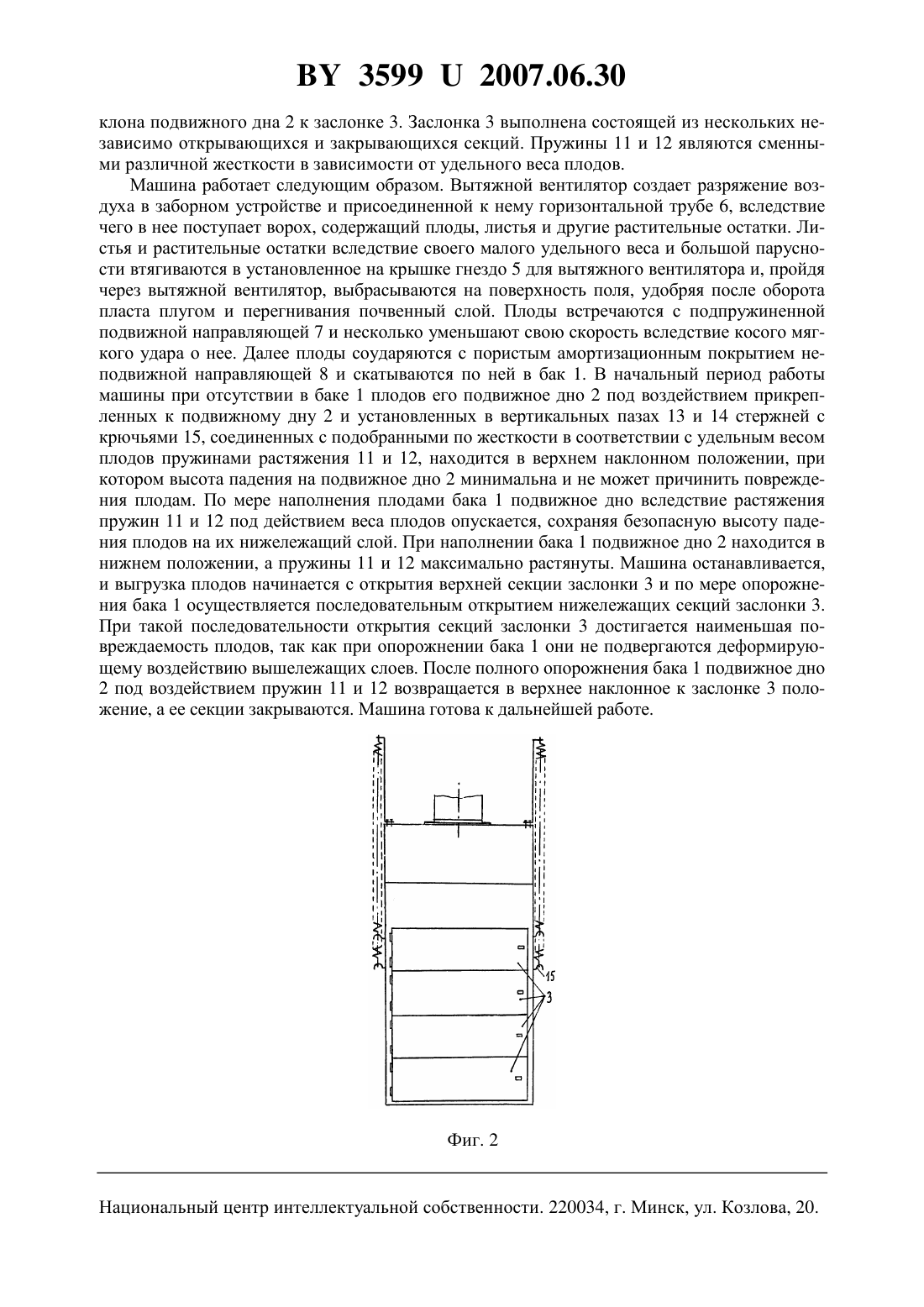

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ПОДБОРА ПЛОДОВ С ЗЕМЛИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Машина для подбора плодов с земли, содержащая бак с дном, наклоненным к заслонке, над которым расположен прямоугольный параллелепипед с установленным на его крышке гнездом для вытяжного вентилятора и имеющим впереди на входе горизонтальную трубу, а внутри подпружиненную подвижную и неподвижную направляющие, отличающаяся тем, что дно выполнено подвижным, присоединенным к закрепленным на крышке прямоугольного параллелепипеда кронштейнам пружинами растяжения с помощью прикрепленных к нему и присоединенных к пружинам растяжения проходящих сквозь 35992007.06.30 вертикальные пазы по продольным сторонам бака стержнями с крючьями, а вертикальные пазы выполнены в начале и конце каждой продольной стороны бака со смещением согласно направлению и угла наклона подвижного дна. 2. Машина для подбора плодов с земли по п. 1, отличающаяся тем, что заслонка выполнена состоящей из нескольких независимо открывающихся и закрывающихся секций.(56) 1. Патент Германии 2713040 3, МПК А 01 51/00 // Изобретения стран мира 18. - 1996. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки плодов и овощей. Известна машина для подбора плодов с земли всасыванием с отделением растительных плодов и листьев 1, содержащая бак с дном, наклоненным к заслонке, над которым расположен прямоугольный параллелепипед с установленным на его крышке гнездом для вытяжного вентилятора и имеющим впереди на входе горизонтальную трубу, а внутри подпружиненную подвижную и неподвижную направляющие. Такая машина не обеспечивает необходимого качества уборки плодов, так как при наполнении бака плодами высота их падения, а следовательно и степень повреждаемости,многократно изменяется от максимальной в момент начала заполнения бака, до минимальной в конце. При этом падающие с наибольшей высоты в бак плоды в большой степени получают повреждения, в том числе и их внешней оболочки, что при последующем их сдавливании верхними слоями приводит к дальнейшей потере их товарных качеств и вытеканию ценных соков. Задача, которую решает полезная модель, заключается в снижении повреждаемости подбираемых плодов. Поставленная задача решается с помощью машины для подбора плодов с земли, содержащей бак с дном, наклоненным к заслонке, над которым расположен прямоугольный параллелепипед с установленным на его крышке гнездом для вытяжного вентилятора и имеющим впереди на входе горизонтальную трубу, а внутри подпружиненную подвижную и неподвижную направляющие, где дно выполнено подвижным, присоединенным к закрепленным на крышке прямоугольного параллелепипеда кронштейнам пружинами растяжения с помощью прикрепленных к нему и присоединенных к пружинам растяжения проходящих сквозь вертикальные пазы по продольным сторонам бака стержнями с крючьями, а вертикальные пазы выполнены в начале и конце каждой продольной стороны бака со смещением согласно направлению и угла наклона подвижного дна, а заслонка выполнена состоящей из нескольких независимо открывающихся и закрывающихся секций. На фиг. 1 показан продольный разрез бака с прямоугольным параллелепипедом машины для подбора плодов с земли на фиг. 2 - вид А на фиг. 1. Машина для подбора плодов с земли содержит бак 1 с подвижным дном 2, наклоненным к заслонке 3, над которым расположен прямоугольный параллелепипед 4 с установленным на его крышке гнездом 5 для вытяжного вентилятора (на фиг. 1 и 2 не показан) и имеющим впереди на входе горизонтальную трубу 6 с заборным устройством впереди по ходу машины (на фиг. 1 и 2 не показано), а внутри подпружиненную подвижную направляющую 7 и неподвижную направляющую 8, покрытую со стороны трубы 6 пористым амортизационным резиновым материалом. Подвижное дно 2 присоединено к закрепленным на крышке прямоугольного параллелепипеда 4 кронштейнам 9 и 10 пружинами растяжения 11 и 12 с помощью прикрепленных к нему и присоединенным к пружинам растяжения 11 и 12 проходящих сквозь вертикальные пазы 13 и 14 по продольным сторонам бака стержнями с крючьями 15, а вертикальные пазы 13 и 14 выполнены в начале и конце каждой продольной стороны бака со смещением согласно направлению и угла на 2 35992007.06.30 клона подвижного дна 2 к заслонке 3. Заслонка 3 выполнена состоящей из нескольких независимо открывающихся и закрывающихся секций. Пружины 11 и 12 являются сменными различной жесткости в зависимости от удельного веса плодов. Машина работает следующим образом. Вытяжной вентилятор создает разряжение воздуха в заборном устройстве и присоединенной к нему горизонтальной трубе 6, вследствие чего в нее поступает ворох, содержащий плоды, листья и другие растительные остатки. Листья и растительные остатки вследствие своего малого удельного веса и большой парусности втягиваются в установленное на крышке гнездо 5 для вытяжного вентилятора и, пройдя через вытяжной вентилятор, выбрасываются на поверхность поля, удобряя после оборота пласта плугом и перегнивания почвенный слой. Плоды встречаются с подпружиненной подвижной направляющей 7 и несколько уменьшают свою скорость вследствие косого мягкого удара о нее. Далее плоды соударяются с пористым амортизационным покрытием неподвижной направляющей 8 и скатываются по ней в бак 1. В начальный период работы машины при отсутствии в баке 1 плодов его подвижное дно 2 под воздействием прикрепленных к подвижному дну 2 и установленных в вертикальных пазах 13 и 14 стержней с крючьями 15, соединенных с подобранными по жесткости в соответствии с удельным весом плодов пружинами растяжения 11 и 12, находится в верхнем наклонном положении, при котором высота падения на подвижное дно 2 минимальна и не может причинить повреждения плодам. По мере наполнения плодами бака 1 подвижное дно вследствие растяжения пружин 11 и 12 под действием веса плодов опускается, сохраняя безопасную высоту падения плодов на их нижележащий слой. При наполнении бака 1 подвижное дно 2 находится в нижнем положении, а пружины 11 и 12 максимально растянуты. Машина останавливается,и выгрузка плодов начинается с открытия верхней секции заслонки 3 и по мере опорожнения бака 1 осуществляется последовательным открытием нижележащих секций заслонки 3. При такой последовательности открытия секций заслонки 3 достигается наименьшая повреждаемость плодов, так как при опорожнении бака 1 они не подвергаются деформирующему воздействию вышележащих слоев. После полного опорожнения бака 1 подвижное дно 2 под воздействием пружин 11 и 12 возвращается в верхнее наклонное к заслонке 3 положение, а ее секции закрываются. Машина готова к дальнейшей работе. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
