Ручное приспособление для уборки плодов и ягод

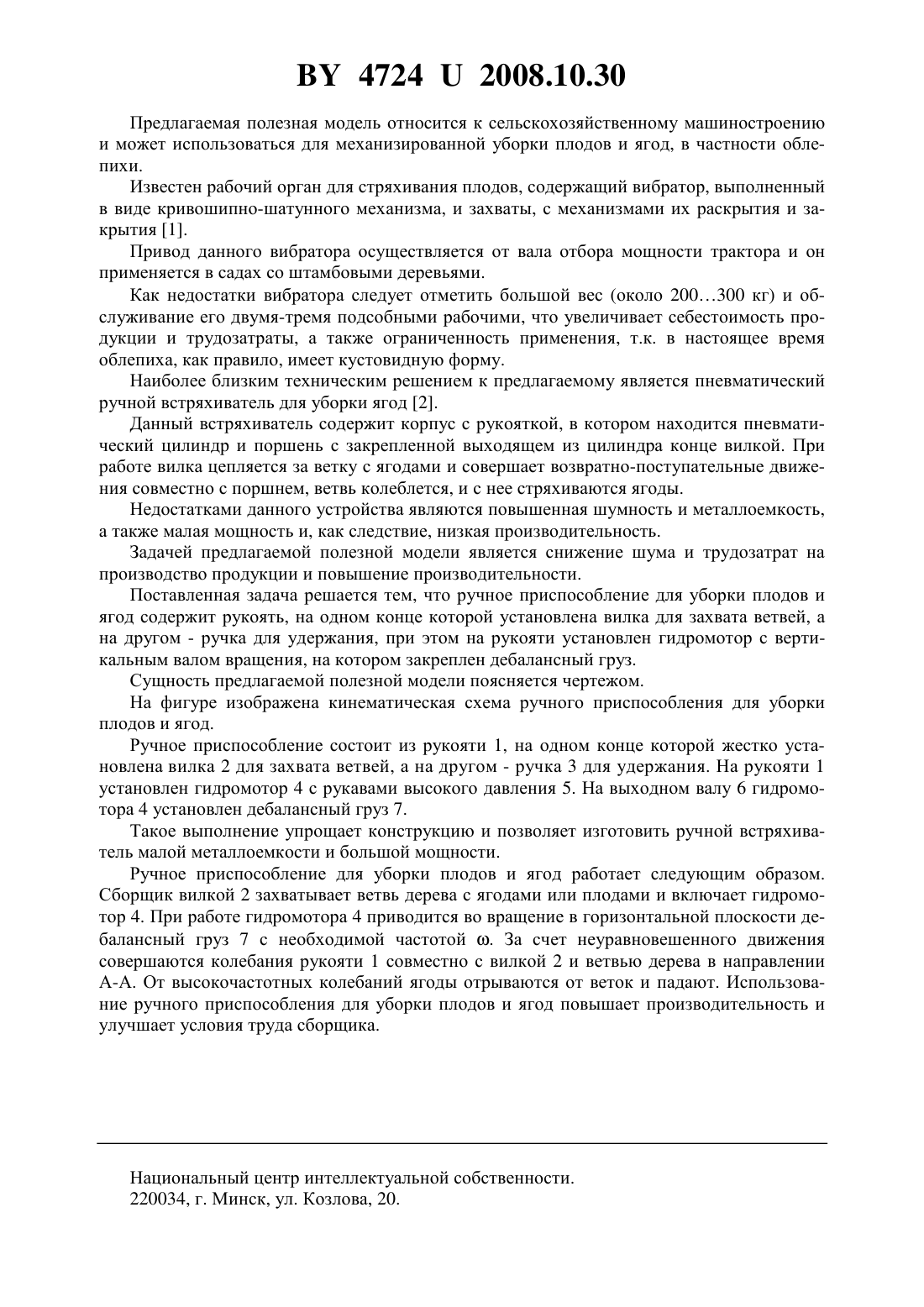

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ УБОРКИ ПЛОДОВ И ЯГОД(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Легенький Сергей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ручное приспособление для уборки плодов и ягод, содержащее рукоять, на одном конце которой установлена вилка, а на другом - ручка, отличающееся тем, что на рукояти установлен гидромотор с вертикальным валом вращения, на котором закреплен дебалансный груз. 47242008.10.30 Предлагаемая полезная модель относится к сельскохозяйственному машиностроению и может использоваться для механизированной уборки плодов и ягод, в частности облепихи. Известен рабочий орган для стряхивания плодов, содержащий вибратор, выполненный в виде кривошипно-шатунного механизма, и захваты, с механизмами их раскрытия и закрытия 1. Привод данного вибратора осуществляется от вала отбора мощности трактора и он применяется в садах со штамбовыми деревьями. Как недостатки вибратора следует отметить большой вес (около 200300 кг) и обслуживание его двумя-тремя подсобными рабочими, что увеличивает себестоимость продукции и трудозатраты, а также ограниченность применения, т.к. в настоящее время облепиха, как правило, имеет кустовидную форму. Наиболее близким техническим решением к предлагаемому является пневматический ручной встряхиватель для уборки ягод 2. Данный встряхиватель содержит корпус с рукояткой, в котором находится пневматический цилиндр и поршень с закрепленной выходящем из цилиндра конце вилкой. При работе вилка цепляется за ветку с ягодами и совершает возвратно-поступательные движения совместно с поршнем, ветвь колеблется, и с нее стряхиваются ягоды. Недостатками данного устройства являются повышенная шумность и металлоемкость,а также малая мощность и, как следствие, низкая производительность. Задачей предлагаемой полезной модели является снижение шума и трудозатрат на производство продукции и повышение производительности. Поставленная задача решается тем, что ручное приспособление для уборки плодов и ягод содержит рукоять, на одном конце которой установлена вилка для захвата ветвей, а на другом - ручка для удержания, при этом на рукояти установлен гидромотор с вертикальным валом вращения, на котором закреплен дебалансный груз. Сущность предлагаемой полезной модели поясняется чертежом. На фигуре изображена кинематическая схема ручного приспособления для уборки плодов и ягод. Ручное приспособление состоит из рукояти 1, на одном конце которой жестко установлена вилка 2 для захвата ветвей, а на другом - ручка 3 для удержания. На рукояти 1 установлен гидромотор 4 с рукавами высокого давления 5. На выходном валу 6 гидромотора 4 установлен дебалансный груз 7. Такое выполнение упрощает конструкцию и позволяет изготовить ручной встряхиватель малой металлоемкости и большой мощности. Ручное приспособление для уборки плодов и ягод работает следующим образом. Сборщик вилкой 2 захватывает ветвь дерева с ягодами или плодами и включает гидромотор 4. При работе гидромотора 4 приводится во вращение в горизонтальной плоскости дебалансный груз 7 с необходимой частотой . За счет неуравновешенного движения совершаются колебания рукояти 1 совместно с вилкой 2 и ветвью дерева в направлении А-А. От высокочастотных колебаний ягоды отрываются от веток и падают. Использование ручного приспособления для уборки плодов и ягод повышает производительность и улучшает условия труда сборщика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
