Машина для уборки клубней топинамбура

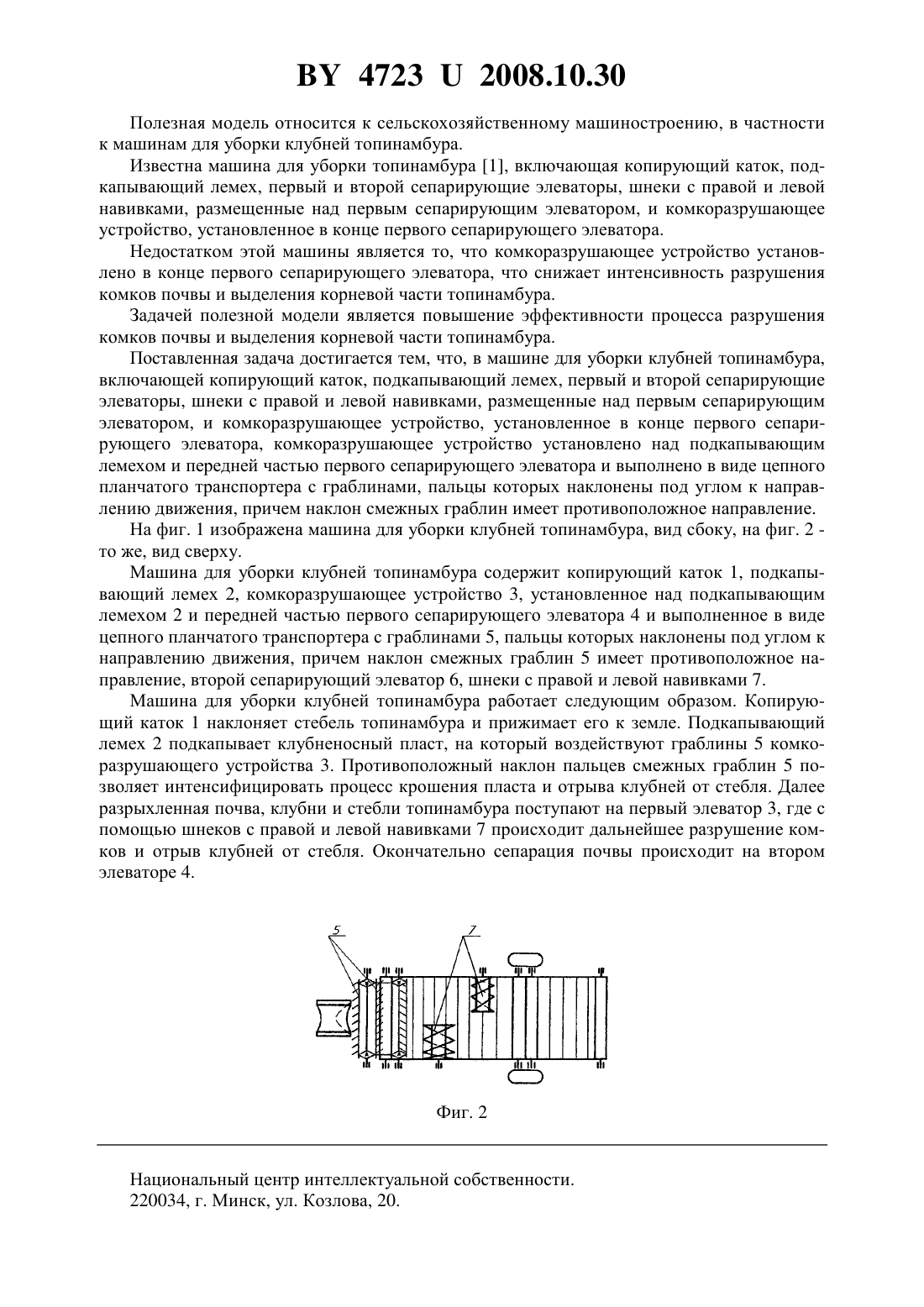

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ УБОРКИ КЛУБНЕЙ ТОПИНАМБУРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Горный Александр Владимирович Романюк Николай Николаевич Климко Александр Васильевич Климко Андрей Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Машина для уборки клубней топинамбура, включающая копирующий каток, подкапывающий лемех, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, установленное в конце первого сепарирующего элеватора, отличающаяся тем, что комкоразрушающее устройство установлено над подкапывающим лемехом и передней частью первого сепарирующего элеватора и выполнено в виде цепного планчатого транспортера с граблинами, пальцы которых наклонены под углом к направлению движения, причем наклон смежных граблин имеет противоположное направление.(56) 1. Рейнгарт Э.С. и др. Технология и комплекс машин для производства топинамбура // Тракторы и сельскохозяйственные машины. -11. - 2003. - С. 30-31. 47232008.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки клубней топинамбура. Известна машина для уборки топинамбура 1, включающая копирующий каток, подкапывающий лемех, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, установленное в конце первого сепарирующего элеватора. Недостатком этой машины является то, что комкоразрушающее устройство установлено в конце первого сепарирующего элеватора, что снижает интенсивность разрушения комков почвы и выделения корневой части топинамбура. Задачей полезной модели является повышение эффективности процесса разрушения комков почвы и выделения корневой части топинамбура. Поставленная задача достигается тем, что, в машине для уборки клубней топинамбура,включающей копирующий каток, подкапывающий лемех, первый и второй сепарирующие элеваторы, шнеки с правой и левой навивками, размещенные над первым сепарирующим элеватором, и комкоразрушающее устройство, установленное в конце первого сепарирующего элеватора, комкоразрушающее устройство установлено над подкапывающим лемехом и передней частью первого сепарирующего элеватора и выполнено в виде цепного планчатого транспортера с граблинами, пальцы которых наклонены под углом к направлению движения, причем наклон смежных граблин имеет противоположное направление. На фиг. 1 изображена машина для уборки клубней топинамбура, вид сбоку, на фиг. 2 то же, вид сверху. Машина для уборки клубней топинамбура содержит копирующий каток 1, подкапывающий лемех 2, комкоразрушающее устройство 3, установленное над подкапывающим лемехом 2 и передней частью первого сепарирующего элеватора 4 и выполненное в виде цепного планчатого транспортера с граблинами 5, пальцы которых наклонены под углом к направлению движения, причем наклон смежных граблин 5 имеет противоположное направление, второй сепарирующий элеватор 6, шнеки с правой и левой навивками 7. Машина для уборки клубней топинамбура работает следующим образом. Копирующий каток 1 наклоняет стебель топинамбура и прижимает его к земле. Подкапывающий лемех 2 подкапывает клубненосный пласт, на который воздействуют граблины 5 комкоразрушающего устройства 3. Противоположный наклон пальцев смежных граблин 5 позволяет интенсифицировать процесс крошения пласта и отрыва клубней от стебля. Далее разрыхленная почва, клубни и стебли топинамбура поступают на первый элеватор 3, где с помощью шнеков с правой и левой навивками 7 происходит дальнейшее разрушение комков и отрыв клубней от стебля. Окончательно сепарация почвы происходит на втором элеваторе 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
