Способ уборки ягод клюквы и устройство для его осуществления

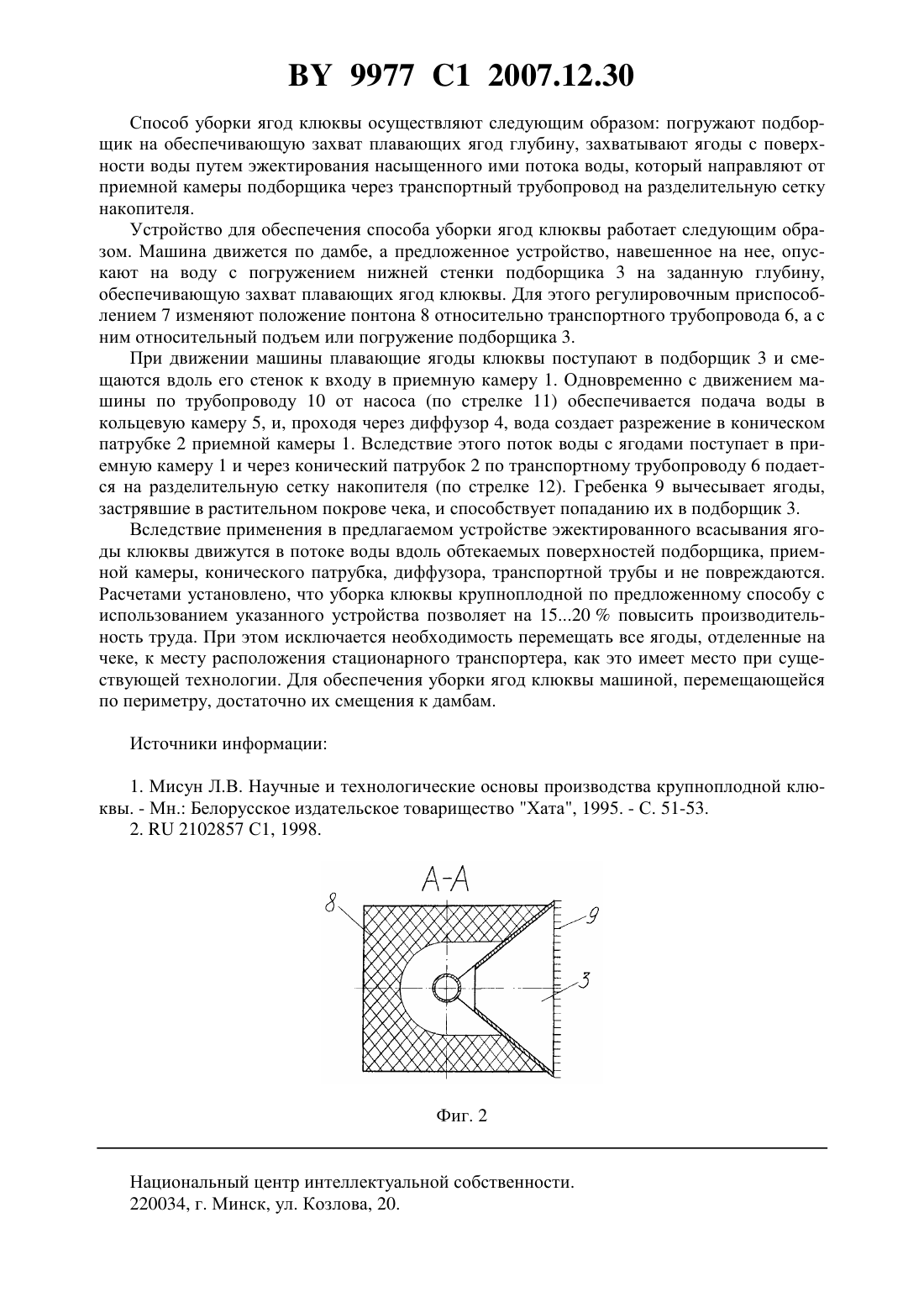

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ УБОРКИ ЯГОД КЛЮКВЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Грищук Виктор Михайлович Мисун Леонид Владимирович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(56) Мисун Л.В. Научные и технологические основы производства крупноплодной клюквы. - Мн. Белорусское издательское товарищество Хата,1995. - С. 51-53.2102857 1, 1998.1082 , 2003.1711708 1, 1992.1706443 1, 1992.1126236 , 1984.5881544 , 1999.5375402, 1994.(57) 1. Способ уборки ягод клюквы, при котором заполняют водой промышленный чек,погружают подборщик на обеспечивающую захват плавающих ягод глубину, захватывают ягоды с поверхности воды, отличающийся тем, что захватывают ягоды путем эжектирования насыщенного ими потока воды, который направляют от приемной камеры подборщика через транспортный трубопровод на разделительную сетку накопителя. 9977 1 2007.12.30 2. Устройство для уборки ягод клюквы, включающее приемную камеру с подборщиком и транспортный трубопровод, связываемый с накопителем, отличающееся тем, что дополнительно содержит источник и трубопровод подачи рабочей жидкости, связанный с кольцевой камерой, сообщающейся с диффузором, в котором с зазором установлен всасывающий конический патрубок приемной камеры, при этом подборщик выполнен клиновидной формы с гребенкой, установлен снизу приемной камеры, ориентирован расширяющейся частью по ходу движения и снабжен понтоном, оснащенным регулировочным приспособлением для изменения величины погружения подборщика. Изобретение относится к области механизации уборки ягодных культур, в частности клюквы крупноплодной, в условиях затопляемых плантаций. Известен способ уборки ягод клюквы с поверхности воды после их отделения от растений, заключающийся в захвате ягод движущимися элементами рабочих органов (транспортеров) средства механизации и подаче их в транспортное средство 1. Недостатком данного способа является необходимость перемещения всех ягод к месту расположения технического средства. Известно устройство для осуществления данного способа уборки ягод клюквы с поверхности воды, состоящее из питающего, погрузочного и очистного транспортеров, размещаемых на опорной тележке, а также водяного насоса и приводов. Недостатком данного устройства является повреждение ягод вследствие механического воздействия движущихся элементов. Известно устройство для сбора ягод, преимущественно клюквы, включающее приемную камеру с подборщиком и транспортный трубопровод, связанный с накопителем. Ему присущи те же недостатки 2. Задачей заявляемого изобретения является повышение производительности труда при промышленном производстве клюквы крупноплодной. Поставленная задача решается эжектированным созданием всасывающего потока, захватывающего плавающие ягоды клюквы вместе с водой, и перемещением смеси на разделительную сетку. Устройство для уборки ягод клюквы, включающее приемную камеру с подборщиком и транспортный трубопровод, связываемый с накопителем, отличается тем, что дополнительно содержит источник и трубопровод подачи рабочей жидкости, связанный с кольцевой камерой, сообщающейся с диффузором, в котором с зазором установлен всасывающий конический патрубок приемной камеры, при этом подборщик выполнен клиновидной формы с гребенкой, установлен снизу приемной камеры, ориентирован расширяющейся частью по ходу движения и снабжен понтоном, оснащенным регулировочным приспособлением для изменения величины погружения подборщика. Сущность решения поясняется чертежами, где на фиг. 1 представлен общий вид устройства для уборки ягод клюквы в разрезе, на фиг. 2 - сечение А-А (фиг. 1). Устройство для уборки клюквы включает приемную камеру 1, переходящую в конический патрубок 2, снизу соединенную с подборщиком 3 клиновидной формы, расширяющимся по ходу движения. Сверху конический патрубок входит в диффузор 4 с зазором для сообщения с кольцевой камерой 5. На транспортном трубопроводе 6 закреплено регулировочное приспособление 7, связанное с понтоном 8. На нижней стенке подборщика впереди по ходу движения закреплена гребенка 9. Через трубопровод 10 подводится вода из насоса (по стрелке 11). Поток воды с ягодами подается на разделительную сетку накопителя (по стрелке 12). Перед уборкой промышленный чек, на котором выращивают клюкву, заполняют до определенного уровня водой. Проводят операцию отделения ягод клюквы от растений. Всплывшие ягоды перемещают к дамбе. 2 9977 1 2007.12.30 Способ уборки ягод клюквы осуществляют следующим образом погружают подборщик на обеспечивающую захват плавающих ягод глубину, захватывают ягоды с поверхности воды путем эжектирования насыщенного ими потока воды, который направляют от приемной камеры подборщика через транспортный трубопровод на разделительную сетку накопителя. Устройство для обеспечения способа уборки ягод клюквы работает следующим образом. Машина движется по дамбе, а предложенное устройство, навешенное на нее, опускают на воду с погружением нижней стенки подборщика3 на заданную глубину,обеспечивающую захват плавающих ягод клюквы. Для этого регулировочным приспособлением 7 изменяют положение понтона 8 относительно транспортного трубопровода 6, а с ним относительный подъем или погружение подборщика 3. При движении машины плавающие ягоды клюквы поступают в подборщик 3 и смещаются вдоль его стенок к входу в приемную камеру 1. Одновременно с движением машины по трубопроводу 10 от насоса (по стрелке 11) обеспечивается подача воды в кольцевую камеру 5, и, проходя через диффузор 4, вода создает разрежение в коническом патрубке 2 приемной камеры 1. Вследствие этого поток воды с ягодами поступает в приемную камеру 1 и через конический патрубок 2 по транспортному трубопроводу 6 подается на разделительную сетку накопителя (по стрелке 12). Гребенка 9 вычесывает ягоды,застрявшие в растительном покрове чека, и способствует попаданию их в подборщик 3. Вследствие применения в предлагаемом устройстве эжектированного всасывания ягоды клюквы движутся в потоке воды вдоль обтекаемых поверхностей подборщика, приемной камеры, конического патрубка, диффузора, транспортной трубы и не повреждаются. Расчетами установлено, что уборка клюквы крупноплодной по предложенному способу с использованием указанного устройства позволяет на 1520 повысить производительность труда. При этом исключается необходимость перемещать все ягоды, отделенные на чеке, к месту расположения стационарного транспортера, как это имеет место при существующей технологии. Для обеспечения уборки ягод клюквы машиной, перемещающейся по периметру, достаточно их смещения к дамбам. Источники информации 1. Мисун Л.В. Научные и технологические основы производства крупноплодной клюквы. - Мн. Белорусское издательское товарищество Хата, 1995. - С. 51-53. 2.2102857 С 1, 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
