Игровой комплекс

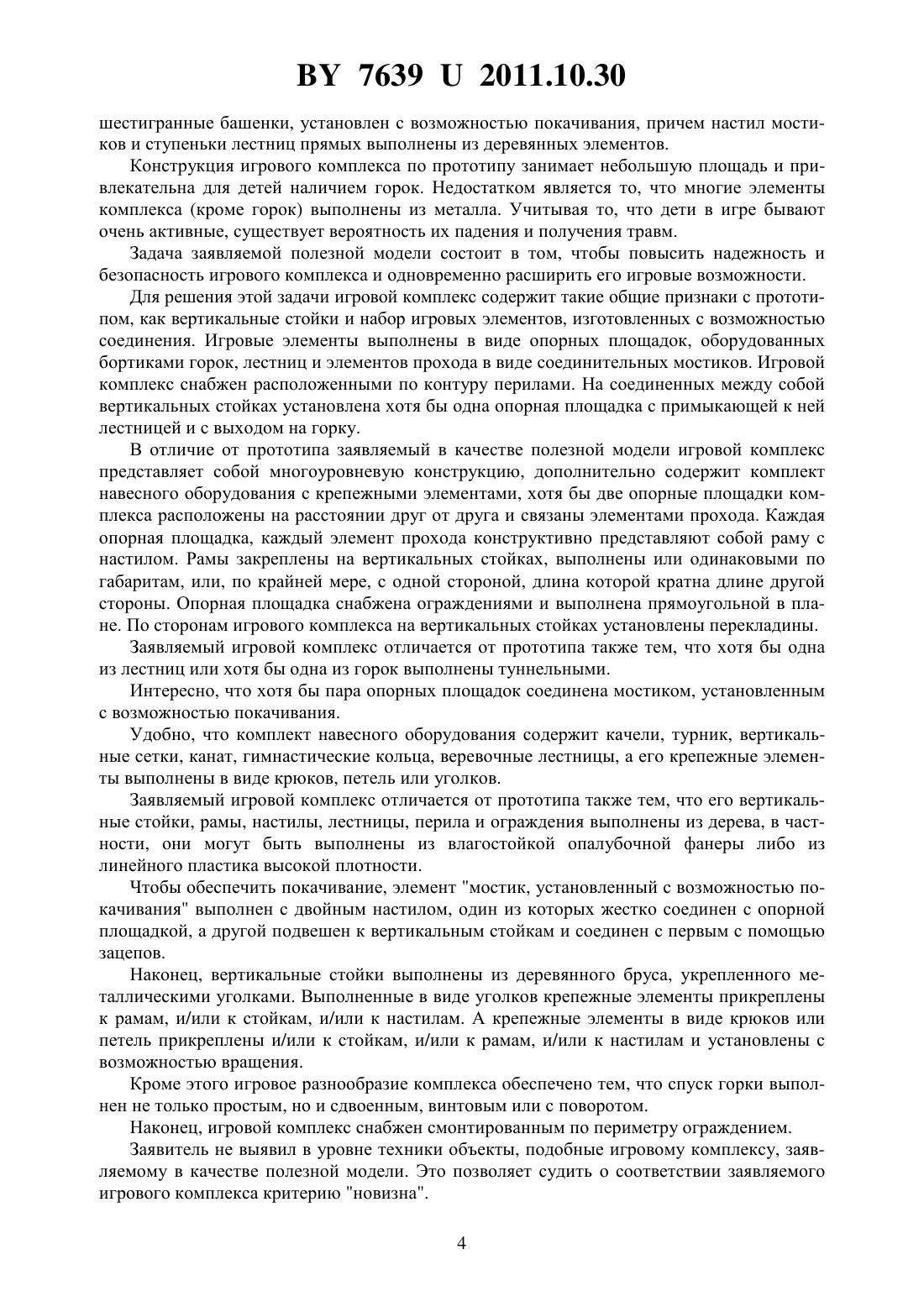

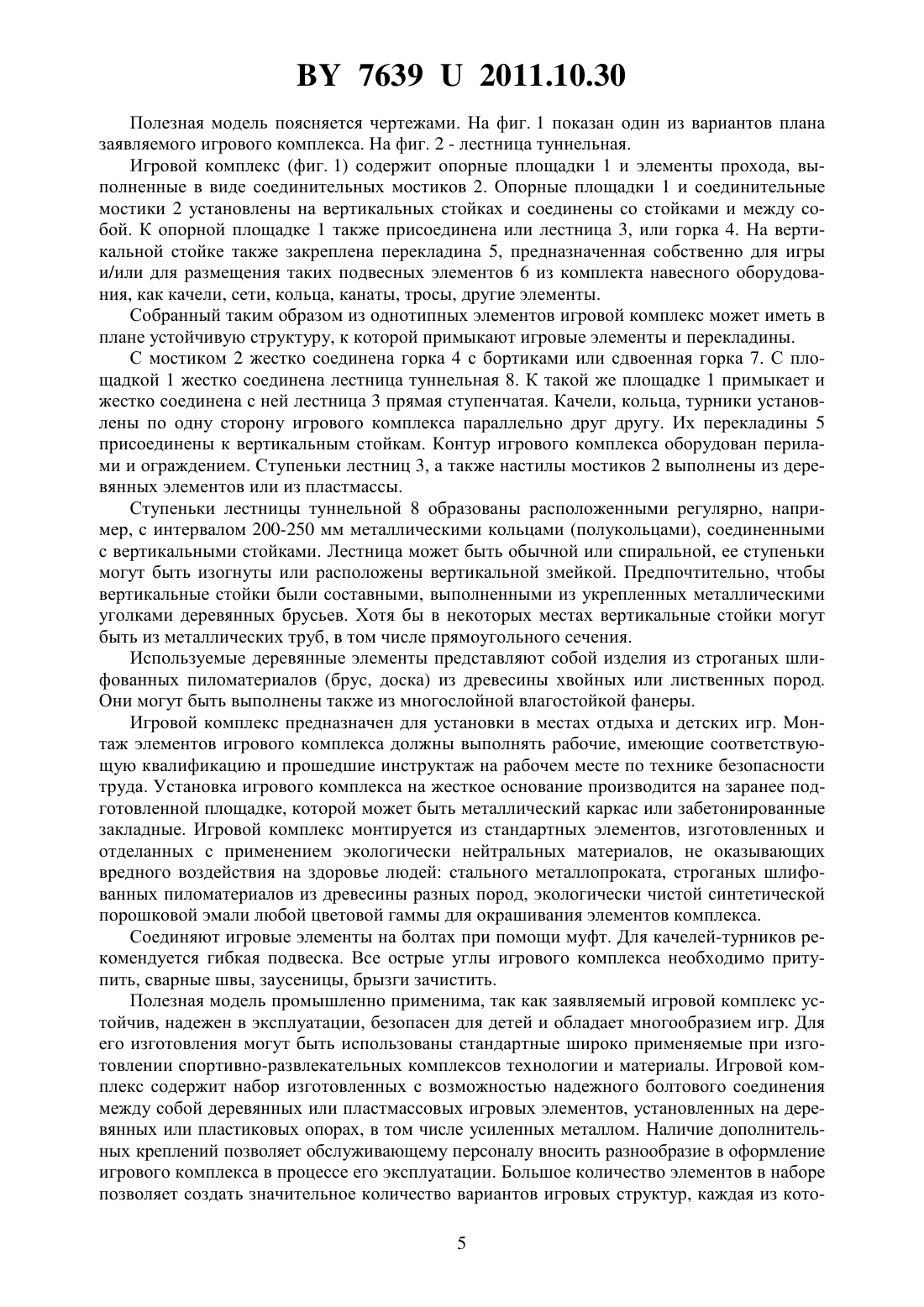

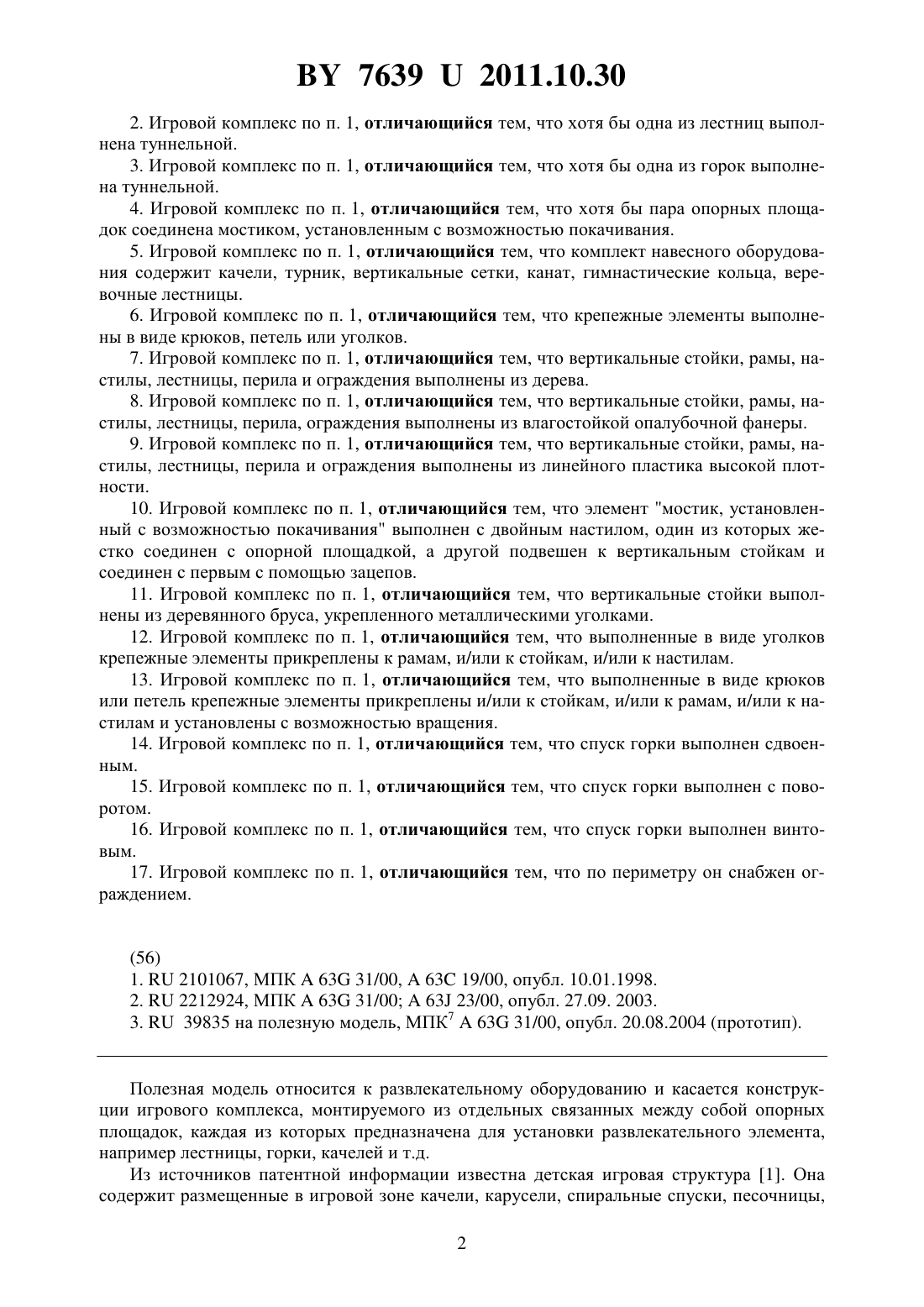

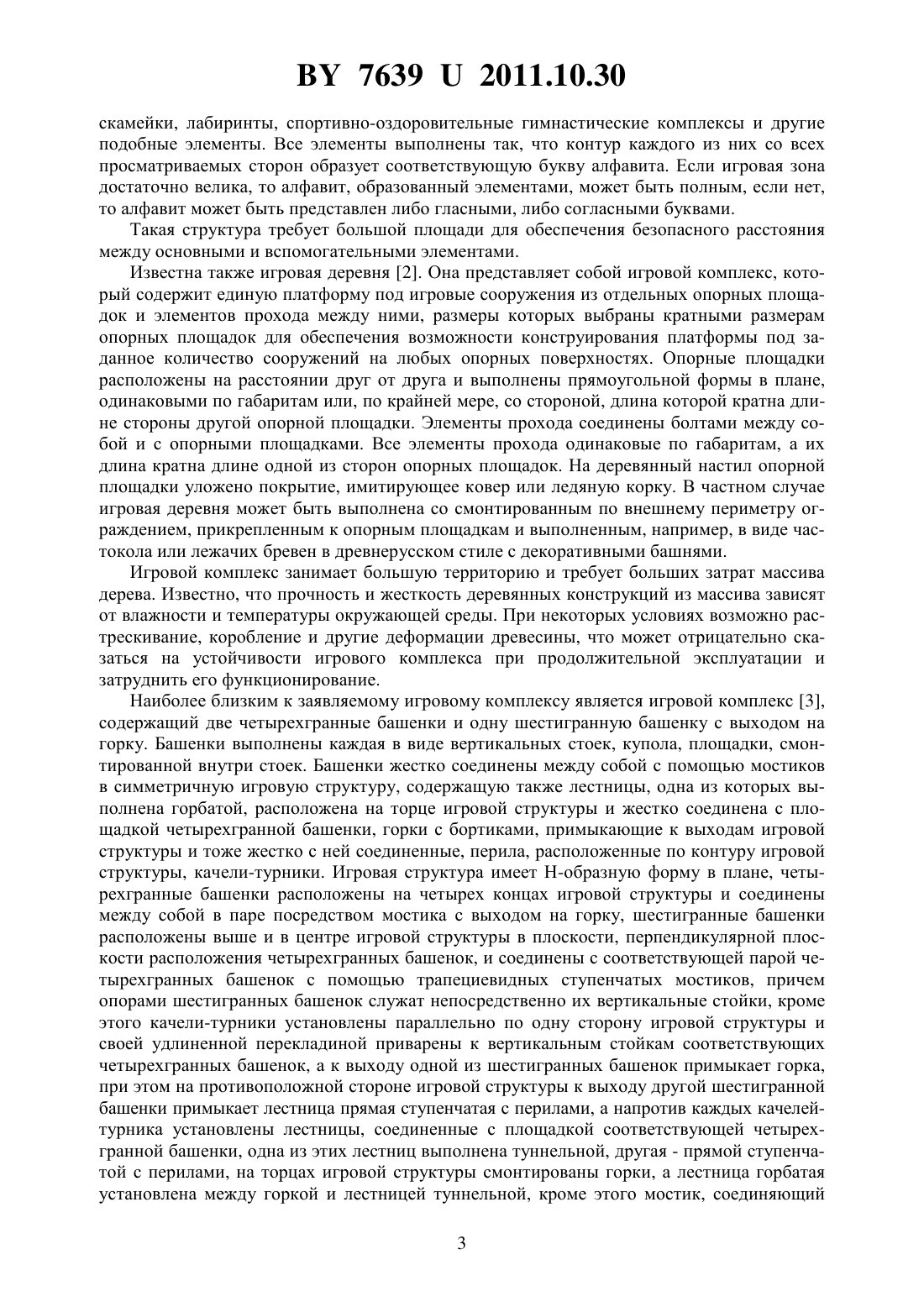

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Сенюк Вячеслав Анатольевич Сенюк Александр Анатольевич Сенюк Максим Анатольевич(72) Авторы Сенюк Вячеслав Анатольевич Сенюк Александр Анатольевич Сенюк Максим Анатольевич(73) Патентообладатели Сенюк Вячеслав Анатольевич Сенюк Александр Анатольевич Сенюк Максим Анатольевич(57) 1. Игровой комплекс, содержащий вертикальные стойки и набор игровых элементов,изготовленных с возможностью соединения, выполненных в виде опорных площадок,оборудованных бортиками горок, лестниц и элементов прохода в виде соединительных мостиков, снабженный расположенными по контуру игрового комплекса перилами, при этом на соединенных между собой вертикальных стойках установлена хотя бы одна опорная площадка с примыкающей к ней лестницей и с выходом на горку, отличающийся тем, что комплекс представляет собой многоуровневую конструкцию, дополнительно содержит комплект навесного оборудования с крепежными элементами, хотя бы две опорные площадки комплекса расположены на расстоянии друг от друга и связаны элементами прохода, каждая опорная площадка, каждый элемент прохода представляют собой раму с настилом, рамы закреплены на вертикальных стойках, выполнены или одинаковыми по габаритам, или, по крайней мере, с одной стороной, длина которой кратна длине другой стороны, опорная площадка снабжена ограждениями и выполнена прямоугольной в плане,по сторонам игрового комплекса на вертикальных стойках установлены перекладины. 76392011.10.30 2. Игровой комплекс по п. 1, отличающийся тем, что хотя бы одна из лестниц выполнена туннельной. 3. Игровой комплекс по п. 1, отличающийся тем, что хотя бы одна из горок выполнена туннельной. 4. Игровой комплекс по п. 1, отличающийся тем, что хотя бы пара опорных площадок соединена мостиком, установленным с возможностью покачивания. 5. Игровой комплекс по п. 1, отличающийся тем, что комплект навесного оборудования содержит качели, турник, вертикальные сетки, канат, гимнастические кольца, веревочные лестницы. 6. Игровой комплекс по п. 1, отличающийся тем, что крепежные элементы выполнены в виде крюков, петель или уголков. 7. Игровой комплекс по п. 1, отличающийся тем, что вертикальные стойки, рамы, настилы, лестницы, перила и ограждения выполнены из дерева. 8. Игровой комплекс по п. 1, отличающийся тем, что вертикальные стойки, рамы, настилы, лестницы, перила, ограждения выполнены из влагостойкой опалубочной фанеры. 9. Игровой комплекс по п. 1, отличающийся тем, что вертикальные стойки, рамы, настилы, лестницы, перила и ограждения выполнены из линейного пластика высокой плотности. 10. Игровой комплекс по п. 1, отличающийся тем, что элемент мостик, установленный с возможностью покачивания выполнен с двойным настилом, один из которых жестко соединен с опорной площадкой, а другой подвешен к вертикальным стойкам и соединен с первым с помощью зацепов. 11. Игровой комплекс по п. 1, отличающийся тем, что вертикальные стойки выполнены из деревянного бруса, укрепленного металлическими уголками. 12. Игровой комплекс по п. 1, отличающийся тем, что выполненные в виде уголков крепежные элементы прикреплены к рамам, и/или к стойкам, и/или к настилам. 13. Игровой комплекс по п. 1, отличающийся тем, что выполненные в виде крюков или петель крепежные элементы прикреплены и/или к стойкам, и/или к рамам, и/или к настилам и установлены с возможностью вращения. 14. Игровой комплекс по п. 1, отличающийся тем, что спуск горки выполнен сдвоенным. 15. Игровой комплекс по п. 1, отличающийся тем, что спуск горки выполнен с поворотом. 16. Игровой комплекс по п. 1, отличающийся тем, что спуск горки выполнен винтовым. 17. Игровой комплекс по п. 1, отличающийся тем, что по периметру он снабжен ограждением.(56) 1.2101067, МПК 63 31/00,63 19/00, опубл. 10.01.1998. 2.2212924, МПК 63 31/0063 23/00, опубл. 27.09. 2003. 3.39835 на полезную модель, МПК 763 31/00, опубл. 20.08.2004 (прототип). Полезная модель относится к развлекательному оборудованию и касается конструкции игрового комплекса, монтируемого из отдельных связанных между собой опорных площадок, каждая из которых предназначена для установки развлекательного элемента,например лестницы, горки, качелей и т.д. Из источников патентной информации известна детская игровая структура 1. Она содержит размещенные в игровой зоне качели, карусели, спиральные спуски, песочницы,2 76392011.10.30 скамейки, лабиринты, спортивно-оздоровительные гимнастические комплексы и другие подобные элементы. Все элементы выполнены так, что контур каждого из них со всех просматриваемых сторон образует соответствующую букву алфавита. Если игровая зона достаточно велика, то алфавит, образованный элементами, может быть полным, если нет,то алфавит может быть представлен либо гласными, либо согласными буквами. Такая структура требует большой площади для обеспечения безопасного расстояния между основными и вспомогательными элементами. Известна также игровая деревня 2. Она представляет собой игровой комплекс, который содержит единую платформу под игровые сооружения из отдельных опорных площадок и элементов прохода между ними, размеры которых выбраны кратными размерам опорных площадок для обеспечения возможности конструирования платформы под заданное количество сооружений на любых опорных поверхностях. Опорные площадки расположены на расстоянии друг от друга и выполнены прямоугольной формы в плане,одинаковыми по габаритам или, по крайней мере, со стороной, длина которой кратна длине стороны другой опорной площадки. Элементы прохода соединены болтами между собой и с опорными площадками. Все элементы прохода одинаковые по габаритам, а их длина кратна длине одной из сторон опорных площадок. На деревянный настил опорной площадки уложено покрытие, имитирующее ковер или ледяную корку. В частном случае игровая деревня может быть выполнена со смонтированным по внешнему периметру ограждением, прикрепленным к опорным площадкам и выполненным, например, в виде частокола или лежачих бревен в древнерусском стиле с декоративными башнями. Игровой комплекс занимает большую территорию и требует больших затрат массива дерева. Известно, что прочность и жесткость деревянных конструкций из массива зависят от влажности и температуры окружающей среды. При некоторых условиях возможно растрескивание, коробление и другие деформации древесины, что может отрицательно сказаться на устойчивости игрового комплекса при продолжительной эксплуатации и затруднить его функционирование. Наиболее близким к заявляемому игровому комплексу является игровой комплекс 3,содержащий две четырехгранные башенки и одну шестигранную башенку с выходом на горку. Башенки выполнены каждая в виде вертикальных стоек, купола, площадки, смонтированной внутри стоек. Башенки жестко соединены между собой с помощью мостиков в симметричную игровую структуру, содержащую также лестницы, одна из которых выполнена горбатой, расположена на торце игровой структуры и жестко соединена с площадкой четырехгранной башенки, горки с бортиками, примыкающие к выходам игровой структуры и тоже жестко с ней соединенные, перила, расположенные по контуру игровой структуры, качели-турники. Игровая структура имеет Н-образную форму в плане, четырехгранные башенки расположены на четырех концах игровой структуры и соединены между собой в паре посредством мостика с выходом на горку, шестигранные башенки расположены выше и в центре игровой структуры в плоскости, перпендикулярной плоскости расположения четырехгранных башенок, и соединены с соответствующей парой четырехгранных башенок с помощью трапециевидных ступенчатых мостиков, причем опорами шестигранных башенок служат непосредственно их вертикальные стойки, кроме этого качели-турники установлены параллельно по одну сторону игровой структуры и своей удлиненной перекладиной приварены к вертикальным стойкам соответствующих четырехгранных башенок, а к выходу одной из шестигранных башенок примыкает горка,при этом на противоположной стороне игровой структуры к выходу другой шестигранной башенки примыкает лестница прямая ступенчатая с перилами, а напротив каждых качелейтурника установлены лестницы, соединенные с площадкой соответствующей четырехгранной башенки, одна из этих лестниц выполнена туннельной, другая - прямой ступенчатой с перилами, на торцах игровой структуры смонтированы горки, а лестница горбатая установлена между горкой и лестницей туннельной, кроме этого мостик, соединяющий 3 76392011.10.30 шестигранные башенки, установлен с возможностью покачивания, причем настил мостиков и ступеньки лестниц прямых выполнены из деревянных элементов. Конструкция игрового комплекса по прототипу занимает небольшую площадь и привлекательна для детей наличием горок. Недостатком является то, что многие элементы комплекса (кроме горок) выполнены из металла. Учитывая то, что дети в игре бывают очень активные, существует вероятность их падения и получения травм. Задача заявляемой полезной модели состоит в том, чтобы повысить надежность и безопасность игрового комплекса и одновременно расширить его игровые возможности. Для решения этой задачи игровой комплекс содержит такие общие признаки с прототипом, как вертикальные стойки и набор игровых элементов, изготовленных с возможностью соединения. Игровые элементы выполнены в виде опорных площадок, оборудованных бортиками горок, лестниц и элементов прохода в виде соединительных мостиков. Игровой комплекс снабжен расположенными по контуру перилами. На соединенных между собой вертикальных стойках установлена хотя бы одна опорная площадка с примыкающей к ней лестницей и с выходом на горку. В отличие от прототипа заявляемый в качестве полезной модели игровой комплекс представляет собой многоуровневую конструкцию, дополнительно содержит комплект навесного оборудования с крепежными элементами, хотя бы две опорные площадки комплекса расположены на расстоянии друг от друга и связаны элементами прохода. Каждая опорная площадка, каждый элемент прохода конструктивно представляют собой раму с настилом. Рамы закреплены на вертикальных стойках, выполнены или одинаковыми по габаритам, или, по крайней мере, с одной стороной, длина которой кратна длине другой стороны. Опорная площадка снабжена ограждениями и выполнена прямоугольной в плане. По сторонам игрового комплекса на вертикальных стойках установлены перекладины. Заявляемый игровой комплекс отличается от прототипа также тем, что хотя бы одна из лестниц или хотя бы одна из горок выполнены туннельными. Интересно, что хотя бы пара опорных площадок соединена мостиком, установленным с возможностью покачивания. Удобно, что комплект навесного оборудования содержит качели, турник, вертикальные сетки, канат, гимнастические кольца, веревочные лестницы, а его крепежные элементы выполнены в виде крюков, петель или уголков. Заявляемый игровой комплекс отличается от прототипа также тем, что его вертикальные стойки, рамы, настилы, лестницы, перила и ограждения выполнены из дерева, в частности, они могут быть выполнены из влагостойкой опалубочной фанеры либо из линейного пластика высокой плотности. Чтобы обеспечить покачивание, элемент мостик, установленный с возможностью покачивания выполнен с двойным настилом, один из которых жестко соединен с опорной площадкой, а другой подвешен к вертикальным стойкам и соединен с первым с помощью зацепов. Наконец, вертикальные стойки выполнены из деревянного бруса, укрепленного металлическими уголками. Выполненные в виде уголков крепежные элементы прикреплены к рамам, и/или к стойкам, и/или к настилам. А крепежные элементы в виде крюков или петель прикреплены и/или к стойкам, и/или к рамам, и/или к настилам и установлены с возможностью вращения. Кроме этого игровое разнообразие комплекса обеспечено тем, что спуск горки выполнен не только простым, но и сдвоенным, винтовым или с поворотом. Наконец, игровой комплекс снабжен смонтированным по периметру ограждением. Заявитель не выявил в уровне техники объекты, подобные игровому комплексу, заявляемому в качестве полезной модели. Это позволяет судить о соответствии заявляемого игрового комплекса критерию новизна. 4 76392011.10.30 Полезная модель поясняется чертежами. На фиг. 1 показан один из вариантов плана заявляемого игрового комплекса. На фиг. 2 - лестница туннельная. Игровой комплекс (фиг. 1) содержит опорные площадки 1 и элементы прохода, выполненные в виде соединительных мостиков 2. Опорные площадки 1 и соединительные мостики 2 установлены на вертикальных стойках и соединены со стойками и между собой. К опорной площадке 1 также присоединена или лестница 3, или горка 4. На вертикальной стойке также закреплена перекладина 5, предназначенная собственно для игры и/или для размещения таких подвесных элементов 6 из комплекта навесного оборудования, как качели, сети, кольца, канаты, тросы, другие элементы. Собранный таким образом из однотипных элементов игровой комплекс может иметь в плане устойчивую структуру, к которой примыкают игровые элементы и перекладины. С мостиком 2 жестко соединена горка 4 с бортиками или сдвоенная горка 7. С площадкой 1 жестко соединена лестница туннельная 8. К такой же площадке 1 примыкает и жестко соединена с ней лестница 3 прямая ступенчатая. Качели, кольца, турники установлены по одну сторону игрового комплекса параллельно друг другу. Их перекладины 5 присоединены к вертикальным стойкам. Контур игрового комплекса оборудован перилами и ограждением. Ступеньки лестниц 3, а также настилы мостиков 2 выполнены из деревянных элементов или из пластмассы. Ступеньки лестницы туннельной 8 образованы расположенными регулярно, например, с интервалом 200-250 мм металлическими кольцами (полукольцами), соединенными с вертикальными стойками. Лестница может быть обычной или спиральной, ее ступеньки могут быть изогнуты или расположены вертикальной змейкой. Предпочтительно, чтобы вертикальные стойки были составными, выполненными из укрепленных металлическими уголками деревянных брусьев. Хотя бы в некоторых местах вертикальные стойки могут быть из металлических труб, в том числе прямоугольного сечения. Используемые деревянные элементы представляют собой изделия из строганых шлифованных пиломатериалов (брус, доска) из древесины хвойных или лиственных пород. Они могут быть выполнены также из многослойной влагостойкой фанеры. Игровой комплекс предназначен для установки в местах отдыха и детских игр. Монтаж элементов игрового комплекса должны выполнять рабочие, имеющие соответствующую квалификацию и прошедшие инструктаж на рабочем месте по технике безопасности труда. Установка игрового комплекса на жесткое основание производится на заранее подготовленной площадке, которой может быть металлический каркас или забетонированные закладные. Игровой комплекс монтируется из стандартных элементов, изготовленных и отделанных с применением экологически нейтральных материалов, не оказывающих вредного воздействия на здоровье людей стального металлопроката, строганых шлифованных пиломатериалов из древесины разных пород, экологически чистой синтетической порошковой эмали любой цветовой гаммы для окрашивания элементов комплекса. Соединяют игровые элементы на болтах при помощи муфт. Для качелей-турников рекомендуется гибкая подвеска. Все острые углы игрового комплекса необходимо притупить, сварные швы, заусеницы, брызги зачистить. Полезная модель промышленно применима, так как заявляемый игровой комплекс устойчив, надежен в эксплуатации, безопасен для детей и обладает многообразием игр. Для его изготовления могут быть использованы стандартные широко применяемые при изготовлении спортивно-развлекательных комплексов технологии и материалы. Игровой комплекс содержит набор изготовленных с возможностью надежного болтового соединения между собой деревянных или пластмассовых игровых элементов, установленных на деревянных или пластиковых опорах, в том числе усиленных металлом. Наличие дополнительных креплений позволяет обслуживающему персоналу вносить разнообразие в оформление игрового комплекса в процессе его эксплуатации. Большое количество элементов в наборе позволяет создать значительное количество вариантов игровых структур, каждая из кото 5 76392011.10.30 рых обладает большой устойчивостью и надежностью, обеспечивает безопасность игрового комплекса в целом. Опорные площадки, переходы, горки и лестницы выполнены с перилами и с ограждением, ступени и настилы изготовлены из дерева или из надежной пластмассы. Башенки,качели, кольца, перекладины опираются на вертикальные стойки из усиленных металлическими уголками брусьев. Это серьезно снижает вероятность травматизма детей. Дерево,а тем более пластмассы мягче, чем металл. Поэтому игровой комплекс в целом безопаснее. Установленный с возможностью покачивания мостик привлекает детей. Такой мостик не опасен. Он помогает развитию координации движений ребят. Качели, сети, кольца, канаты, другие элементы лазания всегда привлекают и интересуют детей. А их наличие расширяет, в свою очередь, игровые возможности игрового комплекса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
