Привод управления шлюзами-регуляторами гидросооружений

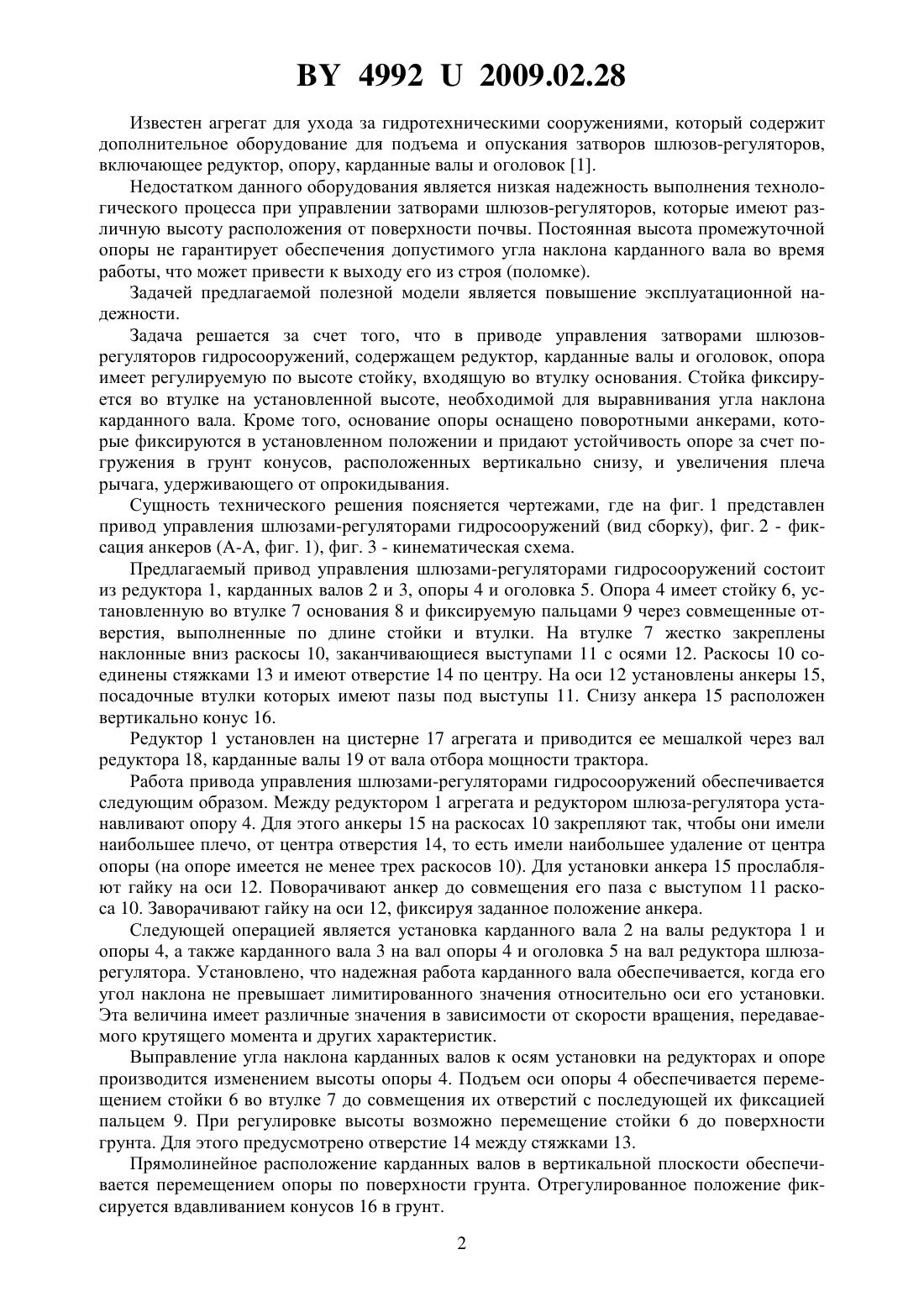

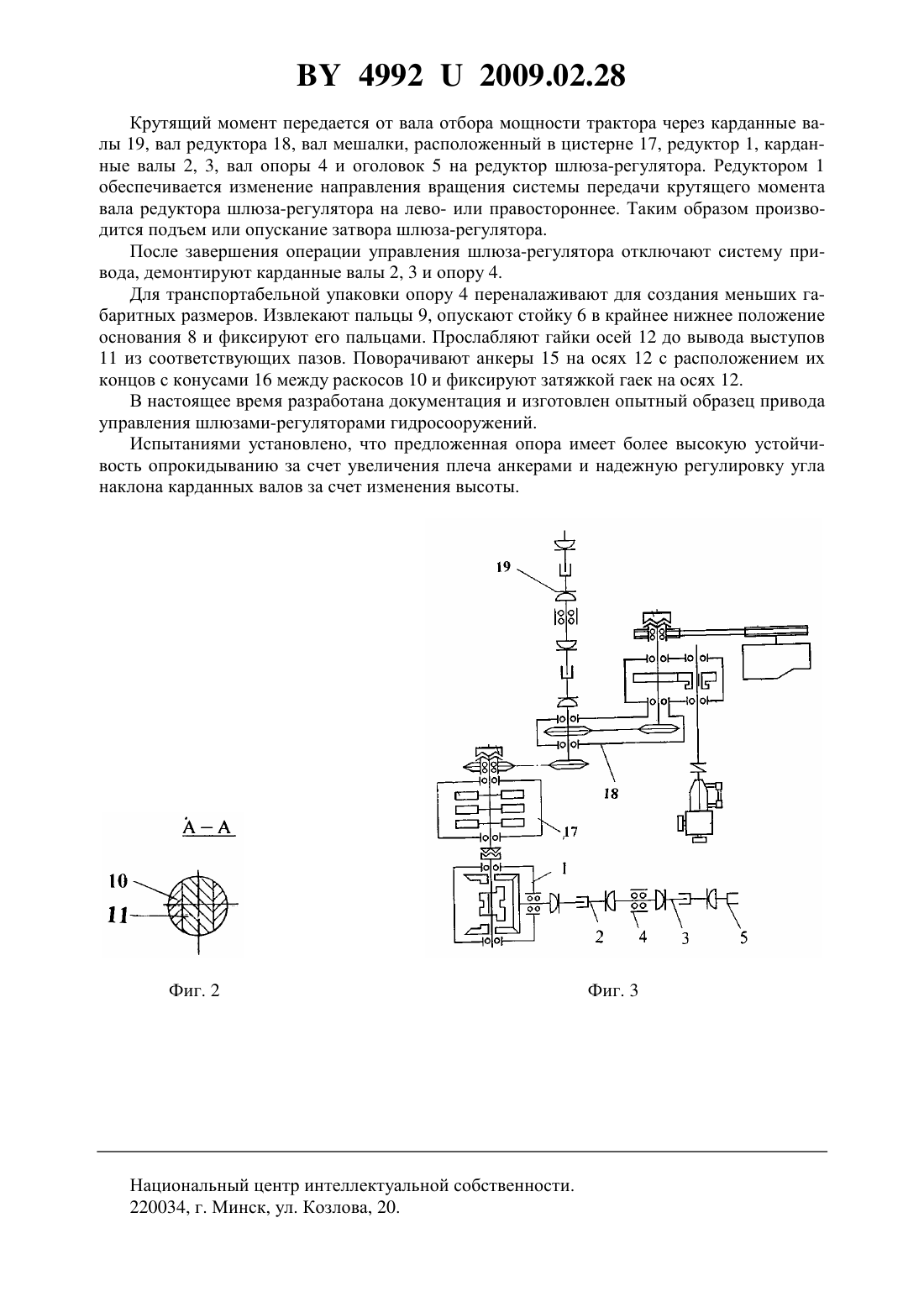

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Привод управления шлюзами-регуляторами гидросооружений, содержащий редуктор,опору, карданные валы и оголовок, отличающийся тем, что опора имеет регулируемую по высоте стойку, входящую во втулку основания и фиксируемую в ней пальцем, а основание оснащено поворотными и фиксируемыми в заданном положении анкерами, заканчивающимися вертикально расположенными конусами. Фиг. 1 Техническое решение относится к сельскохозяйственному машиностроению, а именно к средствам механизации манипулирования затворами шлюзов-регуляторов гидротехнических сооружений на мелиоративных системах. 49922009.02.28 Известен агрегат для ухода за гидротехническими сооружениями, который содержит дополнительное оборудование для подъема и опускания затворов шлюзов-регуляторов,включающее редуктор, опору, карданные валы и оголовок 1. Недостатком данного оборудования является низкая надежность выполнения технологического процесса при управлении затворами шлюзов-регуляторов, которые имеют различную высоту расположения от поверхности почвы. Постоянная высота промежуточной опоры не гарантирует обеспечения допустимого угла наклона карданного вала во время работы, что может привести к выходу его из строя (поломке). Задачей предлагаемой полезной модели является повышение эксплуатационной надежности. Задача решается за счет того, что в приводе управления затворами шлюзоврегуляторов гидросооружений, содержащем редуктор, карданные валы и оголовок, опора имеет регулируемую по высоте стойку, входящую во втулку основания. Стойка фиксируется во втулке на установленной высоте, необходимой для выравнивания угла наклона карданного вала. Кроме того, основание опоры оснащено поворотными анкерами, которые фиксируются в установленном положении и придают устойчивость опоре за счет погружения в грунт конусов, расположенных вертикально снизу, и увеличения плеча рычага, удерживающего от опрокидывания. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен привод управления шлюзами-регуляторами гидросооружений (вид сборку), фиг. 2 - фиксация анкеров (А-А, фиг. 1), фиг. 3 - кинематическая схема. Предлагаемый привод управления шлюзами-регуляторами гидросооружений состоит из редуктора 1, карданных валов 2 и 3, опоры 4 и оголовка 5. Опора 4 имеет стойку 6, установленную во втулке 7 основания 8 и фиксируемую пальцами 9 через совмещенные отверстия, выполненные по длине стойки и втулки. На втулке 7 жестко закреплены наклонные вниз раскосы 10, заканчивающиеся выступами 11 с осями 12. Раскосы 10 соединены стяжками 13 и имеют отверстие 14 по центру. На оси 12 установлены анкеры 15,посадочные втулки которых имеют пазы под выступы 11. Снизу анкера 15 расположен вертикально конус 16. Редуктор 1 установлен на цистерне 17 агрегата и приводится ее мешалкой через вал редуктора 18, карданные валы 19 от вала отбора мощности трактора. Работа привода управления шлюзами-регуляторами гидросооружений обеспечивается следующим образом. Между редуктором 1 агрегата и редуктором шлюза-регулятора устанавливают опору 4. Для этого анкеры 15 на раскосах 10 закрепляют так, чтобы они имели наибольшее плечо, от центра отверстия 14, то есть имели наибольшее удаление от центра опоры (на опоре имеется не менее трех раскосов 10). Для установки анкера 15 прослабляют гайку на оси 12. Поворачивают анкер до совмещения его паза с выступом 11 раскоса 10. Заворачивают гайку на оси 12, фиксируя заданное положение анкера. Следующей операцией является установка карданного вала 2 на валы редуктора 1 и опоры 4, а также карданного вала 3 на вал опоры 4 и оголовка 5 на вал редуктора шлюзарегулятора. Установлено, что надежная работа карданного вала обеспечивается, когда его угол наклона не превышает лимитированного значения относительно оси его установки. Эта величина имеет различные значения в зависимости от скорости вращения, передаваемого крутящего момента и других характеристик. Выправление угла наклона карданных валов к осям установки на редукторах и опоре производится изменением высоты опоры 4. Подъем оси опоры 4 обеспечивается перемещением стойки 6 во втулке 7 до совмещения их отверстий с последующей их фиксацией пальцем 9. При регулировке высоты возможно перемещение стойки 6 до поверхности грунта. Для этого предусмотрено отверстие 14 между стяжками 13. Прямолинейное расположение карданных валов в вертикальной плоскости обеспечивается перемещением опоры по поверхности грунта. Отрегулированное положение фиксируется вдавливанием конусов 16 в грунт. 2 49922009.02.28 Крутящий момент передается от валаотбора мощности трактора через карданные валы 19, вал редуктора 18, вал мешалки, расположенный в цистерне 17, редуктор 1, карданные валы 2, 3, вал опоры 4 и оголовок 5 на редуктор шлюза-регулятора. Редуктором 1 обеспечивается изменение направления вращения системы передачи крутящего момента вала редуктора шлюза-регулятора на лево- или правостороннее. Таким образом производится подъем или опускание затвора шлюза-регулятора. После завершения операции управления шлюза-регулятора отключают систему привода, демонтируют карданные валы 2, 3 и опору 4. Для транспортабельной упаковки опору 4 переналаживают для создания меньших габаритных размеров. Извлекают пальцы 9, опускают стойку 6 в крайнее нижнее положение основания 8 и фиксируют его пальцами. Прослабляют гайки осей 12 до вывода выступов 11 из соответствующих пазов. Поворачивают анкеры 15 на осях 12 с расположением их концов с конусами 16 между раскосов 10 и фиксируют затяжкой гаек на осях 12. В настоящее время разработана документация и изготовлен опытный образец привода управления шлюзами-регуляторами гидросооружений. Испытаниями установлено, что предложенная опора имеет более высокую устойчивость опрокидыванию за счет увеличения плеча анкерами и надежную регулировку угла наклона карданных валов за счет изменения высоты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
