Привод конвейера

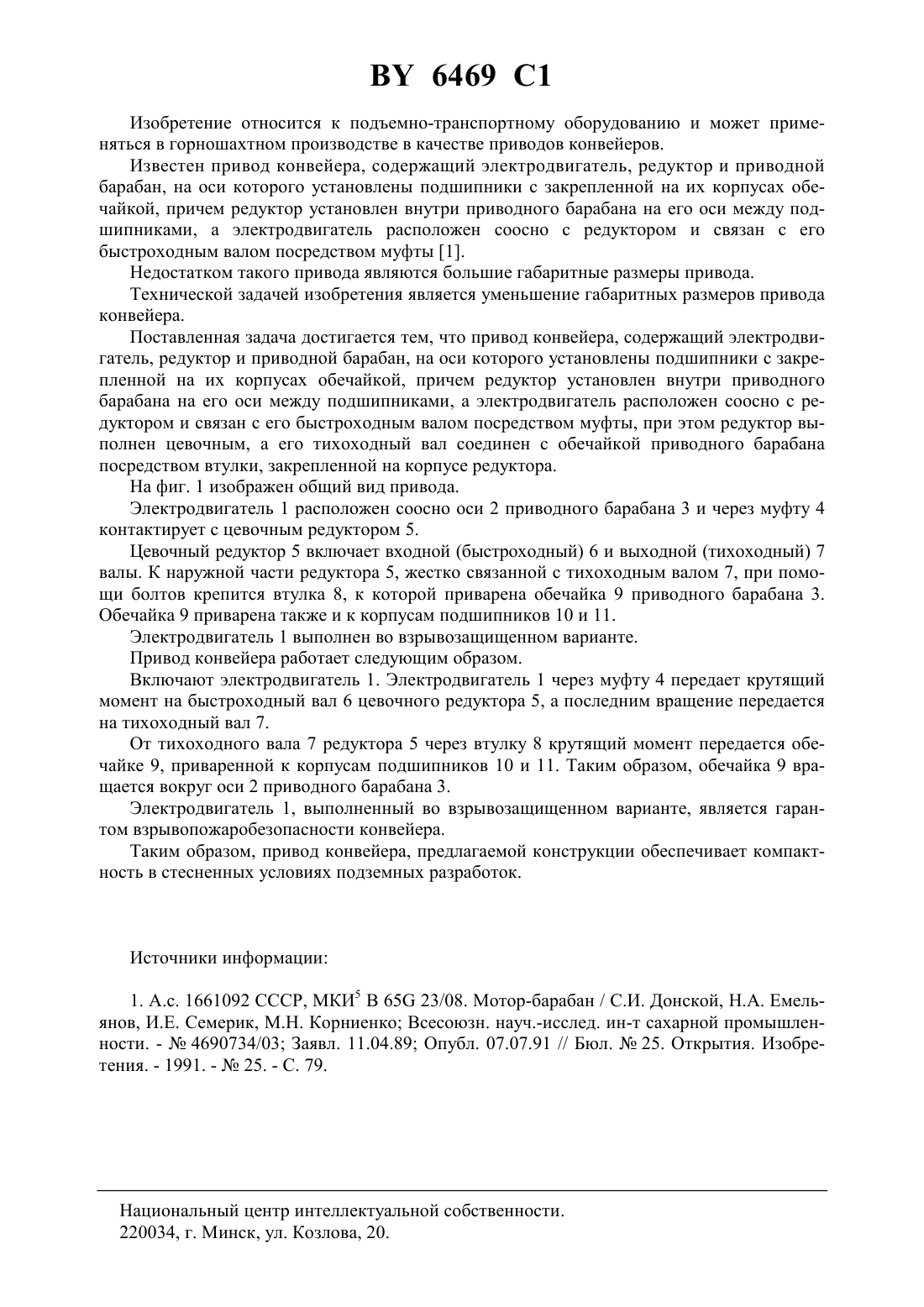

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Привод конвейера, содержащий электродвигатель, редуктор и приводной барабан, на оси которого установлены подшипники с закрепленной на их корпусах обечайкой, причем редуктор установлен внутри приводного барабана на его оси между подшипниками, а электродвигатель расположен соосно с редуктором и связан с его быстроходным валом посредством муфты, отличающийся тем, что редуктор выполнен цевочным, а его тихоходный вал соединен с обечайкой приводного барабана посредством втулки, закрепленной на корпусе редуктора. 6469 1 Изобретение относится к подъемно-транспортному оборудованию и может применяться в горношахтном производстве в качестве приводов конвейеров. Известен привод конвейера, содержащий электродвигатель, редуктор и приводной барабан, на оси которого установлены подшипники с закрепленной на их корпусах обечайкой, причем редуктор установлен внутри приводного барабана на его оси между подшипниками, а электродвигатель расположен соосно с редуктором и связан с его быстроходным валом посредством муфты 1. Недостатком такого привода являются большие габаритные размеры привода. Технической задачей изобретения является уменьшение габаритных размеров привода конвейера. Поставленная задача достигается тем, что привод конвейера, содержащий электродвигатель, редуктор и приводной барабан, на оси которого установлены подшипники с закрепленной на их корпусах обечайкой, причем редуктор установлен внутри приводного барабана на его оси между подшипниками, а электродвигатель расположен соосно с редуктором и связан с его быстроходным валом посредством муфты, при этом редуктор выполнен цевочным, а его тихоходный вал соединен с обечайкой приводного барабана посредством втулки, закрепленной на корпусе редуктора. На фиг. 1 изображен общий вид привода. Электродвигатель 1 расположен соосно оси 2 приводного барабана 3 и через муфту 4 контактирует с цевочным редуктором 5. Цевочный редуктор 5 включает входной (быстроходный) 6 и выходной (тихоходный) 7 валы. К наружной части редуктора 5, жестко связанной с тихоходным валом 7, при помощи болтов крепится втулка 8, к которой приварена обечайка 9 приводного барабана 3. Обечайка 9 приварена также и к корпусам подшипников 10 и 11. Электродвигатель 1 выполнен во взрывозащищенном варианте. Привод конвейера работает следующим образом. Включают электродвигатель 1. Электродвигатель 1 через муфту 4 передает крутящий момент на быстроходный вал 6 цевочного редуктора 5, а последним вращение передается на тихоходный вал 7. От тихоходного вала 7 редуктора 5 через втулку 8 крутящий момент передается обечайке 9, приваренной к корпусам подшипников 10 и 11. Таким образом, обечайка 9 вращается вокруг оси 2 приводного барабана 3. Электродвигатель 1, выполненный во взрывозащищенном варианте, является гарантом взрывопожаробезопасности конвейера. Таким образом, привод конвейера, предлагаемой конструкции обеспечивает компактность в стесненных условиях подземных разработок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
