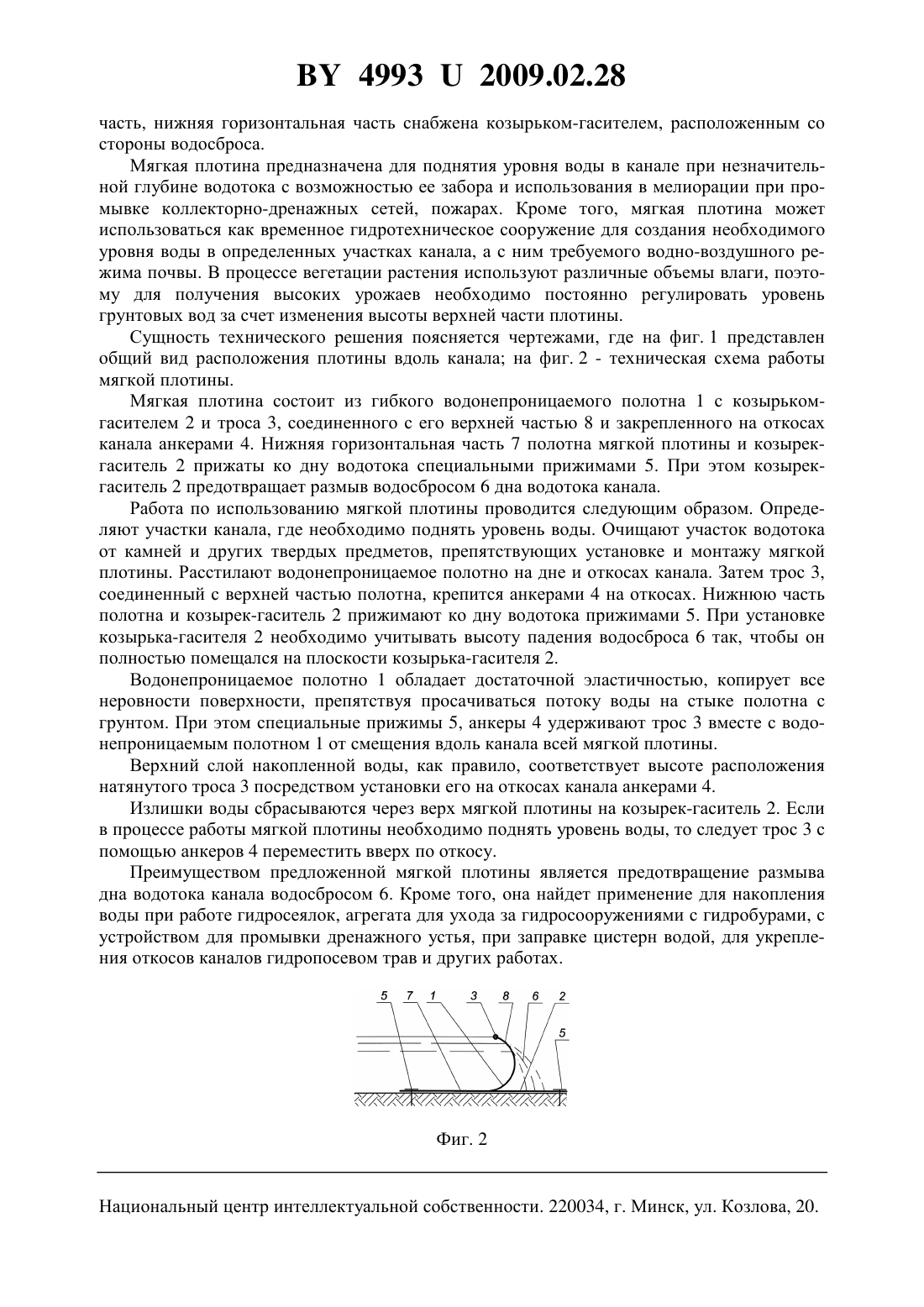

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Болбышко Валерий Александрович Погодин Николай Никитич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Мягкая плотина, включающая гибкое водонепроницаемое полотно, трос, соединенный с его верхней частью, нижнюю горизонтальную часть, отличающаяся тем, что нижняя горизонтальная часть полотна снабжена козырьком-гасителем, расположенным со стороны водосброса. Фиг. 1 Предлагаемое техническое решение относится к гидротехническим сооружениям и может быть использовано для временной аккумуляции воды. Наиболее близкой по назначению и конструктивному исполнению является гибкая плотина, включающая гибкое водонепроницаемое полотно, трос, соединенный с его верхней частью, и устройство для крепления нижней части полотна ко дну водотока 1. Недостатком такой плотины является размыв дна водотока со стороны падения потока воды при переполнении мягкой плотины. Задачей предлагаемого технического решения является усовершенствование конструкции мягкой плотины и снижение затрат на восстановление дна водотока. Задача решается за счет того, что мягкая плотина, включающая гибкое водонепроницаемое полотно, трос, соединенный с его верхней частью, и нижнюю горизонтальную 49932009.02.28 часть, нижняя горизонтальная часть снабжена козырьком-гасителем, расположенным со стороны водосброса. Мягкая плотина предназначена для поднятия уровня воды в канале при незначительной глубине водотока с возможностью ее забора и использования в мелиорации при промывке коллекторно-дренажных сетей, пожарах. Кроме того, мягкая плотина может использоваться как временное гидротехническое сооружение для создания необходимого уровня воды в определенных участках канала, а с ним требуемого водно-воздушного режима почвы. В процессе вегетации растения используют различные объемы влаги, поэтому для получения высоких урожаев необходимо постоянно регулировать уровень грунтовых вод за счет изменения высоты верхней части плотины. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид расположения плотины вдоль канала на фиг. 2 - техническая схема работы мягкой плотины. Мягкая плотина состоит из гибкого водонепроницаемого полотна 1 с козырькомгасителем 2 и троса 3, соединенного с его верхней частью 8 и закрепленного на откосах канала анкерами 4. Нижняя горизонтальная часть 7 полотна мягкой плотины и козырекгаситель 2 прижаты ко дну водотока специальными прижимами 5. При этом козырекгаситель 2 предотвращает размыв водосбросом 6 дна водотока канала. Работа по использованию мягкой плотины проводится следующим образом. Определяют участки канала, где необходимо поднять уровень воды. Очищают участок водотока от камней и других твердых предметов, препятствующих установке и монтажу мягкой плотины. Расстилают водонепроницаемое полотно на дне и откосах канала. Затем трос 3,соединенный с верхней частью полотна, крепится анкерами 4 на откосах. Нижнюю часть полотна и козырек-гаситель 2 прижимают ко дну водотока прижимами 5. При установке козырька-гасителя 2 необходимо учитывать высоту падения водосброса 6 так, чтобы он полностью помещался на плоскости козырька-гасителя 2. Водонепроницаемое полотно 1 обладает достаточной эластичностью, копирует все неровности поверхности, препятствуя просачиваться потоку воды на стыке полотна с грунтом. При этом специальные прижимы 5, анкеры 4 удерживают трос 3 вместе с водонепроницаемым полотном 1 от смещения вдоль канала всей мягкой плотины. Верхний слой накопленной воды, как правило, соответствует высоте расположения натянутого троса 3 посредством установки его на откосах канала анкерами 4. Излишки воды сбрасываются через верх мягкой плотины на козырек-гаситель 2. Если в процессе работы мягкой плотины необходимо поднять уровень воды, то следует трос 3 с помощью анкеров 4 переместить вверх по откосу. Преимуществом предложенной мягкой плотины является предотвращение размыва дна водотока канала водосбросом 6. Кроме того, она найдет применение для накопления воды при работе гидросеялок, агрегата для ухода за гидросооружениями с гидробурами, с устройством для промывки дренажного устья, при заправке цистерн водой, для укрепления откосов каналов гидропосевом трав и других работах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: E02B 3/10

Метки: плотина, мягкая
