Привод конвейера

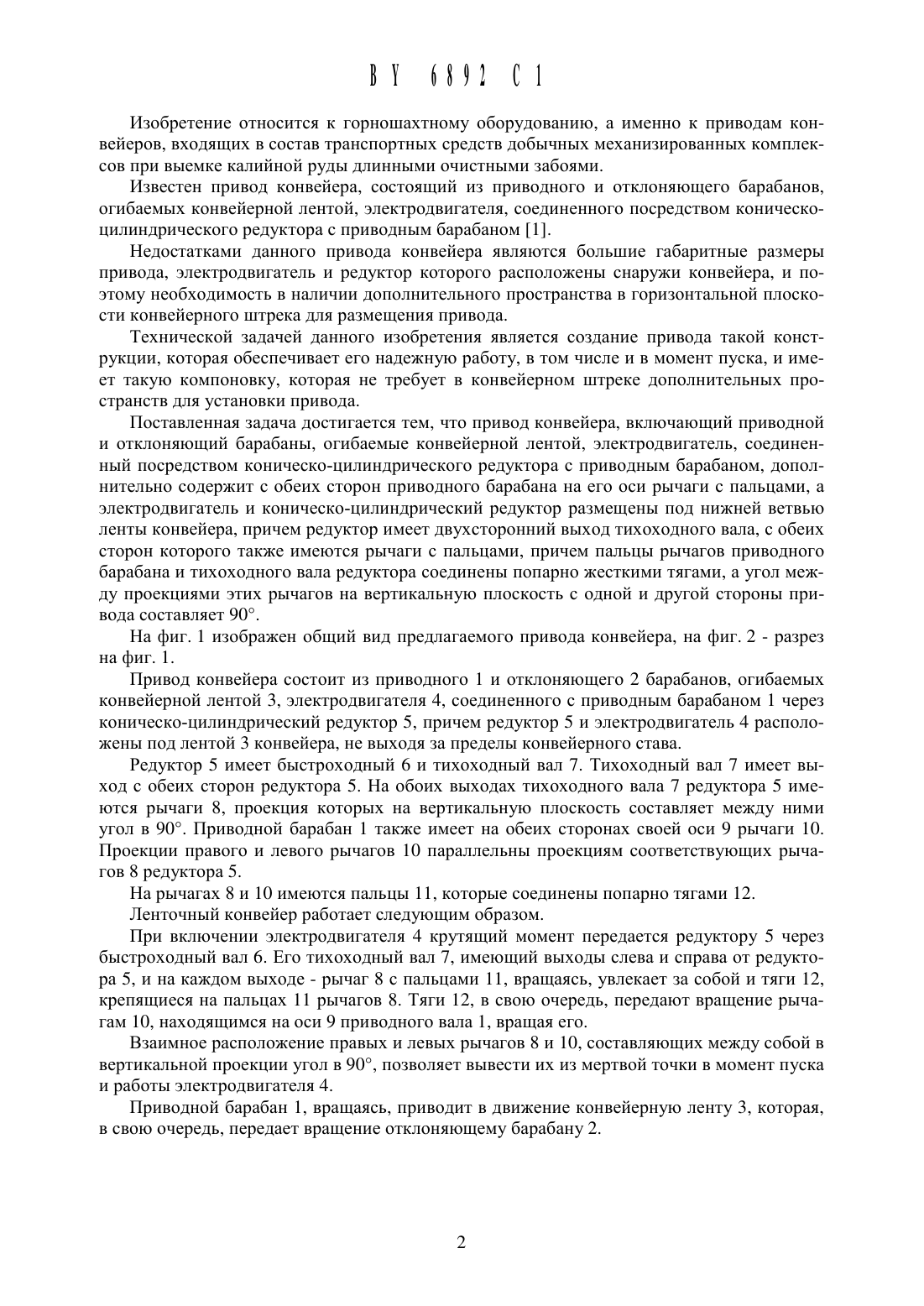

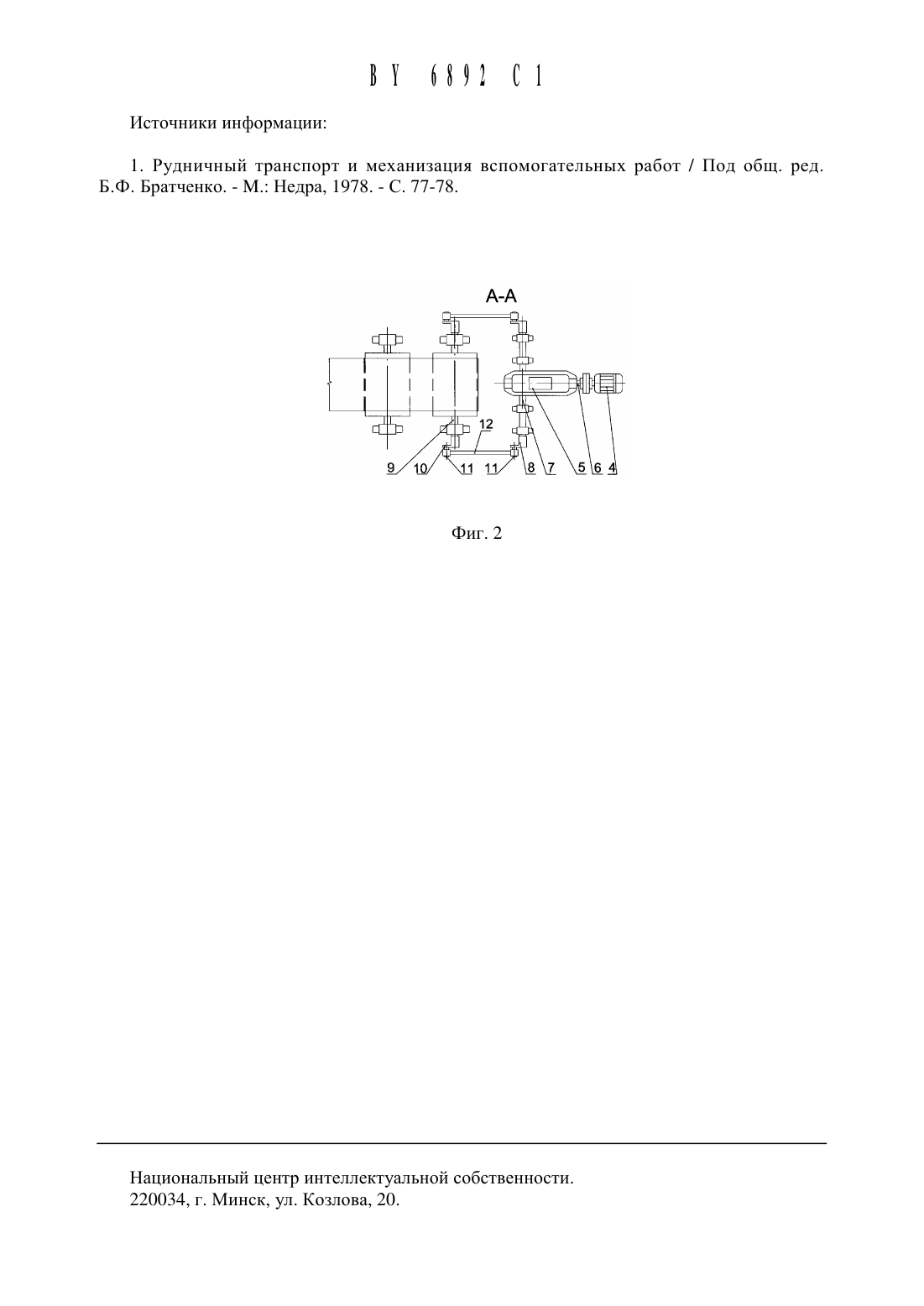

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с ОПЫТНЫМ производством (ВУ)(72) Авторы Прушак Виктор Яковлевич Конопляник Иван Анатольевич Щерба Владимир Яковлевич (ВУ)(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством (ВУ)Привод конвейера, включающий приводной и отклоняюЩий барабаны, огибаемые конвейерной лентой, электродвигатель, соединенный посредством коническо-цилиндрического редуктора с приводным барабаном, отличающийся тем, что содержит с обеих сторон приводного барабана на его оси рычаги с пальцами, а электродвигатель и коническоцилиндрический редуктор размещены под нижней ветвью ленты конвейера, причем редуктор имеет двухсторонний выход тихоходного вала, с обеих сторон которого также имеются рь 1 чаги с пальцами, причем пальцы рычагов приводного барабана и тихоходного вала редуктора соединены попарно жесткими тягами, а угол между проекциями этих рычагов на вертикаль ную плоскость с одной и другой стороны привода составляет 90.Изобретение относится К горнощахтному оборудованию, а именно К приводам конвейеров, входящих в состав транспортных средств добь 1 чнь 1 х механизированных комплексов при выемке калийной руды длинными очистными забоями.Известен привод конвейера, состоящий из приводного и отклоняющего барабанов,огибаемых конвейерной лентой, электродвигателя, соединенного посредством коническоцилиндрического редуктора с приводным барабаном 1.Недостатками данного привода конвейера являются больщие габаритные размеры привода, электродвигатель и редуктор которого расположены снаружи конвейера, и поэтому необходимость в наличии дополнительного пространства в горизонтальной плоскости конвейерного щтрека для размещения привода.Технической задачей данного изобретения является создание привода такой конструкции, которая обеспечивает его надежную работу, в том числе и в момент пуска, и имеет такую компоновку, которая не требует в конвейерном щтреке дополнительных пространств для установки привода.Поставленная задача достигается тем, что привод конвейера, включающий приводной и отклоняющий барабаны, огибаемые конвейерной лентой, электродвигатель, соединенный посредством коническо-цилиндрического редуктора с приводным барабаном, дополнительно содержит с обеих сторон приводного барабана на его оси рычаги с пальцами, а электродвигатель и коническо-цилиндрический редуктор размещены под нижней ветвью ленты конвейера, причем редуктор имеет двухсторонний выход тихоходного вала, с обеих сторон которого также имеются рычаги с пальцами, причем пальцы рычагов приводного барабана и тихоходного вала редуктора соединены попарно жесткими тягами, а угол между проекциями этих рычагов на вертикальную плоскость с одной и другой стороны привода составляет 9 О.На фиг. 1 изображен общий вид предлагаемого привода конвейера, на фиг. 2 - разрез на фиг. 1.Привод конвейера состоит из приводного 1 и отклоняющего 2 барабанов, огибаемых конвейерной лентой 3, электродвигателя 4, соединенного с приводным барабаном 1 через коническо-цилиндрический редуктор 5, причем редуктор 5 и электродвигатель 4 расположены под лентой 3 конвейера, не выходя за пределы конвейерного става.Редуктор 5 имеет быстроходный 6 и тихоходный вал 7. Тихоходный вал 7 имеет вь 1 ход с обеих сторон редуктора 5. На обоих выходах тихоходного вала 7 редуктора 5 имеются рычаги 8, проекция которых на вертикальную плоскость составляет между ними угол в 9 О. Приводной барабан 1 также имеет на обеих сторонах своей оси 9 рычаги 10. Проекции правого и левого рычагов 10 параллельны проекциям соответствующих рь 1 чагов 8 редуктора 5.На рычагах 8 и 10 имеются пальцы 11, которые соединены попарно тягами 12.Ленточный конвейер работает следующим образом.При включении электродвигателя 4 крутящий момент передается редуктору 5 через быстроходный вал 6. Его тихоходный вал 7, имеющий выходы слева и справа от редуктора 5, и на каждом выходе - рычаг 8 с пальцами 11, вращаясь, увлекает за собой и тяги 12,крепящиеся на пальцах 11 рычагов 8. Тяги 12, в свою очередь, передают вращение рь 1 чагам 10, находящимся на оси 9 приводного вала 1, вращая его.Взаимное расположение правых и левых рычагов 8 и 10, составляющих между собой в вертикальной проекции угол в 9 О, позволяет вывести их из мертвой точки в момент пуска и работы электродвигателя 4.Приводной барабан 1, вращаясь, приводит в движение конвейерную ленту 3, которая,в свою очередь, передает вращение отклоняющему барабану 2.1. Рудничный транспорт И Механизация вспомогательных работ / Под обЩ. ред. Б.Ф. Братченко. - М. Недра, 1978. - С. 77-78.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
