Цистерна к агрегату для ухода за гидротехническими сооружениями

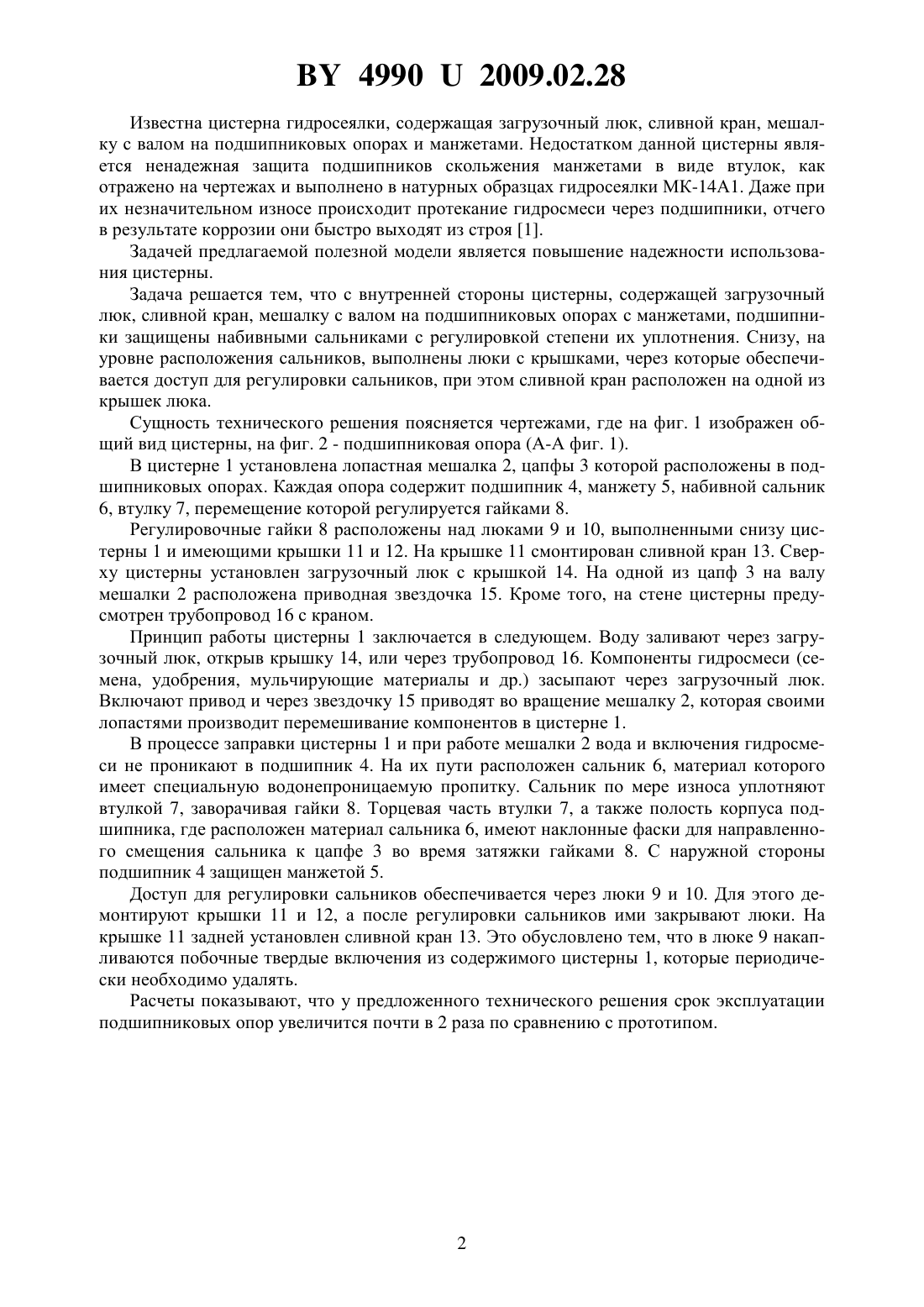

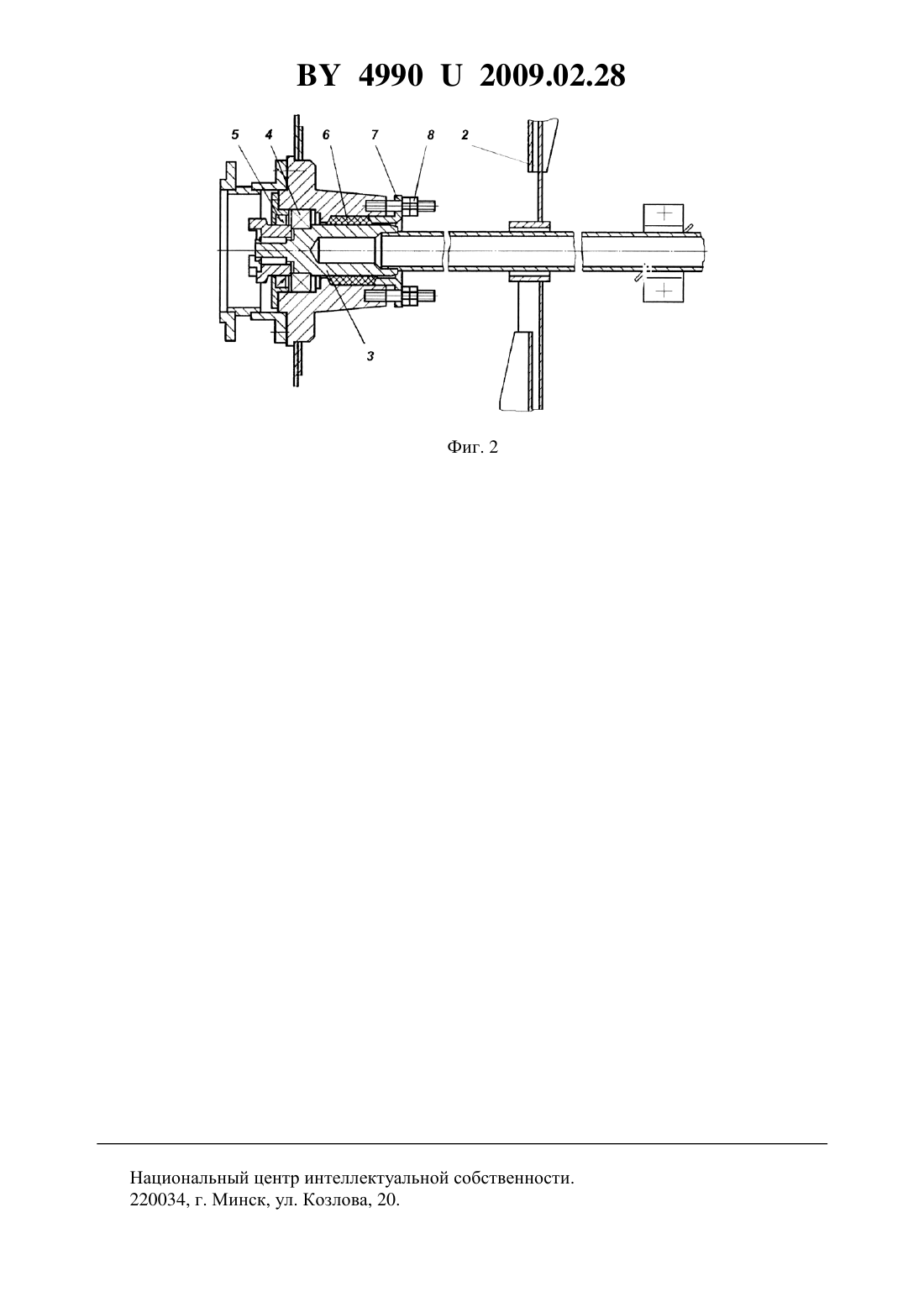

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦИСТЕРНА К АГРЕГАТУ ДЛЯ УХОДА ЗА ГИДРОТЕХНИЧЕСКИМИ СООРУЖЕНИЯМИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Бельский Анатолий Семенович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Цистерна к агрегату для ухода за гидротехническими сооружениями, содержащая загрузочный люк, сливной кран, мешалку с валом на подшипниковых опорах с манжетами,отличающаяся тем, что с внутренней стороны цистерны манжеты выполнены в виде набивных сальников, снизу цистерны, на уровне сальников, выполнены люки с крышками, а сливной кран расположен на одной из крышек люка. Фиг. 1 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к машинам для посева семян вместе с водой, а также для смешивания других компонентов с водой. 49902009.02.28 Известна цистерна гидросеялки, содержащая загрузочный люк, сливной кран, мешалку с валом на подшипниковых опорах и манжетами. Недостатком данной цистерны является ненадежная защита подшипников скольжения манжетами в виде втулок, как отражено на чертежах и выполнено в натурных образцах гидросеялки МК-14 А 1. Даже при их незначительном износе происходит протекание гидросмеси через подшипники, отчего в результате коррозии они быстро выходят из строя 1. Задачей предлагаемой полезной модели является повышение надежности использования цистерны. Задача решается тем, что с внутренней стороны цистерны, содержащей загрузочный люк, сливной кран, мешалку с валом на подшипниковых опорах с манжетами, подшипники защищены набивными сальниками с регулировкой степени их уплотнения. Снизу, на уровне расположения сальников, выполнены люки с крышками, через которые обеспечивается доступ для регулировки сальников, при этом сливной кран расположен на одной из крышек люка. Сущность технического решения поясняется чертежами, где на фиг. 1 изображен общий вид цистерны, на фиг. 2 - подшипниковая опора (А-А фиг. 1). В цистерне 1 установлена лопастная мешалка 2, цапфы 3 которой расположены в подшипниковых опорах. Каждая опора содержит подшипник 4, манжету 5, набивной сальник 6, втулку 7, перемещение которой регулируется гайками 8. Регулировочные гайки 8 расположены над люками 9 и 10, выполненными снизу цистерны 1 и имеющими крышки 11 и 12. На крышке 11 смонтирован сливной кран 13. Сверху цистерны установлен загрузочный люк с крышкой 14. На одной из цапф 3 на валу мешалки 2 расположена приводная звездочка 15. Кроме того, на стене цистерны предусмотрен трубопровод 16 с краном. Принцип работы цистерны 1 заключается в следующем. Воду заливают через загрузочный люк, открыв крышку 14, или через трубопровод 16. Компоненты гидросмеси (семена, удобрения, мульчирующие материалы и др.) засыпают через загрузочный люк. Включают привод и через звездочку 15 приводят во вращение мешалку 2, которая своими лопастями производит перемешивание компонентов в цистерне 1. В процессе заправки цистерны 1 и при работе мешалки 2 вода и включения гидросмеси не проникают в подшипник 4. На их пути расположен сальник 6, материал которого имеет специальную водонепроницаемую пропитку. Сальник по мере износа уплотняют втулкой 7, заворачивая гайки 8. Торцевая часть втулки 7, а также полость корпуса подшипника, где расположен материал сальника 6, имеют наклонные фаски для направленного смещения сальника к цапфе 3 во время затяжки гайками 8. С наружной стороны подшипник 4 защищен манжетой 5. Доступ для регулировки сальников обеспечивается через люки 9 и 10. Для этого демонтируют крышки 11 и 12, а после регулировки сальников ими закрывают люки. На крышке 11 задней установлен сливной кран 13. Это обусловлено тем, что в люке 9 накапливаются побочные твердые включения из содержимого цистерны 1, которые периодически необходимо удалять. Расчеты показывают, что у предложенного технического решения срок эксплуатации подшипниковых опор увеличится почти в 2 раза по сравнению с прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
