Геотехническая решетка

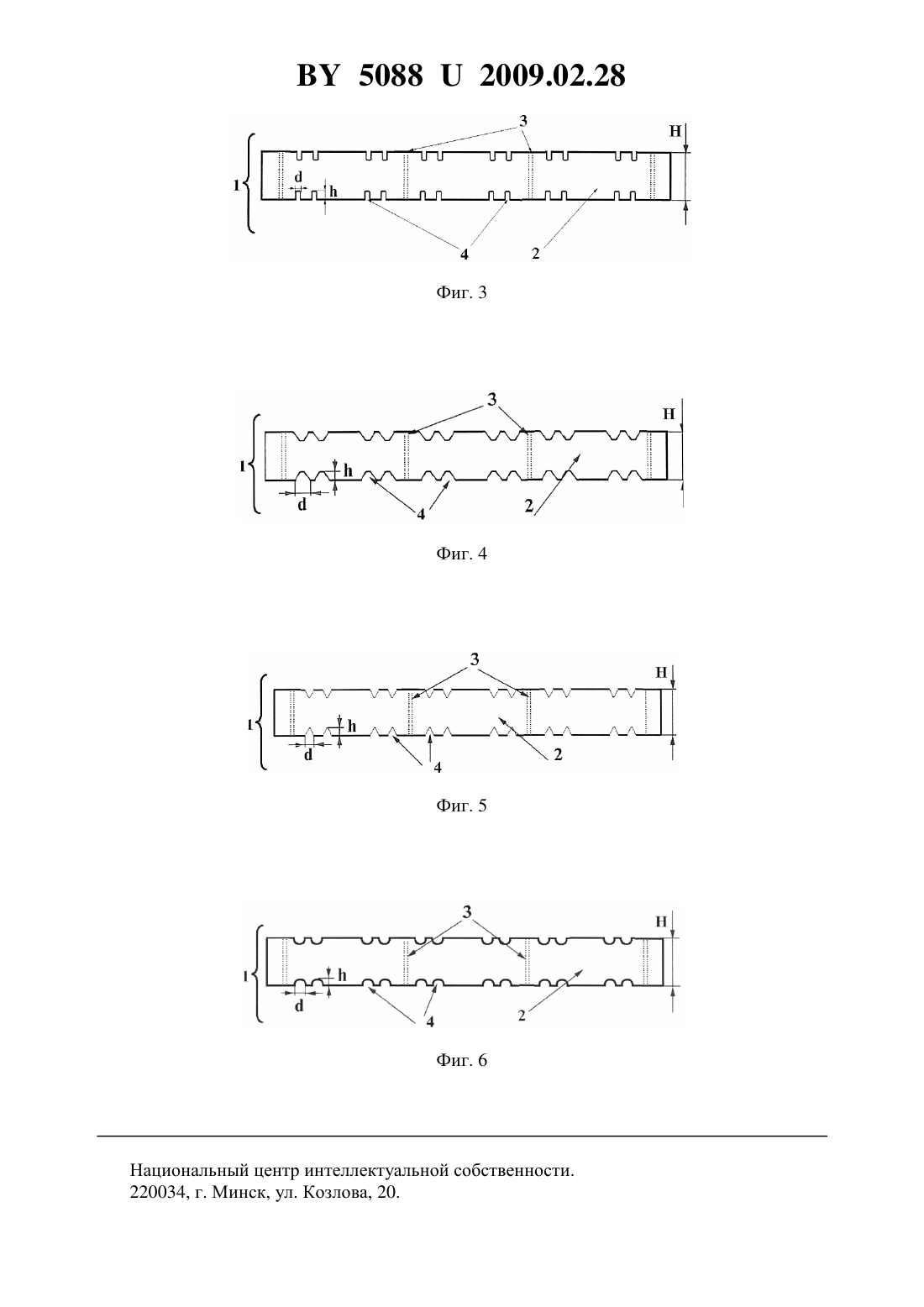

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Ахременко Александр Антонович Войтович Татьяна Федоровна Грибок Виктор Викторович Кучик Антон Антонович Рудник Валерий Николаевич(73) Патентообладатель Общество с дополнительной ответственностью НТМ 2000(57) 1. Геотехническая решетка, представляющая собой пакет гибких полимерных полос,скрепленных между собой сварными швами, полученными термической сваркой под давлением, располагающимися в шахматном порядке, при раскладывании которого образуются ряды ячеек, отличающаяся тем, что полимерные полосы изготовлены методом экструзии из композиции вторичных полиэтиленов низкого и высокого давления и дополнительно в верхней и/или нижней торцевой части по длине полимерных полос между сварными швами расположены конструктивные элементы, выполненные в виде комбинаций углублений. 2. Геотехническая решетка по п. 1, отличающаяся тем, что углубления в верхней и/или нижней части по длине полимерных полос выполнены в форме прямоугольника. 3. Геотехническая решетка по п. 1, отличающаяся тем, что углубления в верхней и/или нижней части по длине полимерных полос выполнены в форме трапеции. 4. Геотехническая решетка по п. 1, отличающаяся тем, что углубления в верхней и/или нижней части по длине полимерных полос выполнены в форме треугольника. 5. Геотехническая решетка по п. 1, отличающаяся тем, что углубления в верхней и/или нижней части по длине полимерных полос выполнены в форме полукруга. 50882009.02.28 6. Геотехническая решетка по п. 1, отличающаяся тем, что соотношение высоты полимерной полосы Н к глубине конструктивного элемента/ составляет 5-10, а соотношение ширины конструктивного элементак глубине выреза/ составляет 1-4. 7. Геотехническая решетка по п. 1, отличающаяся тем, что количество углублений в торцах полимерных полос между сварными швами 2-4.(56) 1. Патент 3635 , МПК Е 02 17/20, 2007.06.30. 2. Патент 2152480 С 1, МПК Е 02 17/20, 2000.07.10 (прототип). 3. Снежков В., Громыко Ю. Жизнь после жизни. Вторая жизнь / Упаковочные материалы из полимеров / Найдено из Интернет//////. Полезная модель относится к области ландшафтного дизайна, в частности для укрепления склонов, береговых линий и русел водоемов, а также для предотвращения эрозии подводной береговой зоны озер и водоемов, территорий автостоянок, автозаправочных станций. Известна геотехническая решетка 1, служащая для укрепления откосов и дорожного основания, составленная из пакета, скрепленных между собой в шахматном порядке полимерных полос, изготовленных из полиэтилена низкого давления с введением светостабилизатора, а конструктивные элементы выполнены в виде комбинаций рифлений и/или отверстий в плоскости полимерных полос, причем сварные швы получены ультразвуковой сваркой. Как известно, качественная ультразвуковая сварка происходит благодаря местному воздействию высокочастотной энергии колебаний только при хорошем контакте поверхностей деталей и под давлением, что достигается благодаря гладкой поверхности полимерных полос. В результате передачи ультразвуковых колебаний через волноводы к излучателю происходит трение поверхностей и выделение тепловой энергии по периметру излучателя и, следовательно, в этих местах образуется холодная сварка. В 1 используются сплошные комбинации рифлений на полимерных полосах, по которым проходит и ультразвуковой шов. При соприкосновении двух полос с рифлениями в местах соединения их образуются пустоты даже под давлением. Глубина рифлений не более четверти толщины полимерной полосы 1, а при использовании обеих полос с рифлениями глубина пустот между смежными полосами достигает половины толщины полосы. Также известно, что передача ультразвуковых колебаний по образовавшимся пустотам не происходит. В результате технические характеристики в месте сварки при использовании рифленой поверхности полимерных полос могут не достичь ожидаемых показателей надежности и качества сварного шва с использованием ультразвуковой сварки. Использование на полимерных полосах конструктивных элементов в виде впадин,рифлений и отверстий, расположенных в шахматном порядке, существенно снижает разрывные характеристики полиэтиленовой полосы. Наиболее близким к заявляемой полезной модели является устройство для укрепления откосов и дорожного основания 2, представляющее собой пакет из гибких полимерных полос, расположенных в несколько рядов и соединенных между собой в шахматном порядке по длине полос с возможностью образования при растягивании полос в направлении,нормальном к поверхности полос, ячеистой конструкции, а соединение полос выполнено термосваркой под давлением. Известное устройство обладает недостаточным зацеплением с основанием укрепляемого участка и с надрешеточным слоем почвы. 2 50882009.02.28 Задачей полезной модели по отношению к вышеописанному устройству 2 является повышение ее укрепляющих свойств. Для достижения поставленной задачи в заявляемой геотехнической решетке, представляющей пакет из гибких полимерных полос, расположенных в несколько рядов и скрепленных между собой в шахматном порядке сварными швами, полученными термосваркой под давлением и образующих ячеистую структуру при растягивании полос, причем полимерные полосы выполнены методом экструзии из композиции вторичных полиэтиленов низкого и высокого давления, а в верхней и/или нижней торцевой части по длине полимерных полос между сварными швами расположены конструктивные элементы в виде комбинаций углублений. Количество углублений в торцах полимерных полос от 2 до 4, причем они могут иметь различную форму, например прямоугольника, трапеции, треугольника, полукруга. Соотношение высоты полимерной полосы Н к глубине конструктивного элемента/ составляет 5-10, а соотношение ширины конструктивного элементак глубине/ составляет 1-4. В настоящее время в стране, как и во всем мире, остро стоит задача по утилизации отходов полиэтилена, состоящих из комбинаций различных полимеров, и является очень трудоемкой, но вместе с тем и перспективной задачей. Вторичное полимерное сырье может перерабатываться по той же технологии и примерно с теми же конечными свойствами, что и первичные пластики 3. Заявляемая модель производится из композиции вторичных полиэтиленов высокого и низкого давлений. Результаты испытаний на разрыв шва, проведенных НИИЦСМ БНТУ,показывают, что технические характеристики заявляемой геотехнической решетки не уступают аналогам геотехнических решеток, изготовленных из первичных полиэтиленов,что позволяет, на наш взгляд, без каких-либо ограничений использовать их в областях,перечисленных для заявляемой полезной модели. Важным моментом является то, что при этом параллельно и эффективно решается задача использования (утилизации) вторичных полиэтиленов. Полимерные полосы выполнены методом экструзии из композиции вторичных полиэтиленов низкого и высокого давления с гладкой поверхностью и без перфорации. Конструктивные элементы выполнены в виде комбинаций углублений в форме различных геометрических фигур в верхней и/или нижней части по длине полимерных полос и существенно повышают сцепление геотехнической решетки с грунтом. В нижней части соприкосновения геотехнической решетки с грунтом конструктивные элементы увеличивают зацепление геотехнической решетки с основанием укрепляемого участка, что значительно повышает сопротивление сдвига пласта укрепляемого грунта относительно рельефа склона. Конструктивные элементы в верхней части геотехнической решетки препятствуют сдвигу верхнего, надрешеточного слоя грунта. На фиг. 1 представлена геотехническая решетка в сложенном состоянии. На фиг. 2 представлена геотехническая решетка в разложенном состоянии (вид сверху). На фиг. 3 представлен фрагмент геотехнической решетки с конструктивным элементом в форме прямоугольника (вид спереди). На фиг. 4 представлен фрагмент геотехнической решетки с конструктивным элементом в форме трапеции (вид спереди). На фиг. 5 представлен фрагмент геотехнической решетки с конструктивным элементом в форме треугольника (вид спереди). На фиг. 6 представлен фрагмент геотехнической решетки с конструктивным элементом в форме полукруга (вид спереди). Геотехническая решетка (фиг. 1) составлена из пакета 1, полимерных полос 2, скрепленных сварными швами 3 (фиг. 2, 3, 4, 5, 6). В верхней торцевой части полимерной полосы, изготовленной методом экструзии, согласно, например, ТУ 400047 620.001-2008, и в нижней расположены конструктивные элементы 4 в виде углублений (фиг. 1, 3, 4, 5, 6). 3 50882009.02.28 Конструктивные элементы вырезаются в сложенном состоянии (фиг. 1) в пакете с помощью инструмента, имеющего определенную конфигурацию, обеспечивающего вырез заданной формы углублений 4 (фиг. 3, 4, 5, 6). Рекомендуемая и наиболее оптимальная длина полимерных полос 2 не должна превышать пяти метров, а их ширина находится в диапазоне 0,050,30 м. При раскладывании пакета 1 (фиг. 2) в направлении, нормальном к поверхности полос 2 образуются ячейки 5, причем диагонали каждой ячейки должны быть равны между собой,а ширина геотехнической решетки становится равной 2,15 м при длине полос 2 в 3,30 м и шаге их сварки в 470 мм. Ниже приводится пример наиболее часто встречающегося применения геотехнической решетки для укрепления склонов, причем последовательность выполнения работ выбирается в направлении преимущественно сверху вниз или вперед по фронту работ. Растягивают пакет 1 (фиг. 1) в направлении, нормальном к поверхности полимерных полос 2, с возможностью образования рядов ячеек 5 (фиг. 2), при этом полимерные полосы 2 образуют ячеистую структуру. На следующем этапе работ развернутую геотехническую решетку (фиг. 2) укладывают на предварительно подготовленную (очищенную от сорняков и уплотненную) поверхность склона вручную или при помощи механических средств. Далее развернутая геотехническая решетка по периметру укрепляется анкерами, а при необходимости, в зависимости от крутизны откоса, в шахматном порядке укрепление проводят по всей площади геотехнической решетки через ячейку 5 (фиг. 2). Соединение соседних геотехнических решеток производится с помощью степлера или за счет анкеровки. Затем в образовавшиеся ячейки 5 засыпают и утрамбовывают щебень, гравий, песчано-грунтовую смесь, грунт или иной материал, в зависимости от технологии укрепления склонов, береговых линий и русел водоемов, территорий автостоянок. Поверхностный, надрешеточный слой грунта высотой не более 5 см на склонах различной крутизны, укрепленный геотехнической решеткой, образует прочный газон с рельефной структурой склона, являясь при этом элементом ландшафтного дизайна. В конечном итоге описанные выше технические характеристики полезной модели будут способствовать повышению надежности использования геотехнической решетки при применении ее для укрепления различных естественных природных образований. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
