Отопительная печь

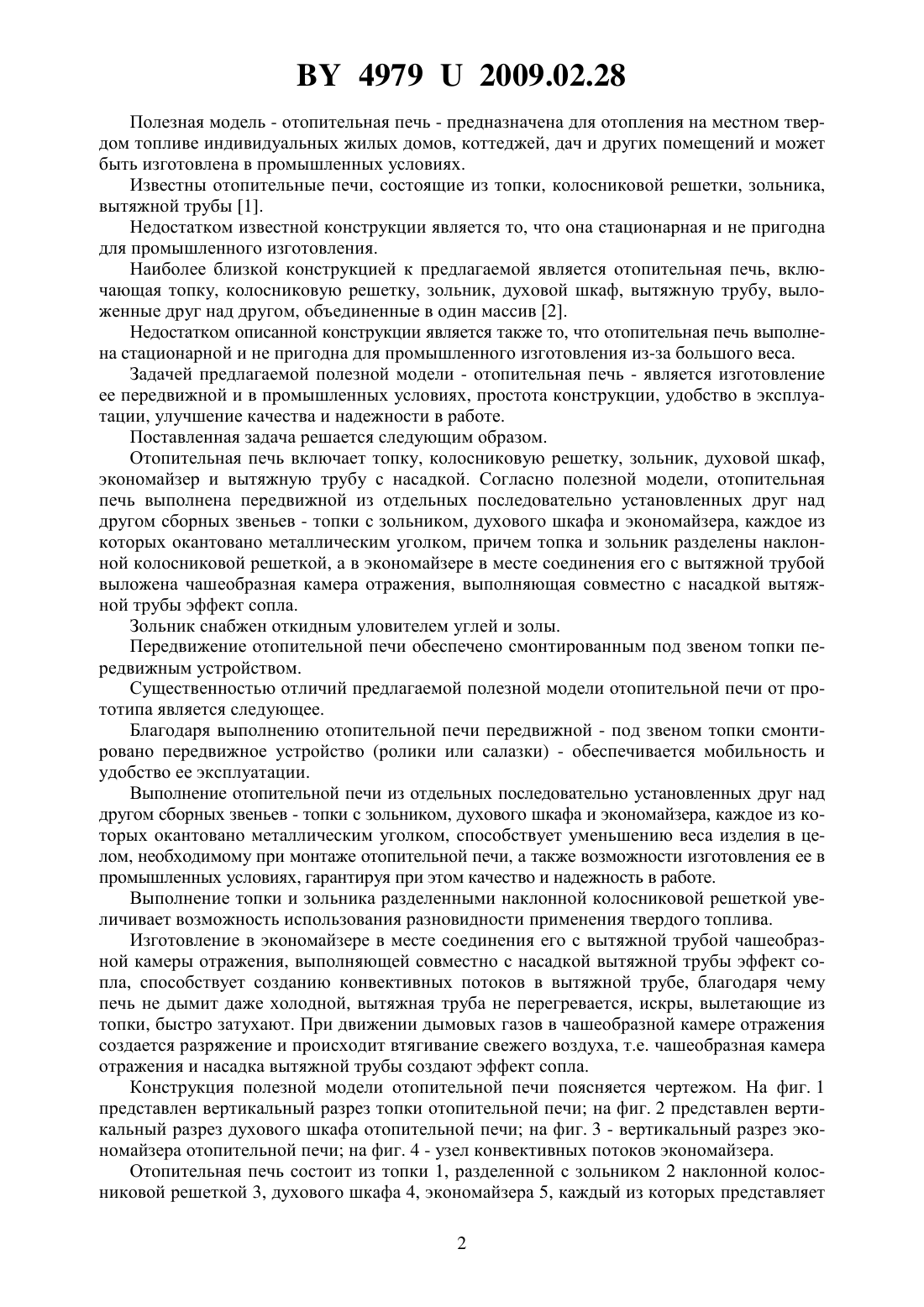

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сасин Анатолий Николаевич(72) Автор Сасин Анатолий Николаевич(73) Патентообладатель Сасин Анатолий Николаевич(57) 1. Отопительная печь, включающая топку, колосниковую решетку, зольник, духовой шкаф, экономайзер, вытяжную трубу с насадкой, отличающаяся тем, что отопительная печь выполнена передвижной из отдельных последовательно установленных друг над другом сборных звеньев - топки с зольником, духового шкафа и экономайзера, каждое из которых окантовано металлическим уголком, причем топка и зольник разделены наклонной колосниковой решеткой, а в экономайзере, в месте соединения его с вытяжной трубой, выложена чашеобразная камера отражения, создающая совместно с насадкой вытяжной трубы эффект сопла. 2. Отопительная печь по п. 1, отличающаяся тем, что зольник снабжен откидным уловителем углей и золы. 3. Отопительная печь по п. 1, отличающаяся тем, что под звеном топки смонтировано передвижное устройство. 49792009.02.28 Полезная модель - отопительная печь - предназначена для отопления на местном твердом топливе индивидуальных жилых домов, коттеджей, дач и других помещений и может быть изготовлена в промышленных условиях. Известны отопительные печи, состоящие из топки, колосниковой решетки, зольника,вытяжной трубы 1. Недостатком известной конструкции является то, что она стационарная и не пригодна для промышленного изготовления. Наиболее близкой конструкцией к предлагаемой является отопительная печь, включающая топку, колосниковую решетку, зольник, духовой шкаф, вытяжную трубу, выложенные друг над другом, объединенные в один массив 2. Недостатком описанной конструкции является также то, что отопительная печь выполнена стационарной и не пригодна для промышленного изготовления из-за большого веса. Задачей предлагаемой полезной модели - отопительная печь - является изготовление ее передвижной и в промышленных условиях, простота конструкции, удобство в эксплуатации, улучшение качества и надежности в работе. Поставленная задача решается следующим образом. Отопительная печь включает топку, колосниковую решетку, зольник, духовой шкаф,экономайзер и вытяжную трубу с насадкой. Согласно полезной модели, отопительная печь выполнена передвижной из отдельных последовательно установленных друг над другом сборных звеньев - топки с зольником, духового шкафа и экономайзера, каждое из которых окантовано металлическим уголком, причем топка и зольник разделены наклонной колосниковой решеткой, а в экономайзере в месте соединения его с вытяжной трубой выложена чашеобразная камера отражения, выполняющая совместно с насадкой вытяжной трубы эффект сопла. Зольник снабжен откидным уловителем углей и золы. Передвижение отопительной печи обеспечено смонтированным под звеном топки передвижным устройством. Существенностью отличий предлагаемой полезной модели отопительной печи от прототипа является следующее. Благодаря выполнению отопительной печи передвижной - под звеном топки смонтировано передвижное устройство (ролики или салазки) - обеспечивается мобильность и удобство ее эксплуатации. Выполнение отопительной печи из отдельных последовательно установленных друг над другом сборных звеньев - топки с зольником, духового шкафа и экономайзера, каждое из которых окантовано металлическим уголком, способствует уменьшению веса изделия в целом, необходимому при монтаже отопительной печи, а также возможности изготовления ее в промышленных условиях, гарантируя при этом качество и надежность в работе. Выполнение топки и зольника разделенными наклонной колосниковой решеткой увеличивает возможность использования разновидности применения твердого топлива. Изготовление в экономайзере в месте соединения его с вытяжной трубой чашеобразной камеры отражения, выполняющей совместно с насадкой вытяжной трубы эффект сопла, способствует созданию конвективных потоков в вытяжной трубе, благодаря чему печь не дымит даже холодной, вытяжная труба не перегревается, искры, вылетающие из топки, быстро затухают. При движении дымовых газов в чашеобразной камере отражения создается разряжение и происходит втягивание свежего воздуха, т.е. чашеобразная камера отражения и насадка вытяжной трубы создают эффект сопла. Конструкция полезной модели отопительной печи поясняется чертежом. На фиг. 1 представлен вертикальный разрез топки отопительной печи на фиг. 2 представлен вертикальный разрез духового шкафа отопительной печи на фиг. 3 - вертикальный разрез экономайзера отопительной печи на фиг. 4 - узел конвективных потоков экономайзера. Отопительная печь состоит из топки 1, разделенной с зольником 2 наклонной колосниковой решеткой 3, духового шкафа4, экономайзера 5, каждый из которых представляет 2 49792009.02.28 собой отдельное сборное звено, окантованное металлическим уголком 6. В экономайзере в месте соединения его с вытяжной трубой 7 выполнена чашеобразная камера отражения 8,вытяжная труба в верхней части снабжена насадкой 9, создающей с чашеобразной камерой отражения экономайзера эффект сопла. Зольник выполнен с откидным уловителем 10 углей и золы. Под топкой отопительной печи смонтировано передвижное устройство 11(ролики или салазки) для ее передвижения. Полезная модель - отопительная печь - работает следующим образом. Твердое топливо помещается в топку 1 на колосниковую решетку 3, выполненную наклонной для увеличения возможности использования разновидности твердого топлива, поджигается. Дымовые газы проходят звено духового шкафа 4 и поступают в экономайзер 5 и далее в чашеобразную камеру отражения 8, где, благодаря предложенной конструкции экономайзера 5 и насадке 9 вытяжной трубы 7, создаются конвективные потоки, способствующие улучшению тяги отопительной печи (печь не дымит даже холодной, т.е. при растапливании), искры, вылетающие из топки, быстрее затухают (догорают), благодаря втягиванию свежего воздуха в чашеобразную камеру отражения 8 через насадку 9 вытяжной трубы 7. Для обеспечения удобства в эксплуатации и соблюдения техники безопасности зольник оборудован откидным уловителем 10 углей и золы. Для обеспечения выполнения функции передвижения отопительной печи в нижней части топки 1 монтируется передвижное устройство 11 (ролики или салазки). Использование предлагаемой конструкции отопительной печи в отличие от прототипа позволяет обеспечить эффективное использование твердых местных топлив, придает мобильность отопительной печи, возможность изготовления ее в промышленных условиях,благодаря чему улучшается ее качество изготовления, надежность в работе и техника безопасности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
