Утилизационная печь Королева

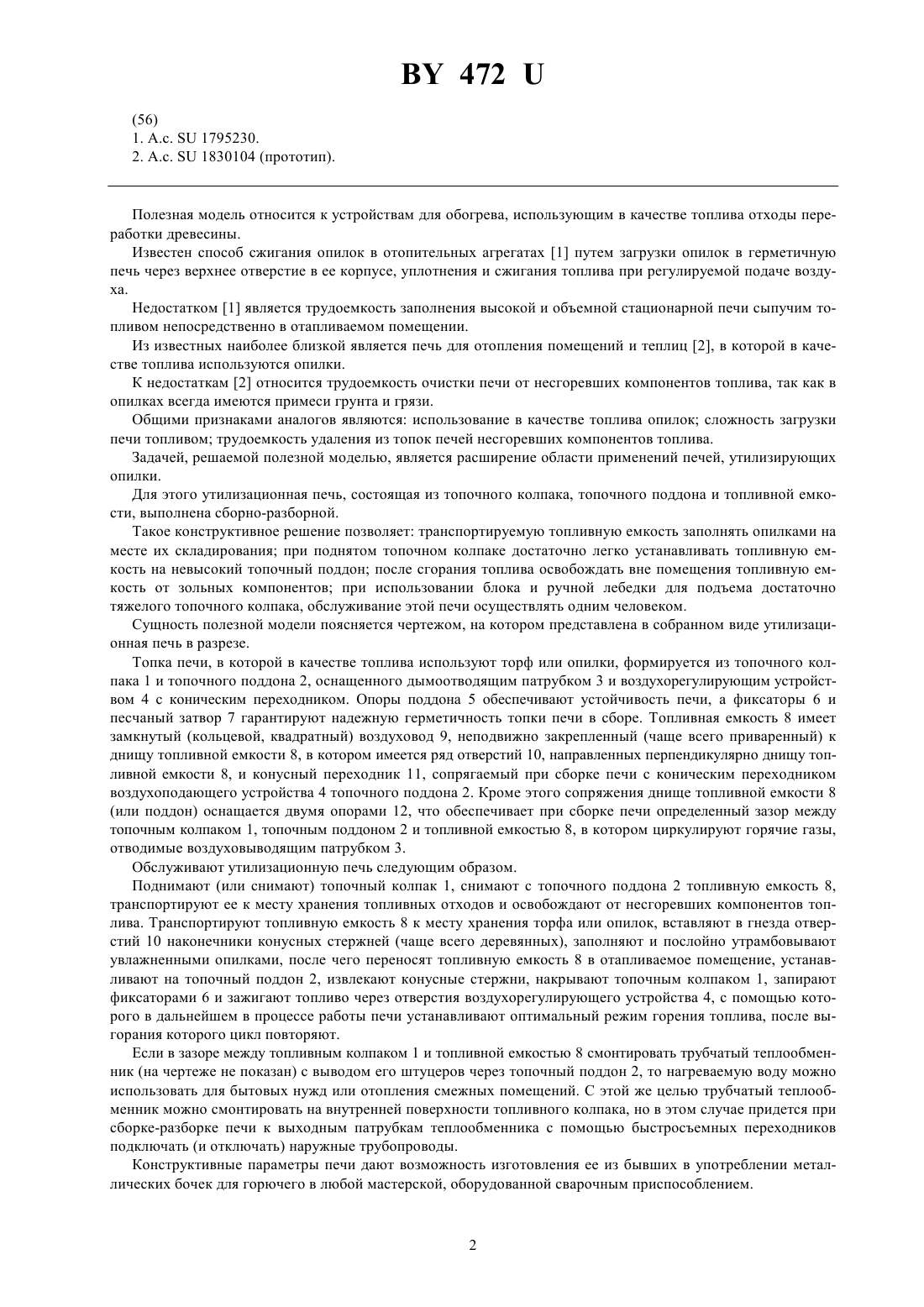

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Утилизационная печь, использующая в качестве топлива торф или древесные опилки, содержащая топочный колпак, топочный поддон, оснащенный воздухорегулирующим устройством и песчаным затвором герметизации, топливную емкость и спиральный трубчатый теплообменник, отличающаяся тем, что сборноразборная конструкция герметичной топки выполнена с возможностью простоты извлечения топливной емкости с низкого топочного поддона при поднятом топочном колпаке. 2. Утилизационная печь по п. 1, отличающаяся тем, что конструкция печи выполнена с возможностью ее обслуживания одним оператором, при использовании блока и ручной лебедки для подъема достаточно тяжелого топочного колпака. 3. Утилизационная печь по п. 1, отличающаяся тем, что конструкция печи выполнена с возможностью изготовления ее из бывших в употреблении металлических бочек для горючего в мастерской, оборудованной сварочным оборудованием, что сводит стоимость печи до минимума. 4. Утилизационная печь по п. 1, отличающаяся тем, что песчаный затвор обеспечивает герметизацию топки, состоящей из достаточно массивного топочного колпака и топочного поддона, что дает возможность управлять процессом горения топлива с помощью воздухорегулирующего устройства. 5. Утилизационная печь по п. 1, отличающаяся тем, что теплообменник, расположенный в зазоре между топливной емкостью и топочным колпаком, дает возможность использовать горячую воду для бытовых нужд или отопления смежных помещений. Полезная модель относится к устройствам для обогрева, использующим в качестве топлива отходы переработки древесины. Известен способ сжигания опилок в отопительных агрегатах 1 путем загрузки опилок в герметичную печь через верхнее отверстие в ее корпусе, уплотнения и сжигания топлива при регулируемой подаче воздуха. Недостатком 1 является трудоемкость заполнения высокой и объемной стационарной печи сыпучим топливом непосредственно в отапливаемом помещении. Из известных наиболее близкой является печь для отопления помещений и теплиц 2, в которой в качестве топлива используются опилки. К недостаткам 2 относится трудоемкость очистки печи от несгоревших компонентов топлива, так как в опилках всегда имеются примеси грунта и грязи. Общими признаками аналогов являются использование в качестве топлива опилок сложность загрузки печи топливом трудоемкость удаления из топок печей несгоревших компонентов топлива. Задачей, решаемой полезной моделью, является расширение области применений печей, утилизирующих опилки. Для этого утилизационная печь, состоящая из топочного колпака, топочного поддона и топливной емкости, выполнена сборно-разборной. Такое конструктивное решение позволяет транспортируемую топливную емкость заполнять опилками на месте их складирования при поднятом топочном колпаке достаточно легко устанавливать топливную емкость на невысокий топочный поддон после сгорания топлива освобождать вне помещения топливную емкость от зольных компонентов при использовании блока и ручной лебедки для подъема достаточно тяжелого топочного колпака, обслуживание этой печи осуществлять одним человеком. Сущность полезной модели поясняется чертежом, на котором представлена в собранном виде утилизационная печь в разрезе. Топка печи, в которой в качестве топлива используют торф или опилки, формируется из топочного колпака 1 и топочного поддона 2, оснащенного дымоотводящим патрубком 3 и воздухорегулирующим устройством 4 с коническим переходником. Опоры поддона 5 обеспечивают устойчивость печи, а фиксаторы 6 и песчаный затвор 7 гарантируют надежную герметичность топки печи в сборе. Топливная емкость 8 имеет замкнутый (кольцевой, квадратный) воздуховод 9, неподвижно закрепленный (чаще всего приваренный) к днищу топливной емкости 8, в котором имеется ряд отверстий 10, направленных перпендикулярно днищу топливной емкости 8, и конусный переходник 11, сопрягаемый при сборке печи с коническим переходником воздухоподающего устройства 4 топочного поддона 2. Кроме этого сопряжения днище топливной емкости 8(или поддон) оснащается двумя опорами 12, что обеспечивает при сборке печи определенный зазор между топочным колпаком 1, топочным поддоном 2 и топливной емкостью 8, в котором циркулируют горячие газы,отводимые воздуховыводящим патрубком 3. Обслуживают утилизационную печь следующим образом. Поднимают (или снимают) топочный колпак 1, снимают с топочного поддона 2 топливную емкость 8,транспортируют ее к месту хранения топливных отходов и освобождают от несгоревших компонентов топлива. Транспортируют топливную емкость 8 к месту хранения торфа или опилок, вставляют в гнезда отверстий 10 наконечники конусных стержней (чаще всего деревянных), заполняют и послойно утрамбовывают увлажненными опилками, после чего переносят топливную емкость 8 в отапливаемое помещение, устанавливают на топочный поддон 2, извлекают конусные стержни, накрывают топочным колпаком 1, запирают фиксаторами 6 и зажигают топливо через отверстия воздухорегулирующего устройства 4, с помощью которого в дальнейшем в процессе работы печи устанавливают оптимальный режим горения топлива, после выгорания которого цикл повторяют. Если в зазоре между топливным колпаком 1 и топливной емкостью 8 смонтировать трубчатый теплообменник (на чертеже не показан) с выводом его штуцеров через топочный поддон 2, то нагреваемую воду можно использовать для бытовых нужд или отопления смежных помещений. С этой же целью трубчатый теплообменник можно смонтировать на внутренней поверхности топливного колпака, но в этом случае придется при сборке-разборке печи к выходным патрубкам теплообменника с помощью быстросъемных переходников подключать (и отключать) наружные трубопроводы. Конструктивные параметры печи дают возможность изготовления ее из бывших в употреблении металлических бочек для горючего в любой мастерской, оборудованной сварочным приспособлением. 472 Предлагаемая печь обеспечивает возможность использовать в качестве топлива опилки, которые сегодня вывозят на свалки деревообрабатывающие предприятия и лесохозяйства Беларуси, а широкое внедрение этих печей будет способствовать выполнению задач энергосбережения. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
