Универсальная переносная печь Королева

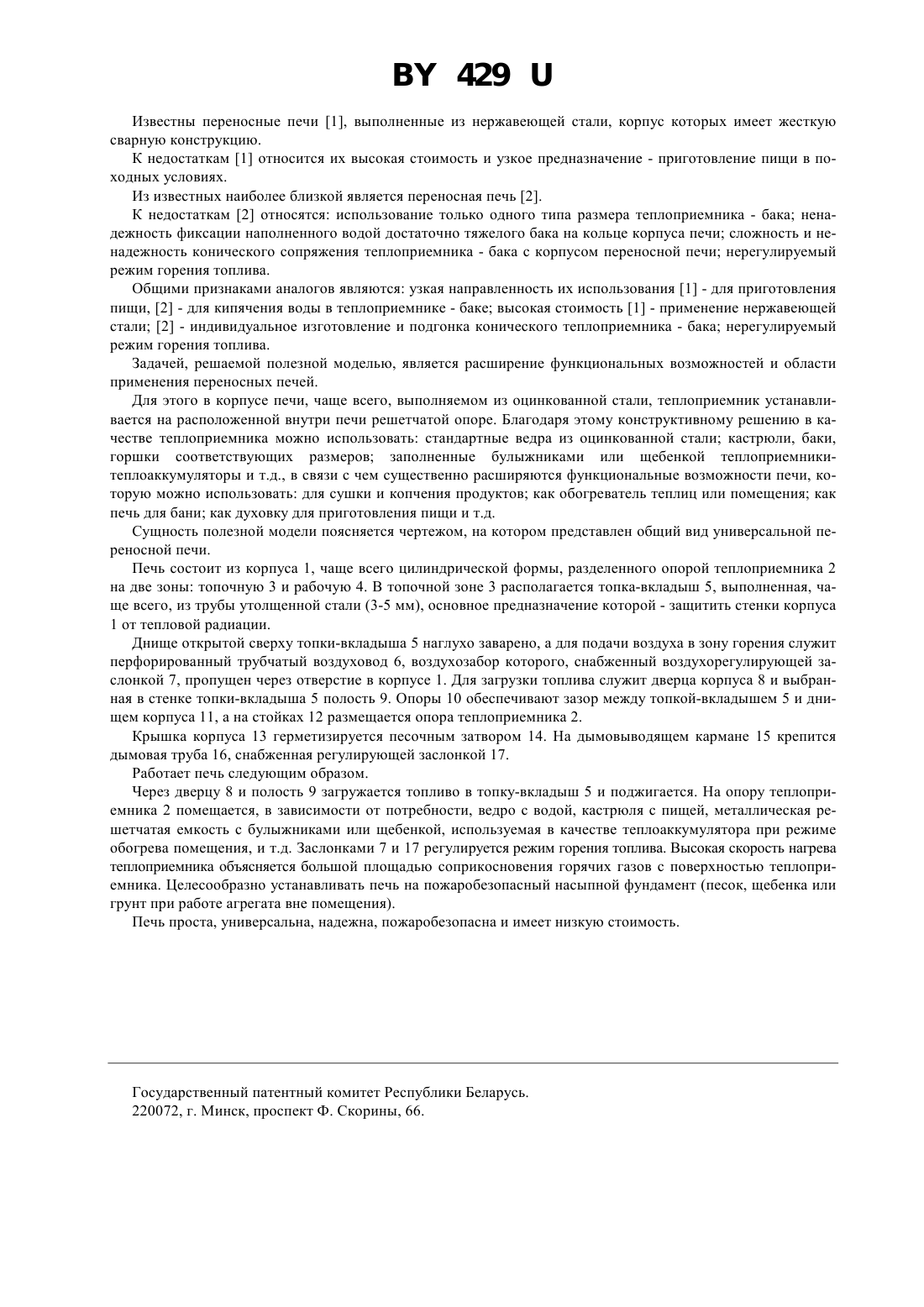

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УНИВЕРСАЛЬНАЯ ПЕРЕНОСНАЯ ПЕЧЬ КОРОЛЕВА(73) Патентообладатель Королев Геннадий тальевич(57) 1. Универсальная переносная печь, включающая корпус, топку-вкладыш, опору теплоприемника и различные типы сменных теплоприемников, отличающаяся тем, что теплоприемник, находящийся в рабочей зоне печи, со всех сторон подвержен воздействию горячих дымовых газов и тепловой радиации, что существенно ускоряет его нагрев. 2. Печь по п. 1, отличающаяся тем, что использование различных теплоприемников позволяет в широких пределах менять функциональное предназначение печи приготовление пищи обогреватель теплиц или помещения с теплоаккумулятором печь бани сушка и копчение продуктов кипячение воды и т.д. Полезная модель относится к переносным отопительно-варочным устройствам для походных условий и помещений с сезонным и временным пребыванием людей. 429 Известны переносные печи 1, выполненные из нержавеющей стали, корпус которых имеет жесткую сварную конструкцию. К недостаткам 1 относится их высокая стоимость и узкое предназначение - приготовление пищи в походных условиях. Из известных наиболее близкой является переносная печь 2. К недостаткам 2 относятся использование только одного типа размера теплоприемника - бака ненадежность фиксации наполненного водой достаточно тяжелого бака на кольце корпуса печи сложность и ненадежность конического сопряжения теплоприемника - бака с корпусом переносной печи нерегулируемый режим горения топлива. Общими признаками аналогов являются узкая направленность их использования 1 - для приготовления пищи, 2 - для кипячения воды в теплоприемнике - баке высокая стоимость 1 - применение нержавеющей стали 2 - индивидуальное изготовление и подгонка конического теплоприемника - бака нерегулируемый режим горения топлива. Задачей, решаемой полезной моделью, является расширение функциональных возможностей и области применения переносных печей. Для этого в корпусе печи, чаще всего, выполняемом из оцинкованной стали, теплоприемник устанавливается на расположенной внутри печи решетчатой опоре. Благодаря этому конструктивному решению в качестве теплоприемника можно использовать стандартные ведра из оцинкованной стали кастрюли, баки,горшки соответствующих размеров заполненные булыжниками или щебенкой теплоприемникитеплоаккумуляторы и т.д., в связи с чем существенно расширяются функциональные возможности печи, которую можно использовать для сушки и копчения продуктов как обогреватель теплиц или помещения как печь для бани как духовку для приготовления пищи и т.д. Сущность полезной модели поясняется чертежом, на котором представлен общий вид универсальной переносной печи. Печь состоит из корпуса 1, чаще всего цилиндрической формы, разделенного опорой теплоприемника 2 на две зоны топочную 3 и рабочую 4. В топочной зоне 3 располагается топка-вкладыш 5, выполненная, чаще всего, из трубы утолщенной стали (3-5 мм), основное предназначение которой - защитить стенки корпуса 1 от тепловой радиации. Днище открытой сверху топки-вкладыша 5 наглухо заварено, а для подачи воздуха в зону горения служит перфорированный трубчатый воздуховод 6, воздухозабор которого, снабженный воздухорегулирующей заслонкой 7, пропущен через отверстие в корпусе 1. Для загрузки топлива служит дверца корпуса 8 и выбранная в стенке топки-вкладыша 5 полость 9. Опоры 10 обеспечивают зазор между топкой-вкладышем 5 и днищем корпуса 11, а на стойках 12 размещается опора теплоприемника 2. Крышка корпуса 13 герметизируется песочным затвором 14. На дымовыводящем кармане 15 крепится дымовая труба 16, снабженная регулирующей заслонкой 17. Работает печь следующим образом. Через дверцу 8 и полость 9 загружается топливо в топку-вкладыш 5 и поджигается. На опору теплоприемника 2 помещается, в зависимости от потребности, ведро с водой, кастрюля с пищей, металлическая решетчатая емкость с булыжниками или щебенкой, используемая в качестве теплоаккумулятора при режиме обогрева помещения, и т.д. Заслонками 7 и 17 регулируется режим горения топлива. Высокая скорость нагрева теплоприемника объясняется большой площадью соприкосновения горячих газов с поверхностью теплоприемника. Целесообразно устанавливать печь на пожаробезопасный насыпной фундамент (песок, щебенка или грунт при работе агрегата вне помещения). Печь проста, универсальна, надежна, пожаробезопасна и имеет низкую стоимость. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
