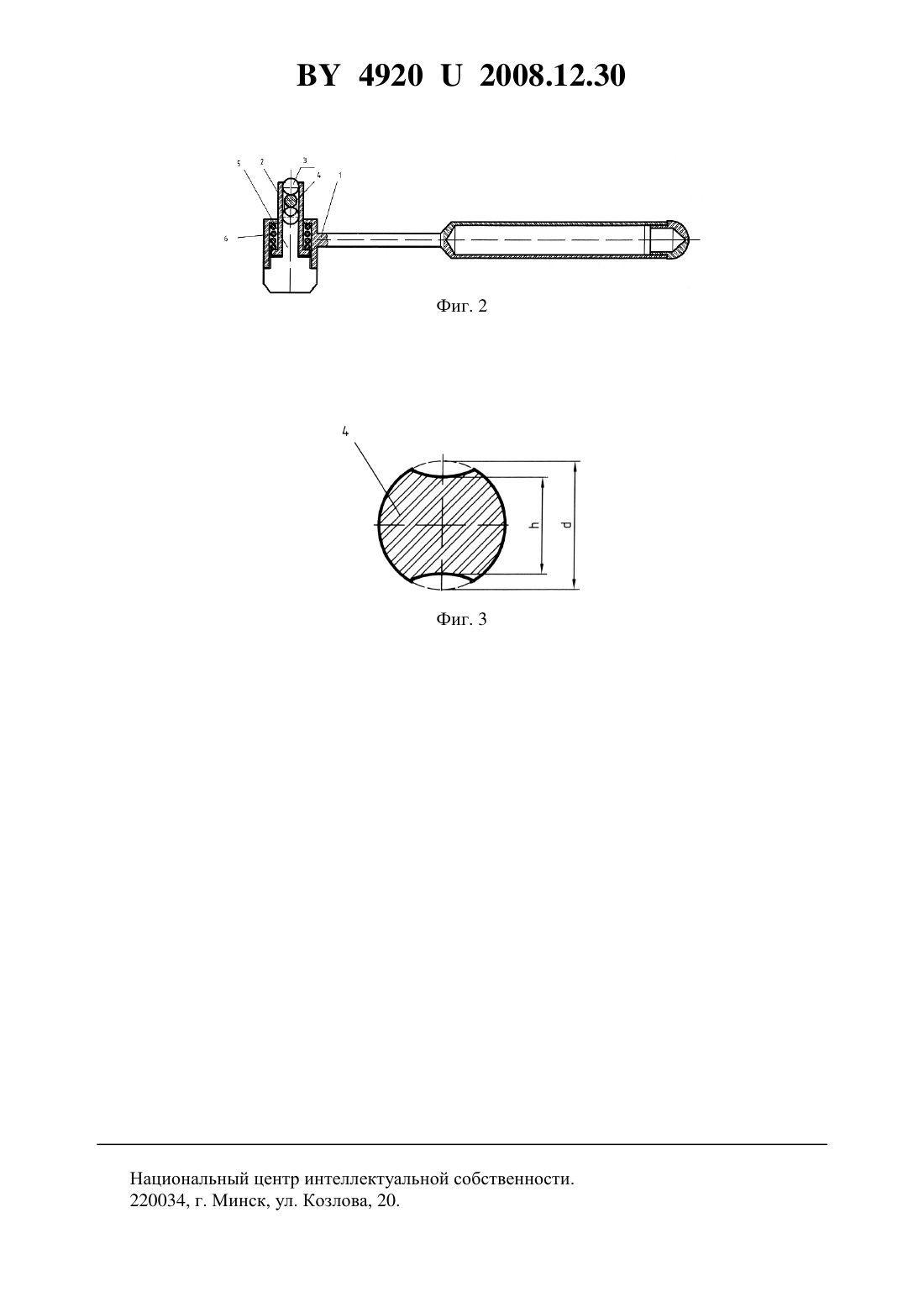

Молоток эталонный

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Тур Виктор Владимирович Глушко Константин Александрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Молоток эталонный, включающий корпус с рукояткой, стакан с отверстиями для крепления шарика и эталонного стержня, головку с внутренним упором, пружину для прижатия шарика к эталонному стержню и эталонного стержня к упору головки, шарик и сменяемый эталонный стержень, отличающийся тем, что стакан дополнительно содержит еще один шарик того же размера из того же материала.(56) 1. Якубовский Б.В., Ермолаев Н.Н., Акридин Д.В. Испытание железобетонных конструкций и сооружений. - М. Высшая школа, 1965. - С. 102 (аналог). 2. Якубовский Б.В., Ермолаев Н.Н., Акридин Д.В. Испытание железобетонных конструкций и сооружений. - М. Высшая школа, 1965. - С. 104 (прототип). Полезная модель относится к стройиндустрии, в частности к приборостроению, и может быть использована для определения прочности бетона. Известен шариковый молоток И.А.Физделя, включающий корпус с рукояткой. Одна сторона корпуса заострена, а во вторую завальцован шарик 1. Недостатком данного устройства является низкая точность измерений, так как на размер отпечатка влияет сила удара. В данном приборе она не фиксирована и при каждом отдельном ударе является разной. 49202008.12.30 Наиболее близким к заявляемому устройству является эталонный молоток Кашкарова К.М., включающий корпус с рукояткой, стакан с отверстиями для крепления шарика и эталонного стержня, головку с внутренним упором, пружину для прижатия шарика к эталонному стержню и эталонного стержня к упору головки, шарик и сменяемый эталонный стержень 2. Недостатком данного устройства является также низкая точность измерения границ пластической деформации (отпечатка) на эталонном стержне, что приводит к значительному разбросу отдельных замеров прочности бетона. Задачей технического решения является получение единственного численного значения размера отпечатка на эталонном стержне, отражающего истинный размер пластической деформации стержня. Технический результат заключается в повышении точности измерения размеров пластической деформации стержня и соответственно точности определения прочности бетона. Указанный технический результат достигается тем, что молоток эталонный, включающий корпус с рукояткой, стакан с отверстиями для крепления шарика и эталонного стержня, головку с внутренним упором, пружину для прижатия шарика к эталонному стержню и эталонного стержня к упору головки, шарик и сменяемый эталонный стержень,стакан дополнительно содержит еще один шарик того же размера и из того же материала. На чертеже представлено на фиг. 1 - общий вид эталонного молотка, на фиг. 2 - его разрез, на фиг. 3 - разрез эталонного стержня со следами пластической деформации. Обозначения 1 - корпус с рукояткой, 2 - стакан с отверстиями, 3 - шарики, 4 - эталонный стержень, 5 - головка с внутренним упором, 6 - пружина. Заявляемое устройство содержит корпус 1 с рукояткой, стакан 2 с отверстиями для шариков 3 и эталонного стержня 4, головку 5 с внутренним упором, пружину 6 для прижатия шарика к эталонному стержню и эталонного стержня к упору головки. Устройство работает следующим образом. Перед испытанием бетона эталонный стержень 4 острым концом вставляют в стакан с отверстиями 2 между шариками 3 как показано на фиг. 1, преодолев сопротивление пружины 6. Под действием пружины шарики молотка прижимаются к эталонному стрежню, а последний - к внутреннему упору головки 5. Головку молотка вместе с эталонным стержнем поворачивают относительно корпуса с рукояткой 1 так, чтобы было удобное положение для нанесения удара. Удар по бетону наносят самим эталонным молотком или слесарным молотком по головке эталонного молотка. После нанесения удара измеряют размер отпечатка Бет шарика на бетоне. Размер отпечатка снимают мерным инструментом штангенциркулем, линейкой и др. Вынимают эталонный стержень из молотка и измеряют кронциркулем расстояние между нижними точками углублений отпечатка (фиг. 3). Сферически вогнутая поверхность отпечатков и диаметрально противоположное их размещение обеспечивают единственно возможное устойчивое положение ног кронциркуля. Полученное значение размера деформированного стержняявляется единственным и истинным. Рассчитывают величину суммарной пластической деформации стержня по формуле-. Величину косвенной характеристики прочности бетона на участке конструкции рас считывают по формулеБет . Прочность бетона на участке определяют пользуясь градуировочной кривой, построенной по результатам измерений на эталонных кубиках с известной прочностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
