Система для получения декоративного щебня

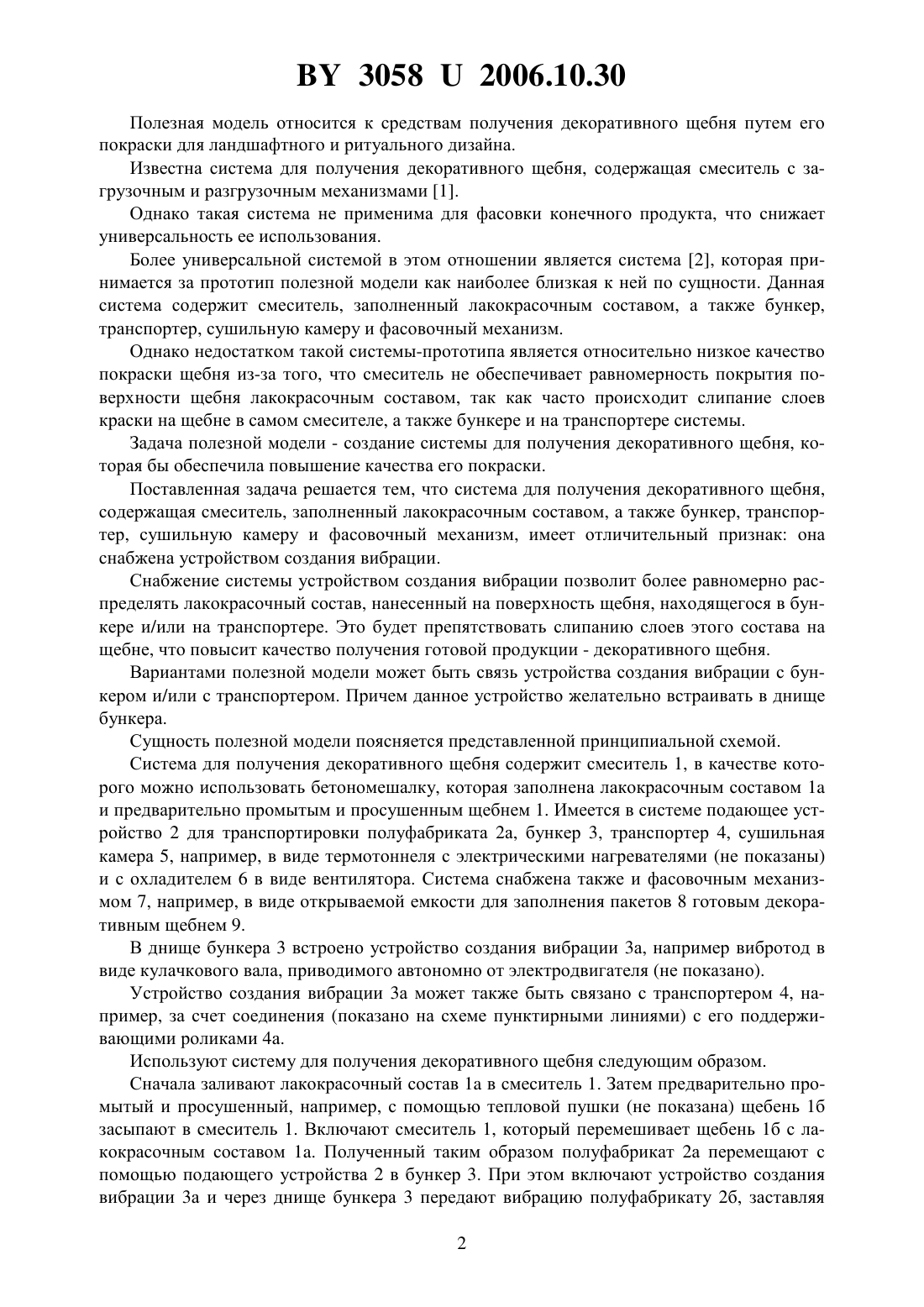

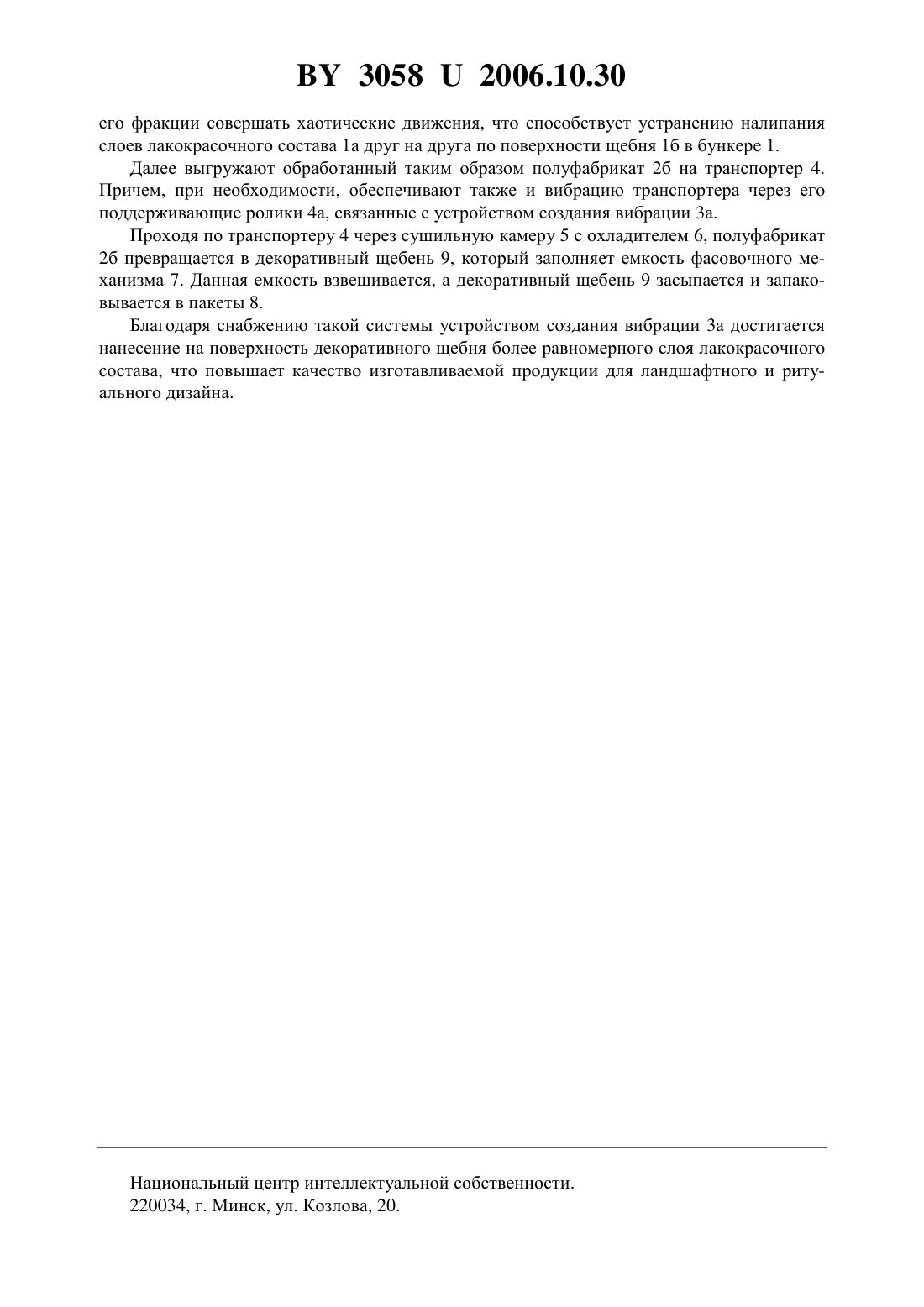

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ДЛЯ ПОЛУЧЕНИЯ ДЕКОРАТИВНОГО ЩЕБНЯ(72) Автор Шишко Михаил Георгиевич(57) 1. Система для получения декоративного щебня, содержащая смеситель, заполненный лакокрасочным составом, а также бункер, транспортер, сушильную камеру и фасовочный механизм, отличающаяся тем, что она снабжена устройством создания вибрации. 2. Система по п. 1, отличающаяся тем, что устройство создания вибрации связано с бункером. 3. Система по п. 2, отличающаяся тем, что устройство создания вибрации встроено в днище бункера. 4. Система по п. 1, отличающаяся тем, что устройство создания вибрации связано с транспортером. 5. Система по п. 1, отличающаяся тем, что устройство создания вибрации связано одновременно с бункером и транспортером. 30582006.10.30 Полезная модель относится к средствам получения декоративного щебня путем его покраски для ландшафтного и ритуального дизайна. Известна система для получения декоративного щебня, содержащая смеситель с загрузочным и разгрузочным механизмами 1. Однако такая система не применима для фасовки конечного продукта, что снижает универсальность ее использования. Более универсальной системой в этом отношении является система 2, которая принимается за прототип полезной модели как наиболее близкая к ней по сущности. Данная система содержит смеситель, заполненный лакокрасочным составом, а также бункер,транспортер, сушильную камеру и фасовочный механизм. Однако недостатком такой системы-прототипа является относительно низкое качество покраски щебня из-за того, что смеситель не обеспечивает равномерность покрытия поверхности щебня лакокрасочным составом, так как часто происходит слипание слоев краски на щебне в самом смесителе, а также бункере и на транспортере системы. Задача полезной модели - создание системы для получения декоративного щебня, которая бы обеспечила повышение качества его покраски. Поставленная задача решается тем, что система для получения декоративного щебня,содержащая смеситель, заполненный лакокрасочным составом, а также бункер, транспортер, сушильную камеру и фасовочный механизм, имеет отличительный признак она снабжена устройством создания вибрации. Снабжение системы устройством создания вибрации позволит более равномерно распределять лакокрасочный состав, нанесенный на поверхность щебня, находящегося в бункере и/или на транспортере. Это будет препятствовать слипанию слоев этого состава на щебне, что повысит качество получения готовой продукции - декоративного щебня. Вариантами полезной модели может быть связь устройства создания вибрации с бункером и/или с транспортером. Причем данное устройство желательно встраивать в днище бункера. Сущность полезной модели поясняется представленной принципиальной схемой. Система для получения декоративного щебня содержит смеситель 1, в качестве которого можно использовать бетономешалку, которая заполнена лакокрасочным составом 1 и предварительно промытым и просушенным щебнем 1. Имеется в системе подающее устройство 2 для транспортировки полуфабриката 2 а, бункер 3, транспортер 4, сушильная камера 5, например, в виде термотоннеля с электрическими нагревателями (не показаны) и с охладителем 6 в виде вентилятора. Система снабжена также и фасовочным механизмом 7, например, в виде открываемой емкости для заполнения пакетов 8 готовым декоративным щебнем 9. В днище бункера 3 встроено устройство создания вибрации 3 а, например вибротод в виде кулачкового вала, приводимого автономно от электродвигателя (не показано). Устройство создания вибрации 3 а может также быть связано с транспортером 4, например, за счет соединения (показано на схеме пунктирными линиями) с его поддерживающими роликами 4 а. Используют систему для получения декоративного щебня следующим образом. Сначала заливают лакокрасочный состав 1 в смеситель 1. Затем предварительно промытый и просушенный, например, с помощью тепловой пушки (не показана) щебень 1 б засыпают в смеситель 1. Включают смеситель 1, который перемешивает щебень 1 б с лакокрасочным составом 1. Полученный таким образом полуфабрикат 2 а перемещают с помощью подающего устройства 2 в бункер 3. При этом включают устройство создания вибрации 3 а и через днище бункера 3 передают вибрацию полуфабрикату 2 б, заставляя 2 30582006.10.30 его фракции совершать хаотические движения, что способствует устранению налипания слоев лакокрасочного состава 1 а друг на друга по поверхности щебня 1 б в бункере 1. Далее выгружают обработанный таким образом полуфабрикат 2 б на транспортер 4. Причем, при необходимости, обеспечивают также и вибрацию транспортера через его поддерживающие ролики 4 а, связанные с устройством создания вибрации 3 а. Проходя по транспортеру 4 через сушильную камеру 5 с охладителем 6, полуфабрикат 2 б превращается в декоративный щебень 9, который заполняет емкость фасовочного механизма 7. Данная емкость взвешивается, а декоративный щебень 9 засыпается и запаковывается в пакеты 8. Благодаря снабжению такой системы устройством создания вибрации 3 а достигается нанесение на поверхность декоративного щебня более равномерного слоя лакокрасочного состава, что повышает качество изготавливаемой продукции для ландшафтного и ритуального дизайна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
