Паяное соединение труб одинакового диаметра

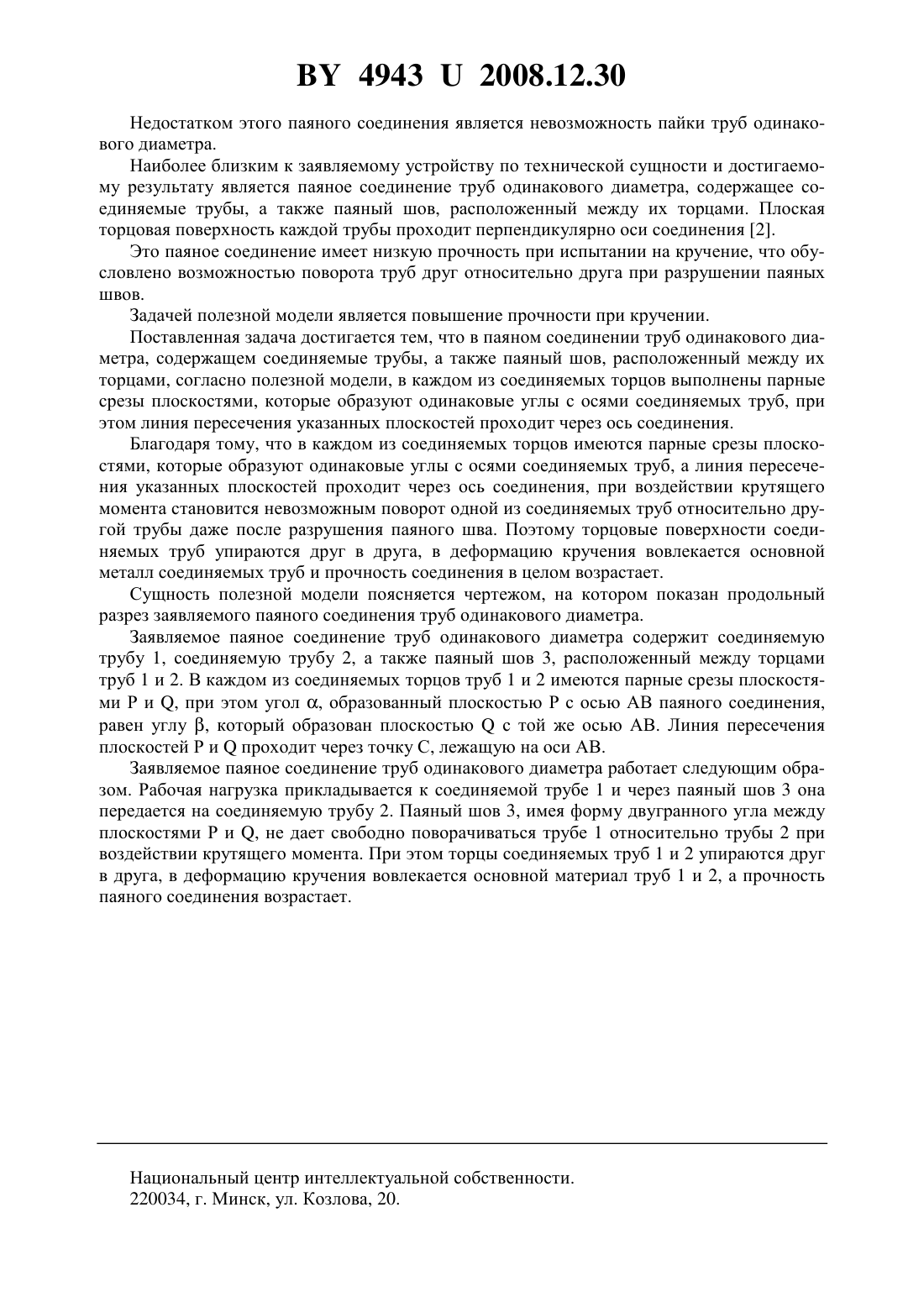

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПАЯНОЕ СОЕДИНЕНИЕ ТРУБ ОДИНАКОВОГО ДИАМЕТРА(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Шелег Валерий Константинович Латун Татьяна Сергеевна Цумарев Евгений Николаевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Паяное соединение труб одинакового диаметра, содержащее соединяемые трубы, а также паяный шов, расположенный между их торцами, отличающееся тем, что в каждом из соединяемых торцов выполнены парные срезы плоскостями, которые образуют одинаковые углы с осями соединяемых труб, при этом линия пересечения указанных плоскостей проходит через ось соединения.(56) 1. Справочник по пайке / Под ред. С.Н.Лоцманова, И.Е.Петрунина, В.П.Фролова. - М. Машиностроение, 1975. - С. 344, рисунок 40 б. 2. Хряпин В.Е. Справочник паяльщика. - М. Машиностроение, 1981. - С. 138. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, холодильной технике, химическом машиностроении, автомобилестроении. Известно стыковое паяное соединение труб, содержащее соединяемые детали и паяный шов, расположенный между ними 1. 49432008.12.30 Недостатком этого паяного соединения является невозможность пайки труб одинакового диаметра. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение труб одинакового диаметра, содержащее соединяемые трубы, а также паяный шов, расположенный между их торцами. Плоская торцовая поверхность каждой трубы проходит перпендикулярно оси соединения 2. Это паяное соединение имеет низкую прочность при испытании на кручение, что обусловлено возможностью поворота труб друг относительно друга при разрушении паяных швов. Задачей полезной модели является повышение прочности при кручении. Поставленная задача достигается тем, что в паяном соединении труб одинакового диаметра, содержащем соединяемые трубы, а также паяный шов, расположенный между их торцами, согласно полезной модели, в каждом из соединяемых торцов выполнены парные срезы плоскостями, которые образуют одинаковые углы с осями соединяемых труб, при этом линия пересечения указанных плоскостей проходит через ось соединения. Благодаря тому, что в каждом из соединяемых торцов имеются парные срезы плоскостями, которые образуют одинаковые углы с осями соединяемых труб, а линия пересечения указанных плоскостей проходит через ось соединения, при воздействии крутящего момента становится невозможным поворот одной из соединяемых труб относительно другой трубы даже после разрушения паяного шва. Поэтому торцовые поверхности соединяемых труб упираются друг в друга, в деформацию кручения вовлекается основной металл соединяемых труб и прочность соединения в целом возрастает. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого паяного соединения труб одинакового диаметра. Заявляемое паяное соединение труб одинакового диаметра содержит соединяемую трубу 1, соединяемую трубу 2, а также паяный шов 3, расположенный между торцами труб 1 и 2. В каждом из соединяемых торцов труб 1 и 2 имеются парные срезы плоскостями Р и , при этом угол , образованный плоскостью Р с осью АВ паяного соединения,равен углу , который образован плоскостьюс той же осью АВ. Линия пересечения плоскостей Р ипроходит через точку С, лежащую на оси АВ. Заявляемое паяное соединение труб одинакового диаметра работает следующим образом. Рабочая нагрузка прикладывается к соединяемой трубе 1 и через паяный шов 3 она передается на соединяемую трубу 2. Паяный шов 3, имея форму двугранного угла между плоскостями Р и , не дает свободно поворачиваться трубе 1 относительно трубы 2 при воздействии крутящего момента. При этом торцы соединяемых труб 1 и 2 упираются друг в друга, в деформацию кручения вовлекается основной материал труб 1 и 2, а прочность паяного соединения возрастает. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
