Молоток

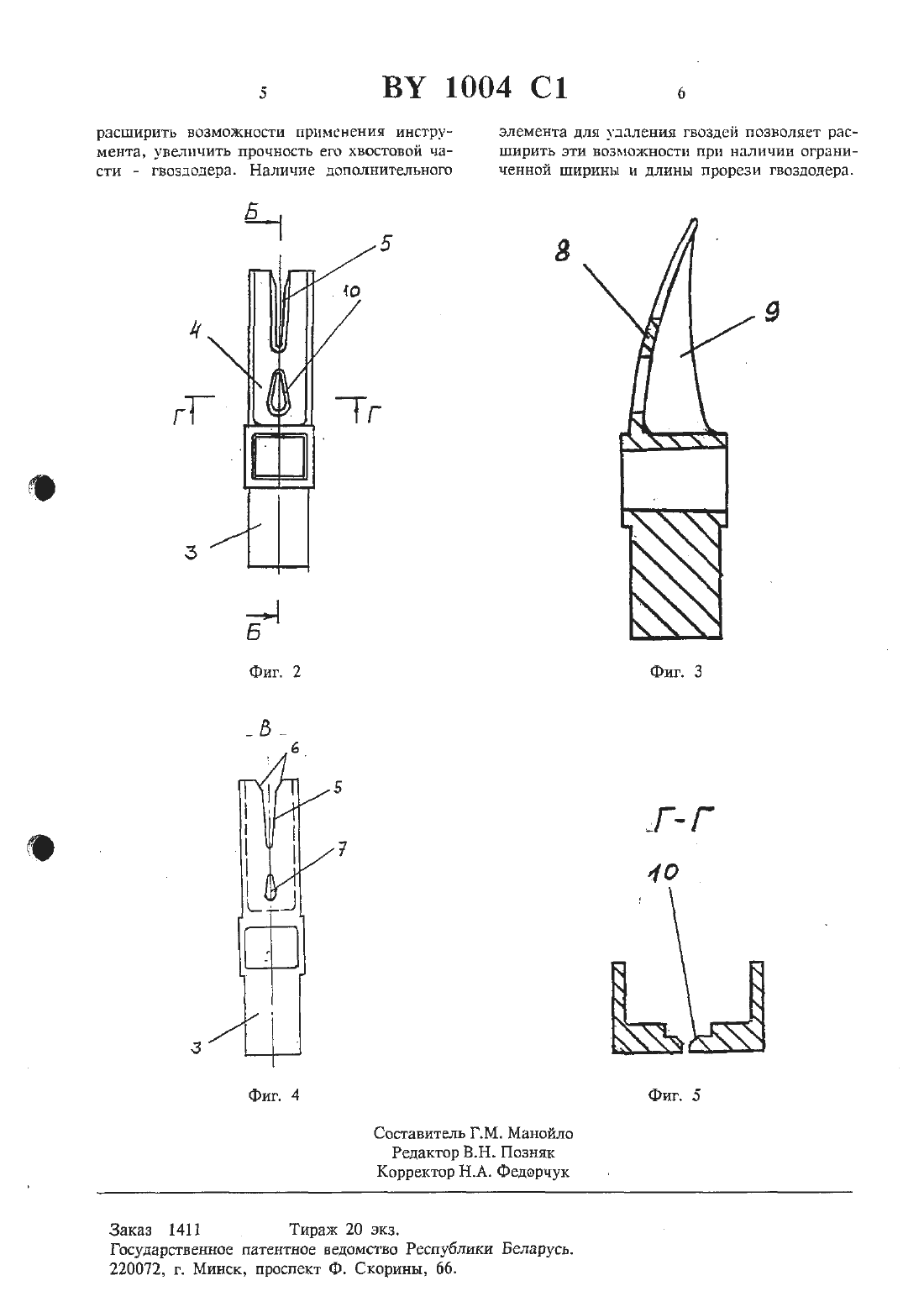

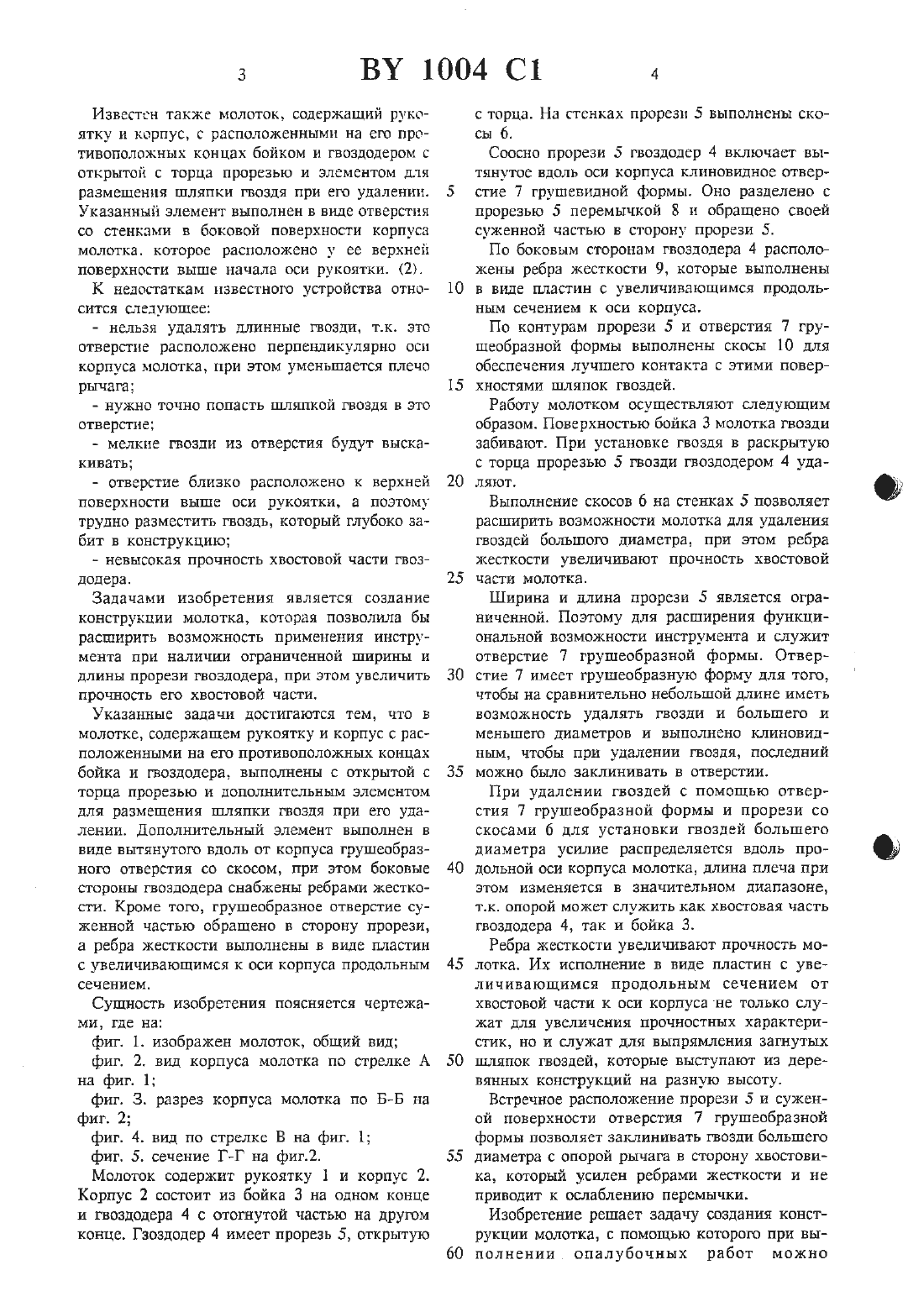

(12) ГОСУДАРСТБЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЗЪАРУСЬ(22) Дата поступления заявки 28.09.1993(73) Патентообладатель Гладкобородов Вячеслав Александрович1. Молоток, содержащий рукоятку и корпус с расположенными на его противоположных концах бойком и гвоздодером, выполненным с открытой с торца прорезью и с дополнительным элементом для размещения шляпки гвоздя при его удалении, отличающийся тем, что дополнительный элемент выполнен в виде вытянутого вдоль оси корпуса грушеобразного отверстия со скосом, при этом боковые стороны гвоздодера снабжены ребрами жесткости.2. Молоток по п.1 отличающийся тем, что грушеобразное отверстие суженной частью обращено в сторону прорези.3. Молоток по п 1 отличающийся тем, что ребра жесткости выполнены в виде пластин с увеличивающимся к оси корпуса продольнымИзобретение относится к ручным инструментам и предназначено для использования в строительстве для забивания и удаления гвоздей, например, при монтаже и демонтаже опалубок, настилке деревянных полов,плотницких и столярных работах.Известен молоток. содержащий рукоятку и корпус. Последний содержит на Одном концебоек, а на дРУгом - гвоздодер. выполненный в виде плоской хвостовой части открытой с торца прорезью для прохода гвоздей. (1).Недостатком известного устройства является отсутствие удобств при работе. т.к. в нем нет элементов цлп удаления гвоздей. Для их удаления служит только открытая с торца прорезь гвоздодера.Известен также молоток, содержащий рукоятку и корпус, с расположенными на его противоположных концах бойком и гвоздодером с открытой с торца прорезью и элементом для размещения шляпки гвоздя при его удалении. Указанный элемент выполнен в виде отверстия со стенками в боковой поверхности корпуса молотка. которое расположено у ее верхней поверхности выше начала оси рукоятки. (2).К недостаткам известного устройства относится следующее- нельзя удалять длинные гвозди, т.к. это отверстие расположено перпендикулярно оси корпуса молотка, при этом уменьшается плечо рычага- нужно точно попасть шляпкой гвоздя в это отверстиемелкие гвозди из отверстия будут выскакивать- отверстие близко расположено к верхней поверхности выше оси рукоятки, а поэтому трудно разместить гвоздь, который глубоко забит в конструкцию- невысокая прочность хвостовой части гвоздодера.Задачами изобретения является создание конструкции молотка, которая позволила бы расширить возможность применения инструмента при наличии ограниченной ширины и длины прорези гвоздодера, при этом увеличить прочность его хвостовой части.Указанные задачи достигаются тем, что в молотке, содержащем рукоятку и корпус с расположенными на его противоположных концах бойка и гвоздодера, выполнены с открытой с торца прорезью и дополнительным элементом для размещения шляпки гвоздя при его удалении. Дополнительный элемент выполнен в виде вытянутого вдоль от корпуса грушеобразного отверстия со скосом, при этом боковые стороны гвоздодера снабжены ребрами жесткости. Кроме того, грушеобразное отверстие суженной частью обращено в сторону прорези,а ребра жесткости выполнены в виде пластин с увеличивающимся к оси корпуса продольным сечением.Сущность изобретения поясняется чертежами, где нафиг. 2. вид корпуса молотка по стрелке А на фиг. 1фиг. 3. разрез корпуса молотка по Б-Б на фиг. 2фиг. 4. вид по стрелке В на фиг. 1Молоток содержит рукоятку 1 и корпус 2. Корпус 2 состоит из бойка 3 на одном конце и гвоздодера 4 с отогнутой частью на другом конце. Гзоздодер 4 имеет прорезь 5, открытуюс торца. На стенках прорези 5 выполнены скосы 6.Соосно прорези 5 гвоздодер 4 включает вытянутое вдоль оси корпуса клиновидное отверстие 7 грушевидной формы. Оно разделено с прорезью 5 перемычкой 8 и обращено своей сугженной частью в сторону прорези 5.По боковым сторонам гвоздодера 4 расположены ребра жесткости 9, которые выполнены в виде пластин с увеличивающимся продольным сечением к оси корпуса.По контурам прорези 5 и отверстия 7 грушеобразной формы выполнены скосы 10 для обеспечения лучшего контакта с этими поверхностями шляпок гвоздей.Работу молотком осуществляют следующим образом. Поверхностью бойка 3 молотка гвозди забивают. При установке гвоздя в раскрытую с торца прорезью 5 гвозди гвоздодером 4 удаляют.Выполнение скосов 6 на стенках 5 позволяет расширить возможности молотка для удаления гвоздей большого диаметра, при этом ребра жесткости увеличивают прочность хвостовой части молотка.Ширина и длина прорези 5 является ограниченной. Поэтому для расширения функциональной возможности инструмента и служит отверстие 7 грушеобразной формы. Отверстие 7 имеет грушеобразную форму для того,чтобы на сравнительно небольшой длине иметь возможность удалять гвозди и большего и меньшего диаметров и вьшодтнеио клиновидным, чтобы при удалении гвоздя, последний можно было заклинивать в отверстии.При удалении гвоздей с помощью отверстия 7 грушеобразной формы и прорези со скосами 6 для установки гвоздей большего диаметра усилие распределяется вдоль продольной оси корпуса молотка, длина плеча при этом изменяется в значительном диапазоне,т.к. опорой может служить как хвостовая часть гвоздодера 4, так и бойка 3.Ребра жесткости увеличивают прочность молотка. Их исполнение в виде пластин с увеличивающимся продольным сечением от хвостовой части к оси корпуса не только служат для увеличения прочностных характеристик, но и служат для выпрямления загнутых шляпок гвоздей, которые выступают из деревянных конструкций на разную высоту.Встречное расположение прорези 5 и суженой поверхности отверстия 7 грушеобразной формы позволяет заклииивать гвозди большего диаметра с опорой рычага в сторону хвостовика, который усилен ребрами жесткости и не приводит к ослаблению перемычки.Изобретение решает задачу создания конструкции молотка, с помощью которого при выполнении опалубочных работ можнорасширить ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ ИНСТР) ЭЛВМВНТЕ ДЛЯ УЦПЛСНИЯ ГВОЗДВЙ ПОЗВОЛЯЕТ расМВНТЗ, УВЕЛИЧИТЬ ПРОЧНОСТЬ ЕГО ХВОСТОВОЙ ЧЗ- ШИРИТЬ ЭТИ ВОЗМОЖНОСТИ при НЗЛИЧИН ОГРЗНИСТИ - ГВОЗДОДВРВ. НЗЛИЧХЕЕ ДОПОЛНИТЕЛЬНОГО ЧСННОЙ ширины И ДЛИНЫ ПРОРЕЗ ГВОЗДОДСРЗ.Заказ 1411 Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
