Магнитный композиционный фильтр

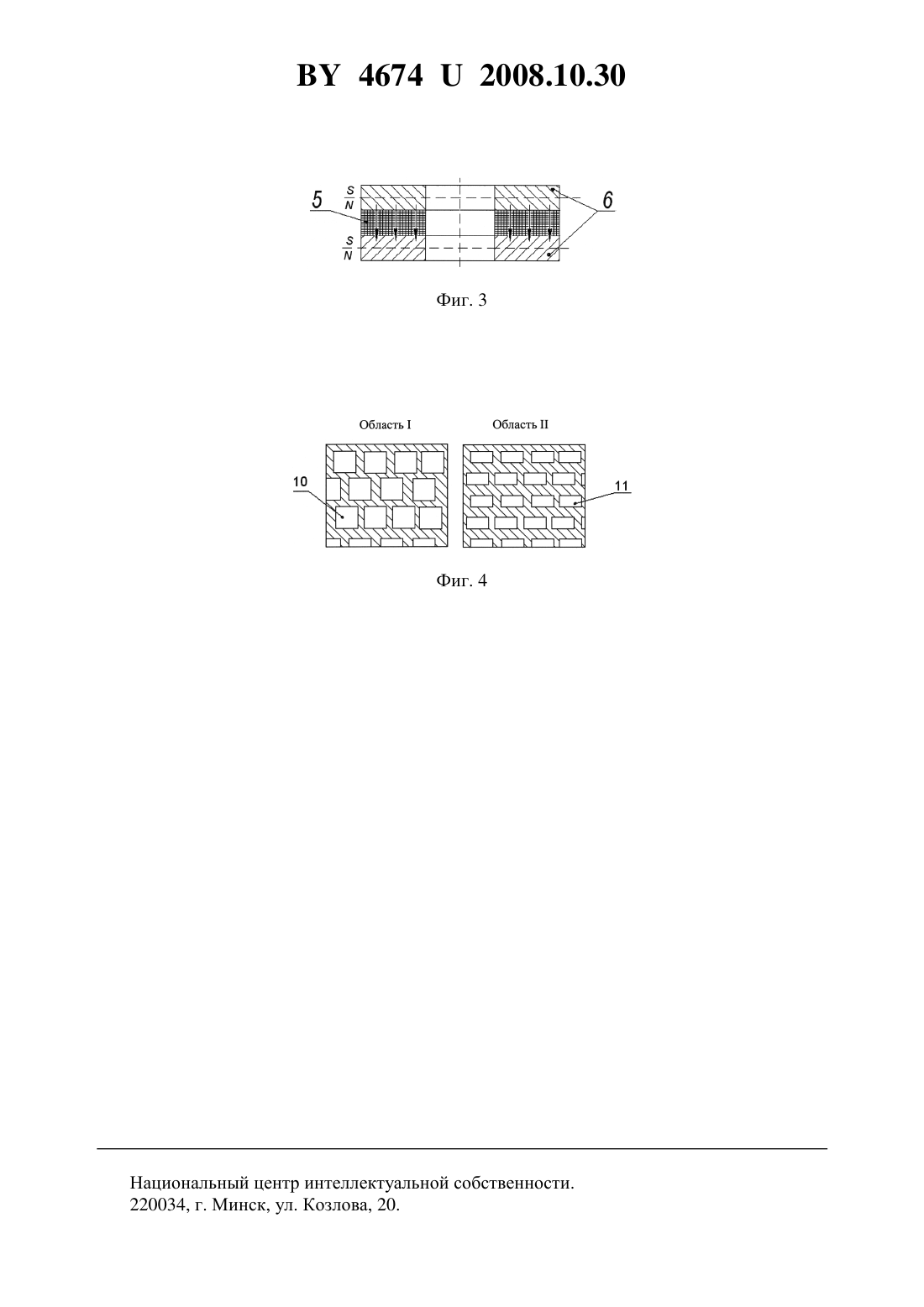

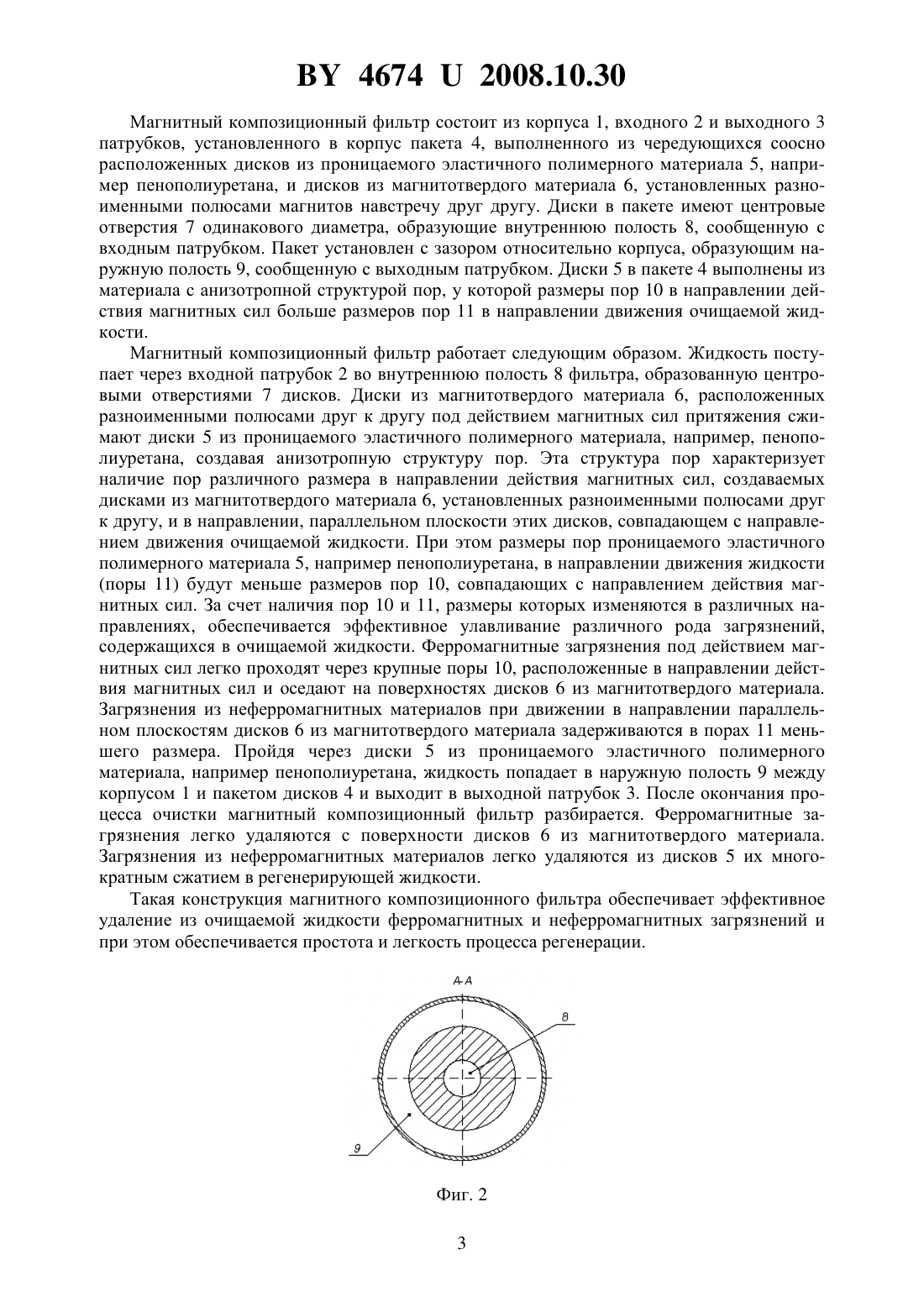

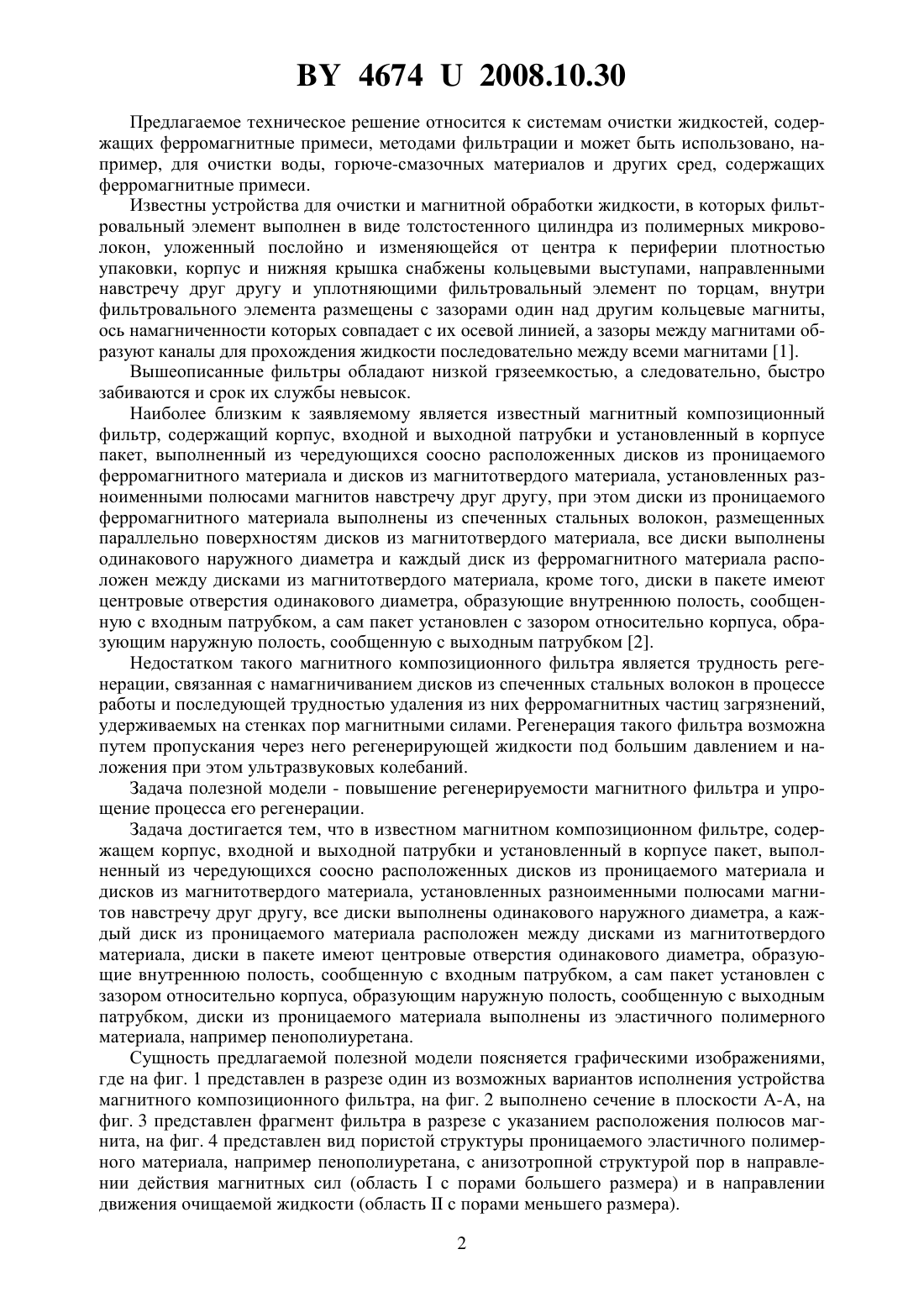

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Кусин Руслан Анатольевич Кривальцевич Дмитрий Иосифович Петрикевич Михаил Евгеньевич Закревский Игорь Владимирович Маршина Елена Александровна Корнеева Валерия Константиновна Вольский Владимир Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Магнитный композиционный фильтр, содержащий корпус, входной и выходной патрубки и установленный в корпусе пакет, выполненный из чередующихся соосно расположенных дисков из проницаемого материала и дисков из магнитотвердого материала,установленных разноименными полюсами магнитов навстречу друг другу, все диски выполнены одинакового наружного диаметра, а каждый диск из проницаемого материала расположен между дисками из магнитотвердого материала, диски в пакете имеют центровые отверстия одинакового диаметра, образующие внутреннюю полость, сообщенную с входным патрубком, а сам пакет установлен с зазором относительно корпуса, образующим наружную полость, сообщенную с выходным патрубком, отличающийся тем, что диски из проницаемого материала выполнены из эластичного полимерного материала, например пенополиуретана. 46742008.10.30 Предлагаемое техническое решение относится к системам очистки жидкостей, содержащих ферромагнитные примеси, методами фильтрации и может быть использовано, например, для очистки воды, горюче-смазочных материалов и других сред, содержащих ферромагнитные примеси. Известны устройства для очистки и магнитной обработки жидкости, в которых фильтровальный элемент выполнен в виде толстостенного цилиндра из полимерных микроволокон, уложенный послойно и изменяющейся от центра к периферии плотностью упаковки, корпус и нижняя крышка снабжены кольцевыми выступами, направленными навстречу друг другу и уплотняющими фильтровальный элемент по торцам, внутри фильтровального элемента размещены с зазорами один над другим кольцевые магниты,ось намагниченности которых совпадает с их осевой линией, а зазоры между магнитами образуют каналы для прохождения жидкости последовательно между всеми магнитами 1. Вышеописанные фильтры обладают низкой грязеемкостью, а следовательно, быстро забиваются и срок их службы невысок. Наиболее близким к заявляемому является известный магнитный композиционный фильтр, содержащий корпус, входной и выходной патрубки и установленный в корпусе пакет, выполненный из чередующихся соосно расположенных дисков из проницаемого ферромагнитного материала и дисков из магнитотвердого материала, установленных разноименными полюсами магнитов навстречу друг другу, при этом диски из проницаемого ферромагнитного материала выполнены из спеченных стальных волокон, размещенных параллельно поверхностям дисков из магнитотвердого материала, все диски выполнены одинакового наружного диаметра и каждый диск из ферромагнитного материала расположен между дисками из магнитотвердого материала, кроме того, диски в пакете имеют центровые отверстия одинакового диаметра, образующие внутреннюю полость, сообщенную с входным патрубком, а сам пакет установлен с зазором относительно корпуса, образующим наружную полость, сообщенную с выходным патрубком 2. Недостатком такого магнитного композиционного фильтра является трудность регенерации, связанная с намагничиванием дисков из спеченных стальных волокон в процессе работы и последующей трудностью удаления из них ферромагнитных частиц загрязнений,удерживаемых на стенках пор магнитными силами. Регенерация такого фильтра возможна путем пропускания через него регенерирующей жидкости под большим давлением и наложения при этом ультразвуковых колебаний. Задача полезной модели - повышение регенерируемости магнитного фильтра и упрощение процесса его регенерации. Задача достигается тем, что в известном магнитном композиционном фильтре, содержащем корпус, входной и выходной патрубки и установленный в корпусе пакет, выполненный из чередующихся соосно расположенных дисков из проницаемого материала и дисков из магнитотвердого материала, установленных разноименными полюсами магнитов навстречу друг другу, все диски выполнены одинакового наружного диаметра, а каждый диск из проницаемого материала расположен между дисками из магнитотвердого материала, диски в пакете имеют центровые отверстия одинакового диаметра, образующие внутреннюю полость, сообщенную с входным патрубком, а сам пакет установлен с зазором относительно корпуса, образующим наружную полость, сообщенную с выходным патрубком, диски из проницаемого материала выполнены из эластичного полимерного материала, например пенополиуретана. Сущность предлагаемой полезной модели поясняется графическими изображениями,где на фиг. 1 представлен в разрезе один из возможных вариантов исполнения устройства магнитного композиционного фильтра, на фиг. 2 выполнено сечение в плоскости А-А, на фиг. 3 представлен фрагмент фильтра в разрезе с указанием расположения полюсов магнита, на фиг. 4 представлен вид пористой структуры проницаемого эластичного полимерного материала, например пенополиуретана, с анизотропной структурой пор в направлении действия магнитных сил (областьс порами большего размера) и в направлении движения очищаемой жидкости (областьс порами меньшего размера). 2 46742008.10.30 Магнитный композиционный фильтр состоит из корпуса 1, входного 2 и выходного 3 патрубков, установленного в корпус пакета 4, выполненного из чередующихся соосно расположенных дисков из проницаемого эластичного полимерного материала 5, например пенополиуретана, и дисков из магнитотвердого материала 6, установленных разноименными полюсами магнитов навстречу друг другу. Диски в пакете имеют центровые отверстия 7 одинакового диаметра, образующие внутреннюю полость 8, сообщенную с входным патрубком. Пакет установлен с зазором относительно корпуса, образующим наружную полость 9, сообщенную с выходным патрубком. Диски 5 в пакете 4 выполнены из материала с анизотропной структурой пор, у которой размеры пор 10 в направлении действия магнитных сил больше размеров пор 11 в направлении движения очищаемой жидкости. Магнитный композиционный фильтр работает следующим образом. Жидкость поступает через входной патрубок 2 во внутреннюю полость 8 фильтра, образованную центровыми отверстиями 7 дисков. Диски из магнитотвердого материала 6, расположенных разноименными полюсами друг к другу под действием магнитных сил притяжения сжимают диски 5 из проницаемого эластичного полимерного материала, например, пенополиуретана, создавая анизотропную структуру пор. Эта структура пор характеризует наличие пор различного размера в направлении действия магнитных сил, создаваемых дисками из магнитотвердого материала 6, установленных разноименными полюсами друг к другу, и в направлении, параллельном плоскости этих дисков, совпадающем с направлением движения очищаемой жидкости. При этом размеры пор проницаемого эластичного полимерного материала 5, например пенополиуретана, в направлении движения жидкости(поры 11) будут меньше размеров пор 10, совпадающих с направлением действия магнитных сил. За счет наличия пор 10 и 11, размеры которых изменяются в различных направлениях, обеспечивается эффективное улавливание различного рода загрязнений,содержащихся в очищаемой жидкости. Ферромагнитные загрязнения под действием магнитных сил легко проходят через крупные поры 10, расположенные в направлении действия магнитных сил и оседают на поверхностях дисков 6 из магнитотвердого материала. Загрязнения из неферромагнитных материалов при движении в направлении параллельном плоскостям дисков 6 из магнитотвердого материала задерживаются в порах 11 меньшего размера. Пройдя через диски 5 из проницаемого эластичного полимерного материала, например пенополиуретана, жидкость попадает в наружную полость 9 между корпусом 1 и пакетом дисков 4 и выходит в выходной патрубок 3. После окончания процесса очистки магнитный композиционный фильтр разбирается. Ферромагнитные загрязнения легко удаляются с поверхности дисков 6 из магнитотвердого материала. Загрязнения из неферромагнитных материалов легко удаляются из дисков 5 их многократным сжатием в регенерирующей жидкости. Такая конструкция магнитного композиционного фильтра обеспечивает эффективное удаление из очищаемой жидкости ферромагнитных и неферромагнитных загрязнений и при этом обеспечивается простота и легкость процесса регенерации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
