Комбинированный дренёр

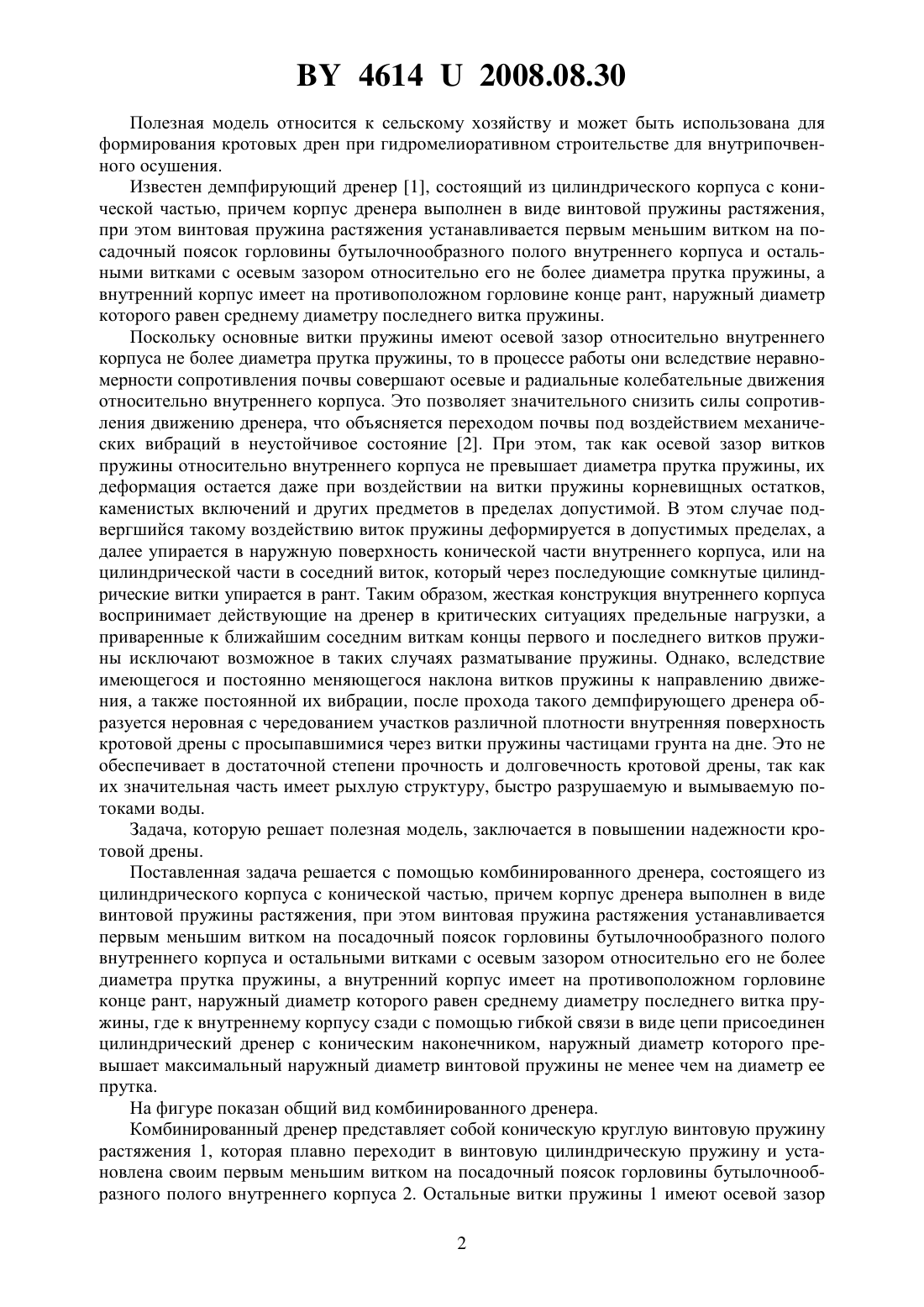

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный дренер, состоящий из цилиндрического корпуса с конической частью, причем корпус дренера выполнен в виде винтовой пружины растяжения, при этом винтовая пружина растяжения установлена первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса и остальными витками с осевым зазором относительно его не более диаметра прутка пружины, а внутренний корпус имеет на противоположном горловине конце рант, наружный диаметр которого равен среднему диаметру последнего витка пружины, отличающийся тем, что к внутреннему корпусу сзади с помощью гибкой связи в виде цепи присоединен цилиндрический дренер с коническим наконечником, наружный диаметр которого превышает максимальный наружный диаметр винтовой пружины не менее чем на диаметр ее прутка.(56) 1. Патент на полезную модель Республики Беларусь 3925 , МПК Е 02 В 11/00, 2007. 2. Юдин Ю.С. О природе эффекта снижения тягового сопротивления почвообрабатывающих орудий при вибрациях. Труды СибНИИМЭСХ. Вып. 8. Ч. 3. - Новосибирск, 1972. С. 55-60. 46142008.08.30 Полезная модель относится к сельскому хозяйству и может быть использована для формирования кротовых дрен при гидромелиоративном строительстве для внутрипочвенного осушения. Известен демпфирующий дренер 1, состоящий из цилиндрического корпуса с конической частью, причем корпус дренера выполнен в виде винтовой пружины растяжения,при этом винтовая пружина растяжения устанавливается первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса и остальными витками с осевым зазором относительно его не более диаметра прутка пружины, а внутренний корпус имеет на противоположном горловине конце рант, наружный диаметр которого равен среднему диаметру последнего витка пружины. Поскольку основные витки пружины имеют осевой зазор относительно внутреннего корпуса не более диаметра прутка пружины, то в процессе работы они вследствие неравномерности сопротивления почвы совершают осевые и радиальные колебательные движения относительно внутреннего корпуса. Это позволяет значительного снизить силы сопротивления движению дренера, что объясняется переходом почвы под воздействием механических вибраций в неустойчивое состояние 2. При этом, так как осевой зазор витков пружины относительно внутреннего корпуса не превышает диаметра прутка пружины, их деформация остается даже при воздействии на витки пружины корневищных остатков,каменистых включений и других предметов в пределах допустимой. В этом случае подвергшийся такому воздействию виток пружины деформируется в допустимых пределах, а далее упирается в наружную поверхность конической части внутреннего корпуса, или на цилиндрической части в соседний виток, который через последующие сомкнутые цилиндрические витки упирается в рант. Таким образом, жесткая конструкция внутреннего корпуса воспринимает действующие на дренер в критических ситуациях предельные нагрузки, а приваренные к ближайшим соседним виткам концы первого и последнего витков пружины исключают возможное в таких случаях разматывание пружины. Однако, вследствие имеющегося и постоянно меняющегося наклона витков пружины к направлению движения, а также постоянной их вибрации, после прохода такого демпфирующего дренера образуется неровная с чередованием участков различной плотности внутренняя поверхность кротовой дрены с просыпавшимися через витки пружины частицами грунта на дне. Это не обеспечивает в достаточной степени прочность и долговечность кротовой дрены, так как их значительная часть имеет рыхлую структуру, быстро разрушаемую и вымываемую потоками воды. Задача, которую решает полезная модель, заключается в повышении надежности кротовой дрены. Поставленная задача решается с помощью комбинированного дренера, состоящего из цилиндрического корпуса с конической частью, причем корпус дренера выполнен в виде винтовой пружины растяжения, при этом винтовая пружина растяжения устанавливается первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса и остальными витками с осевым зазором относительно его не более диаметра прутка пружины, а внутренний корпус имеет на противоположном горловине конце рант, наружный диаметр которого равен среднему диаметру последнего витка пружины, где к внутреннему корпусу сзади с помощью гибкой связи в виде цепи присоединен цилиндрический дренер с коническим наконечником, наружный диаметр которого превышает максимальный наружный диаметр винтовой пружины не менее чем на диаметр ее прутка. На фигуре показан общий вид комбинированного дренера. Комбинированный дренер представляет собой коническую круглую винтовую пружину растяжения 1, которая плавно переходит в винтовую цилиндрическую пружину и установлена своим первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса 2. Остальные витки пружины 1 имеют осевой зазор 2 46142008.08.30 относительно внутреннего корпуса 2 не более диаметра прутка пружины 1. Внутренний корпус имеет на горловине отверстие 3 для шарнирного присоединения с помощью пальца к ножу (на фигуре не показаны), а на противоположном горловине конце - рант 4, наружный диаметр которого равен среднему диаметру последнего витка пружины 1. Концы первого и последнего витковпружины 1 приварены к ближайшим соседним виткам и представляют собой жесткие конструкции. К внутреннему корпусу 2 сзади с помощью гибкой связи в виде цепи 5 присоединен цилиндрический дренер 6 с коническим наконечником, наружный диаметр которого превышает максимальный наружный диаметр винтовой пружины растяжения 1 не менее чем на диаметр ее прутка. Дренер работает следующим образом. Нож увлекает за собой шарнирно присоединенный к нему внутренний корпус 2 с плотно установленным на посадочном пояске его горловины первым меньшим витком коническо-цилиндрической пружины 1. Поскольку остальные витки пружины 1 имеют осевой зазор относительно внутреннего корпуса 2 не более диаметра прутка пружины 1, то в процессе работы они вследствие неравномерности сопротивления почвы совершают осевые и радиальные колебательные движения относительно внутреннего корпуса 2. Это позволяет значительно снизить силы сопротивления движению дренера, что объясняется переходом почвы под воздействием механических вибраций в неустойчивое состояние 2. При этом, так как осевой зазор витков пружины 1 относительно внутреннего корпуса 2 не превышает диаметра прутка пружины 1, их деформация остается даже при воздействии на витки пружины 1 корневищных остатков, каменистых включений и других предметов в пределах допустимой. В этом случае подвергшийся такому воздействию виток пружины 1 деформируется в допустимых пределах, а далее упирается в наружную поверхность конической части внутреннего корпуса или на цилиндрической части в соседний виток, который через последующие сомкнутые цилиндрические витки упирается в рант 4. Таким образом, жесткая конструкция внутреннего корпуса 2 воспринимает действующие на дренер в критических ситуациях предельные нагрузки, а приваренные к ближайшим соседним виткам концы первого и последнего витков пружины 1 исключают возможное в таких случаях разматывание пружины 1. Образованная после прохода такой передней части в виде демпфирующего дренера неровная с чередованием участков различной плотности внутренняя поверхность кротовой дрены с просыпавшимися через витки пружины частицами грунта на дне, повторно подвергается выравнивающему и уплотняющему воздействию цилиндрического дренера 6 с коническим наконечником. Так как его наружный диаметр превышает максимальный наружный диаметр винтовой пружины растяжения 1 не менее чем на диаметр ее прутка, то, благодаря наличию гибкой связи в виде цепи 5,дренер 6 движется независимо от вибрирующей передней части в виде пружины 1 и, за счет наличия конического наконечника, выбирает в процессе своего движения оптимальные с точки зрения равномерного распределения плотности внутренних стенок кротовой дрены положение, что способствует ее максимальной надежности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
