Пожарное разветвление

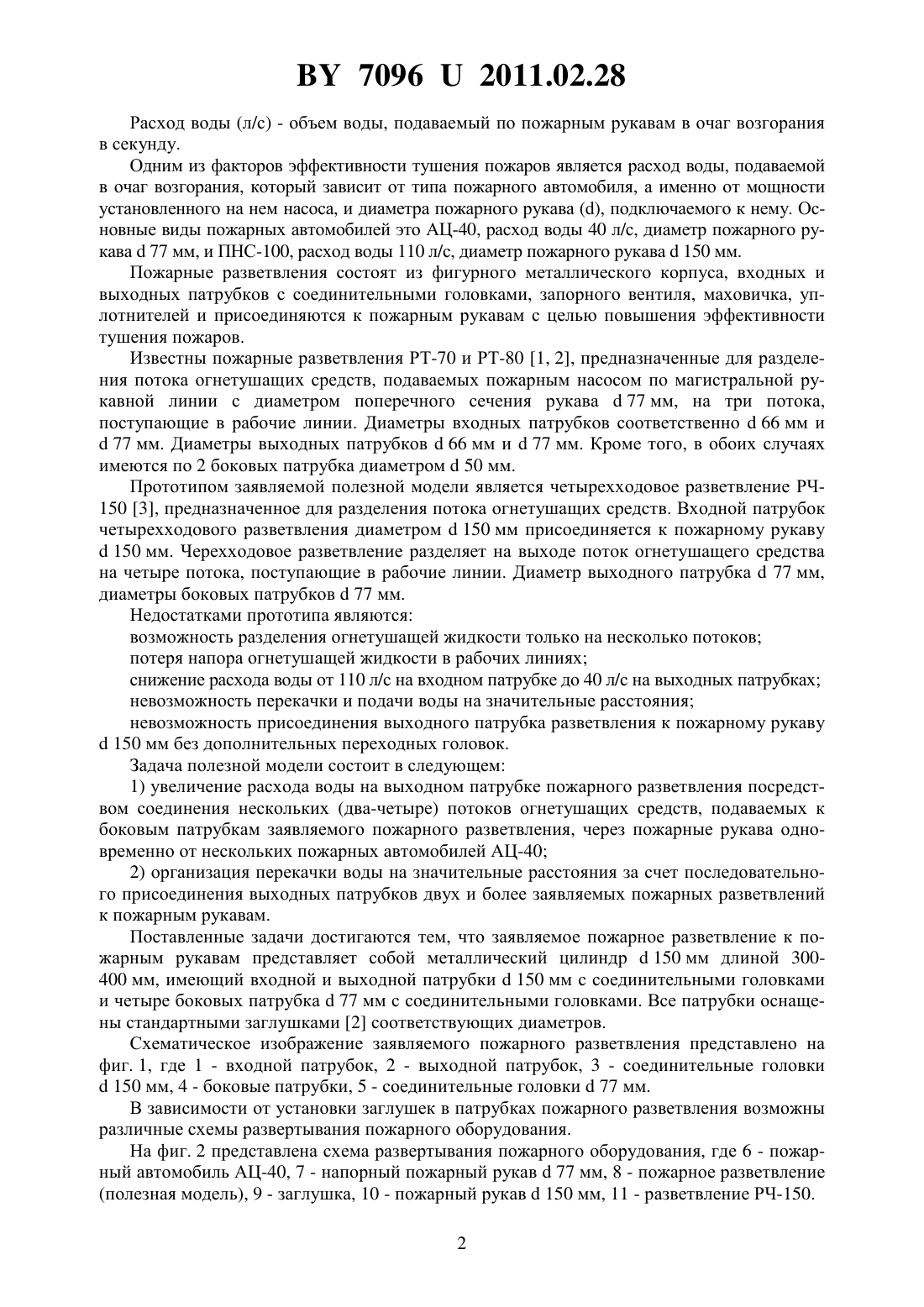

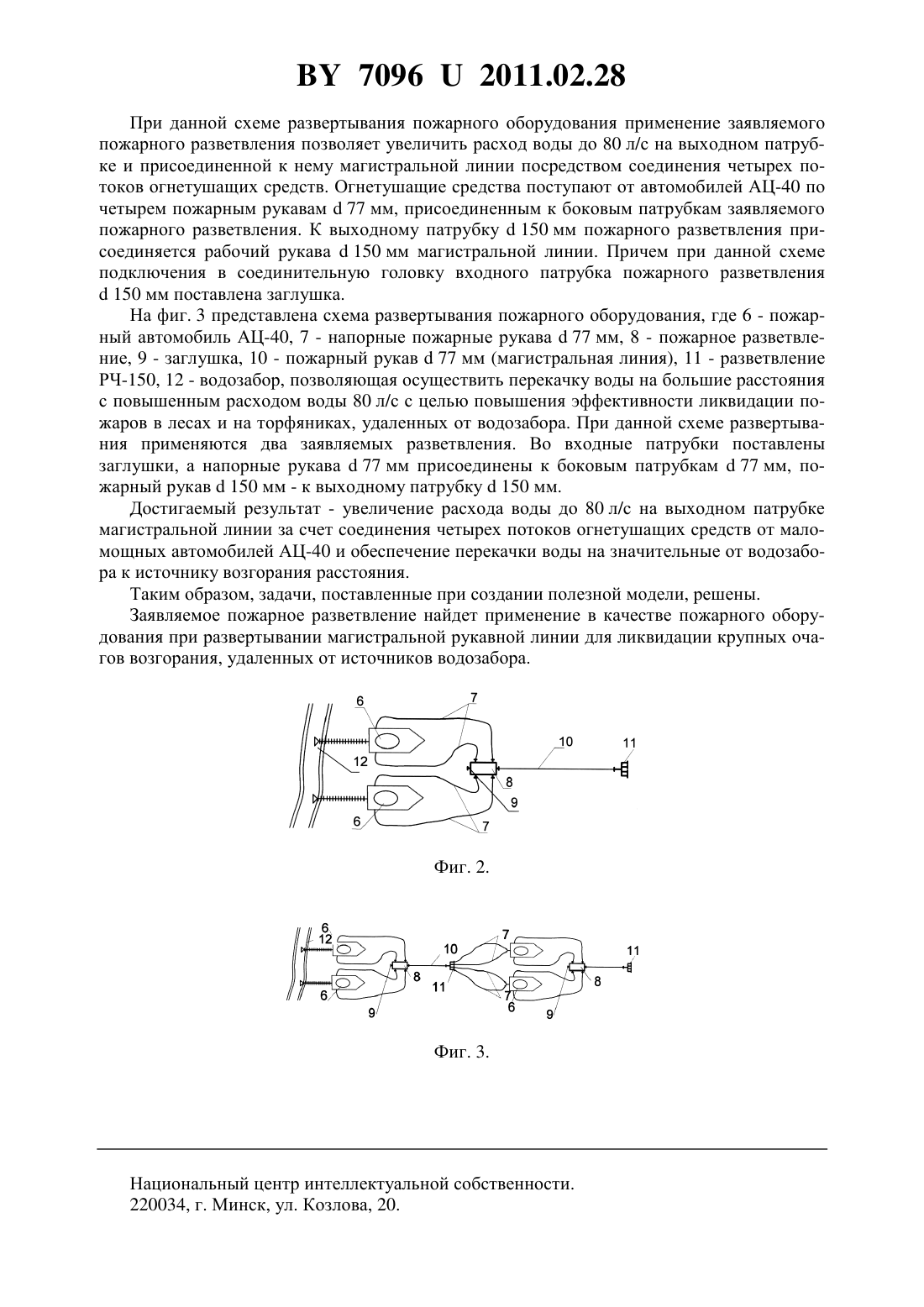

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский инженерный институт МЧС Республики Беларусь(72) Авторы Демченко Николай Александрович Халапсина Татьяна Ивановна Федорчук Виталий Александрович(73) Патентообладатель Учреждение образования Гомельский инженерный институт МЧС Республики Беларусь(57) Пожарное разветвление к пожарному рукаву, представляющее собой металлический цилиндр, имеющий входной патрубок диаметром 150 мм, боковые патрубки диаметром 77 мм и выходной патрубок, отличающееся тем, что содержит четыре боковых патрубка,а выходной патрубок имеет диаметр 150 мм. Фиг. 1. Полезная модель относится к технике пожаротушения, в частности к рукавному оборудованию, пожарным разветвлениям. Пожарные разветвления предназначены для разделения, соединения и регулирования потока огнетушащих средств, подаваемых насосом пожарного автомобиля по магистральной рукавной линии к рабочим рукавам. Из рабочего рукава через пожарный ствол огнетушащее средство подается непосредственно в очаг возгорания. 70962011.02.28 Расход воды (л/с) - объем воды, подаваемый по пожарным рукавам в очаг возгорания в секунду. Одним из факторов эффективности тушения пожаров является расход воды, подаваемой в очаг возгорания, который зависит от типа пожарного автомобиля, а именно от мощности установленного на нем насоса, и диаметра пожарного рукава , подключаемого к нему. Основные виды пожарных автомобилей это АЦ-40, расход воды 40 л/с, диаметр пожарного рукава 77 мм, и ПНС-100, расход воды 110 л/с, диаметр пожарного рукава 150 мм. Пожарные разветвления состоят из фигурного металлического корпуса, входных и выходных патрубков с соединительными головками, запорного вентиля, маховичка, уплотнителей и присоединяются к пожарным рукавам с целью повышения эффективности тушения пожаров. Известны пожарные разветвления РТ-70 и РТ-80 1, 2, предназначенные для разделения потока огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии с диаметром поперечного сечения рукава 77 мм, на три потока,поступающие в рабочие линии. Диаметры входных патрубков соответственно 66 мм и 77 мм. Диаметры выходных патрубков 66 мм и 77 мм. Кроме того, в обоих случаях имеются по 2 боковых патрубка диаметром 50 мм. Прототипом заявляемой полезной модели является четырехходовое разветвление РЧ 150 3, предназначенное для разделения потока огнетушащих средств. Входной патрубок четырехходового разветвления диаметром 150 мм присоединяется к пожарному рукаву 150 мм. Черехходовое разветвление разделяет на выходе поток огнетушащего средства на четыре потока, поступающие в рабочие линии. Диаметр выходного патрубка 77 мм,диаметры боковых патрубков 77 мм. Недостатками прототипа являются возможность разделения огнетушащей жидкости только на несколько потоков потеря напора огнетушащей жидкости в рабочих линиях снижение расхода воды от 110 л/с на входном патрубке до 40 л/с на выходных патрубках невозможность перекачки и подачи воды на значительные расстояния невозможность присоединения выходного патрубка разветвления к пожарному рукаву 150 мм без дополнительных переходных головок. Задача полезной модели состоит в следующем 1) увеличение расхода воды на выходном патрубке пожарного разветвления посредством соединения нескольких (два-четыре) потоков огнетушащих средств, подаваемых к боковым патрубкам заявляемого пожарного разветвления, через пожарные рукава одновременно от нескольких пожарных автомобилей АЦ-40 2) организация перекачки воды на значительные расстояния за счет последовательного присоединения выходных патрубков двух и более заявляемых пожарных разветвлений к пожарным рукавам. Поставленные задачи достигаются тем, что заявляемое пожарное разветвление к пожарным рукавам представляет собой металлический цилиндр 150 мм длиной 300400 мм, имеющий входной и выходной патрубки 150 мм с соединительными головками и четыре боковых патрубка 77 мм с соединительными головками. Все патрубки оснащены стандартными заглушками 2 соответствующих диаметров. Схематическое изображение заявляемого пожарного разветвления представлено на фиг. 1, где 1 - входной патрубок, 2 - выходной патрубок, 3 - соединительные головки 150 мм, 4 - боковые патрубки, 5 - соединительные головки 77 мм. В зависимости от установки заглушек в патрубках пожарного разветвления возможны различные схемы развертывания пожарного оборудования. На фиг. 2 представлена схема развертывания пожарного оборудования, где 6 - пожарный автомобиль АЦ-40, 7 - напорный пожарный рукав 77 мм, 8 - пожарное разветвление 70962011.02.28 При данной схеме развертывания пожарного оборудования применение заявляемого пожарного разветвления позволяет увеличить расход воды до 80 л/с на выходном патрубке и присоединенной к нему магистральной линии посредством соединения четырех потоков огнетушащих средств. Огнетушащие средства поступают от автомобилей АЦ-40 по четырем пожарным рукавам 77 мм, присоединенным к боковым патрубкам заявляемого пожарного разветвления. К выходному патрубку 150 мм пожарного разветвления присоединяется рабочий рукава 150 мм магистральной линии. Причем при данной схеме подключения в соединительную головку входного патрубка пожарного разветвления 150 мм поставлена заглушка. На фиг. 3 представлена схема развертывания пожарного оборудования, где 6 - пожарный автомобиль АЦ-40, 7 - напорные пожарные рукава 77 мм, 8 - пожарное разветвление, 9 - заглушка, 10 - пожарный рукав 77 мм (магистральная линия), 11 - разветвление РЧ-150, 12 - водозабор, позволяющая осуществить перекачку воды на большие расстояния с повышенным расходом воды 80 л/с с целью повышения эффективности ликвидации пожаров в лесах и на торфяниках, удаленных от водозабора. При данной схеме развертывания применяются два заявляемых разветвления. Во входные патрубки поставлены заглушки, а напорные рукава 77 мм присоединены к боковым патрубкам 77 мм, пожарный рукав 150 мм - к выходному патрубку 150 мм. Достигаемый результат - увеличение расхода воды до 80 л/с на выходном патрубке магистральной линии за счет соединения четырех потоков огнетушащих средств от маломощных автомобилей АЦ-40 и обеспечение перекачки воды на значительные от водозабора к источнику возгорания расстояния. Таким образом, задачи, поставленные при создании полезной модели, решены. Заявляемое пожарное разветвление найдет применение в качестве пожарного оборудования при развертывании магистральной рукавной линии для ликвидации крупных очагов возгорания, удаленных от источников водозабора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
