Демпфирующий дренёр

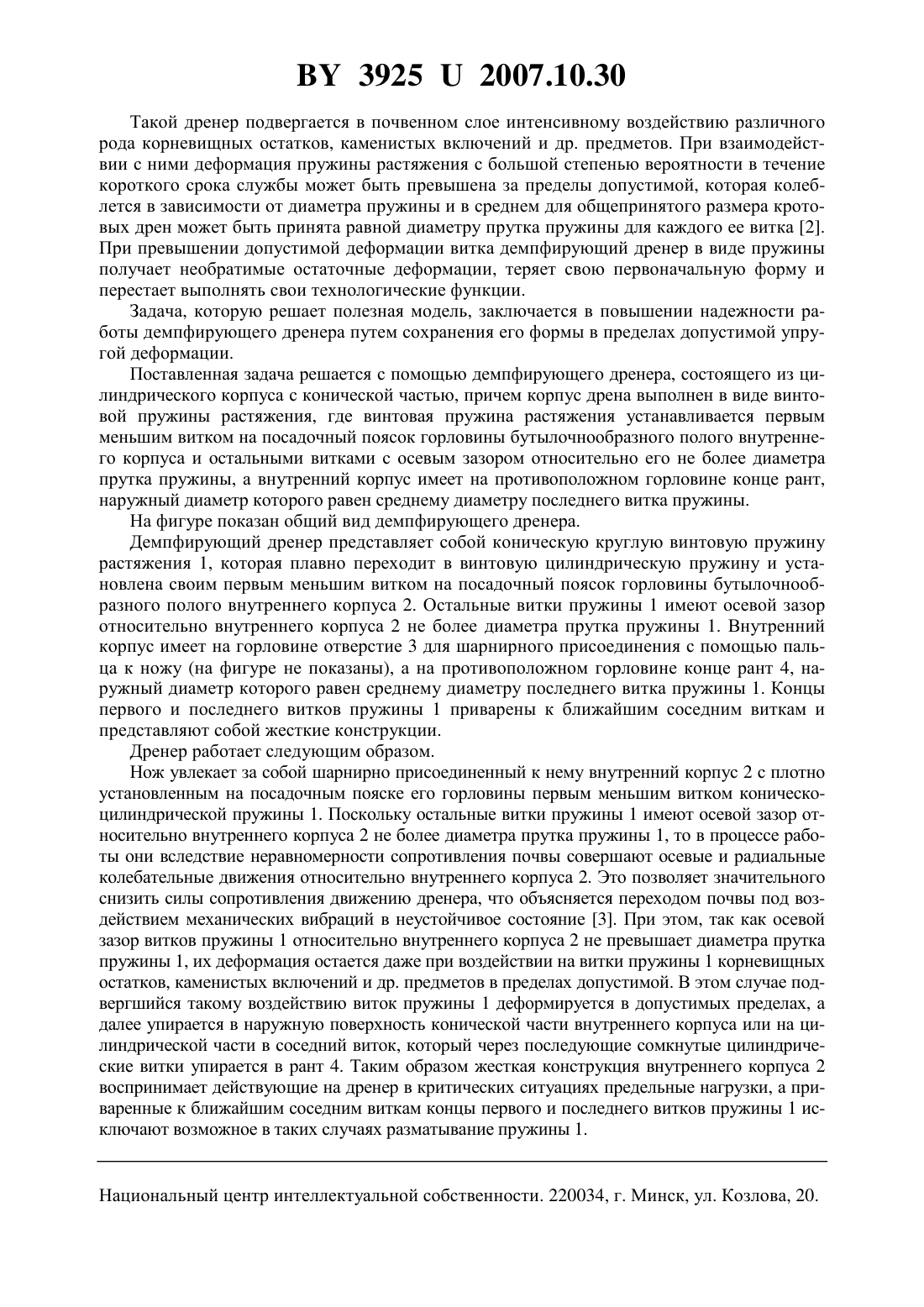

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Демпфирующий дренер, состоящий из цилиндрического корпуса с конической частью, причем корпус дрена выполнен в виде винтовой пружины растяжения, отличающийся тем, что винтовая пружина растяжения устанавливается первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса и остальными витками с осевым зазором относительно его не более диаметра прутка пружины, а внутренний корпус имеет на противоположном горловине конце рант, наружный диаметр которого равен среднему диаметру последнего витка пружины.(56) 1. А.с. СССР 1392195, МПК Е 02 В 11/02 // Бюл.16. - 1988. 2. Анурьев В.И. Справочник конструктора-машиностроителя, т. 3. - М. Машиностроение, 2001. - С. 227-237. 3. Юдин Ю.С. О природе эффекта снижения тягового сопротивления почвообрабатывающих орудий при вибрациях // Труды СибНИИМЭСХ. - Вып. 8. - Ч. 3. - Новосибирск,1972. - С. 55-60. Полезная модель относится к сельскому хозяйству и может быть использована для формирования кротовых дрен при гидромелиоративном строительстве для внутрипочвенного осушения. Известен демпфирующий дренер 1, состоящий из цилиндрического корпуса с конической частью, причем корпус дрена выполнен в виде винтовой пружины растяжения. 39252007.10.30 Такой дренер подвергается в почвенном слое интенсивному воздействию различного рода корневищных остатков, каменистых включений и др. предметов. При взаимодействии с ними деформация пружины растяжения с большой степенью вероятности в течение короткого срока службы может быть превышена за пределы допустимой, которая колеблется в зависимости от диаметра пружины и в среднем для общепринятого размера кротовых дрен может быть принята равной диаметру прутка пружины для каждого ее витка 2. При превышении допустимой деформации витка демпфирующий дренер в виде пружины получает необратимые остаточные деформации, теряет свою первоначальную форму и перестает выполнять свои технологические функции. Задача, которую решает полезная модель, заключается в повышении надежности работы демпфирующего дренера путем сохранения его формы в пределах допустимой упругой деформации. Поставленная задача решается с помощью демпфирующего дренера, состоящего из цилиндрического корпуса с конической частью, причем корпус дрена выполнен в виде винтовой пружины растяжения, где винтовая пружина растяжения устанавливается первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса и остальными витками с осевым зазором относительно его не более диаметра прутка пружины, а внутренний корпус имеет на противоположном горловине конце рант,наружный диаметр которого равен среднему диаметру последнего витка пружины. На фигуре показан общий вид демпфирующего дренера. Демпфирующий дренер представляет собой коническую круглую винтовую пружину растяжения 1, которая плавно переходит в винтовую цилиндрическую пружину и установлена своим первым меньшим витком на посадочный поясок горловины бутылочнообразного полого внутреннего корпуса 2. Остальные витки пружины 1 имеют осевой зазор относительно внутреннего корпуса 2 не более диаметра прутка пружины 1. Внутренний корпус имеет на горловине отверстие 3 для шарнирного присоединения с помощью пальца к ножу (на фигуре не показаны), а на противоположном горловине конце рант 4, наружный диаметр которого равен среднему диаметру последнего витка пружины 1. Концы первого и последнего витков пружины 1 приварены к ближайшим соседним виткам и представляют собой жесткие конструкции. Дренер работает следующим образом. Нож увлекает за собой шарнирно присоединенный к нему внутренний корпус 2 с плотно установленным на посадочным пояске его горловины первым меньшим витком коническоцилиндрической пружины 1. Поскольку остальные витки пружины 1 имеют осевой зазор относительно внутреннего корпуса 2 не более диаметра прутка пружины 1, то в процессе работы они вследствие неравномерности сопротивления почвы совершают осевые и радиальные колебательные движения относительно внутреннего корпуса 2. Это позволяет значительного снизить силы сопротивления движению дренера, что объясняется переходом почвы под воздействием механических вибраций в неустойчивое состояние 3. При этом, так как осевой зазор витков пружины 1 относительно внутреннего корпуса 2 не превышает диаметра прутка пружины 1, их деформация остается даже при воздействии на витки пружины 1 корневищных остатков, каменистых включений и др. предметов в пределах допустимой. В этом случае подвергшийся такому воздействию виток пружины 1 деформируется в допустимых пределах, а далее упирается в наружную поверхность конической части внутреннего корпуса или на цилиндрической части в соседний виток, который через последующие сомкнутые цилиндрические витки упирается в рант 4. Таким образом жесткая конструкция внутреннего корпуса 2 воспринимает действующие на дренер в критических ситуациях предельные нагрузки, а приваренные к ближайшим соседним виткам концы первого и последнего витков пружины 1 исключают возможное в таких случаях разматывание пружины 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
