Комбинированный плуг

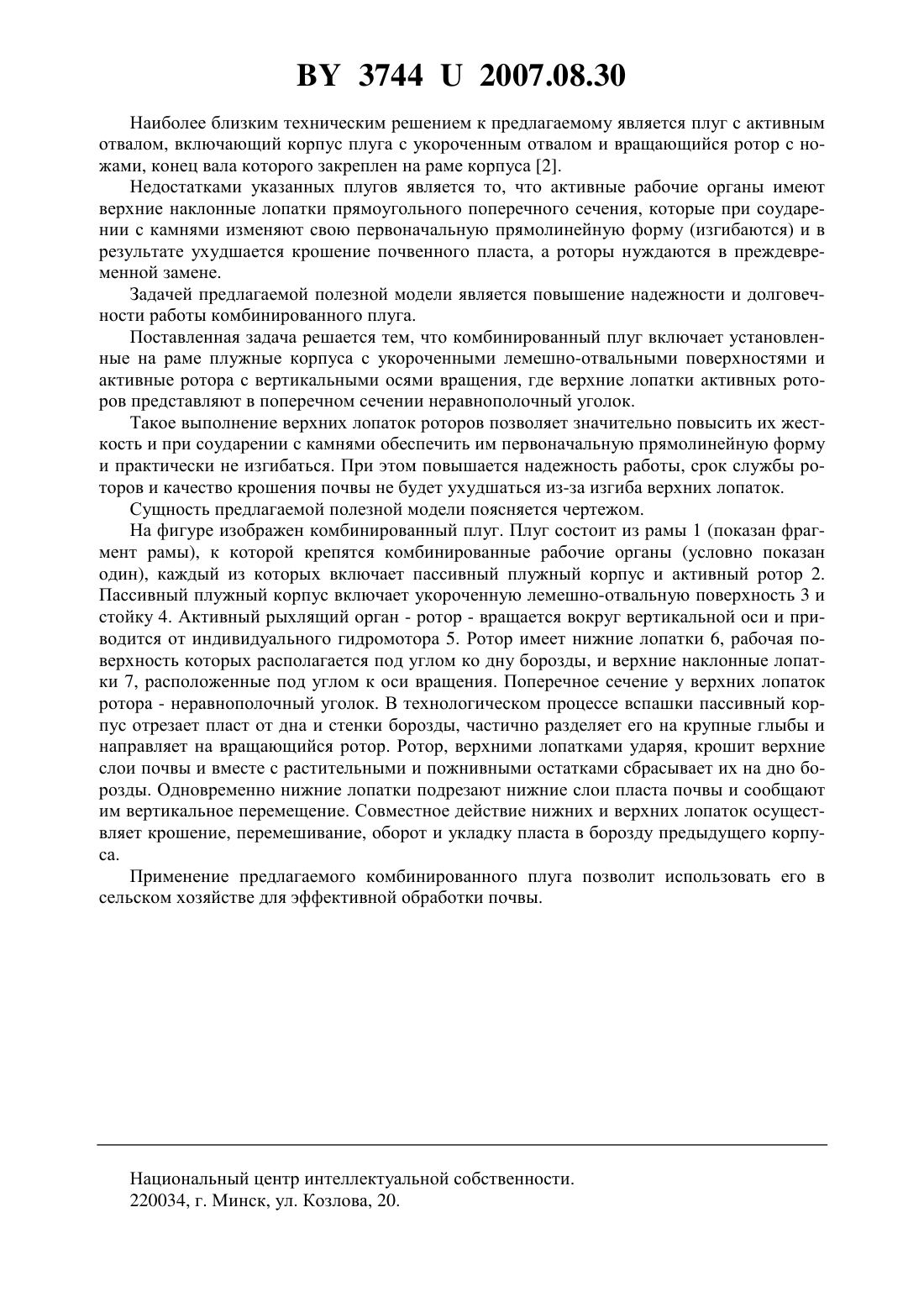

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисуно Олег Иосифович Легенький Сергей Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный плуг, состоящий из установленных на раме плужных корпусов с укороченными лемешно-отвальными поверхностями и активными роторами с вертикальными осями вращения, отличающийся тем, что верхние лопатки активных роторов представляют в поперечном сечении неравнополочный уголок. Предлагаемая полезная модель относится к орудиям для основной обработки почвы, в частности к плугам с комбинированными рабочими органами, и предназначена для вспашки различных по механическому составу почв. Известен плуг с комбинированными рабочими органами, состоящими из жестко закрепленных на раме пассивного корпуса и активного ротора с вертикальным валом вращения, имеющим механический или гидравлический привод 1. 37442007.08.30 Наиболее близким техническим решением к предлагаемому является плуг с активным отвалом, включающий корпус плуга с укороченным отвалом и вращающийся ротор с ножами, конец вала которого закреплен на раме корпуса 2. Недостатками указанных плугов является то, что активные рабочие органы имеют верхние наклонные лопатки прямоугольного поперечного сечения, которые при соударении с камнями изменяют свою первоначальную прямолинейную форму (изгибаются) и в результате ухудшается крошение почвенного пласта, а роторы нуждаются в преждевременной замене. Задачей предлагаемой полезной модели является повышение надежности и долговечности работы комбинированного плуга. Поставленная задача решается тем, что комбинированный плуг включает установленные на раме плужные корпуса с укороченными лемешно-отвальными поверхностями и активные ротора с вертикальными осями вращения, где верхние лопатки активных роторов представляют в поперечном сечении неравнополочный уголок. Такое выполнение верхних лопаток роторов позволяет значительно повысить их жесткость и при соударении с камнями обеспечить им первоначальную прямолинейную форму и практически не изгибаться. При этом повышается надежность работы, срок службы роторов и качество крошения почвы не будет ухудшаться из-за изгиба верхних лопаток. Сущность предлагаемой полезной модели поясняется чертежом. На фигуре изображен комбинированный плуг. Плуг состоит из рамы 1 (показан фрагмент рамы), к которой крепятся комбинированные рабочие органы (условно показан один), каждый из которых включает пассивный плужный корпус и активный ротор 2. Пассивный плужный корпус включает укороченную лемешно-отвальную поверхность 3 и стойку 4. Активный рыхлящий орган - ротор - вращается вокруг вертикальной оси и приводится от индивидуального гидромотора 5. Ротор имеет нижние лопатки 6, рабочая поверхность которых располагается под углом ко дну борозды, и верхние наклонные лопатки 7, расположенные под углом к оси вращения. Поперечное сечение у верхних лопаток ротора - неравнополочный уголок. В технологическом процессе вспашки пассивный корпус отрезает пласт от дна и стенки борозды, частично разделяет его на крупные глыбы и направляет на вращающийся ротор. Ротор, верхними лопатками ударяя, крошит верхние слои почвы и вместе с растительными и пожнивными остатками сбрасывает их на дно борозды. Одновременно нижние лопатки подрезают нижние слои пласта почвы и сообщают им вертикальное перемещение. Совместное действие нижних и верхних лопаток осуществляет крошение, перемешивание, оборот и укладку пласта в борозду предыдущего корпуса. Применение предлагаемого комбинированного плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
