Ротационный инструмент

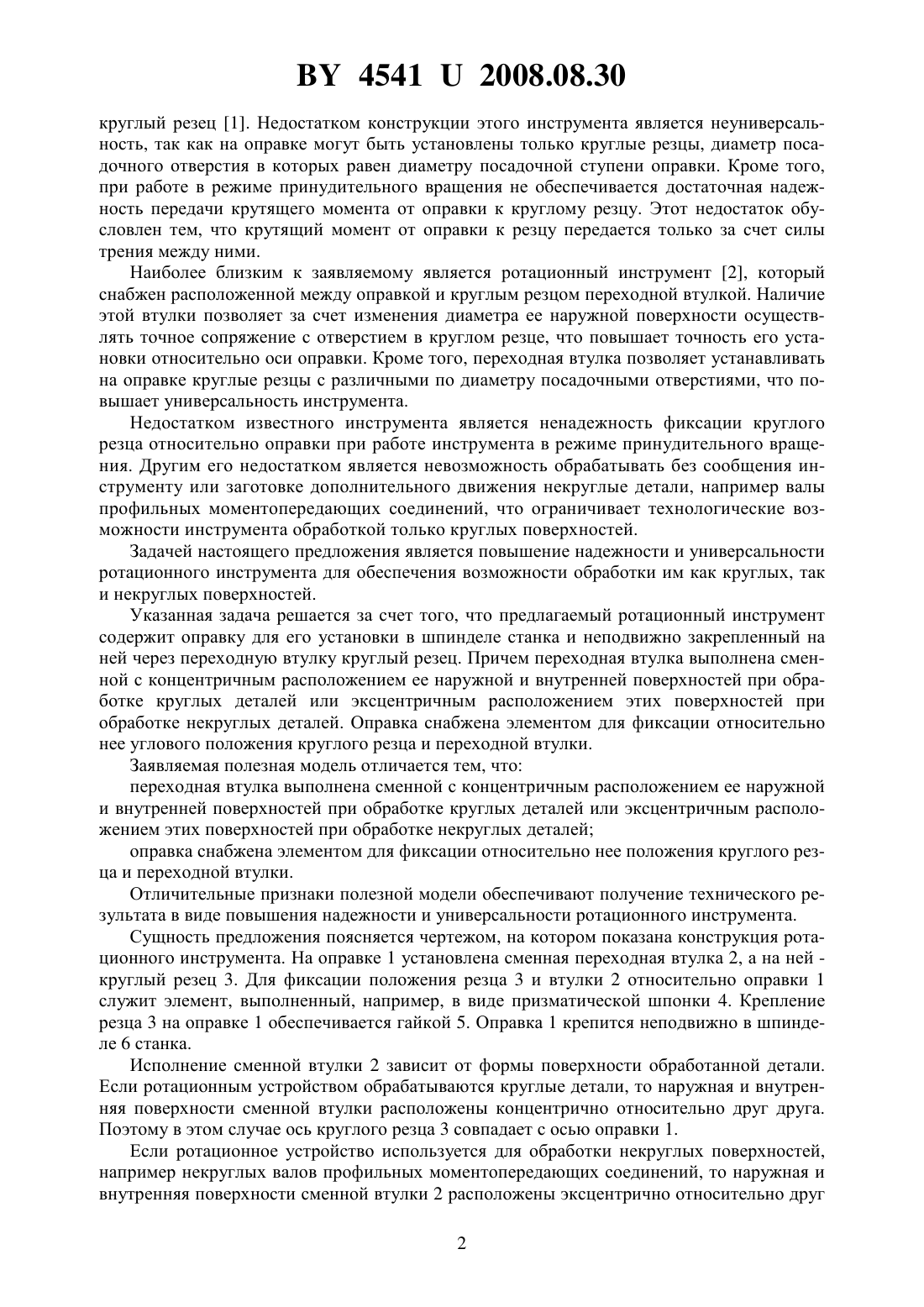

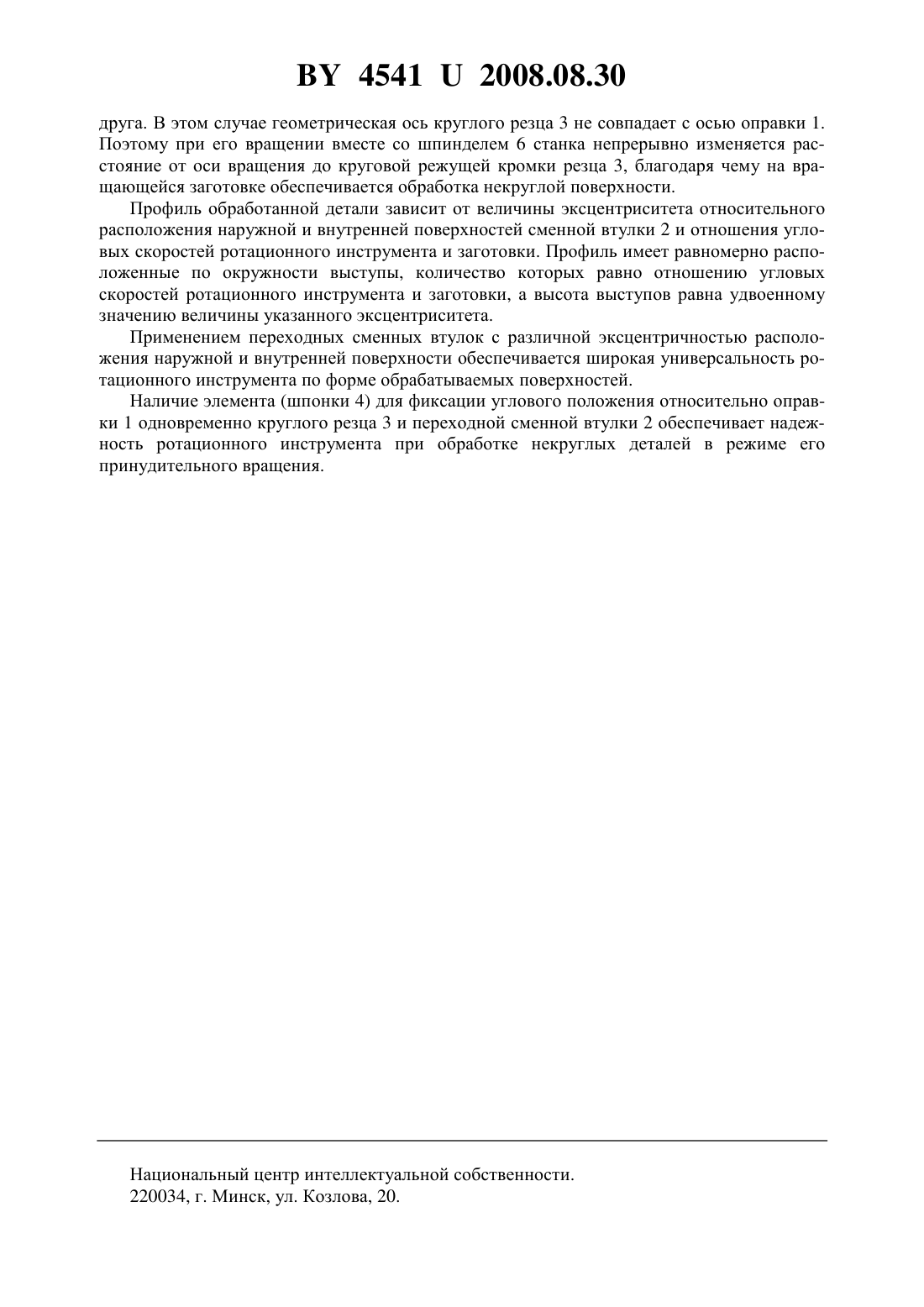

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Данилов Виктор Алексеевич Селицкий Андрей Николаевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Ротационный инструмент, содержащий оправку для его установки в шпинделе станка и неподвижно закрепленный на ней через переходную втулку круглый резец, отличающийся тем, что переходная втулка выполнена сменной с концентричным расположением ее наружной и внутренней поверхностей при обработке круглых деталей или эксцентричным расположением этих поверхностей при обработке некруглых деталей, а оправка снабжена элементом для фиксации относительно нее углового положения круглого резца и переходной втулки.(56) 1. Ящерицын П.И., Борисенко А.В., Дривотин И.Г., Лебедев В.Я. Ротационное резание материалов. - Мн. Наука и техника, 1987. - С. 27, рис. 2.4. 2. Коновалов Е.Г., Сидоренко В.А., Соусь А.В. Прогрессивные схемы ротационного резания металлов. - Мн. Наука и техника, 1972. - С. 193, рис. 79, б. Полезная модель относится к обработке резанием и найдет применение при изготовлении некруглых валов профильных моментопередающих соединений. Известен ротационный инструмент, содержащий оправку для его установки в шпинделе станка или устройства для ротационного точения и неподвижно закрепленный на ней 45412008.08.30 круглый резец 1. Недостатком конструкции этого инструмента является неуниверсальность, так как на оправке могут быть установлены только круглые резцы, диаметр посадочного отверстия в которых равен диаметру посадочной ступени оправки. Кроме того,при работе в режиме принудительного вращения не обеспечивается достаточная надежность передачи крутящего момента от оправки к круглому резцу. Этот недостаток обусловлен тем, что крутящий момент от оправки к резцу передается только за счет силы трения между ними. Наиболее близким к заявляемому является ротационный инструмент 2, который снабжен расположенной между оправкой и круглым резцом переходной втулкой. Наличие этой втулки позволяет за счет изменения диаметра ее наружной поверхности осуществлять точное сопряжение с отверстием в круглом резце, что повышает точность его установки относительно оси оправки. Кроме того, переходная втулка позволяет устанавливать на оправке круглые резцы с различными по диаметру посадочными отверстиями, что повышает универсальность инструмента. Недостатком известного инструмента является ненадежность фиксации круглого резца относительно оправки при работе инструмента в режиме принудительного вращения. Другим его недостатком является невозможность обрабатывать без сообщения инструменту или заготовке дополнительного движения некруглые детали, например валы профильных моментопередающих соединений, что ограничивает технологические возможности инструмента обработкой только круглых поверхностей. Задачей настоящего предложения является повышение надежности и универсальности ротационного инструмента для обеспечения возможности обработки им как круглых, так и некруглых поверхностей. Указанная задача решается за счет того, что предлагаемый ротационный инструмент содержит оправку для его установки в шпинделе станка и неподвижно закрепленный на ней через переходную втулку круглый резец. Причем переходная втулка выполнена сменной с концентричным расположением ее наружной и внутренней поверхностей при обработке круглых деталей или эксцентричным расположением этих поверхностей при обработке некруглых деталей. Оправка снабжена элементом для фиксации относительно нее углового положения круглого резца и переходной втулки. Заявляемая полезная модель отличается тем, что переходная втулка выполнена сменной с концентричным расположением ее наружной и внутренней поверхностей при обработке круглых деталей или эксцентричным расположением этих поверхностей при обработке некруглых деталей оправка снабжена элементом для фиксации относительно нее положения круглого резца и переходной втулки. Отличительные признаки полезной модели обеспечивают получение технического результата в виде повышения надежности и универсальности ротационного инструмента. Сущность предложения поясняется чертежом, на котором показана конструкция ротационного инструмента. На оправке 1 установлена сменная переходная втулка 2, а на ней круглый резец 3. Для фиксации положения резца 3 и втулки 2 относительно оправки 1 служит элемент, выполненный, например, в виде призматической шпонки 4. Крепление резца 3 на оправке 1 обеспечивается гайкой 5. Оправка 1 крепится неподвижно в шпинделе 6 станка. Исполнение сменной втулки 2 зависит от формы поверхности обработанной детали. Если ротационным устройством обрабатываются круглые детали, то наружная и внутренняя поверхности сменной втулки расположены концентрично относительно друг друга. Поэтому в этом случае ось круглого резца 3 совпадает с осью оправки 1. Если ротационное устройство используется для обработки некруглых поверхностей,например некруглых валов профильных моментопередающих соединений, то наружная и внутренняя поверхности сменной втулки 2 расположены эксцентрично относительно друг 2 45412008.08.30 друга. В этом случае геометрическая ось круглого резца 3 не совпадает с осью оправки 1. Поэтому при его вращении вместе со шпинделем 6 станка непрерывно изменяется расстояние от оси вращения до круговой режущей кромки резца 3, благодаря чему на вращающейся заготовке обеспечивается обработка некруглой поверхности. Профиль обработанной детали зависит от величины эксцентриситета относительного расположения наружной и внутренней поверхностей сменной втулки 2 и отношения угловых скоростей ротационного инструмента и заготовки. Профиль имеет равномерно расположенные по окружности выступы, количество которых равно отношению угловых скоростей ротационного инструмента и заготовки, а высота выступов равна удвоенному значению величины указанного эксцентриситета. Применением переходных сменных втулок с различной эксцентричностью расположения наружной и внутренней поверхности обеспечивается широкая универсальность ротационного инструмента по форме обрабатываемых поверхностей. Наличие элемента (шпонки 4) для фиксации углового положения относительно оправки 1 одновременно круглого резца 3 и переходной сменной втулки 2 обеспечивает надежность ротационного инструмента при обработке некруглых деталей в режиме его принудительного вращения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
