Комбинированный однодисковый сошник для узкорядного посева

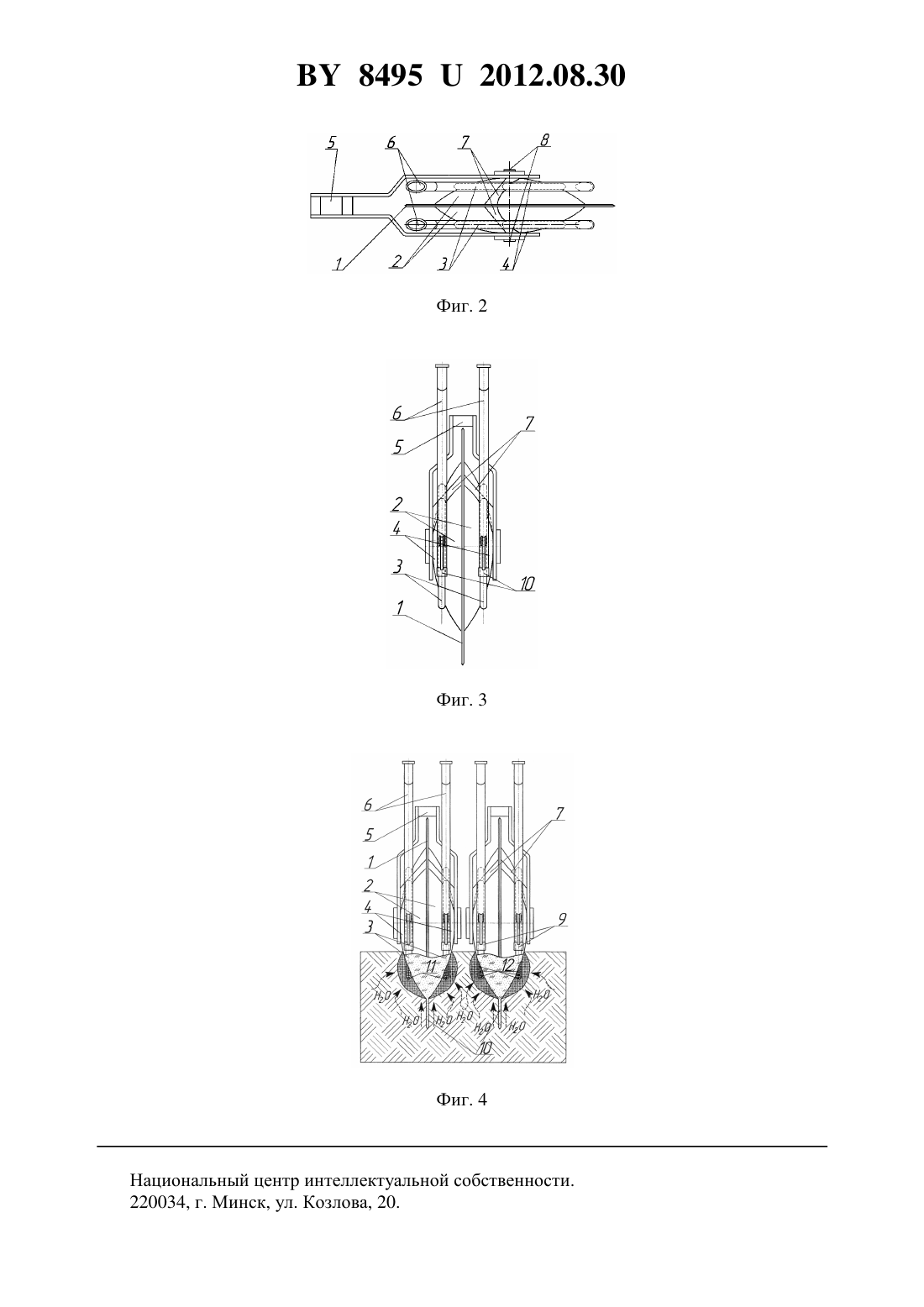

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ ОДНОДИСКОВЫЙ СОШНИК ДЛЯ УЗКОРЯДНОГО ПОСЕВА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Колос Степан Владимирович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Однодисковый сошник, включающий корпус с осью, плоский диск и семянаправитель,отличающийся тем, что на плоском диске, установленном вертикально и параллельно направлению движения, закреплены на внутренней и внешней сторонах реборды, имеющие форму полусферы, с бороздкообразователями, а семянаправители имеют форму, концентричную форме бороздкообразователей. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для высева мелкосеменных культур. Известны однодисковые сошники, включающие плоский заостренный диск, установленный под углом атаки к направлению движения, и воронку, предназначенные для одно 84952012.08.30 временного лущения почвы и высева семян зерновых культур на обработанных и необработанных полях с сохранением стерни. После прохода таких однодисковых сошников остается бороздка, в которую укладываются высеваемые семена 1. Недостатками указанных сошников являются неравномерность заделки семян при увеличении скорости движения происходит отброс почвы в сторону или ее сгруживание в зависимости от типа почвы, а также повышается тяговое сопротивление из-за установки сошников под углом атаки невозможность их использования при узкорядном высеве мелкосеменных культур. Задача заявляемой полезной модели - устранить сгруживание и отброс почвы, сделать рациональным использование сошников при узкорядном высеве мелкосеменных культур,добиться равномерности заделки семян, а также исключить возможность повреждения семянаправителей. Поставленная цель достигается тем, что используется однодисковый сошник, включающий плоский диск, установленный без угла атаки и крена к направлению движения,который прорезает щель, на нем закрепляются с обеих сторон реборды в форме полусферы с бороздкообразователями, создающие уплотненные ложа с выдавленными в них бороздками, семянаправителям придается форма, концентричная форме бороздкообразователей. На фиг. 1 изображена конструкция предлагаемой модели, вид сбоку на фиг. 2 - вид сверху на фиг. 3 - вид сзади на фиг. 4 - технологическая схема работы однодискового сошника. Однодисковый сошник, включающий корпус с осью, плоский диск и семянаправитель,отличается тем, что на плоском диске, установленном вертикально и параллельно направлению движения, закреплены на внутренней и внешней сторонах реборды, имеющие форму полусферы, с бороздкообразователями, а семянаправители имеют форму, концентричную форме бороздкообразователей. Однодисковый сошник состоит из корпуса 5, который присоединяется к поводку сеялки оси 8, на которой крепится без угла атаки к направлению движения плоский диск 1 с установленными на его обеих сторонах ребордами 2 и 4, имеющими форму полусферы, с бороздкообразователями 3 семянаправителей 6 с клапанами 9, имеющих форму, концентричную форме бороздкообразователей закрепленных на корпусе чистиков 7, которые копируют формы рабочих поверхностей реборд и бороздкообразователей (фиг. 2). Однодисковый сошник работает следующим образом. Плоский диск 1, свободно вращающийся на оси 8, установлен без угла атаки к направлению движения. При движении в почве он разрезает заточенной кромкой пожнивные и растительные остатки, образует узкую щель 10, а установленные на нем с внутренней и наружной стороны реборды 2 и 4 создают по обе стороны от щели 10 уплотненные под углом к горизонту ложа 11. В уплотненных ложах установленные на ребордах бороздкообразователи 3 с закругленными кромками выдавливают бороздки с расстоянием 62,5 мм между ними. Из семянаправителей 6 под силой тяжести в образованные бороздкообразователями бороздки укладываются семена 12 мелкосеменных культур. Образованная плоским диском тонкая щель 10 заполняется рыхлой почвой, создавая тем самым запас воздуха, способствующий лучшей всхожести семян. Благодаря уплотненным ложам к уложенным в бороздки семенам подтягивается влага, что повышает их всхожесть (фиг. 4). Применение данной конструкции позволяет устранить сгруживание и отброс почвы за счет установки сошников без угла атаки сделать рациональным их использование при узкорядном высеве мелкосеменных культур за счет использования бороздкообразователей добиться равномерности заделки семян за счет использования реборд в форме полусферы с бороздкообразователями, а также исключить возможность повреждения семянаправителей за счет придания семянаправителям формы, концентричной форме бороздкообразователей. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
