Сепаратор зерновой смеси

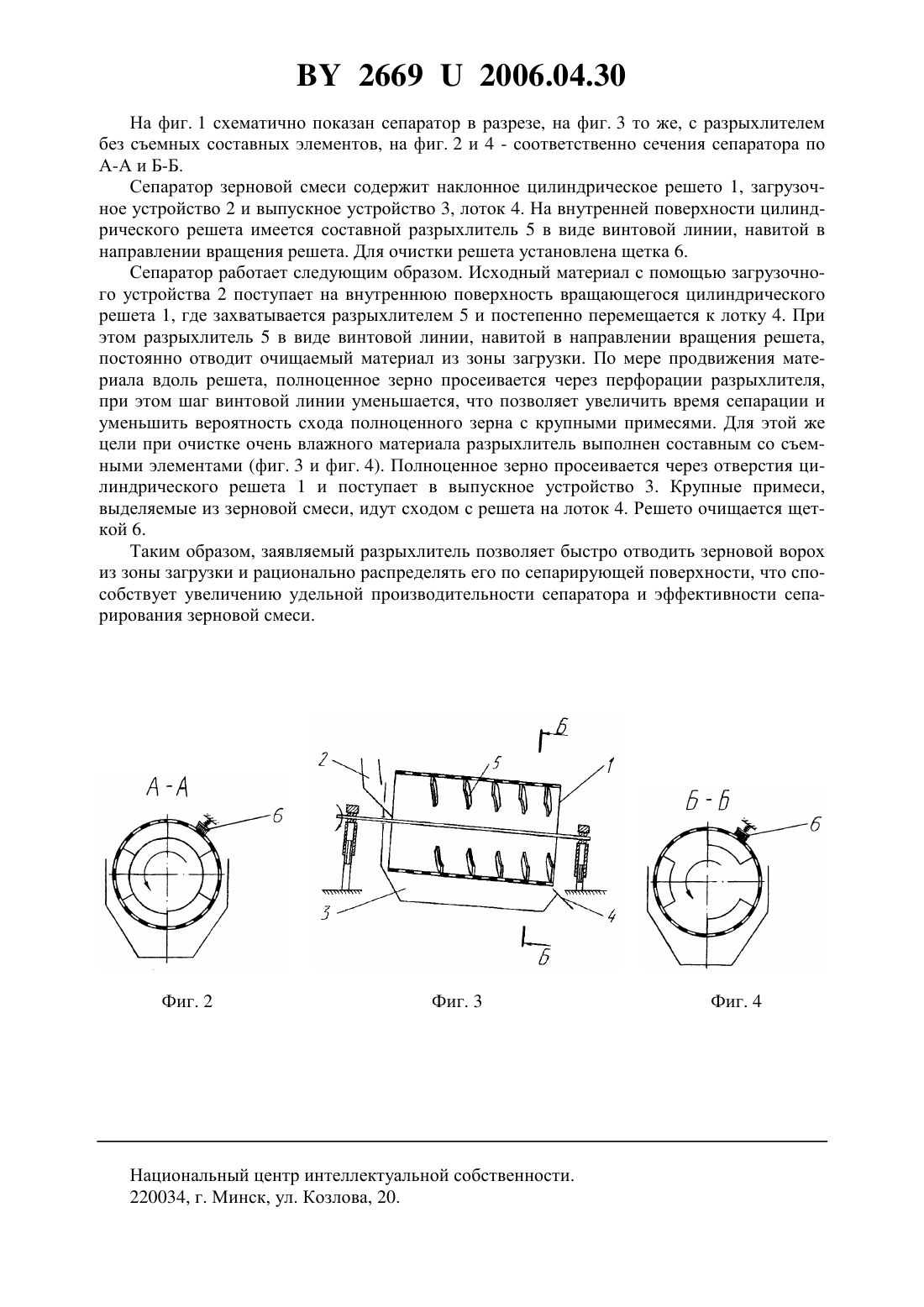

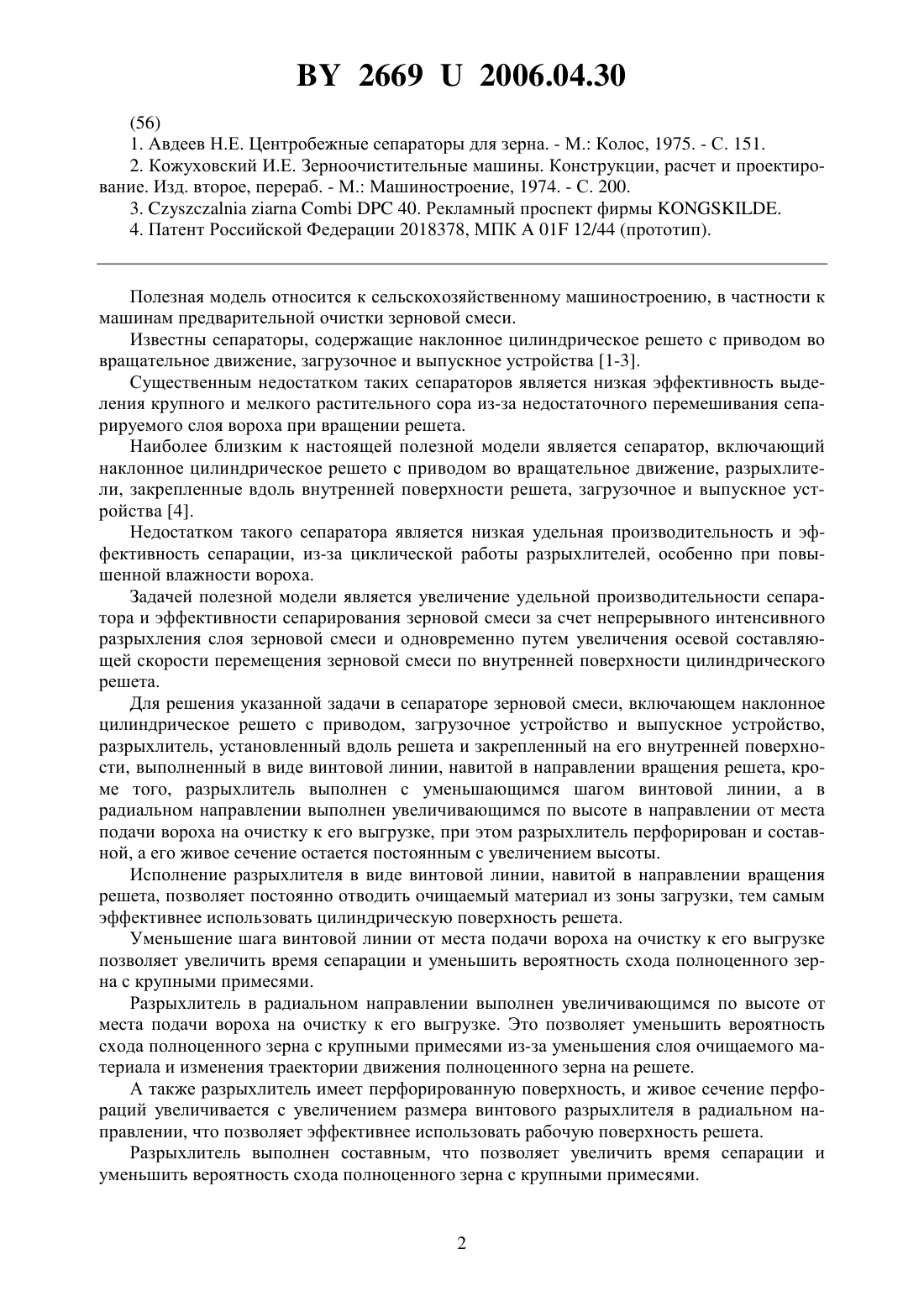

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Чеботарев Валерий Петрович Тимошек Александр Сергеевич Дашков Владимир Николаевич Казакевич Петр Петрович Немцев Петр Максимович Князев Андрей Анатольевич Кукса Сергей Антонович Барановский Иван Васильевич(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) 1. Сепаратор зерновой смеси, включающий наклонное цилиндрическое решето с приводом, загрузочное устройство, выпускное устройство и разрыхлитель, установленный вдоль решета и закрепленный на его внутренней поверхности, отличающийся тем, что разрыхлитель выполнен в виде винтовой линии, навитой в направлении вращения решета. 2. Сепаратор по п. 1, отличающийся тем, что разрыхлитель выполнен с уменьшающимся шагом винтовой линии от места подачи вороха на очистку к его выгрузке. 3. Сепаратор по п. 1, отличающийся тем, что разрыхлитель в радиальном направлении выполнен увеличивающимся по высоте от места подачи вороха на очистку к его выгрузке. 4. Сепаратор по п. 1, отличающийся тем, что разрыхлитель выполнен перфорированным. 5. Сепаратор по п. 4, отличающийся тем, что живое сечение разрыхлителя остается постоянным с увеличением высоты разрыхлителя. 6. Сепаратор по п. 1, отличающийся тем, что разрыхлитель выполнен составным.(56) 1. Авдеев Н.Е. Центробежные сепараторы для зерна. - М. Колос, 1975. - С. 151. 2. Кожуховский И.Е. Зерноочистительные машины. Конструкции, расчет и проектирование. Изд. второе, перераб. - М. Машиностроение, 1974. - С. 200. 3.40. Рекламный проспект фирмы . 4. Патент Российской Федерации 2018378, МПК А 01 12/44 (прототип). Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам предварительной очистки зерновой смеси. Известны сепараторы, содержащие наклонное цилиндрическое решето с приводом во вращательное движение, загрузочное и выпускное устройства 1-3. Существенным недостатком таких сепараторов является низкая эффективность выделения крупного и мелкого растительного сора из-за недостаточного перемешивания сепарируемого слоя вороха при вращении решета. Наиболее близким к настоящей полезной модели является сепаратор, включающий наклонное цилиндрическое решето с приводом во вращательное движение, разрыхлители, закрепленные вдоль внутренней поверхности решета, загрузочное и выпускное устройства 4. Недостатком такого сепаратора является низкая удельная производительность и эффективность сепарации, из-за циклической работы разрыхлителей, особенно при повышенной влажности вороха. Задачей полезной модели является увеличение удельной производительности сепаратора и эффективности сепарирования зерновой смеси за счет непрерывного интенсивного разрыхления слоя зерновой смеси и одновременно путем увеличения осевой составляющей скорости перемещения зерновой смеси по внутренней поверхности цилиндрического решета. Для решения указанной задачи в сепараторе зерновой смеси, включающем наклонное цилиндрическое решето с приводом, загрузочное устройство и выпускное устройство,разрыхлитель, установленный вдоль решета и закрепленный на его внутренней поверхности, выполненный в виде винтовой линии, навитой в направлении вращения решета, кроме того, разрыхлитель выполнен с уменьшающимся шагом винтовой линии, а в радиальном направлении выполнен увеличивающимся по высоте в направлении от места подачи вороха на очистку к его выгрузке, при этом разрыхлитель перфорирован и составной, а его живое сечение остается постоянным с увеличением высоты. Исполнение разрыхлителя в виде винтовой линии, навитой в направлении вращения решета, позволяет постоянно отводить очищаемый материал из зоны загрузки, тем самым эффективнее использовать цилиндрическую поверхность решета. Уменьшение шага винтовой линии от места подачи вороха на очистку к его выгрузке позволяет увеличить время сепарации и уменьшить вероятность схода полноценного зерна с крупными примесями. Разрыхлитель в радиальном направлении выполнен увеличивающимся по высоте от места подачи вороха на очистку к его выгрузке. Это позволяет уменьшить вероятность схода полноценного зерна с крупными примесями из-за уменьшения слоя очищаемого материала и изменения траектории движения полноценного зерна на решете. А также разрыхлитель имеет перфорированную поверхность, и живое сечение перфораций увеличивается с увеличением размера винтового разрыхлителя в радиальном направлении, что позволяет эффективнее использовать рабочую поверхность решета. Разрыхлитель выполнен составным, что позволяет увеличить время сепарации и уменьшить вероятность схода полноценного зерна с крупными примесями. 26692006.04.30 На фиг. 1 схематично показан сепаратор в разрезе, на фиг. 3 то же, с разрыхлителем без съемных составных элементов, на фиг. 2 и 4 - соответственно сечения сепаратора по А-А и Б-Б. Сепаратор зерновой смеси содержит наклонное цилиндрическое решето 1, загрузочное устройство 2 и выпускное устройство 3, лоток 4. На внутренней поверхности цилиндрического решета имеется составной разрыхлитель 5 в виде винтовой линии, навитой в направлении вращения решета. Для очистки решета установлена щетка 6. Сепаратор работает следующим образом. Исходный материал с помощью загрузочного устройства 2 поступает на внутреннюю поверхность вращающегося цилиндрического решета 1, где захватывается разрыхлителем 5 и постепенно перемещается к лотку 4. При этом разрыхлитель 5 в виде винтовой линии, навитой в направлении вращения решета,постоянно отводит очищаемый материал из зоны загрузки. По мере продвижения материала вдоль решета, полноценное зерно просеивается через перфорации разрыхлителя,при этом шаг винтовой линии уменьшается, что позволяет увеличить время сепарации и уменьшить вероятность схода полноценного зерна с крупными примесями. Для этой же цели при очистке очень влажного материала разрыхлитель выполнен составным со съемными элементами (фиг. 3 и фиг. 4). Полноценное зерно просеивается через отверстия цилиндрического решета 1 и поступает в выпускное устройство 3. Крупные примеси,выделяемые из зерновой смеси, идут сходом с решета на лоток 4. Решето очищается щеткой 6. Таким образом, заявляемый разрыхлитель позволяет быстро отводить зерновой ворох из зоны загрузки и рационально распределять его по сепарирующей поверхности, что способствует увеличению удельной производительности сепаратора и эффективности сепарирования зерновой смеси. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
