Подборщик корнеклубнеплодов

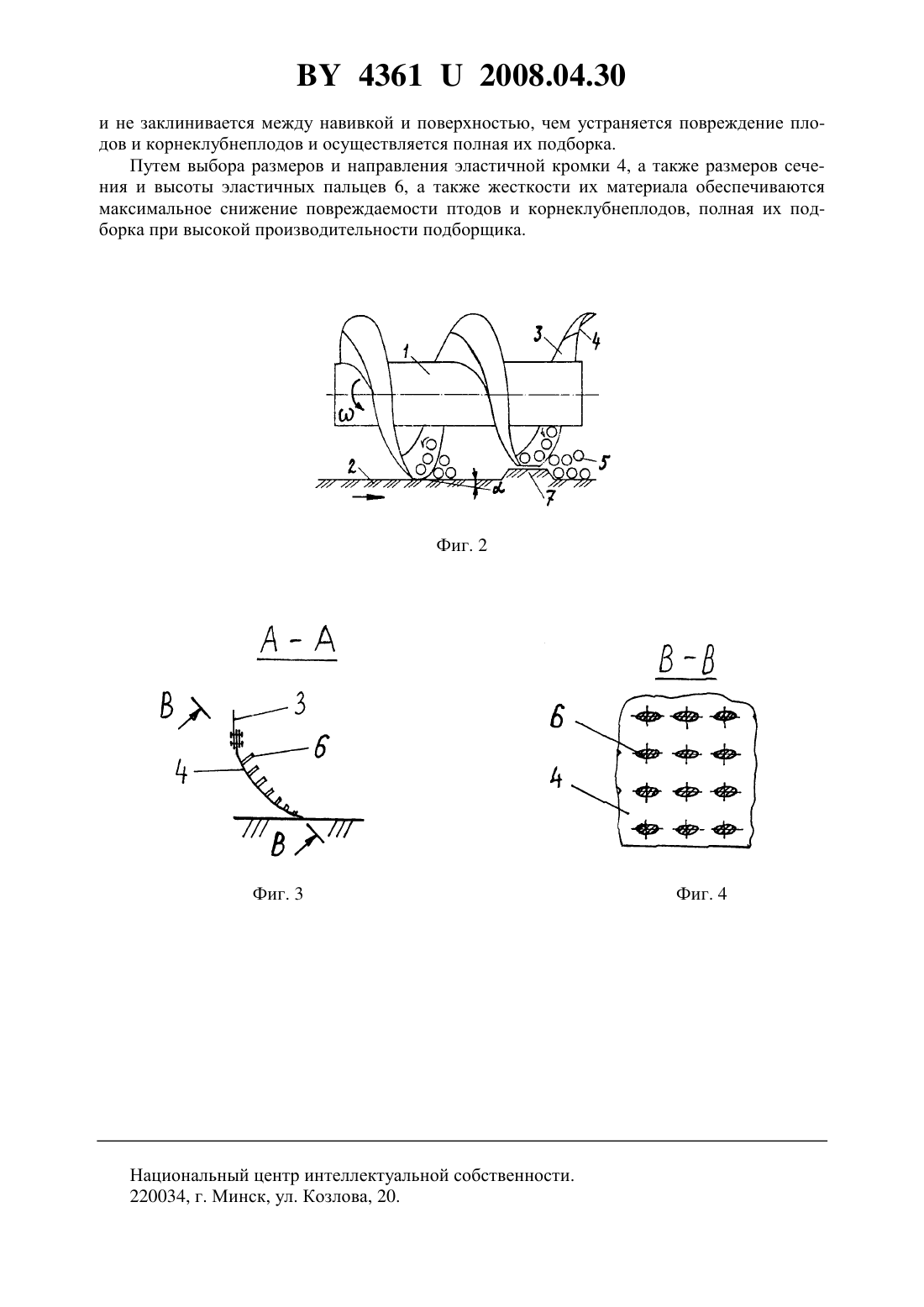

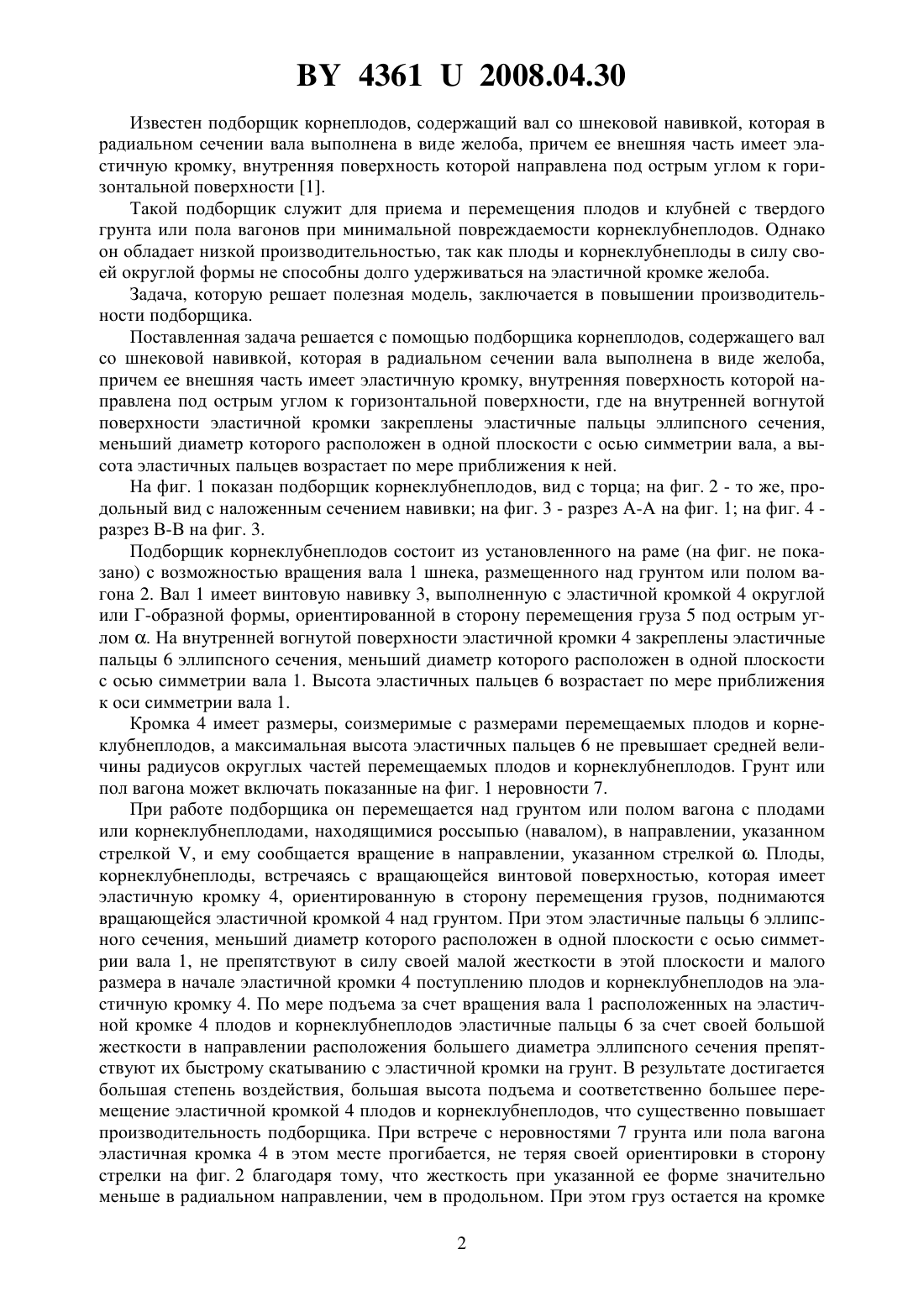

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Подборщик корнеплодов, содержащий вал со шнековой навивкой, которая в радиальном сечении вала выполнена в виде желоба, причем ее внешняя часть имеет эластичную кромку, внутренняя поверхность которой направлена под острым углом к горизонтальной поверхности, отличающийся тем, что на внутренней вогнутой поверхности эластичной кромки закреплены эластичные пальцы эллипсного сечения, меньший диаметр которого расположен в одной плоскости с осью симметрии вала, а высота эластичных пальцев возрастает по мере приближения к ней. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована в машинах для приемки, погрузки и транспортировки корнеклубнеплодов и овощей. 43612008.04.30 Известен подборщик корнеплодов, содержащий вал со шнековой навивкой, которая в радиальном сечении вала выполнена в виде желоба, причем ее внешняя часть имеет эластичную кромку, внутренняя поверхность которой направлена под острым углом к горизонтальной поверхности 1. Такой подборщик служит для приема и перемещения плодов и клубней с твердого грунта или пола вагонов при минимальной повреждаемости корнеклубнеплодов. Однако он обладает низкой производительностью, так как плоды и корнеклубнеплоды в силу своей округлой формы не способны долго удерживаться на эластичной кромке желоба. Задача, которую решает полезная модель, заключается в повышении производительности подборщика. Поставленная задача решается с помощью подборщика корнеплодов, содержащего вал со шнековой навивкой, которая в радиальном сечении вала выполнена в виде желоба,причем ее внешняя часть имеет эластичную кромку, внутренняя поверхность которой направлена под острым углом к горизонтальной поверхности, где на внутренней вогнутой поверхности эластичной кромки закреплены эластичные пальцы эллипсного сечения,меньший диаметр которого расположен в одной плоскости с осью симметрии вала, а высота эластичных пальцев возрастает по мере приближения к ней. На фиг. 1 показан подборщик корнеклубнеплодов, вид с торца на фиг. 2 - то же, продольный вид с наложенным сечением навивки на фиг. 3 - разрез А-А на фиг. 1 на фиг. 4 разрез В-В на фиг. 3. Подборщик корнеклубнеплодов состоит из установленного на раме (на фиг. не показано) с возможностью вращения вала 1 шнека, размещенного над грунтом или полом вагона 2. Вал 1 имеет винтовую навивку 3, выполненную с эластичной кромкой 4 округлой или Г-образной формы, ориентированной в сторону перемещения груза 5 под острым углом . На внутренней вогнутой поверхности эластичной кромки 4 закреплены эластичные пальцы 6 эллипсного сечения, меньший диаметр которого расположен в одной плоскости с осью симметрии вала 1. Высота эластичных пальцев 6 возрастает по мере приближения к оси симметрии вала 1. Кромка 4 имеет размеры, соизмеримые с размерами перемещаемых плодов и корнеклубнеплодов, а максимальная высота эластичных пальцев 6 не превышает средней величины радиусов округлых частей перемещаемых плодов и корнеклубнеплодов. Грунт или пол вагона может включать показанные на фиг. 1 неровности 7. При работе подборщика он перемещается над грунтом или полом вагона с плодами или корнеклубнеплодами, находящимися россыпью (навалом), в направлении, указанном стрелкой , и ему сообщается вращение в направлении, указанном стрелкой . Плоды,корнеклубнеплоды, встречаясь с вращающейся винтовой поверхностью, которая имеет эластичную кромку 4, ориентированную в сторону перемещения грузов, поднимаются вращающейся эластичной кромкой 4 над грунтом. При этом эластичные пальцы 6 эллипсного сечения, меньший диаметр которого расположен в одной плоскости с осью симметрии вала 1, не препятствуют в силу своей малой жесткости в этой плоскости и малого размера в начале эластичной кромки 4 поступлению плодов и корнеклубнеплодов на эластичную кромку 4. По мере подъема за счет вращения вала 1 расположенных на эластичной кромке 4 плодов и корнеклубнеплодов эластичные пальцы 6 за счет своей большой жесткости в направлении расположения большего диаметра эллипсного сечения препятствуют их быстрому скатыванию с эластичной кромки на грунт. В результате достигается большая степень воздействия, большая высота подъема и соответственно большее перемещение эластичной кромкой 4 плодов и корнеклубнеплодов, что существенно повышает производительность подборщика. При встрече с неровностями 7 грунта или пола вагона эластичная кромка 4 в этом месте прогибается, не теряя своей ориентировки в сторону стрелки на фиг. 2 благодаря тому, что жесткость при указанной ее форме значительно меньше в радиальном направлении, чем в продольном. При этом груз остается на кромке 2 43612008.04.30 и не заклинивается между навивкой и поверхностью, чем устраняется повреждение плодов и корнеклубнеплодов и осуществляется полная их подборка. Путем выбора размеров и направления эластичной кромки 4, а также размеров сечения и высоты эластичных пальцев 6, а также жесткости их материала обеспечиваются максимальное снижение повреждаемости птодов и корнеклубнеплодов, полная их подборка при высокой производительности подборщика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
