Генератор аэрозоля

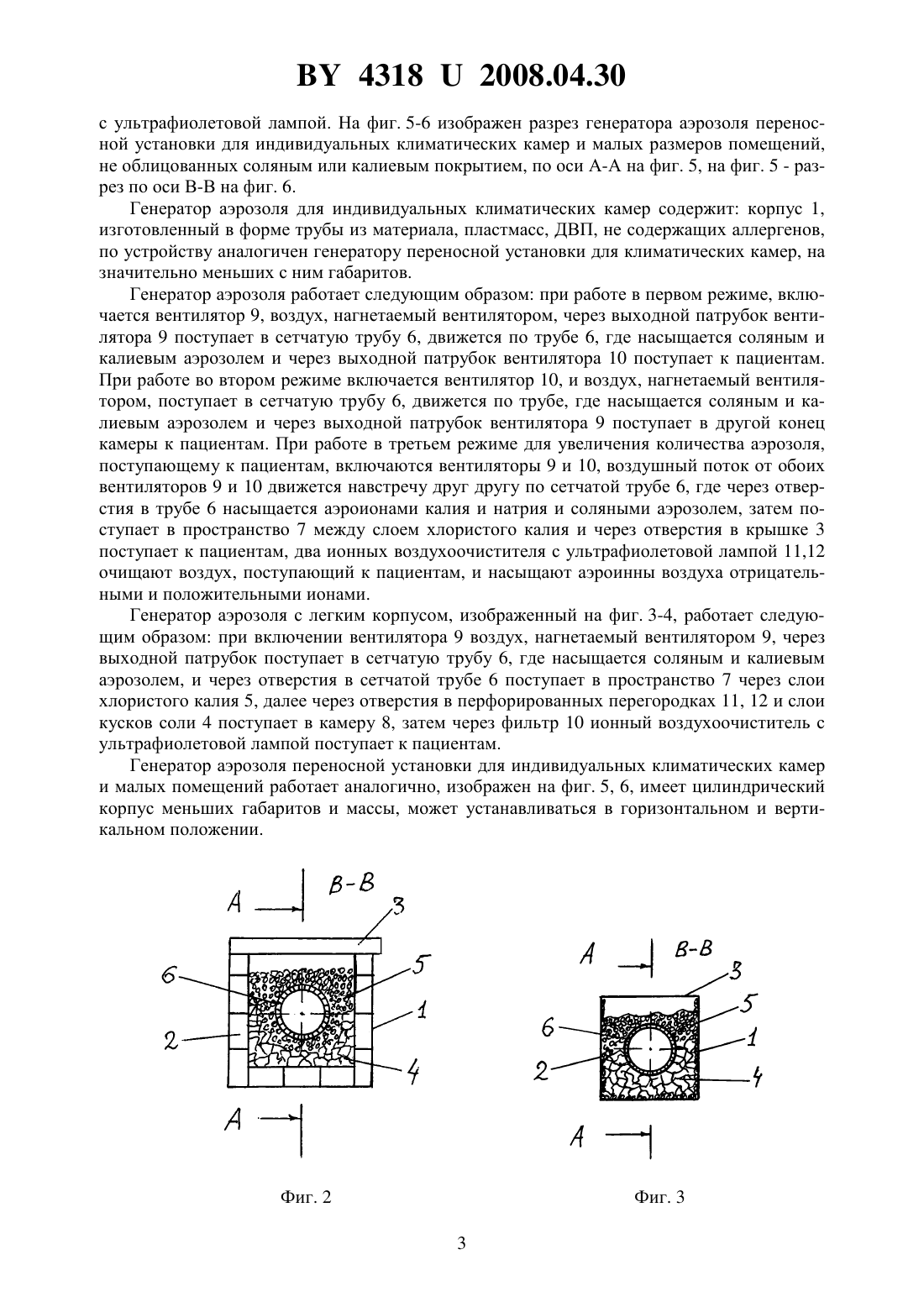

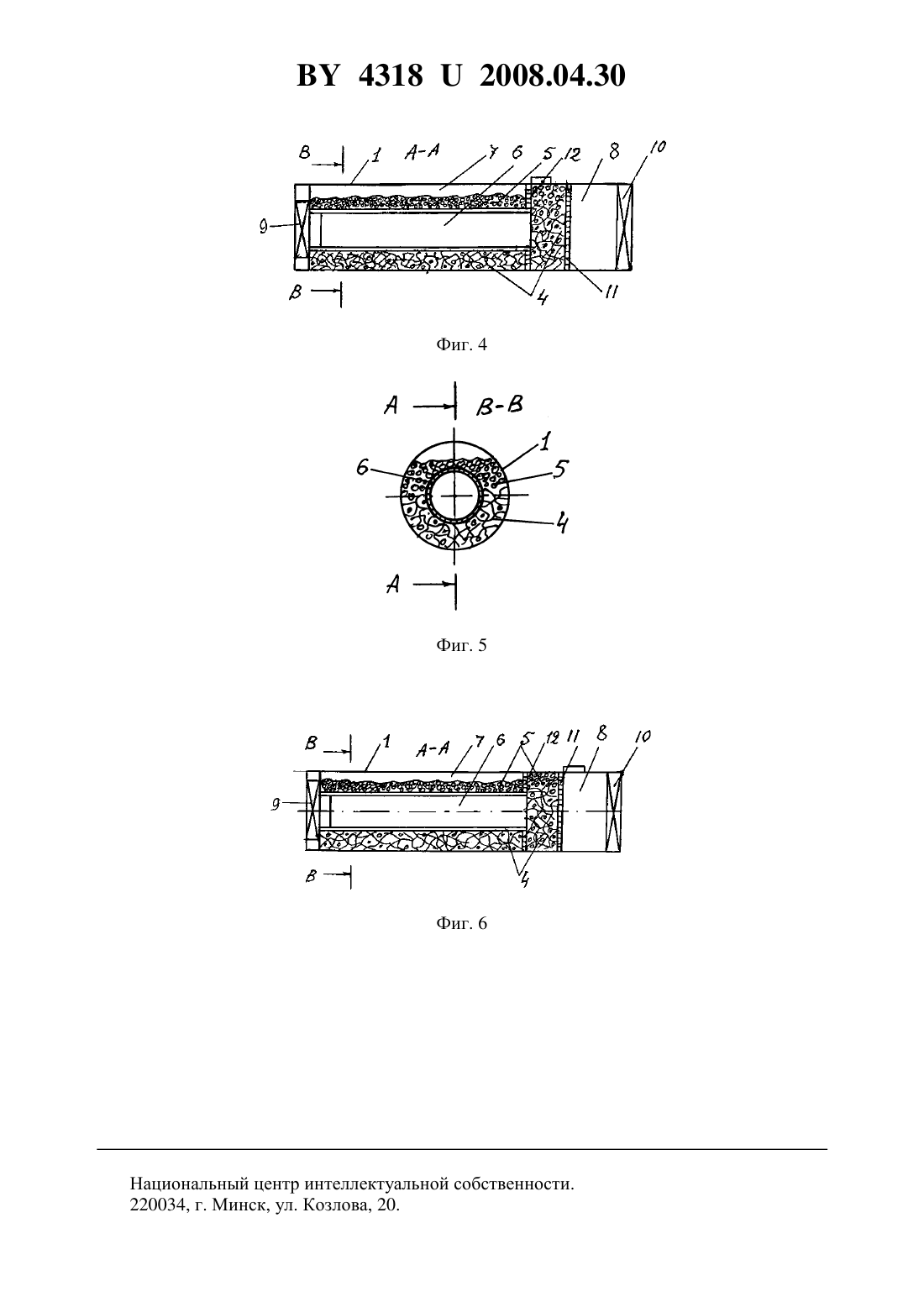

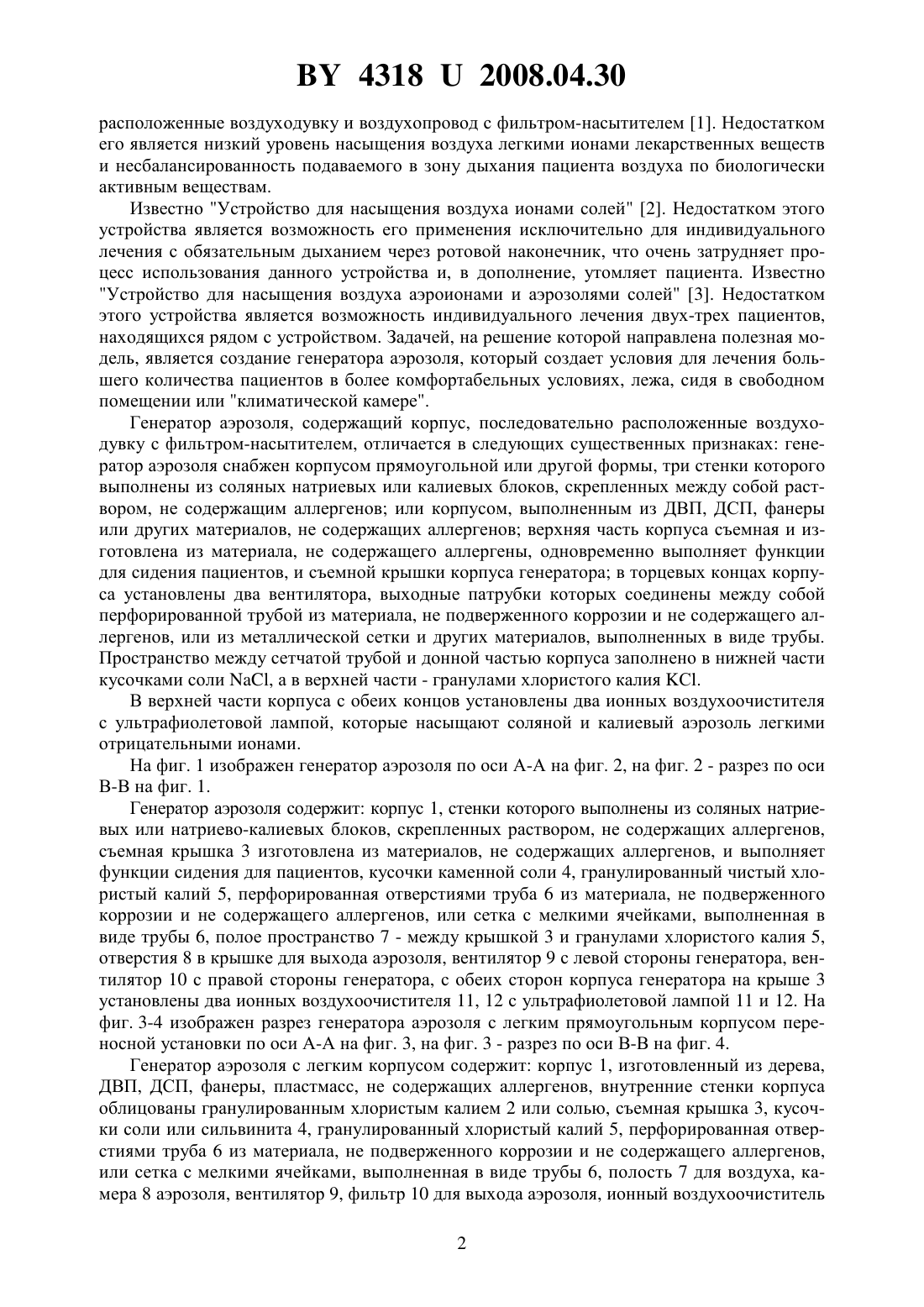

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Коничев Алексей Викторович(72) Автор Коничев Алексей Викторович(73) Патентообладатель Коничев Алексей Викторович(57) 1. Генератор аэрозоля, содержащий корпус, отличающийся тем, что три стенки корпуса выполнены из соляных натриевых или калиевых блоков, скрепленных между собой раствором, не содержащим аллергенов, верхняя часть корпуса выполнена съемной и изготовлена из материала, не содержащего аллергены, в торцевых концах корпуса установлены два вентилятора, выходные патрубки которых соединены между собой перфорированной трубой, изготовленной из материала, не подверженного коррозии и не содержащего аллергенов, или из металлической сетки, при этом пространство между трубой и донной частью корпуса заполнено в нижней части кусочками соли , а в верхней части - гранулами хлористого калия С. 2. Генератор по п. 1, отличающийся тем, что в верхней части корпуса с обоих концов установлены два ионных воздухоочистителя с ультрафиолетовой лампой, которые насыщают соляной и калиевый аэрозоль легкими отрицательными ионами. Фиг. 1 Полезная модель относится к медицинской технике, а именно к конструкциям устройств для насыщения воздуха аэрозолями и аэроионами солей калия, натрия и других лекарственных препаратов. Наиболее близким к предлагаемому решению является устройство для насыщения воздуха ионами лекарственных веществ, включающее последовательно 43182008.04.30 расположенные воздуходувку и воздухопровод с фильтром-насытителем 1. Недостатком его является низкий уровень насыщения воздуха легкими ионами лекарственных веществ и несбалансированность подаваемого в зону дыхания пациента воздуха по биологически активным веществам. Известно Устройство для насыщения воздуха ионами солей 2. Недостатком этого устройства является возможность его применения исключительно для индивидуального лечения с обязательным дыханием через ротовой наконечник, что очень затрудняет процесс использования данного устройства и, в дополнение, утомляет пациента. Известно Устройство для насыщения воздуха аэроионами и аэрозолями солей 3. Недостатком этого устройства является возможность индивидуального лечения двух-трех пациентов,находящихся рядом с устройством. Задачей, на решение которой направлена полезная модель, является создание генератора аэрозоля, который создает условия для лечения большего количества пациентов в более комфортабельных условиях, лежа, сидя в свободном помещении или климатической камере. Генератор аэрозоля, содержащий корпус, последовательно расположенные воздуходувку с фильтром-насытителем, отличается в следующих существенных признаках генератор аэрозоля снабжен корпусом прямоугольной или другой формы, три стенки которого выполнены из соляных натриевых или калиевых блоков, скрепленных между собой раствором, не содержащим аллергенов или корпусом, выполненным из ДВП, ДСП, фанеры или других материалов, не содержащих аллергенов верхняя часть корпуса съемная и изготовлена из материала, не содержащего аллергены, одновременно выполняет функции для сидения пациентов, и съемной крышки корпуса генератора в торцевых концах корпуса установлены два вентилятора, выходные патрубки которых соединены между собой перфорированной трубой из материала, не подверженного коррозии и не содержащего аллергенов, или из металлической сетки и других материалов, выполненных в виде трубы. Пространство между сетчатой трубой и донной частью корпуса заполнено в нижней части кусочками соли , а в верхней части - гранулами хлористого калия С. В верхней части корпуса с обеих концов установлены два ионных воздухоочистителя с ультрафиолетовой лампой, которые насыщают соляной и калиевый аэрозоль легкими отрицательными ионами. На фиг. 1 изображен генератор аэрозоля по оси А-А на фиг. 2, на фиг. 2 - разрез по оси В-В на фиг. 1. Генератор аэрозоля содержит корпус 1, стенки которого выполнены из соляных натриевых или натриево-калиевых блоков, скрепленных раствором, не содержащих аллергенов,съемная крышка 3 изготовлена из материалов, не содержащих аллергенов, и выполняет функции сидения для пациентов, кусочки каменной соли 4, гранулированный чистый хлористый калий 5, перфорированная отверстиями труба 6 из материала, не подверженного коррозии и не содержащего аллергенов, или сетка с мелкими ячейками, выполненная в виде трубы 6, полое пространство 7 - между крышкой 3 и гранулами хлористого калия 5,отверстия 8 в крышке для выхода аэрозоля, вентилятор 9 с левой стороны генератора, вентилятор 10 с правой стороны генератора, с обеих сторон корпуса генератора на крыше 3 установлены два ионных воздухоочистителя 11, 12 с ультрафиолетовой лампой 11 и 12. На фиг. 3-4 изображен разрез генератора аэрозоля с легким прямоугольным корпусом переносной установки по оси А-А на фиг. 3, на фиг. 3 - разрез по оси В-В на фиг. 4. Генератор аэрозоля с легким корпусом содержит корпус 1, изготовленный из дерева,ДВП, ДСП, фанеры, пластмасс, не содержащих аллергенов, внутренние стенки корпуса облицованы гранулированным хлористым калием 2 или солью, съемная крышка 3, кусочки соли или сильвинита 4, гранулированный хлористый калий 5, перфорированная отверстиями труба 6 из материала, не подверженного коррозии и не содержащего аллергенов,или сетка с мелкими ячейками, выполненная в виде трубы 6, полость 7 для воздуха, камера 8 аэрозоля, вентилятор 9, фильтр 10 для выхода аэрозоля, ионный воздухоочиститель 2 43182008.04.30 с ультрафиолетовой лампой. На фиг. 5-6 изображен разрез генератора аэрозоля переносной установки для индивидуальных климатических камер и малых размеров помещений,не облицованных соляным или калиевым покрытием, по оси А-А на фиг. 5, на фиг. 5 - разрез по оси В-В на фиг. 6. Генератор аэрозоля для индивидуальных климатических камер содержит корпус 1,изготовленный в форме трубы из материала, пластмасс, ДВП, не содержащих аллергенов,по устройству аналогичен генератору переносной установки для климатических камер, на значительно меньших с ним габаритов. Генератор аэрозоля работает следующим образом при работе в первом режиме, включается вентилятор 9, воздух, нагнетаемый вентилятором, через выходной патрубок вентилятора 9 поступает в сетчатую трубу 6, движется по трубе 6, где насыщается соляным и калиевым аэрозолем и через выходной патрубок вентилятора 10 поступает к пациентам. При работе во втором режиме включается вентилятор 10, и воздух, нагнетаемый вентилятором, поступает в сетчатую трубу 6, движется по трубе, где насыщается соляным и калиевым аэрозолем и через выходной патрубок вентилятора 9 поступает в другой конец камеры к пациентам. При работе в третьем режиме для увеличения количества аэрозоля,поступающему к пациентам, включаются вентиляторы 9 и 10, воздушный поток от обоих вентиляторов 9 и 10 движется навстречу друг другу по сетчатой трубе 6, где через отверстия в трубе 6 насыщается аэроионами калия и натрия и соляными аэрозолем, затем поступает в пространство 7 между слоем хлористого калия и через отверстия в крышке 3 поступает к пациентам, два ионных воздухоочистителя с ультрафиолетовой лампой 11,12 очищают воздух, поступающий к пациентам, и насыщают аэроинны воздуха отрицательными и положительными ионами. Генератор аэрозоля с легким корпусом, изображенный на фиг. 3-4, работает следующим образом при включении вентилятора 9 воздух, нагнетаемый вентилятором 9, через выходной патрубок поступает в сетчатую трубу 6, где насыщается соляным и калиевым аэрозолем, и через отверстия в сетчатой трубе 6 поступает в пространство 7 через слои хлористого калия 5, далее через отверстия в перфорированных перегородках 11, 12 и слои кусков соли 4 поступает в камеру 8, затем через фильтр 10 ионный воздухоочиститель с ультрафиолетовой лампой поступает к пациентам. Генератор аэрозоля переносной установки для индивидуальных климатических камер и малых помещений работает аналогично, изображен на фиг. 5, 6, имеет цилиндрический корпус меньших габаритов и массы, может устанавливаться в горизонтальном и вертикальном положении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
