Компрессионно-дистракционный аппарат

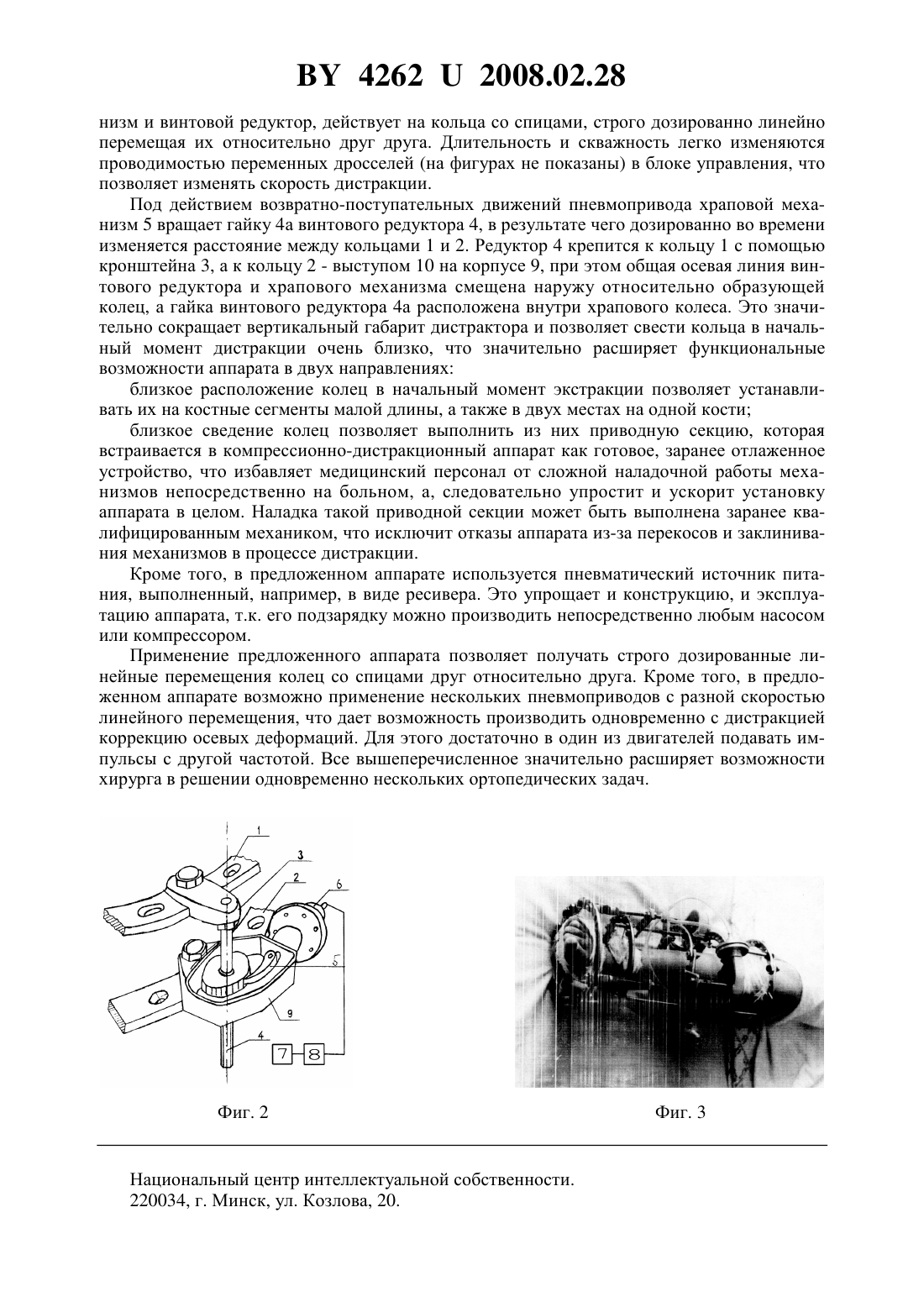

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение Белорусский научно-исследовательский институт травматологии и ортопедии(72) Автор Урьев Геннадий Абрамович(73) Патентообладатель Государственное учреждение Белорусский научноисследовательский институт травматологии и ортопедии(57) Компрессионно-дистракционный аппарат, содержащий кольца со спицами, дистракторы, снабженные приводным устройством, включающим храповой механизм, размещенный в корпусе, винтовой редуктор с приводом, соединенным с блоком питания через блок управления, отличающийся тем, что осевая линия винтового редуктора и храпового механизма смещена наружу относительно образующей колец, при этом корпус храпового механизма выполнен с выступом, закрепленным на одном из колец, винтовой редуктор снабжен кронштейном, а блок питания выполнен в виде пневматического ресивера. 42622008.02.28 Полезная модель относится к медицинскому оборудованию, в частности к ортопедическим аппаратам для временной чрескостной фиксации костных отломков или суставных концов костей, применяемым, главным образом, для лечения переломов длинных трубчатых костей и удлинения конечностей, а также может быть использована для восстановления подвижности суставов. Известен компрессионно-дистракционный аппарат, содержащий кольца, дистракторы,снабженные приводным устройством, включающим пружину, храповое колесо с храповиком и рычагом, а также имеющим электрическую связь с блоком управления и электрическим блоком питания, в котором дистрактор выполнен в виде резьбового стержня и резьбовой стойки с втулкой, в которой расположено храповое колесо, выполненное в виде полого цилиндра с зубьями по внутренней образующей поверхности, причем цилиндр жестко соединен с резьбовой стойкой, а внутри втулки установлен стакан, связанный с ней с помощью крепежных элементов, на внешней стороне которого шарнирно установлен храповик, одним концом связанный с рычагом и пружиной, при этом плечо рычага установлено внутри стакана приводное устройство выполнено в виде упругой дужки с серьгой,выполненной из нитинола, расположенной в стакане и связанной с рычагом 1. Известный компрессионно-дистракционный аппарат обеспечивает постоянное и равномерное растяжение тканей на протяжении суток и высокую точность величины удлинения. Недостатком аппарата является то, что его редуктор и привод имеют большие габариты по оси дистракции, что ограничивает его применение только на длинных костных сегментах,а электрический блок питания, состоящий из аккумуляторов, требует постоянной подзарядки. Задача, на решение которой направлено предлагаемое устройство, состоит в расширении функциональных возможностей аппарата. Поставленная задача решается с помощью предлагаемого компрессионно-дистракционного аппарата, содержащего кольца со спицами, дистракторы, снабженные приводным устройством, включающим храповой механизм, размещенный в корпусе, винтовой редуктор с пневмоприводом, соединенным с блоком питания через блок управления, при этом осевая линия винтового редуктора и храпового механизма смещена наружу относительно образующей колец, а корпус выполнен с выступом, винтовой редуктор снабжен кронштейном, блок питания выполнен в виде пневматического ресивера. На фиг. 1-3 представлены схемы предлагаемого аппарата. На фиг. 1 - общая схема компрессионно-дистракционного аппарата, где 1, 2 - кольца, установленные на костных сегментах А и Б 1 а, 2 а - спицы 3 - кронштейн 4 - винтовой редуктор 5 - храповой механизм 6 - пневмопривод 7 - источник питания 8 - блок управления 9 - корпус храпового механизма 10 - выступ. На фиг. 2 - схема крепления храпового механизма к кольцам аппарата. На фиг. 3 - внешний вид аппарата. В собранном виде компрессионно-дистракционный аппарат состоит из следующих функциональных составных частей он содержит кольца 1, 2 со спицами 1 а и 2 а, соединенные с кронштейном 3, винтовой редуктор 4, храповой механизм 5, приводимый в движение пневмоприводом 6 от источника питания 7 через блок управления 8. Винтовой редуктор 4 и храповой механизм 5 расположены в общем корпусе 9, снабженном выступом 10, которым он крепится к кольцу 1. Аппарат работает следующим образом. При включении источника питания 7 сжатый воздух поступает в блок управления 8,где, формируя импульсы давления, подаваемые на пневмопривод 6 через храповой меха 2 42622008.02.28 низм и винтовой редуктор, действует на кольца со спицами, строго дозированно линейно перемещая их относительно друг друга. Длительность и скважность легко изменяются проводимостью переменных дросселей (на фигурах не показаны) в блоке управления, что позволяет изменять скорость дистракции. Под действием возвратно-поступательных движений пневмопривода храповой механизм 5 вращает гайку 4 а винтового редуктора 4, в результате чего дозированно во времени изменяется расстояние между кольцами 1 и 2. Редуктор 4 крепится к кольцу 1 с помощью кронштейна 3, а к кольцу 2 - выступом 10 на корпусе 9, при этом общая осевая линия винтового редуктора и храпового механизма смещена наружу относительно образующей колец, а гайка винтового редуктора 4 а расположена внутри храпового колеса. Это значительно сокращает вертикальный габарит дистрактора и позволяет свести кольца в начальный момент дистракции очень близко, что значительно расширяет функциональные возможности аппарата в двух направлениях близкое расположение колец в начальный момент экстракции позволяет устанавливать их на костные сегменты малой длины, а также в двух местах на одной кости близкое сведение колец позволяет выполнить из них приводную секцию, которая встраивается в компрессионно-дистракционный аппарат как готовое, заранее отлаженное устройство, что избавляет медицинский персонал от сложной наладочной работы механизмов непосредственно на больном, а, следовательно упростит и ускорит установку аппарата в целом. Наладка такой приводной секции может быть выполнена заранее квалифицированным механиком, что исключит отказы аппарата из-за перекосов и заклинивания механизмов в процессе дистракции. Кроме того, в предложенном аппарате используется пневматический источник питания, выполненный, например, в виде ресивера. Это упрощает и конструкцию, и эксплуатацию аппарата, т.к. его подзарядку можно производить непосредственно любым насосом или компрессором. Применение предложенного аппарата позволяет получать строго дозированные линейные перемещения колец со спицами друг относительно друга. Кроме того, в предложенном аппарате возможно применение нескольких пневмоприводов с разной скоростью линейного перемещения, что дает возможность производить одновременно с дистракцией коррекцию осевых деформаций. Для этого достаточно в один из двигателей подавать импульсы с другой частотой. Все вышеперечисленное значительно расширяет возможности хирурга в решении одновременно нескольких ортопедических задач. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
