Привод шнековой центрифуги

Номер патента: U 1758

Опубликовано: 30.03.2005

Авторы: Воробьев Владимир Васильевич, Ловчев Эдуард Михайлович

Скачать PDF файл.

Текст

Смотреть все

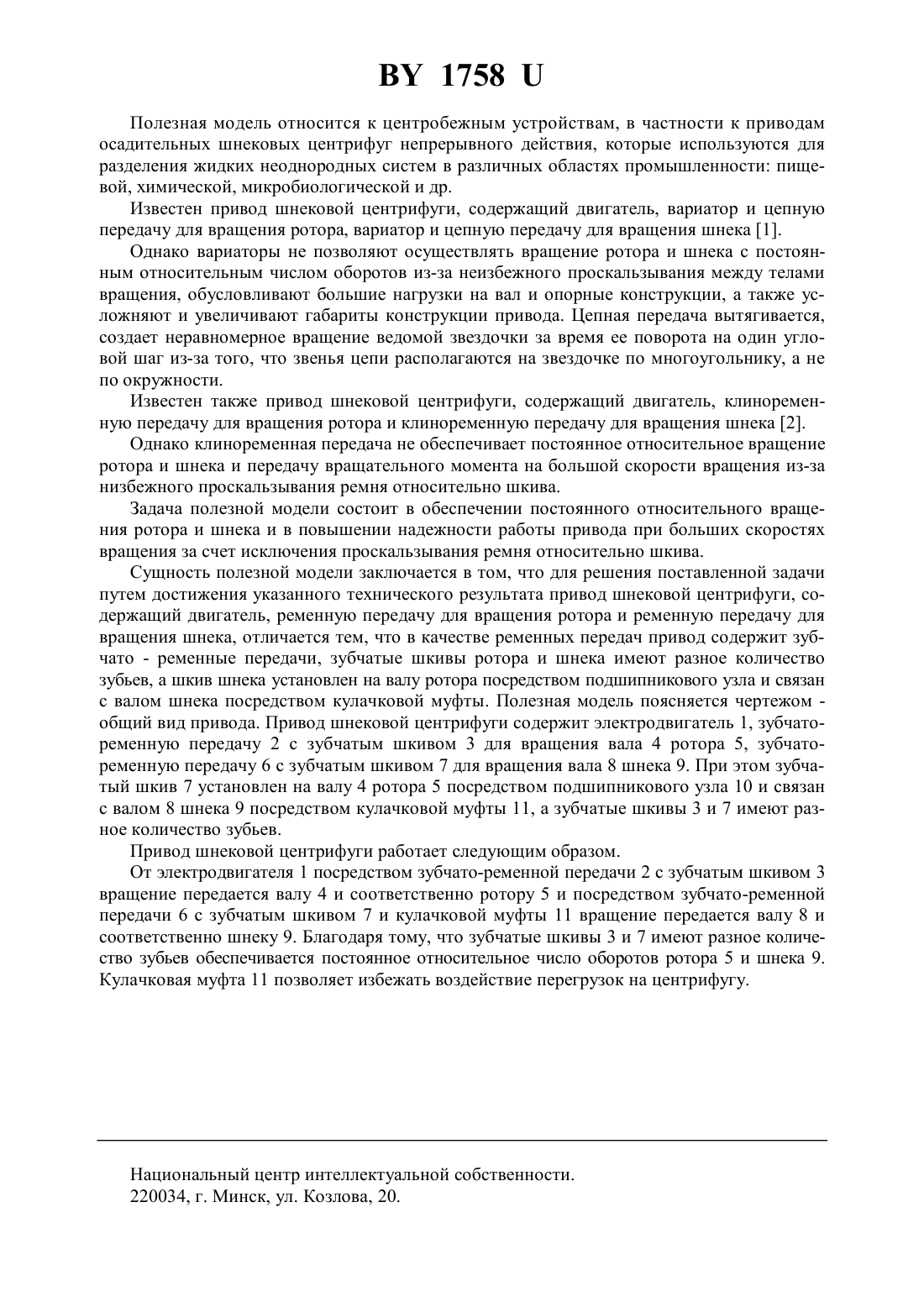

(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Воробьев Владимир Васильевич Ловчев Эдуард Михайлович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Привод шнековой центрифуги, содержащий двигатель, ременную передачу для вращения ротора и ременную передачу для вращения шнека, отличающийся тем, что в качестве ременных передач привод содержит зубчато-ременные передачи, зубчатые шкивы ротора и шнека имеют разное количество зубьев, а шкив шнека установлен на валу ротора посредством подшипникового узла и связан с валом шнека посредством кулачковой муфты. 1758 Полезная модель относится к центробежным устройствам, в частности к приводам осадительных шнековых центрифуг непрерывного действия, которые используются для разделения жидких неоднородных систем в различных областях промышленности пищевой, химической, микробиологической и др. Известен привод шнековой центрифуги, содержащий двигатель, вариатор и цепную передачу для вращения ротора, вариатор и цепную передачу для вращения шнека 1. Однако вариаторы не позволяют осуществлять вращение ротора и шнека с постоянным относительным числом оборотов из-за неизбежного проскальзывания между телами вращения, обусловливают большие нагрузки на вал и опорные конструкции, а также усложняют и увеличивают габариты конструкции привода. Цепная передача вытягивается,создает неравномерное вращение ведомой звездочки за время ее поворота на один угловой шаг из-за того, что звенья цепи располагаются на звездочке по многоугольнику, а не по окружности. Известен также привод шнековой центрифуги, содержащий двигатель, клиноременную передачу для вращения ротора и клиноременную передачу для вращения шнека 2. Однако клиноременная передача не обеспечивает постоянное относительное вращение ротора и шнека и передачу вращательного момента на большой скорости вращения из-за низбежного проскальзывания ремня относительно шкива. Задача полезной модели состоит в обеспечении постоянного относительного вращения ротора и шнека и в повышении надежности работы привода при больших скоростях вращения за счет исключения проскальзывания ремня относительно шкива. Сущность полезной модели заключается в том, что для решения поставленной задачи путем достижения указанного технического результата привод шнековой центрифуги, содержащий двигатель, ременную передачу для вращения ротора и ременную передачу для вращения шнека, отличается тем, что в качестве ременных передач привод содержит зубчато - ременные передачи, зубчатые шкивы ротора и шнека имеют разное количество зубьев, а шкив шнека установлен на валу ротора посредством подшипникового узла и связан с валом шнека посредством кулачковой муфты. Полезная модель поясняется чертежом общий вид привода. Привод шнековой центрифуги содержит электродвигатель 1, зубчатоременную передачу 2 с зубчатым шкивом 3 для вращения вала 4 ротора 5, зубчатоременную передачу 6 с зубчатым шкивом 7 для вращения вала 8 шнека 9. При этом зубчатый шкив 7 установлен на валу 4 ротора 5 посредством подшипникового узла 10 и связан с валом 8 шнека 9 посредством кулачковой муфты 11, а зубчатые шкивы 3 и 7 имеют разное количество зубьев. Привод шнековой центрифуги работает следующим образом. От электродвигателя 1 посредством зубчато-ременной передачи 2 с зубчатым шкивом 3 вращение передается валу 4 и соответственно ротору 5 и посредством зубчато-ременной передачи 6 с зубчатым шкивом 7 и кулачковой муфты 11 вращение передается валу 8 и соответственно шнеку 9. Благодаря тому, что зубчатые шкивы 3 и 7 имеют разное количество зубьев обеспечивается постоянное относительное число оборотов ротора 5 и шнека 9. Кулачковая муфта 11 позволяет избежать воздействие перегрузок на центрифугу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: B04B 9/00

Метки: привод, шнековой, центрифуги
