Индикатор ионизирующего излучения
Номер патента: U 4153
Опубликовано: 28.02.2008
Текст

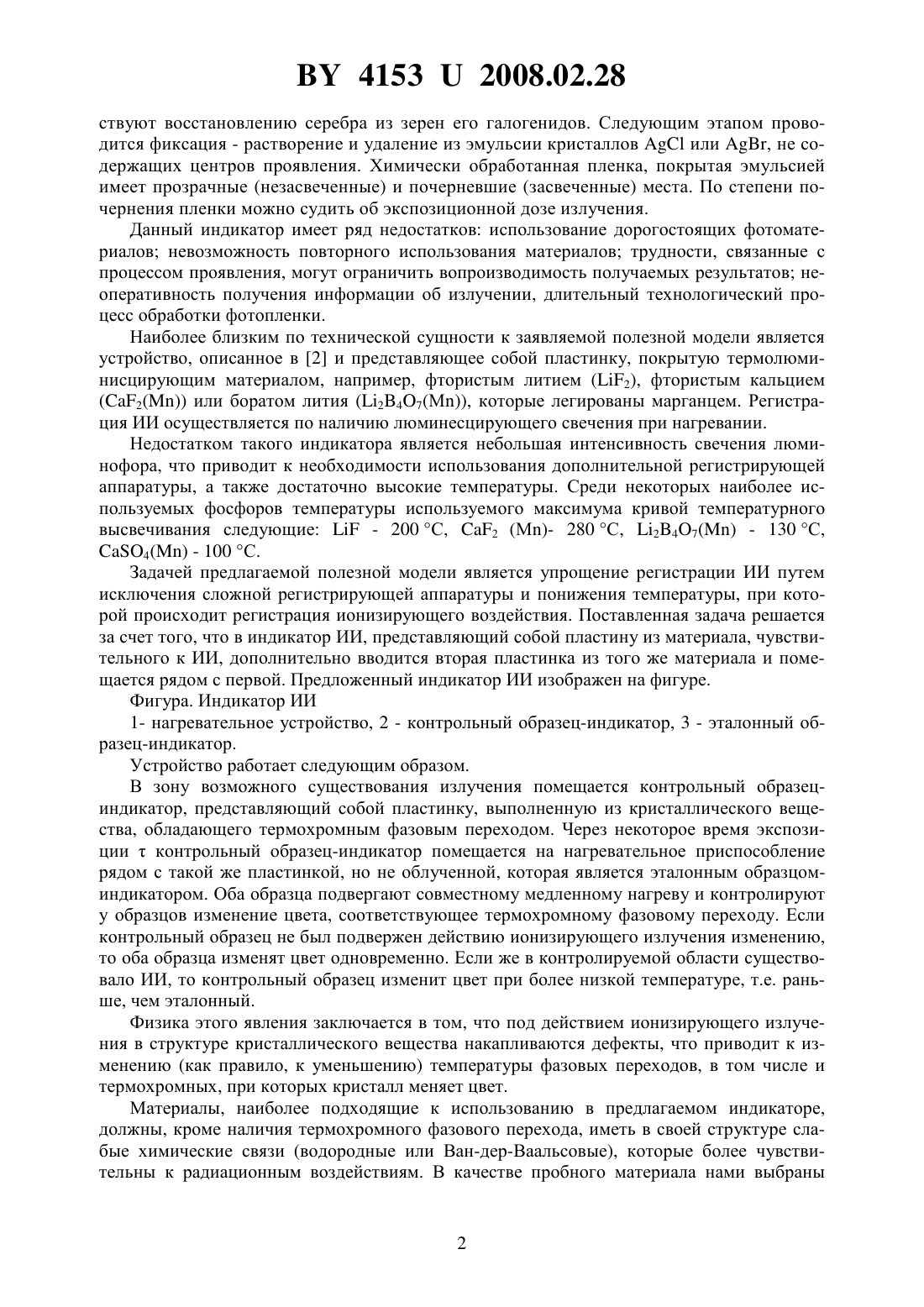

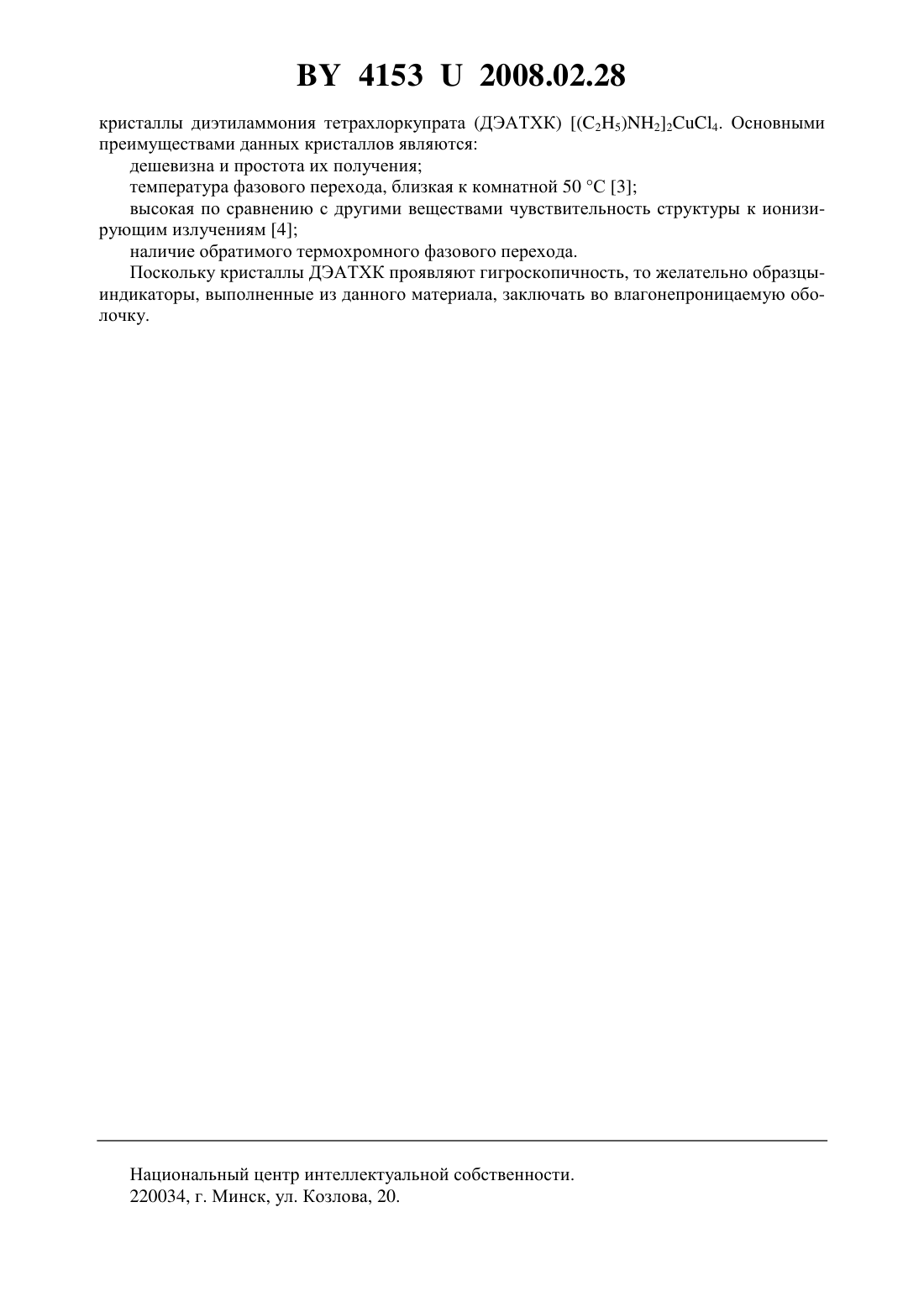

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Объединенный институт физики твердого тела и полупроводников Национальной академии наук Беларуси(72) Авторы Ячковский Андрей Янович Шелег Александр Устинович(73) Патентообладатель Государственное научное учреждение Объединенный институт физики твердого тела и полупроводников Национальной академии наук Беларуси(57) Индикатор ионизирующего излучения представляет собой пластинку из поликристаллического материала, чувствительного к ионизирующему излучению, отличающийся тем, что он дополнительно содержит необлученную пластинку, изготовленную из того же материала и помещенную непосредственно возле первой.(56) 1. Голубев Б.П. Дозиметрия и защита от ионизирующих излучений. 4-е издание / Под ред. Е.Л. Столяровой. - М. Энергоатомиздат, 1986. 2. Радиационная безопасность. Величины, единицы, методы и приборы (США, 1971)Пер. с англ. / Под. ред. И.Б. Кераим-Маркуса. - М. Атоиздат, 1974. - 140 с. 3. Шелег А.У., Декола Т.И., Теханович Н.П. Физика твердого тела. - 2005. - Т. 47.11. 4. Капустянык В.Б., Корчак Ю.М. Журнал прикладной спектроскопии. - 2000. - Т.67.6. - С. 759. Полезная модель относится к области детектирования ядерных и ионизирующих излучений (ИИ) и может найти применение, например, в местах захоронения и хранения радиоактивных материалов, в случае технологических аварий с радиоактивными веществами и т.д. Известен индикатор ИИ 1, состоящий из фотопластинки, покрытой фотоэмульсией,в состав которой входят бромид или хлорид серебра. Под действием ИИ в фотоэмульсии возникают вторичные электроны, взаимодействующие с галогенидами серебра, нейтрализуя положительный ион серебра. В результате в эмульсии возникают центры - атомы металлического серебра. Далее, под действием раствора проявителя эти центры способ 41532008.02.28 ствуют восстановлению серебра из зерен его галогенидов. Следующим этапом проводится фиксация - растворение и удаление из эмульсии кристалловили , не содержащих центров проявления. Химически обработанная пленка, покрытая эмульсией имеет прозрачные (незасвеченные) и почерневшие (засвеченные) места. По степени почернения пленки можно судить об экспозиционной дозе излучения. Данный индикатор имеет ряд недостатков использование дорогостоящих фотоматериалов невозможность повторного использования материалов трудности, связанные с процессом проявления, могут ограничить вопроизводимость получаемых результатов неоперативность получения информации об излучении, длительный технологический процесс обработки фотопленки. Наиболее близким по технической сущности к заявляемой полезной модели является устройство, описанное в 2 и представляющее собой пластинку, покрытую термолюминисцирующим материалом, например, фтористым литием (2), фтористым кальцием(2( или боратом лития (247(М, которые легированы марганцем. Регистрация ИИ осуществляется по наличию люминесцирующего свечения при нагревании. Недостатком такого индикатора является небольшая интенсивность свечения люминофора, что приводит к необходимости использования дополнительной регистрирующей аппаратуры, а также достаточно высокие температуры. Среди некоторых наиболее используемых фосфоров температуры используемого максимума кривой температурного высвечивания следующие- 200 С, 2 (М)- 280 С, 247 - 130 С,4 - 100 С. Задачей предлагаемой полезной модели является упрощение регистрации ИИ путем исключения сложной регистрирующей аппаратуры и понижения температуры, при которой происходит регистрация ионизирующего воздействия. Поставленная задача решается за счет того, что в индикатор ИИ, представляющий собой пластину из материала, чувствительного к ИИ, дополнительно вводится вторая пластинка из того же материала и помещается рядом с первой. Предложенный индикатор ИИ изображен на фигуре. Фигура. Индикатор ИИ 1- нагревательное устройство, 2 - контрольный образец-индикатор, 3 - эталонный образец-индикатор. Устройство работает следующим образом. В зону возможного существования излучения помещается контрольный образециндикатор, представляющий собой пластинку, выполненную из кристаллического вещества, обладающего термохромным фазовым переходом. Через некоторое время экспозицииконтрольный образец-индикатор помещается на нагревательное приспособление рядом с такой же пластинкой, но не облученной, которая является эталонным образцоминдикатором. Оба образца подвергают совместному медленному нагреву и контролируют у образцов изменение цвета, соответствующее термохромному фазовому переходу. Если контрольный образец не был подвержен действию ионизирующего излучения изменению,то оба образца изменят цвет одновременно. Если же в контролируемой области существовало ИИ, то контрольный образец изменит цвет при более низкой температуре, т.е. раньше, чем эталонный. Физика этого явления заключается в том, что под действием ионизирующего излучения в структуре кристаллического вещества накапливаются дефекты, что приводит к изменению (как правило, к уменьшению) температуры фазовых переходов, в том числе и термохромных, при которых кристалл меняет цвет. Материалы, наиболее подходящие к использованию в предлагаемом индикаторе,должны, кроме наличия термохромного фазового перехода, иметь в своей структуре слабые химические связи (водородные или Ван-дер-Ваальсовые), которые более чувствительны к радиационным воздействиям. В качестве пробного материала нами выбраны 41532008.02.28 кристаллы диэтиламмония тетрахлоркупрата (ДЭАТХК) (25)224. Основными преимуществами данных кристаллов являются дешевизна и простота их получения температура фазового перехода, близкая к комнатной 50 С 3 высокая по сравнению с другими веществами чувствительность структуры к ионизирующим излучениям 4 наличие обратимого термохромного фазового перехода. Поскольку кристаллы ДЭАТХК проявляют гигроскопичность, то желательно образцыиндикаторы, выполненные из данного материала, заключать во влагонепроницаемую оболочку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G01T 1/00
Метки: излучения, индикатор, ионизирующего
