Индикатор засоренности фильтра

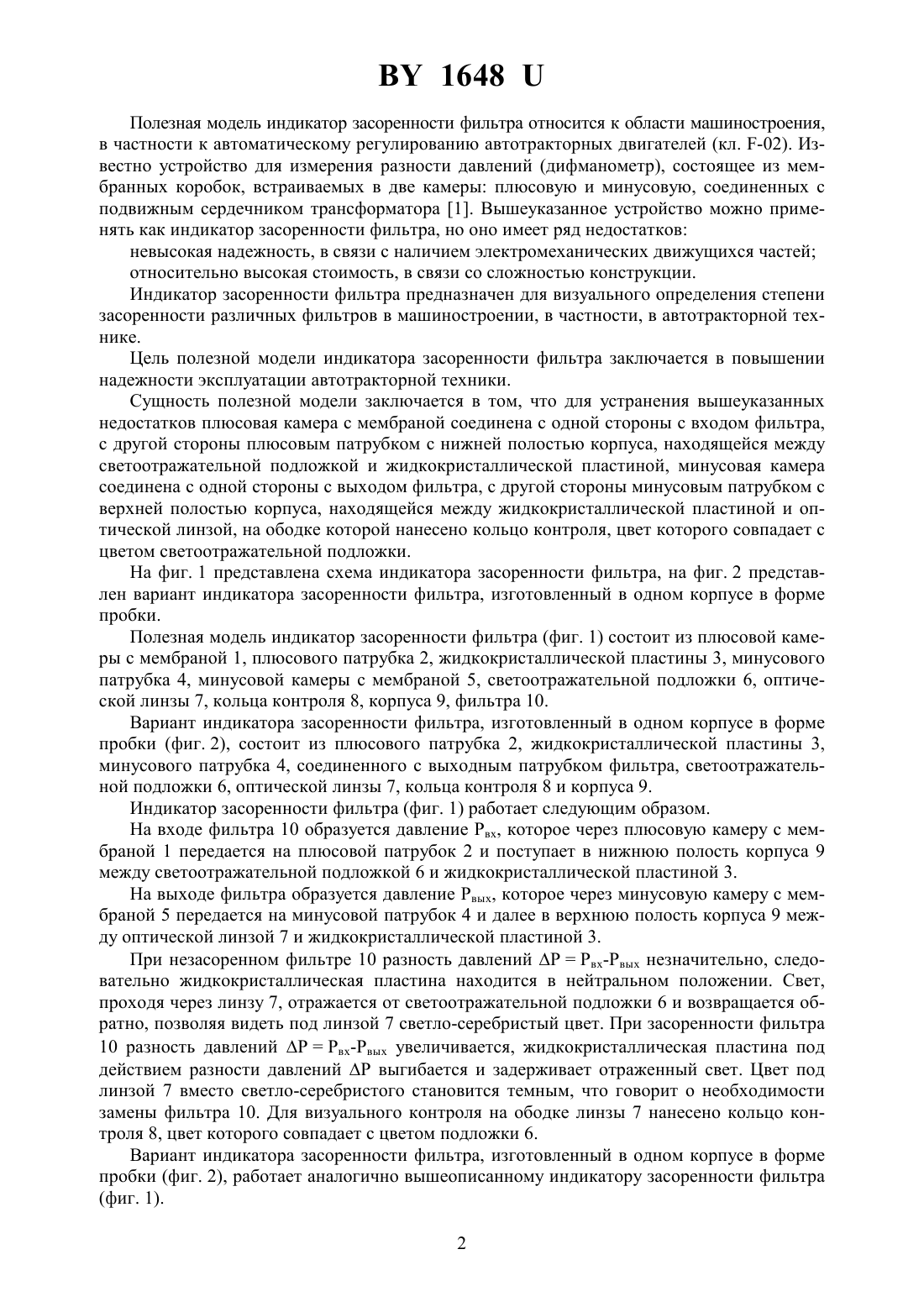

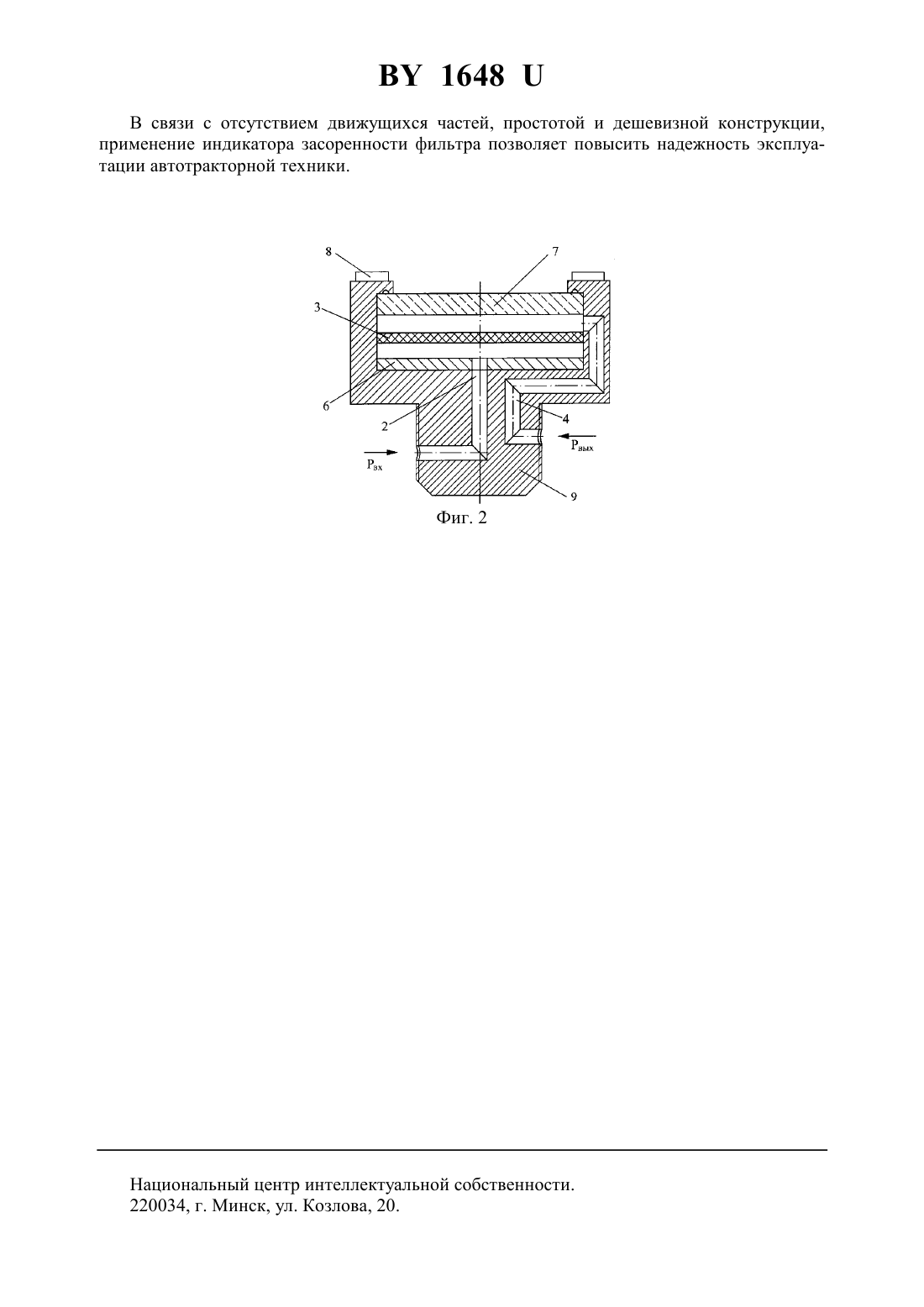

(51)01 7/00,02 39/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Карташевич Анатолий Николаевич Кондраль Александр Евгеньевич Куликов Сергей Михайлович(57) Индикатор засоренности фильтра, состоящий из плюсовой и минусовой камеры, отличающийся тем, что плюсовая камера с мембраной соединена с одной стороны с входом фильтра, с другой стороны плюсовым патрубком с нижней полостью корпуса, находящейся между светоотражательной подложкой и жидкокристаллической пластиной, минусовая камера соединена с одной стороны с выходом фильтра, с другой стороны минусовым патрубком с верхней полостью корпуса, находящейся между жидкокристаллической пластиной и оптической линзой, на ободке которой нанесено кольцо контроля, цвет которого совпадает с цветом светоотражательной подложки.(56) Райков. И.Я. Испытание двигателей внутреннего сгорания. - М. Высшая школа, 1975. С. 319, 134-136. 1648 Полезная модель индикатор засоренности фильтра относится к области машиностроения,в частности к автоматическому регулированию автотракторных двигателей (кл. -02). Известно устройство для измерения разности давлений (дифманометр), состоящее из мембранных коробок, встраиваемых в две камеры плюсовую и минусовую, соединенных с подвижным сердечником трансформатора 1. Вышеуказанное устройство можно применять как индикатор засоренности фильтра, но оно имеет ряд недостатков невысокая надежность, в связи с наличием электромеханических движущихся частей относительно высокая стоимость, в связи со сложностью конструкции. Индикатор засоренности фильтра предназначен для визуального определения степени засоренности различных фильтров в машиностроении, в частности, в автотракторной технике. Цель полезной модели индикатора засоренности фильтра заключается в повышении надежности эксплуатации автотракторной техники. Сущность полезной модели заключается в том, что для устранения вышеуказанных недостатков плюсовая камера с мембраной соединена с одной стороны с входом фильтра,с другой стороны плюсовым патрубком с нижней полостью корпуса, находящейся между светоотражательной подложкой и жидкокристаллической пластиной, минусовая камера соединена с одной стороны с выходом фильтра, с другой стороны минусовым патрубком с верхней полостью корпуса, находящейся между жидкокристаллической пластиной и оптической линзой, на ободке которой нанесено кольцо контроля, цвет которого совпадает с цветом светоотражательной подложки. На фиг. 1 представлена схема индикатора засоренности фильтра, на фиг. 2 представлен вариант индикатора засоренности фильтра, изготовленный в одном корпусе в форме пробки. Полезная модель индикатор засоренности фильтра (фиг. 1) состоит из плюсовой камеры с мембраной 1, плюсового патрубка 2, жидкокристаллической пластины 3, минусового патрубка 4, минусовой камеры с мембраной 5, светоотражательной подложки 6, оптической линзы 7, кольца контроля 8, корпуса 9, фильтра 10. Вариант индикатора засоренности фильтра, изготовленный в одном корпусе в форме пробки (фиг. 2), состоит из плюсового патрубка 2, жидкокристаллической пластины 3,минусового патрубка 4, соединенного с выходным патрубком фильтра, светоотражательной подложки 6, оптической линзы 7, кольца контроля 8 и корпуса 9. Индикатор засоренности фильтра (фиг. 1) работает следующим образом. На входе фильтра 10 образуется давление Рвх, которое через плюсовую камеру с мембраной 1 передается на плюсовой патрубок 2 и поступает в нижнюю полость корпуса 9 между светоотражательной подложкой 6 и жидкокристаллической пластиной 3. На выходе фильтра образуется давление Рвых, которое через минусовую камеру с мембраной 5 передается на минусовой патрубок 4 и далее в верхнюю полость корпуса 9 между оптической линзой 7 и жидкокристаллической пластиной 3. При незасоренном фильтре 10 разность давленийРвх-Рвых незначительно, следовательно жидкокристаллическая пластина находится в нейтральном положении. Свет,проходя через линзу 7, отражается от светоотражательной подложки 6 и возвращается обратно, позволяя видеть под линзой 7 светло-серебристый цвет. При засоренности фильтра 10 разность давленийРвх-Рвых увеличивается, жидкокристаллическая пластина под действием разности давленийвыгибается и задерживает отраженный свет. Цвет под линзой 7 вместо светло-серебристого становится темным, что говорит о необходимости замены фильтра 10. Для визуального контроля на ободке линзы 7 нанесено кольцо контроля 8, цвет которого совпадает с цветом подложки 6. Вариант индикатора засоренности фильтра, изготовленный в одном корпусе в форме пробки (фиг. 2), работает аналогично вышеописанному индикатору засоренности фильтра 1648 В связи с отсутствием движущихся частей, простотой и дешевизной конструкции,применение индикатора засоренности фильтра позволяет повысить надежность эксплуатации автотракторной техники. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
