Устройство для оценки уплотняемости почвы

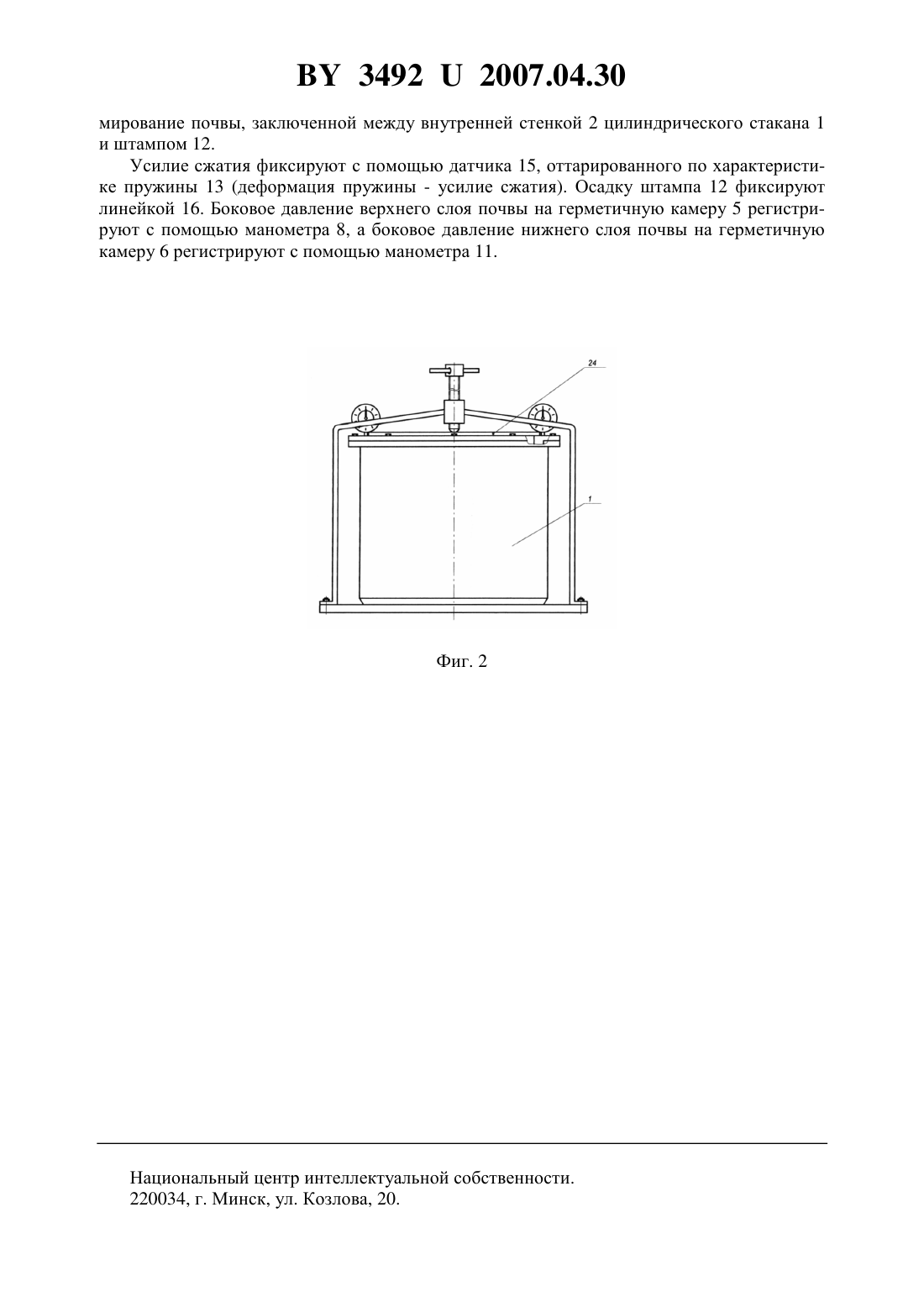

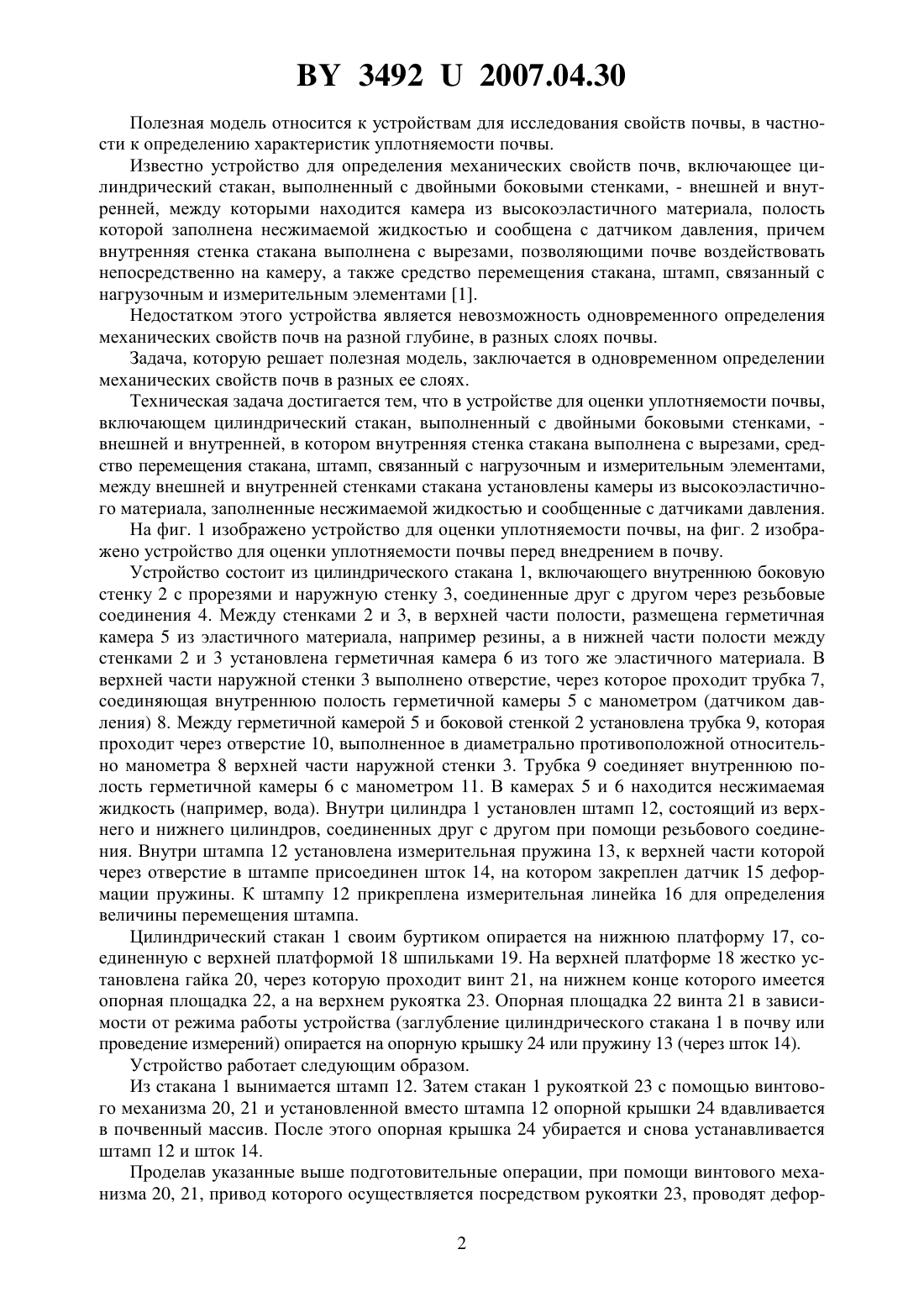

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЦЕНКИ УПЛОТНЯЕМОСТИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович Гирейко Николай Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для оценки уплотняемости почвы, включающее цилиндрический стакан,выполненный с двойными боковыми стенками - внешней и внутренней, в котором внутренняя стенка стакана выполнена с вырезами, средство перемещения стакана, штамп, связанный с нагрузочным и измерительным элементами, отличающееся тем, что между внешней и внутренней стенками стакана установлены камеры из высокоэластичного материала, заполненные несжимаемой жидкостью и сообщенные с датчиками давления.(56) 1. Патент на полезную модель 1533, МПК 01 3/00, 2004. 34922007.04.30 Полезная модель относится к устройствам для исследования свойств почвы, в частности к определению характеристик уплотняемости почвы. Известно устройство для определения механических свойств почв, включающее цилиндрический стакан, выполненный с двойными боковыми стенками, - внешней и внутренней, между которыми находится камера из высокоэластичного материала, полость которой заполнена несжимаемой жидкостью и сообщена с датчиком давления, причем внутренняя стенка стакана выполнена с вырезами, позволяющими почве воздействовать непосредственно на камеру, а также средство перемещения стакана, штамп, связанный с нагрузочным и измерительным элементами 1. Недостатком этого устройства является невозможность одновременного определения механических свойств почв на разной глубине, в разных слоях почвы. Задача, которую решает полезная модель, заключается в одновременном определении механических свойств почв в разных ее слоях. Техническая задача достигается тем, что в устройстве для оценки уплотняемости почвы,включающем цилиндрический стакан, выполненный с двойными боковыми стенками, внешней и внутренней, в котором внутренняя стенка стакана выполнена с вырезами, средство перемещения стакана, штамп, связанный с нагрузочным и измерительным элементами,между внешней и внутренней стенками стакана установлены камеры из высокоэластичного материала, заполненные несжимаемой жидкостью и сообщенные с датчиками давления. На фиг. 1 изображено устройство для оценки уплотняемости почвы, на фиг. 2 изображено устройство для оценки уплотняемости почвы перед внедрением в почву. Устройство состоит из цилиндрического стакана 1, включающего внутреннюю боковую стенку 2 с прорезями и наружную стенку 3, соединенные друг с другом через резьбовые соединения 4. Между стенками 2 и 3, в верхней части полости, размещена герметичная камера 5 из эластичного материала, например резины, а в нижней части полости между стенками 2 и 3 установлена герметичная камера 6 из того же эластичного материала. В верхней части наружной стенки 3 выполнено отверстие, через которое проходит трубка 7,соединяющая внутреннюю полость герметичной камеры 5 с манометром (датчиком давления) 8. Между герметичной камерой 5 и боковой стенкой 2 установлена трубка 9, которая проходит через отверстие 10, выполненное в диаметрально противоположной относительно манометра 8 верхней части наружной стенки 3. Трубка 9 соединяет внутреннюю полость герметичной камеры 6 с манометром 11. В камерах 5 и 6 находится несжимаемая жидкость (например, вода). Внутри цилиндра 1 установлен штамп 12, состоящий из верхнего и нижнего цилиндров, соединенных друг с другом при помощи резьбового соединения. Внутри штампа 12 установлена измерительная пружина 13, к верхней части которой через отверстие в штампе присоединен шток 14, на котором закреплен датчик 15 деформации пружины. К штампу 12 прикреплена измерительная линейка 16 для определения величины перемещения штампа. Цилиндрический стакан 1 своим буртиком опирается на нижнюю платформу 17, соединенную с верхней платформой 18 шпильками 19. На верхней платформе 18 жестко установлена гайка 20, через которую проходит винт 21, на нижнем конце которого имеется опорная площадка 22, а на верхнем рукоятка 23. Опорная площадка 22 винта 21 в зависимости от режима работы устройства (заглубление цилиндрического стакана 1 в почву или проведение измерений) опирается на опорную крышку 24 или пружину 13 (через шток 14). Устройство работает следующим образом. Из стакана 1 вынимается штамп 12. Затем стакан 1 рукояткой 23 с помощью винтового механизма 20, 21 и установленной вместо штампа 12 опорной крышки 24 вдавливается в почвенный массив. После этого опорная крышка 24 убирается и снова устанавливается штамп 12 и шток 14. Проделав указанные выше подготовительные операции, при помощи винтового механизма 20, 21, привод которого осуществляется посредством рукоятки 23, проводят дефор 2 34922007.04.30 мирование почвы, заключенной между внутренней стенкой 2 цилиндрического стакана 1 и штампом 12. Усилие сжатия фиксируют с помощью датчика 15, оттарированного по характеристике пружины 13 (деформация пружины - усилие сжатия). Осадку штампа 12 фиксируют линейкой 16. Боковое давление верхнего слоя почвы на герметичную камеру 5 регистрируют с помощью манометра 8, а боковое давление нижнего слоя почвы на герметичную камеру 6 регистрируют с помощью манометра 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
