Стан поперечной и продольной прокатки для получения сложнопрофильных изделий с заостренными лезвиями

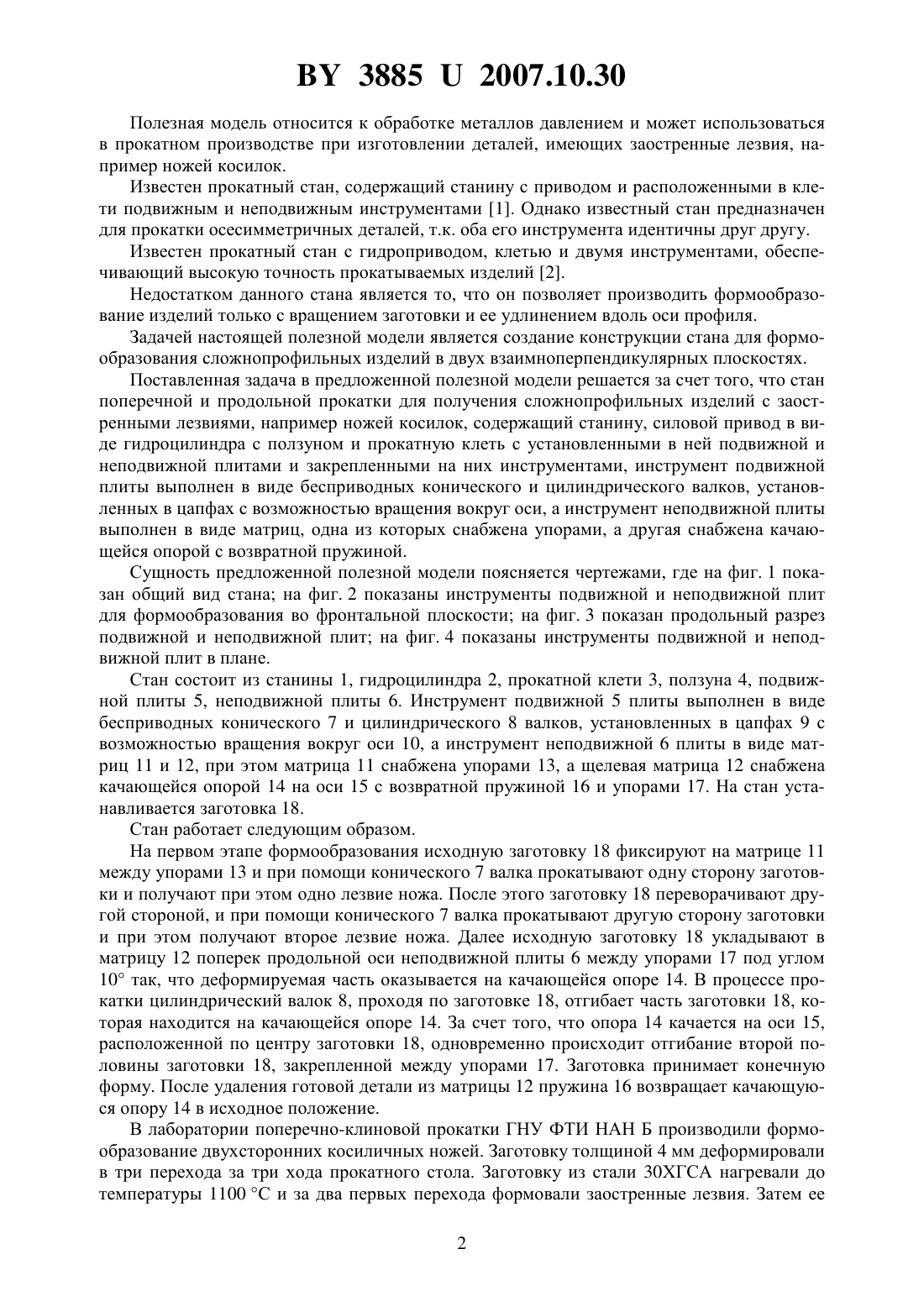

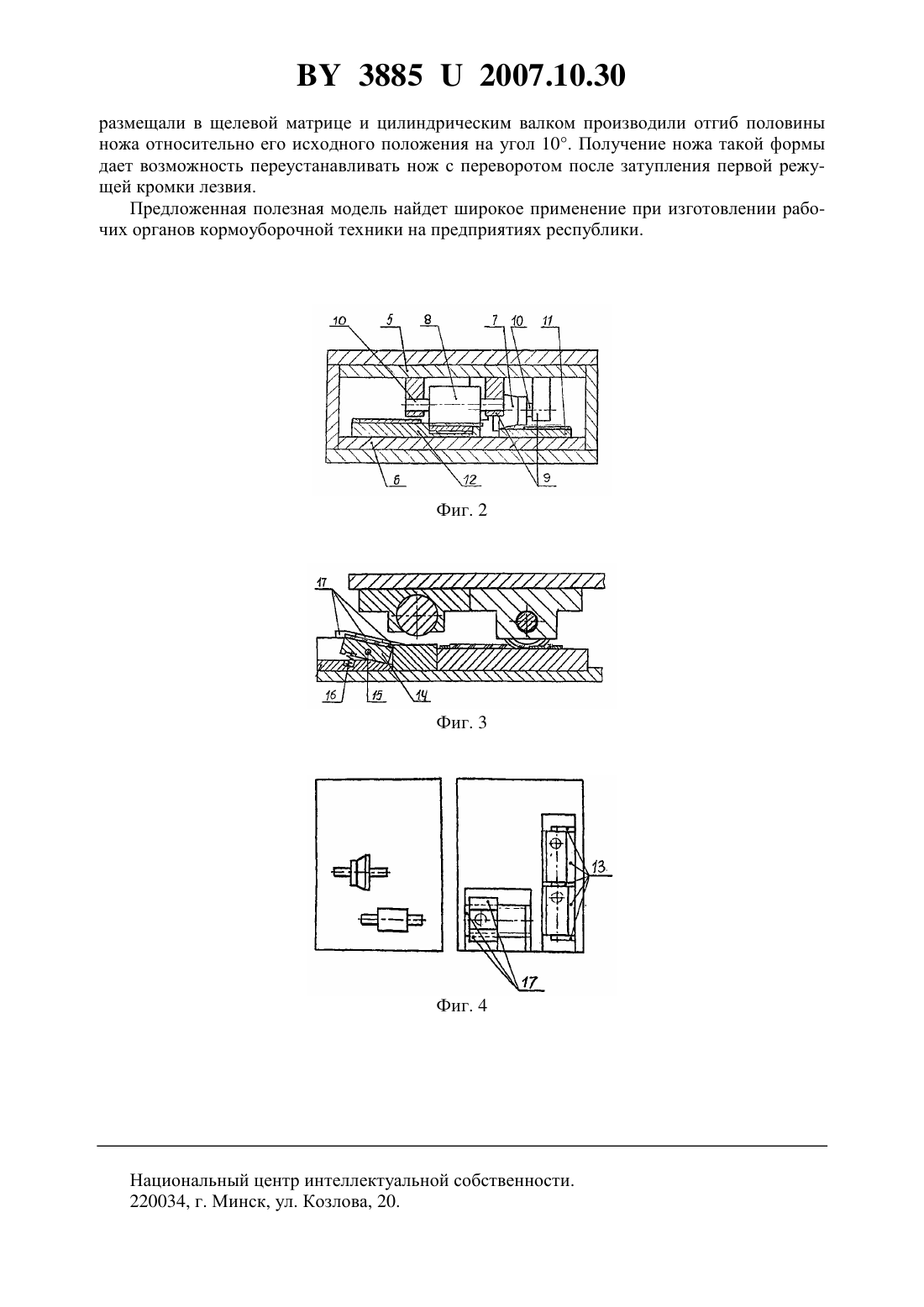

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАН ПОПЕРЕЧНОЙ И ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ ПОЛУЧЕНИЯ СЛОЖНОПРОФИЛЬНЫХ ИЗДЕЛИЙ С ЗАОСТРЕННЫМИ ЛЕЗВИЯМИ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Давидович Александр Николаевич Поплавский Станислав Станиславович Бетеня Григорий Филиппович Буель Александр Евгеньевич Вошкат Анатолий Сергеевич Делендик Валерий Павлович Давидович Владимир Александрович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Стан поперечной и продольной прокатки для получения сложнопрофильных изделий с заостренными лезвиями, например ножей косилок, содержащий станину, силовой привод в виде гидроцилиндра с ползуном и прокатную клеть с установленными в ней подвижной и неподвижной плитами и закрепленными на них инструментами, отличающийся тем,что инструмент подвижной плиты выполнен в виде бесприводных конического и цилиндрического валков, установленных в цапфах с возможностью вращения вокруг оси, а инструмент неподвижной плиты выполнен в виде матриц, одна из которых снабжена упорами,а другая снабжена качающейся опорой с возвратной пружиной. 38852007.10.30 Полезная модель относится к обработке металлов давлением и может использоваться в прокатном производстве при изготовлении деталей, имеющих заостренные лезвия, например ножей косилок. Известен прокатный стан, содержащий станину с приводом и расположенными в клети подвижным и неподвижным инструментами 1. Однако известный стан предназначен для прокатки осесимметричных деталей, т.к. оба его инструмента идентичны друг другу. Известен прокатный стан с гидроприводом, клетью и двумя инструментами, обеспечивающий высокую точность прокатываемых изделий 2. Недостатком данного стана является то, что он позволяет производить формообразование изделий только с вращением заготовки и ее удлинением вдоль оси профиля. Задачей настоящей полезной модели является создание конструкции стана для формообразования сложнопрофильных изделий в двух взаимноперпендикулярных плоскостях. Поставленная задача в предложенной полезной модели решается за счет того, что стан поперечной и продольной прокатки для получения сложнопрофильных изделий с заостренными лезвиями, например ножей косилок, содержащий станину, силовой привод в виде гидроцилиндра с ползуном и прокатную клеть с установленными в ней подвижной и неподвижной плитами и закрепленными на них инструментами, инструмент подвижной плиты выполнен в виде бесприводных конического и цилиндрического валков, установленных в цапфах с возможностью вращения вокруг оси, а инструмент неподвижной плиты выполнен в виде матриц, одна из которых снабжена упорами, а другая снабжена качающейся опорой с возвратной пружиной. Сущность предложенной полезной модели поясняется чертежами, где на фиг. 1 показан общий вид стана на фиг. 2 показаны инструменты подвижной и неподвижной плит для формообразования во фронтальной плоскости на фиг. 3 показан продольный разрез подвижной и неподвижной плит на фиг. 4 показаны инструменты подвижной и неподвижной плит в плане. Стан состоит из станины 1, гидроцилиндра 2, прокатной клети 3, ползуна 4, подвижной плиты 5, неподвижной плиты 6. Инструмент подвижной 5 плиты выполнен в виде бесприводных конического 7 и цилиндрического 8 валков, установленных в цапфах 9 с возможностью вращения вокруг оси 10, а инструмент неподвижной 6 плиты в виде матриц 11 и 12, при этом матрица 11 снабжена упорами 13, а щелевая матрица 12 снабжена качающейся опорой 14 на оси 15 с возвратной пружиной 16 и упорами 17. На стан устанавливается заготовка 18. Стан работает следующим образом. На первом этапе формообразования исходную заготовку 18 фиксируют на матрице 11 между упорами 13 и при помощи конического 7 валка прокатывают одну сторону заготовки и получают при этом одно лезвие ножа. После этого заготовку 18 переворачивают другой стороной, и при помощи конического 7 валка прокатывают другую сторону заготовки и при этом получают второе лезвие ножа. Далее исходную заготовку 18 укладывают в матрицу 12 поперек продольной оси неподвижной плиты 6 между упорами 17 под углом 10 так, что деформируемая часть оказывается на качающейся опоре 14. В процессе прокатки цилиндрический валок 8, проходя по заготовке 18, отгибает часть заготовки 18, которая находится на качающейся опоре 14. За счет того, что опора 14 качается на оси 15,расположенной по центру заготовки 18, одновременно происходит отгибание второй половины заготовки 18, закрепленной между упорами 17. Заготовка принимает конечную форму. После удаления готовой детали из матрицы 12 пружина 16 возвращает качающуюся опору 14 в исходное положение. В лаборатории поперечно-клиновой прокатки ГНУ ФТИ НАН Б производили формообразование двухсторонних косиличных ножей. Заготовку толщиной 4 мм деформировали в три перехода за три хода прокатного стола. Заготовку из стали 30 ХГСА нагревали до температуры 1100 С и за два первых перехода формовали заостренные лезвия. Затем ее 2 38852007.10.30 размещали в щелевой матрице и цилиндрическим валком производили отгиб половины ножа относительно его исходного положения на угол 10. Получение ножа такой формы дает возможность переустанавливать нож с переворотом после затупления первой режущей кромки лезвия. Предложенная полезная модель найдет широкое применение при изготовлении рабочих органов кормоуборочной техники на предприятиях республики. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
