Система контроля и управления доступом

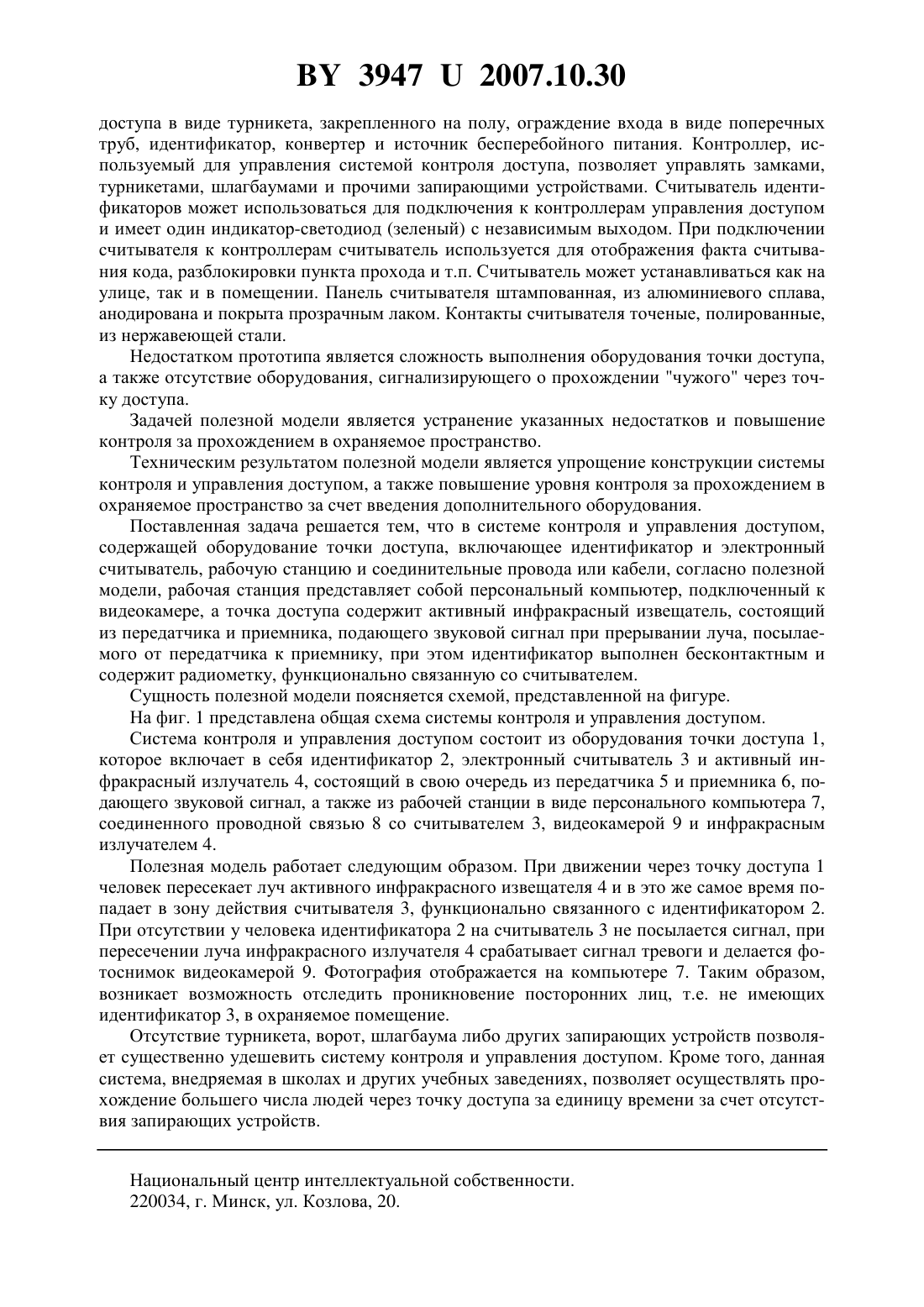

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Рыбкин Николай Николаевич(72) Автор Рыбкин Николай Николаевич(73) Патентообладатель Рыбкин Николай Николаевич(57) Система контроля и управления доступом, содержащая оборудование точки доступа,включающее идентификатор и электронный считыватель, рабочую станцию и соединительные провода или кабели, отличающаяся тем, что рабочая станция представляет собой персональный компьютер, подключенный к видеокамере, оборудование точки доступа дополнительно содержит активный инфракрасный извещатель, состоящий из передатчика и приемника, подающего звуковой сигнал при прерывании луча, посылаемого от передатчика к приемнику, при этом идентификатор выполнен бесконтактным и содержит радиометку, функционально связанную со считывателем.(56) 1. Заявка на изобретение 2005114752. Охранный извещатель с инфракрасным каналом обнаружения, (22) 2005.05.05, (43) 2006.11.20. 2. Патент 2269816 С 1. Способ постановки помещения на охрану и устройство для его осуществления, (22) 2004.06.24, (45) 2006.02.10. 3. Интернет /// СКУД Контроль доступа. Системы контроля управления доступом. Системы безопасности. ( ). Найдено 15.02.2007 г. (прототип). Полезная модель относится к области систем контроля и управления доступом в охраняемое пространство и предназначено для обнаружения нарушителя, входящего в охраняемое пространство. Известен охранный извещатель с инфракрасным каналом обнаружения 1. Охранный извещатель содержит оптическую систему, состоящую из набора оптических элементов и имеющих не менее трех горизонтальных уровней от верхнего, предназначенного для формирования дальнего сектора зоны обнаружения, до нижнего, предназначенного для формирования ближнего сектора зоны обнаружения, оптически сопряженных с приемником инфракрасного излучения, электрически соединенного с электронным блоком обработки сигналов, в котором оптические элементы оптической системы формируют равномерно распределенные по горизонтали вертикальные ряды зон чувствительности, равномерно перекрывающие все пространство по вертикали от дальнего сектора зоны обнаружения до ближнего сектора зоны обнаружения так, что энергия излучения объекта - животное - в любом месте охраняемой зоны собирается одним оптическим элементом из одной чувствительной зоны, а энергия излучения объекта - человек, находящегося в ближней или средней секторах зоны обнаружения, собирается как минимум тремя оптическими элементами из трех чувствительных зон, находящихся на одной вертикали, энергия же излучения объекта - человек, находящегося в дальнем секторе зоны обнаружения, собирается как минимум двумя оптическими элементами из двух чувствительных зон, находящихся на одной вертикали. Недостатком данного технического решения является сложность идентификации своего и чужого в зоне контроля входа. Известно также устройство для постановки помещения на охрану 2. Устройство содержит считыватель кода электронного ключа, соединенный с первым информационным входом блока управления, второй информационный вход которого соединен с датчиком открывания двери, а выход - с охранной панелью. Блок управления содержит сравнивающее устройство, первый из входов которого соединен с блоком памяти,предназначенным для хранения кодов электронных ключей, в качестве которых использованы идентификационные карты, а второй - с упомянутым первым информационным входом блока управления, при этом датчик открывания двери выполнен в виде геркона,второй информационный вход блока управления соединен с первым входом первого блока сравнения, второй вход которого соединен с блоком первого опорного сигнала, а выход - с первым входом второго блока сравнения, второй вход которого соединен с выходом сравнивающего устройства, а выход - с входом блока формирования сигнала индикации, выход которого соединен с первым выходом третьего блока сравнения, выход которого соединен с охранной панелью, а второй вход соединен с выходом четвертого блока сравнения, первый вход которого соединен со вторым информационным входом блока управления, а второй - с блоком второго опорного сигнала. Недостатком данного технического решения является конструктивная сложность выполнения. В качестве прототипа выбрана компьютеризированная система контроля доступа 3. Система содержит контроллер сетевой для 2-х дверей с охранными функциями, электронный считыватель, рабочую станцию с программным обеспечением, оборудование точки 2 39472007.10.30 доступа в виде турникета, закрепленного на полу, ограждение входа в виде поперечных труб, идентификатор, конвертер и источник бесперебойного питания. Контроллер, используемый для управления системой контроля доступа, позволяет управлять замками,турникетами, шлагбаумами и прочими запирающими устройствами. Считыватель идентификаторов может использоваться для подключения к контроллерам управления доступом и имеет один индикатор-светодиод (зеленый) с независимым выходом. При подключении считывателя к контроллерам считыватель используется для отображения факта считывания кода, разблокировки пункта прохода и т.п. Считыватель может устанавливаться как на улице, так и в помещении. Панель считывателя штампованная, из алюминиевого сплава,анодирована и покрыта прозрачным лаком. Контакты считывателя точеные, полированные,из нержавеющей стали. Недостатком прототипа является сложность выполнения оборудования точки доступа,а также отсутствие оборудования, сигнализирующего о прохождении чужого через точку доступа. Задачей полезной модели является устранение указанных недостатков и повышение контроля за прохождением в охраняемое пространство. Техническим результатом полезной модели является упрощение конструкции системы контроля и управления доступом, а также повышение уровня контроля за прохождением в охраняемое пространство за счет введения дополнительного оборудования. Поставленная задача решается тем, что в системе контроля и управления доступом,содержащей оборудование точки доступа, включающее идентификатор и электронный считыватель, рабочую станцию и соединительные провода или кабели, согласно полезной модели, рабочая станция представляет собой персональный компьютер, подключенный к видеокамере, а точка доступа содержит активный инфракрасный извещатель, состоящий из передатчика и приемника, подающего звуковой сигнал при прерывании луча, посылаемого от передатчика к приемнику, при этом идентификатор выполнен бесконтактным и содержит радиометку, функционально связанную со считывателем. Сущность полезной модели поясняется схемой, представленной на фигуре. На фиг. 1 представлена общая схема системы контроля и управления доступом. Система контроля и управления доступом состоит из оборудования точки доступа 1,которое включает в себя идентификатор 2, электронный считыватель 3 и активный инфракрасный излучатель 4, состоящий в свою очередь из передатчика 5 и приемника 6, подающего звуковой сигнал, а также из рабочей станции в виде персонального компьютера 7,соединенного проводной связью 8 со считывателем 3, видеокамерой 9 и инфракрасным излучателем 4. Полезная модель работает следующим образом. При движении через точку доступа 1 человек пересекает луч активного инфракрасного извещателя 4 и в это же самое время попадает в зону действия считывателя 3, функционально связанного с идентификатором 2. При отсутствии у человека идентификатора 2 на считыватель 3 не посылается сигнал, при пересечении луча инфракрасного излучателя 4 срабатывает сигнал тревоги и делается фотоснимок видеокамерой 9. Фотография отображается на компьютере 7. Таким образом,возникает возможность отследить проникновение посторонних лиц, т.е. не имеющих идентификатор 3, в охраняемое помещение. Отсутствие турникета, ворот, шлагбаума либо других запирающих устройств позволяет существенно удешевить систему контроля и управления доступом. Кроме того, данная система, внедряемая в школах и других учебных заведениях, позволяет осуществлять прохождение большего числа людей через точку доступа за единицу времени за счет отсутствия запирающих устройств. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
