Окуляр с вынесенным выходным зрачком

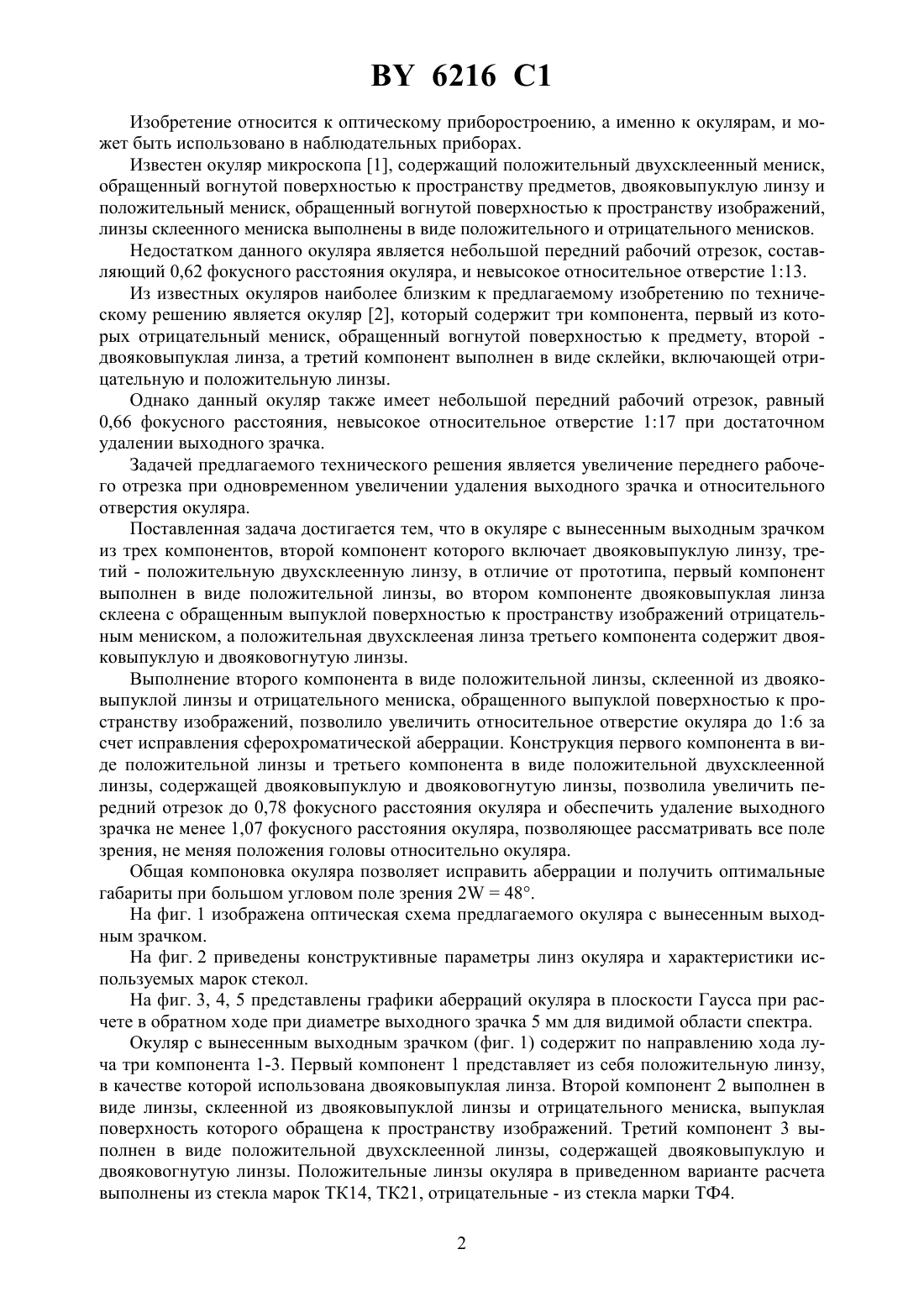

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Анохина Людмила Васильевна Черняк Нинэль Андреевна Мышалов Павел Ильич(73) Патентообладатель Открытое акционерное общество Пеленг(57) Окуляр с вынесенным выходным зрачком из трех компонентов, второй компонент которого включает двояковыпуклую линзу, третий - положительную двухсклеенную линзу,отличающийся тем, что первый компонент выполнен в виде положительной линзы, во втором компоненте двояковыпуклая линза склеена с обращенным выпуклой поверхностью к пространству изображений отрицательным мениском, а положительная двухсклеенная линза третьего компонента содержит двояковыпуклую и двояковогнутую линзы. 6216 1 Изобретение относится к оптическому приборостроению, а именно к окулярам, и может быть использовано в наблюдательных приборах. Известен окуляр микроскопа 1, содержащий положительный двухсклеенный мениск,обращенный вогнутой поверхностью к пространству предметов, двояковыпуклую линзу и положительный мениск, обращенный вогнутой поверхностью к пространству изображений,линзы склеенного мениска выполнены в виде положительного и отрицательного менисков. Недостатком данного окуляра является небольшой передний рабочий отрезок, составляющий 0,62 фокусного расстояния окуляра, и невысокое относительное отверстие 113. Из известных окуляров наиболее близким к предлагаемому изобретению по техническому решению является окуляр 2, который содержит три компонента, первый из которых отрицательный мениск, обращенный вогнутой поверхностью к предмету, второй двояковыпуклая линза, а третий компонент выполнен в виде склейки, включающей отрицательную и положительную линзы. Однако данный окуляр также имеет небольшой передний рабочий отрезок, равный 0,66 фокусного расстояния, невысокое относительное отверстие 117 при достаточном удалении выходного зрачка. Задачей предлагаемого технического решения является увеличение переднего рабочего отрезка при одновременном увеличении удаления выходного зрачка и относительного отверстия окуляра. Поставленная задача достигается тем, что в окуляре с вынесенным выходным зрачком из трех компонентов, второй компонент которого включает двояковыпуклую линзу, третий - положительную двухсклеенную линзу, в отличие от прототипа, первый компонент выполнен в виде положительной линзы, во втором компоненте двояковыпуклая линза склеена с обращенным выпуклой поверхностью к пространству изображений отрицательным мениском, а положительная двухсклееная линза третьего компонента содержит двояковыпуклую и двояковогнутую линзы. Выполнение второго компонента в виде положительной линзы, склеенной из двояковыпуклой линзы и отрицательного мениска, обращенного выпуклой поверхностью к пространству изображений, позволило увеличить относительное отверстие окуляра до 16 за счет исправления сферохроматической аберрации. Конструкция первого компонента в виде положительной линзы и третьего компонента в виде положительной двухсклеенной линзы, содержащей двояковыпуклую и двояковогнутую линзы, позволила увеличить передний отрезок до 0,78 фокусного расстояния окуляра и обеспечить удаление выходного зрачка не менее 1,07 фокусного расстояния окуляра, позволяющее рассматривать все поле зрения, не меняя положения головы относительно окуляра. Общая компоновка окуляра позволяет исправить аберрации и получить оптимальные габариты при большом угловом поле зрения 248. На фиг. 1 изображена оптическая схема предлагаемого окуляра с вынесенным выходным зрачком. На фиг. 2 приведены конструктивные параметры линз окуляра и характеристики используемых марок стекол. На фиг. 3, 4, 5 представлены графики аберраций окуляра в плоскости Гаусса при расчете в обратном ходе при диаметре выходного зрачка 5 мм для видимой области спектра. Окуляр с вынесенным выходным зрачком (фиг. 1) содержит по направлению хода луча три компонента 1-3. Первый компонент 1 представляет из себя положительную линзу,в качестве которой использована двояковыпуклая линза. Второй компонент 2 выполнен в виде линзы, склеенной из двояковыпуклой линзы и отрицательного мениска, выпуклая поверхность которого обращена к пространству изображений. Третий компонент 3 выполнен в виде положительной двухсклеенной линзы, содержащей двояковыпуклую и двояковогнутую линзы. Положительные линзы окуляра в приведенном варианте расчета выполнены из стекла марок ТК 14, ТК 21, отрицательные - из стекла марки ТФ 4. 2 6216 1 Окуляр работает следующим образом расходящиеся пучки лучей, исходящие из точек плоского предмета, расположенного в передней фокальной плоскости окуляра, преобразуются в параллельные и строят на сетчатке глаза изображение плоскости предметов. Большое переднее рабочее расстояние, составляющее 0,78 фокусного расстояния окуляра,позволяет размещать между плоскостью предметов окуляра и его первым компонентом специальные призмы или зеркала, с помощью которых в поле зрения можно вводить различную служебную информацию, например дальность до цели в прицелах. Большое удаление выходного зрачка, не менее 1,07 фокусного расстояния окуляра,позволяет наблюдателю комфортно разместить зрачок глаза в выходном зрачке окуляра и одновременно рассматривать поле зрения окуляра и служебную информацию. Для этого не требуется изменять положение головы наблюдателя относительно окуляра, а достаточно изменить положение глаза наблюдателя. Высокое качество изображения окуляра (фиг. 3, 4, 5) позволяет различать мельчайшие детали в изображении предмета, то есть увеличить дальность обнаружения и опознавания интересуемых объектов зрительными трубами, в которых может быть использован предложенный окуляр. Достаточно большое относительное отверстие 16 позволяет работать при сумеречном освещении объектов наблюдения. Основные характеристики окуляра с вынесенным выходным зрачком фокусное расстояние, мм 30 диаметр выходного зрачка, мм 5 расстояние от первой поверхности до предмета, мм 23,5 удаление выходного зрачка, мм 32. Источники информации 1. А.с.1739341. Окуляр микроскопа. 2. А.с.1800432. Окуляр микроскопа (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
