Устройство для укрепления мышц стопы

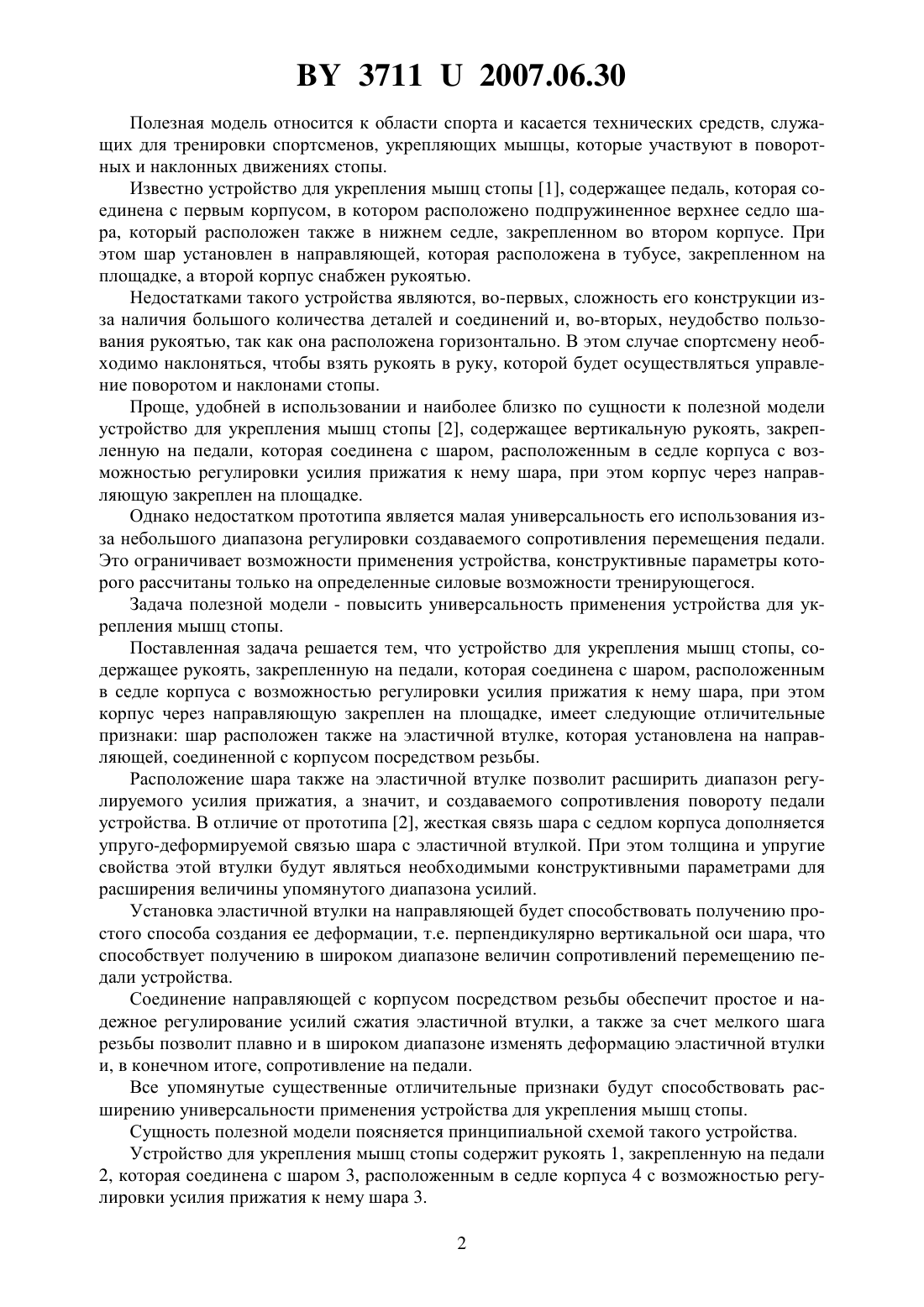

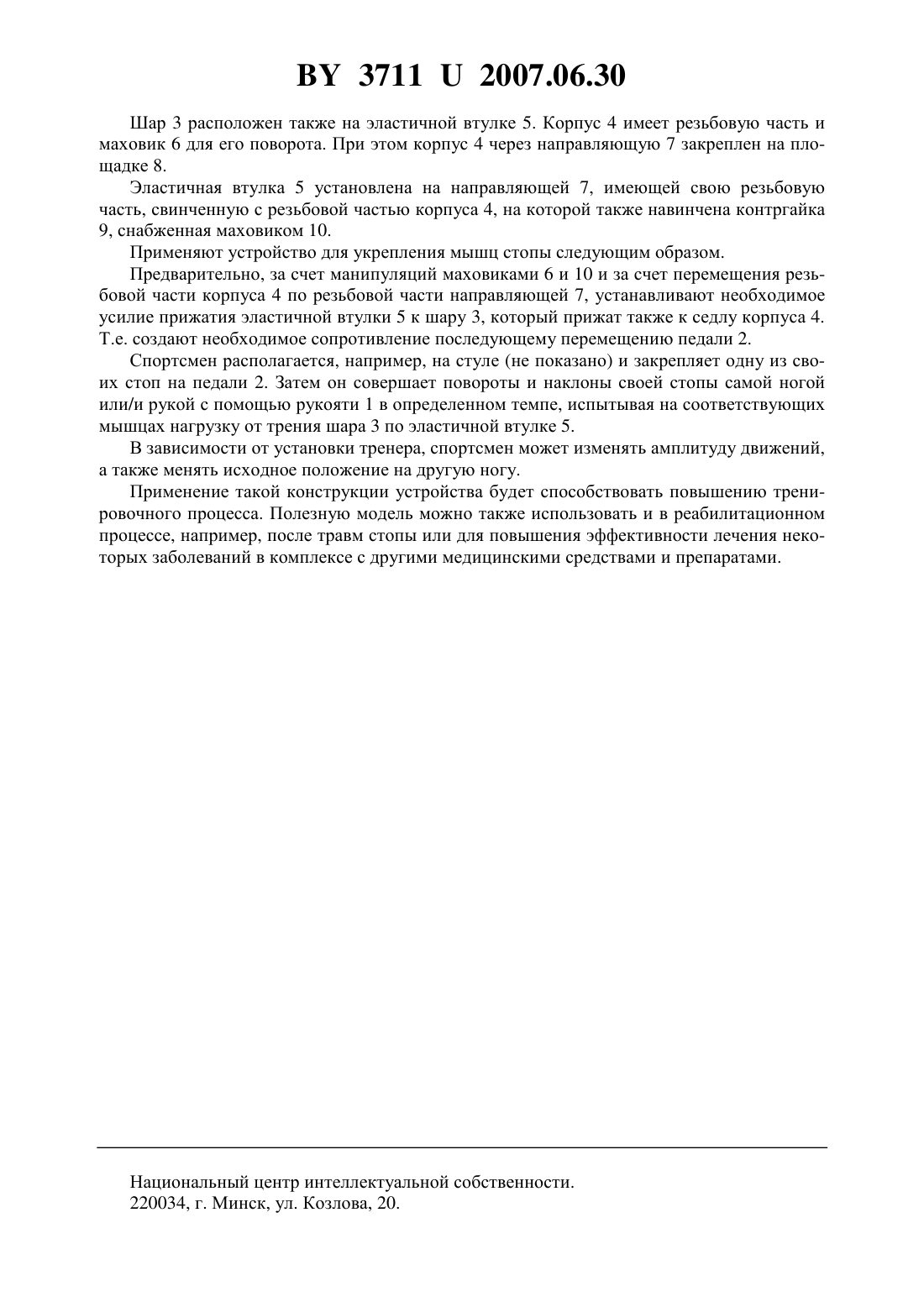

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УКРЕПЛЕНИЯ МЫШЦ СТОПЫ(71) Заявитель Терещенко Валентин Андреевич(72) Авторы Павлович Александр Эдуардович Терещенко Валентин Андреевич(73) Патентообладатель Терещенко Валентин Андреевич(57) Устройство для укрепления мышц стопы, содержащее рукоять, закрепленную на педали, которая соединена с шаром, расположенным в седле корпуса с возможностью регулировки усилия прижатия к нему шара, при этом корпус через направляющую закреплен на площадке, отличающееся тем, что шар расположен также на эластичной втулке, которая установлена на направляющей, соединенной с корпусом посредством резьбы. 37112007.06.30 Полезная модель относится к области спорта и касается технических средств, служащих для тренировки спортсменов, укрепляющих мышцы, которые участвуют в поворотных и наклонных движениях стопы. Известно устройство для укрепления мышц стопы 1, содержащее педаль, которая соединена с первым корпусом, в котором расположено подпружиненное верхнее седло шара, который расположен также в нижнем седле, закрепленном во втором корпусе. При этом шар установлен в направляющей, которая расположена в тубусе, закрепленном на площадке, а второй корпус снабжен рукоятью. Недостатками такого устройства являются, во-первых, сложность его конструкции изза наличия большого количества деталей и соединений и, во-вторых, неудобство пользования рукоятью, так как она расположена горизонтально. В этом случае спортсмену необходимо наклоняться, чтобы взять рукоять в руку, которой будет осуществляться управление поворотом и наклонами стопы. Проще, удобней в использовании и наиболее близко по сущности к полезной модели устройство для укрепления мышц стопы 2, содержащее вертикальную рукоять, закрепленную на педали, которая соединена с шаром, расположенным в седле корпуса с возможностью регулировки усилия прижатия к нему шара, при этом корпус через направляющую закреплен на площадке. Однако недостатком прототипа является малая универсальность его использования изза небольшого диапазона регулировки создаваемого сопротивления перемещения педали. Это ограничивает возможности применения устройства, конструктивные параметры которого рассчитаны только на определенные силовые возможности тренирующегося. Задача полезной модели - повысить универсальность применения устройства для укрепления мышц стопы. Поставленная задача решается тем, что устройство для укрепления мышц стопы, содержащее рукоять, закрепленную на педали, которая соединена с шаром, расположенным в седле корпуса с возможностью регулировки усилия прижатия к нему шара, при этом корпус через направляющую закреплен на площадке, имеет следующие отличительные признаки шар расположен также на эластичной втулке, которая установлена на направляющей, соединенной с корпусом посредством резьбы. Расположение шара также на эластичной втулке позволит расширить диапазон регулируемого усилия прижатия, а значит, и создаваемого сопротивления повороту педали устройства. В отличие от прототипа 2, жесткая связь шара с седлом корпуса дополняется упруго-деформируемой связью шара с эластичной втулкой. При этом толщина и упругие свойства этой втулки будут являться необходимыми конструктивными параметрами для расширения величины упомянутого диапазона усилий. Установка эластичной втулки на направляющей будет способствовать получению простого способа создания ее деформации, т.е. перпендикулярно вертикальной оси шара, что способствует получению в широком диапазоне величин сопротивлений перемещению педали устройства. Соединение направляющей с корпусом посредством резьбы обеспечит простое и надежное регулирование усилий сжатия эластичной втулки, а также за счет мелкого шага резьбы позволит плавно и в широком диапазоне изменять деформацию эластичной втулки и, в конечном итоге, сопротивление на педали. Все упомянутые существенные отличительные признаки будут способствовать расширению универсальности применения устройства для укрепления мышц стопы. Сущность полезной модели поясняется принципиальной схемой такого устройства. Устройство для укрепления мышц стопы содержит рукоять 1, закрепленную на педали 2, которая соединена с шаром 3, расположенным в седле корпуса 4 с возможностью регулировки усилия прижатия к нему шара 3. 2 37112007.06.30 Шар 3 расположен также на эластичной втулке 5. Корпус 4 имеет резьбовую часть и маховик 6 для его поворота. При этом корпус 4 через направляющую 7 закреплен на площадке 8. Эластичная втулка 5 установлена на направляющей 7, имеющей свою резьбовую часть, свинченную с резьбовой частью корпуса 4, на которой также навинчена контргайка 9, снабженная маховиком 10. Применяют устройство для укрепления мышц стопы следующим образом. Предварительно, за счет манипуляций маховиками 6 и 10 и за счет перемещения резьбовой части корпуса 4 по резьбовой части направляющей 7, устанавливают необходимое усилие прижатия эластичной втулки 5 к шару 3, который прижат также к седлу корпуса 4. Т.е. создают необходимое сопротивление последующему перемещению педали 2. Спортсмен располагается, например, на стуле (не показано) и закрепляет одну из своих стоп на педали 2. Затем он совершает повороты и наклоны своей стопы самой ногой или/и рукой с помощью рукояти 1 в определенном темпе, испытывая на соответствующих мышцах нагрузку от трения шара 3 по эластичной втулке 5. В зависимости от установки тренера, спортсмен может изменять амплитуду движений,а также менять исходное положение на другую ногу. Применение такой конструкции устройства будет способствовать повышению тренировочного процесса. Полезную модель можно также использовать и в реабилитационном процессе, например, после травм стопы или для повышения эффективности лечения некоторых заболеваний в комплексе с другими медицинскими средствами и препаратами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
