Устройство для укрепления откоса

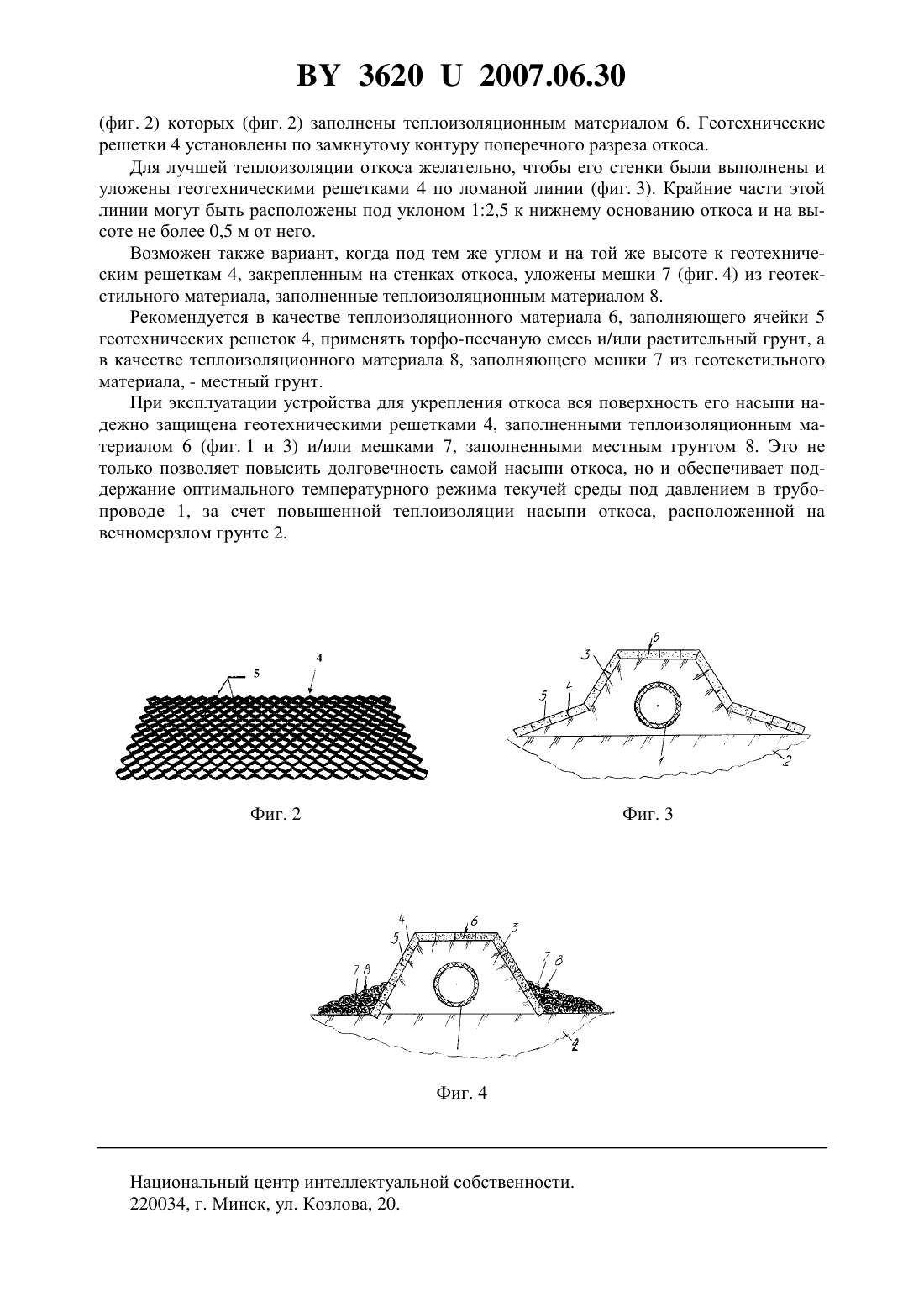

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УКРЕПЛЕНИЯ ОТКОСА(71) Заявитель Открытое акционерное общество Пинские нетканые материалы(72) Авторы Гарбарук Виктор Юрьевич Козич Виктор Викторович Янчарук Сергей Маркович Артеменко Игорь Андреевич Скребец Жанна Михайловна Перков Юрий Родионович(73) Патентообладатель Открытое акционерное общество Пинские нетканые материалы(57) 1. Устройство для укрепления откоса, содержащее установленные по насыпи откоса геотехнические решетки, ячейки которых заполнены теплоизоляционным материалом,отличающееся тем, что геотехнические решетки установлены по замкнутому контуру поперечного разреза откоса. 2. Устройство по п. 1, отличающееся тем, что стенки откоса выполнены и уложены геотехническими решетками по ломаной линии. 3. Устройство по п. 2, отличающееся тем, что крайние части ломаной линии расположены под уклоном 12,5 к нижнему основанию откоса и на высоте не более 0,5 м от него. 4. Устройство по п. 1, отличающееся тем, что к геотехническим решеткам, закрепленным на стенках откоса, уложены заполненные теплоизоляционным материалом мешки из геотекстильного материала. 5. Устройство по п. 4, отличающееся тем, что мешки из геотекстильного материала уложены к геотехническим решеткам под уклоном 12,5 к нижнему основанию откоса и на высоте не более 0,5 м от него. 6. Устройство по п. 1, отличающееся тем, что в качестве теплоизоляционного материала, заполняющего ячейки геотехнических решеток, применена торфо-песчаная смесь и/или растительный грунт. 7. Устройство по п. 4, отличающееся тем, что в качестве теплоизоляционного материала, заполняющего мешки из геотекстильного материала, использован местный грунт. Полезная модель относится к строительству. Она предназначена преимущественно для сооружения трубопроводов на склонах, при строительстве магистральных трубопроводов вдоль трассовых проездов, а также при сооружении дорог и гидротехнических сооружений, в основном на вечномерзлых грунтах. Известно устройство для укрепления откоса 1, содержащее установленный под насыпью откоса теплоизолирующий слой из материала пористой структуры. Однако недостатком данного устройства является недостаточная прочность несущего основания откоса из-за возможной эрозии почвы, особенно в условиях ее вечной мерзлоты. Известно более прочное устройство для укрепления откоса 2, содержащее установленный по насыпи откоса геосинтетический материал. Однако недостатком такого аналога является низкая универсальность его применения,например, из-за необеспечения необходимой прочности грунта откоса возле расположенного в нем трубопровода. Более универсальным и наиболее близким к полезной модели является устройство для укрепления откосов 3, содержащее установленные по насыпи откоса геотехнические решетки, ячейки которых заполнены теплоизоляционным материалом, например песком. Недостаток прототипа 3 - плохая теплоизоляция грунта откоса. Это отрицательно сказывается на грунтах возле расположенного в них трубопровода, где предъявляются повышенные требования по сохранению определенной температуры текучей среды, проходящей под давлением в данном трубопроводе, особенно в условиях вечной мерзлоты. Задача полезной модели - улучшение теплоизоляции грунта откоса. Поставленная задача решается тем, что устройство для укрепления откоса, содержащее установленные по насыпи откоса геотехнические решетки, ячейки которых заполнены теплоизоляционным материалом, имеет отличительный признак геотехнические решетки установлены по замкнутому контуру поперечного разреза откоса. Для лучшей теплоизоляции откоса желательно, чтобы его стенки были выполнены и уложены геотехническими решетками по ломаной линии. При этом крайние части этой линии могут быть расположены под уклоном 12,5 к нижнему основанию откоса и на высоте не более 0,5 м от него. Возможен также вариант, когда под тем же углом и на той же высоте к геотехническим решеткам, закрепленным на стенках откоса, уложены заполненные теплоизоляционным материалом мешки из геотекстильного материала. Рекомендуется в качестве теплоизоляционного материала, заполняющего ячейки геотехнических решеток, применять торфо-песчаную смесь и/или растительный грунт, а в качестве теплоизоляционного материала, заполняющего мешки из геотекстильного материала, - местный грунт. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан поперечный разрез откоса с замкнутым контуром геотехнических решеток. На фиг. 2 - вид сверху на геотехническую решетку. На фиг. 3 - сложный контур укрепленного откоса. На фиг. 4 использование на откосе мешков из геотехнического материала. Устройство для укрепления откоса (фиг. 1) с трубопроводом 1 на вечномерзлом грунте 2 содержит установленные по насыпи 3 откоса геотехнические решетки 4, ячейки 5 2(фиг. 2) которых (фиг. 2) заполнены теплоизоляционным материалом 6. Геотехнические решетки 4 установлены по замкнутому контуру поперечного разреза откоса. Для лучшей теплоизоляции откоса желательно, чтобы его стенки были выполнены и уложены геотехническими решетками 4 по ломаной линии (фиг. 3). Крайние части этой линии могут быть расположены под уклоном 12,5 к нижнему основанию откоса и на высоте не более 0,5 м от него. Возможен также вариант, когда под тем же углом и на той же высоте к геотехническим решеткам 4, закрепленным на стенках откоса, уложены мешки 7 (фиг. 4) из геотекстильного материала, заполненные теплоизоляционным материалом 8. Рекомендуется в качестве теплоизоляционного материала 6, заполняющего ячейки 5 геотехнических решеток 4, применять торфо-песчаную смесь и/или растительный грунт, а в качестве теплоизоляционного материала 8, заполняющего мешки 7 из геотекстильного материала, - местный грунт. При эксплуатации устройства для укрепления откоса вся поверхность его насыпи надежно защищена геотехническими решетками 4, заполненными теплоизоляционным материалом 6 (фиг. 1 и 3) и/или мешками 7, заполненными местным грунтом 8. Это не только позволяет повысить долговечность самой насыпи откоса, но и обеспечивает поддержание оптимального температурного режима текучей среды под давлением в трубопроводе 1, за счет повышенной теплоизоляции насыпи откоса, расположенной на вечномерзлом грунте 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
