Нейрохирургический шпатель

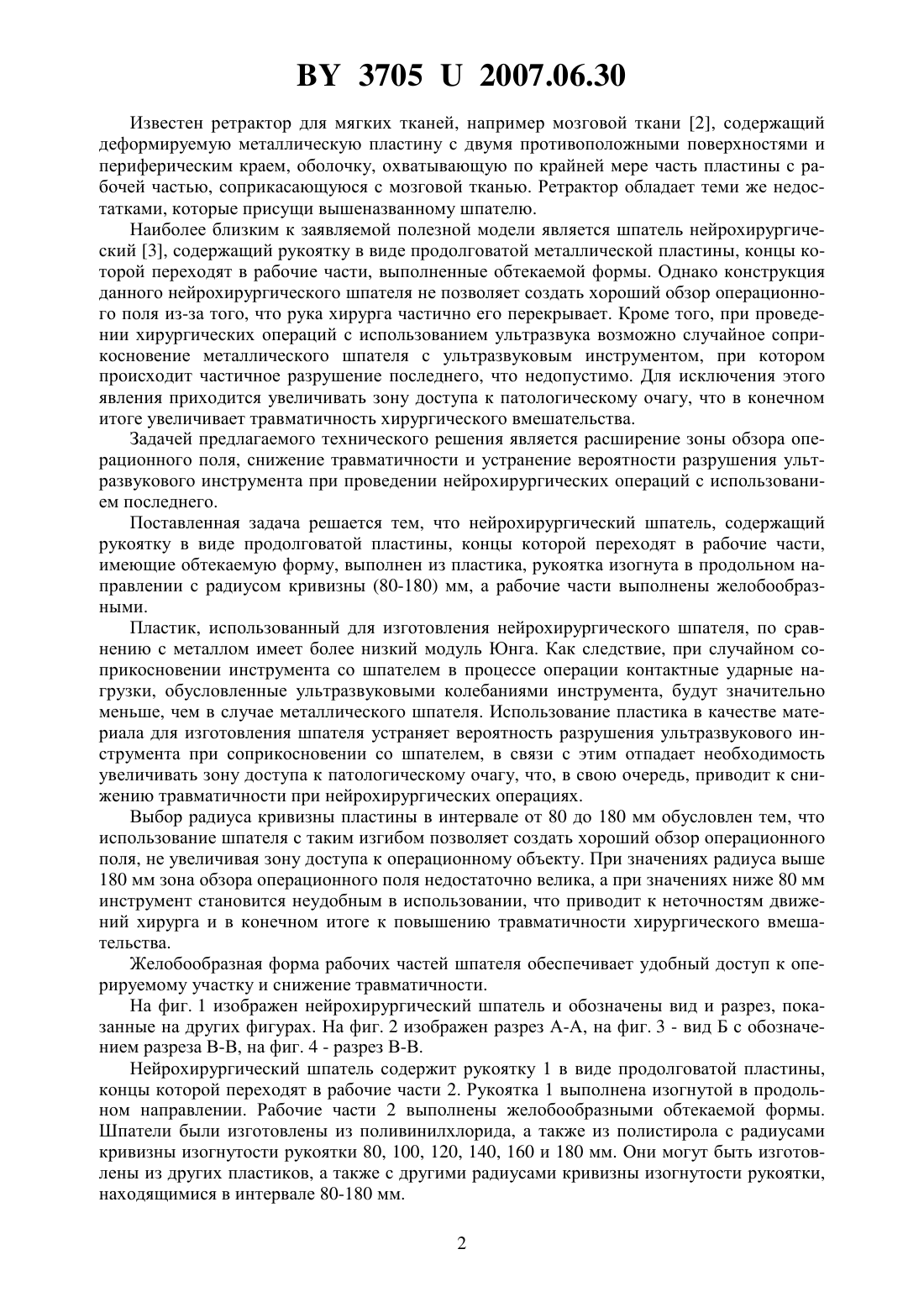

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сагун Андрей Евгеньевич(72) Автор Сагун Андрей Евгеньевич(73) Патентообладатель Сагун Андрей Евгеньевич(57) Нейрохирургический шпатель, содержащий рукоятку в виде продолговатой пластины,концы которой переходят в рабочие части, имеющие обтекаемую форму, отличающийся тем, что он выполнен из пластика, рукоятка изогнута в продольном направлении с радиусом кривизны (80-180) мм, а рабочие части выполнены желобообразными. Полезная модель относится к медицине, а именно к хирургическим инструментам, и может быть использована при операциях на головном мозге с применением аппарата ультразвуковой диссекции. Для получения доступа к патологическому очагу необходимо раздвигать ткани мозга с помощью шпателя или ретрактора. Известен шпатель, выполненный в виде металлической пластины 1. Недостатком его является то, что он, имея острые металлические грани, травмирует головной мозг. Кроме того, при проведении хирургических операций с использованием ультразвука велика вероятность соприкосновения металлического шпателя с ультразвуковым инструментом, что может привести к поломке последнего. 37052007.06.30 Известен ретрактор для мягких тканей, например мозговой ткани 2, содержащий деформируемую металлическую пластину с двумя противоположными поверхностями и периферическим краем, оболочку, охватывающую по крайней мере часть пластины с рабочей частью, соприкасающуюся с мозговой тканью. Ретрактор обладает теми же недостатками, которые присущи вышеназванному шпателю. Наиболее близким к заявляемой полезной модели является шпатель нейрохирургический 3, содержащий рукоятку в виде продолговатой металлической пластины, концы которой переходят в рабочие части, выполненные обтекаемой формы. Однако конструкция данного нейрохирургического шпателя не позволяет создать хороший обзор операционного поля из-за того, что рука хирурга частично его перекрывает. Кроме того, при проведении хирургических операций с использованием ультразвука возможно случайное соприкосновение металлического шпателя с ультразвуковым инструментом, при котором происходит частичное разрушение последнего, что недопустимо. Для исключения этого явления приходится увеличивать зону доступа к патологическому очагу, что в конечном итоге увеличивает травматичность хирургического вмешательства. Задачей предлагаемого технического решения является расширение зоны обзора операционного поля, снижение травматичности и устранение вероятности разрушения ультразвукового инструмента при проведении нейрохирургических операций с использованием последнего. Поставленная задача решается тем, что нейрохирургический шпатель, содержащий рукоятку в виде продолговатой пластины, концы которой переходят в рабочие части,имеющие обтекаемую форму, выполнен из пластика, рукоятка изогнута в продольном направлении с радиусом кривизны (80-180) мм, а рабочие части выполнены желобообразными. Пластик, использованный для изготовления нейрохирургического шпателя, по сравнению с металлом имеет более низкий модуль Юнга. Как следствие, при случайном соприкосновении инструмента со шпателем в процессе операции контактные ударные нагрузки, обусловленные ультразвуковыми колебаниями инструмента, будут значительно меньше, чем в случае металлического шпателя. Использование пластика в качестве материала для изготовления шпателя устраняет вероятность разрушения ультразвукового инструмента при соприкосновении со шпателем, в связи с этим отпадает необходимость увеличивать зону доступа к патологическому очагу, что, в свою очередь, приводит к снижению травматичности при нейрохирургических операциях. Выбор радиуса кривизны пластины в интервале от 80 до 180 мм обусловлен тем, что использование шпателя с таким изгибом позволяет создать хороший обзор операционного поля, не увеличивая зону доступа к операционному объекту. При значениях радиуса выше 180 мм зона обзора операционного поля недостаточно велика, а при значениях ниже 80 мм инструмент становится неудобным в использовании, что приводит к неточностям движений хирурга и в конечном итоге к повышению травматичности хирургического вмешательства. Желобообразная форма рабочих частей шпателя обеспечивает удобный доступ к оперируемому участку и снижение травматичности. На фиг. 1 изображен нейрохирургический шпатель и обозначены вид и разрез, показанные на других фигурах. На фиг. 2 изображен разрез А-А, на фиг. 3 - вид Б с обозначением разреза В-В, на фиг. 4 - разрез В-В. Нейрохирургический шпатель содержит рукоятку 1 в виде продолговатой пластины,концы которой переходят в рабочие части 2. Рукоятка 1 выполнена изогнутой в продольном направлении. Рабочие части 2 выполнены желобообразными обтекаемой формы. Шпатели были изготовлены из поливинилхлорида, а также из полистирола с радиусами кривизны изогнутости рукоятки 80, 100, 120, 140, 160 и 180 мм. Они могут быть изготовлены из других пластиков, а также с другими радиусами кривизны изогнутости рукоятки,находящимися в интервале 80-180 мм. 2 37052007.06.30 При операциях рука хирурга охватывает рукоятку 1 и с помощью рабочих частей 2 осуществляет манипуляции. Использование предложенного нейрохирургического шпателя позволит расширить зону обзора операционного поля, снизить травматичность и устранить вероятность разрушения ультразвукового инструмента при проведении нейрохирургических операций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
