Устройство для укрепления откоса земляного сооружения

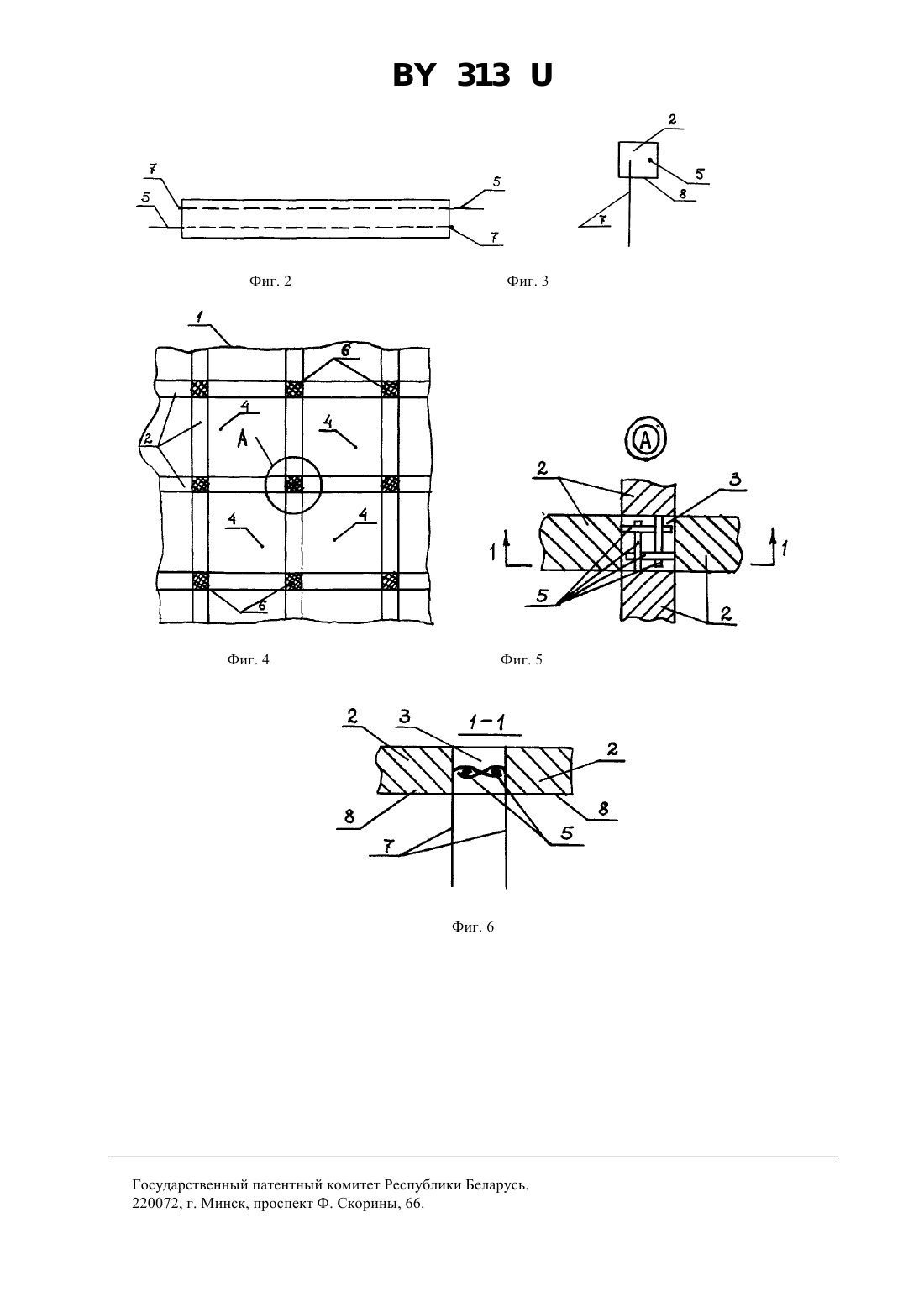

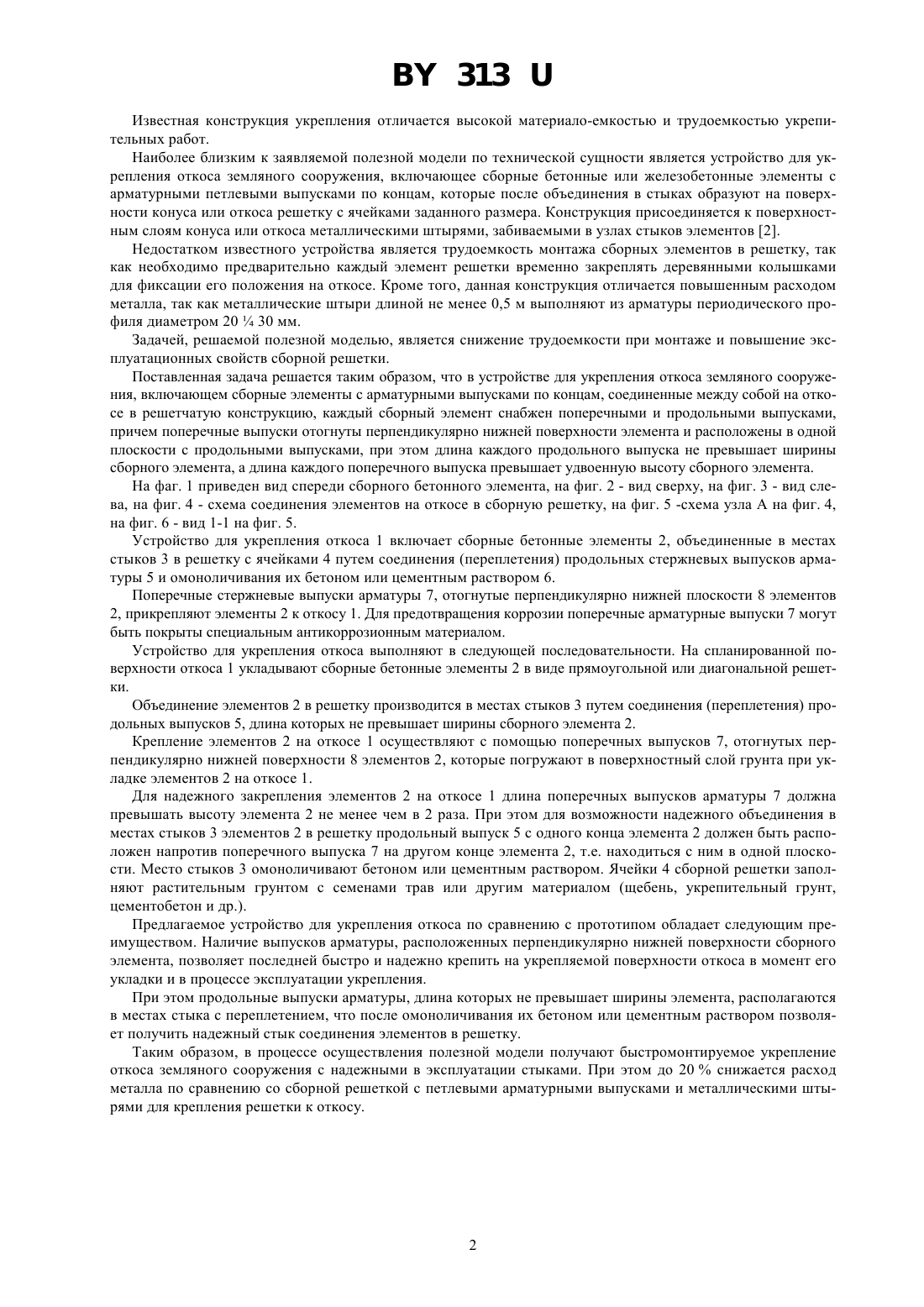

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ УКРЕПЛЕНИЯ ОТКОСА ЗЕМЛЯНОГО СООРУЖЕНИЯ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(57) Устройство для укрепления откоса земляного сооружения, включающее сборные элементы с арматурными выпусками по концам, соединенные между собой на откосе в решетчатую конструкцию, отличающееся тем, что каждый сборный элемент снабжен поперечными и продольными выпусками, причем поперечные выпуски отогнуты перпендикулярно нижней поверхности элемента и расположены в одной плоскости с продольными выпусками, при этом длина каждого продольного выпуска не превышает ширины сборного элемента, а длина каждого поперечного выпуска превышает удвоенную высоту сборного элемента.(56) 1. Львович Ю.М., Аливер Ю.А., Ким А.И. Конструктивные и технологические решения укрепления откосов и конусов путепроводов объемными пластиковыми решетками // Транспортное строительство. -8,1996. - С.12. 2. Львович Ю.М., Мотылев Ю.Л. Укрепление откосов земляного полотна автомобильных дорог. - М. Транспорт, 1979. - С.87-88 (прототип). Полезная модель относится к строительству земляных сооружений и может быть использована при укреплении откосов земляного полотна автомобильных дорог на подходах к мостовым сооружениям и конусов путем устройства на их поверхности защитной конструкции в виде сборной решетки. Фиг. 1 Известна конструкция укрепления откоса земляного сооружения, включающая уложенные на поверхности откоса сборные решетки, соединенные между собой о помощью закладных деталей. Ячейки решеток заполняют растительным грунтом с семенами трав 1. 313 Известная конструкция укрепления отличается высокой материало-емкостью и трудоемкостью укрепительных работ. Наиболее близким к заявляемой полезной модели по технической сущности является устройство для укрепления откоса земляного сооружения, включающее сборные бетонные или железобетонные элементы с арматурными петлевыми выпусками по концам, которые после объединения в стыках образуют на поверхности конуса или откоса решетку с ячейками заданного размера. Конструкция присоединяется к поверхностным слоям конуса или откоса металлическими штырями, забиваемыми в узлах стыков элементов 2. Недостатком известного устройства является трудоемкость монтажа сборных элементов в решетку, так как необходимо предварительно каждый элемент решетки временно закреплять деревянными колышками для фиксации его положения на откосе. Кроме того, данная конструкция отличается повышенным расходом металла, так как металлические штыри длиной не менее 0,5 м выполняют из арматуры периодического профиля диаметром 2030 мм. Задачей, решаемой полезной моделью, является снижение трудоемкости при монтаже и повышение эксплуатационных свойств сборной решетки. Поставленная задача решается таким образом, что в устройстве для укрепления откоса земляного сооружения, включающем сборные элементы с арматурными выпусками по концам, соединенные между собой на откосе в решетчатую конструкцию, каждый сборный элемент снабжен поперечными и продольными выпусками,причем поперечные выпуски отогнуты перпендикулярно нижней поверхности элемента и расположены в одной плоскости с продольными выпусками, при этом длина каждого продольного выпуска не превышает ширины сборного элемента, а длина каждого поперечного выпуска превышает удвоенную высоту сборного элемента. На фаг. 1 приведен вид спереди сборного бетонного элемента, на фиг. 2 - вид сверху, на фиг. 3 - вид слева, на фиг. 4 - схема соединения элементов на откосе в сборную решетку, на фиг. 5 -схема узла А на фиг. 4,на фиг. 6 - вид 1-1 на фиг. 5. Устройство для укрепления откоса 1 включает сборные бетонные элементы 2, объединенные в местах стыков 3 в решетку с ячейками 4 путем соединения (переплетения) продольных стержневых выпусков арматуры 5 и омоноличивания их бетоном или цементным раствором 6. Поперечные стержневые выпуски арматуры 7, отогнутые перпендикулярно нижней плоскости 8 элементов 2, прикрепляют элементы 2 к откосу 1. Для предотвращения коррозии поперечные арматурные выпуски 7 могут быть покрыты специальным антикоррозионным материалом. Устройство для укрепления откоса выполняют в следующей последовательности. На спланированной поверхности откоса 1 укладывают сборные бетонные элементы 2 в виде прямоугольной или диагональной решетки. Объединение элементов 2 в решетку производится в местах стыков 3 путем соединения (переплетения) продольных выпусков 5, длина которых не превышает ширины сборного элемента 2. Крепление элементов 2 на откосе 1 осуществляют с помощью поперечных выпусков 7, отогнутых перпендикулярно нижней поверхности 8 элементов 2, которые погружают в поверхностный слой грунта при укладке элементов 2 на откосе 1. Для надежного закрепления элементов 2 на откосе 1 длина поперечных выпусков арматуры 7 должна превышать высоту элемента 2 не менее чем в 2 раза. При этом для возможности надежного объединения в местах стыков 3 элементов 2 в решетку продольный выпуск 5 с одного конца элемента 2 должен быть расположен напротив поперечного выпуска 7 на другом конце элемента 2, т.е. находиться с ним в одной плоскости. Место стыков 3 омоноличивают бетоном или цементным раствором. Ячейки 4 сборной решетки заполняют растительным грунтом с семенами трав или другим материалом (щебень, укрепительный грунт,цементобетон и др.). Предлагаемое устройство для укрепления откоса по сравнению с прототипом обладает следующим преимуществом. Наличие выпусков арматуры, расположенных перпендикулярно нижней поверхности сборного элемента, позволяет последней быстро и надежно крепить на укрепляемой поверхности откоса в момент его укладки и в процессе эксплуатации укрепления. При этом продольные выпуски арматуры, длина которых не превышает ширины элемента, располагаются в местах стыка с переплетением, что после омоноличивания их бетоном или цементным раствором позволяет получить надежный стык соединения элементов в решетку. Таким образом, в процессе осуществления полезной модели получают быстромонтируемое укрепление откоса земляного сооружения с надежными в эксплуатации стыками. При этом до 20 снижается расход металла по сравнению со сборной решеткой с петлевыми арматурными выпусками и металлическими штырями для крепления решетки к откосу. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
