Жатка для зерновых культур

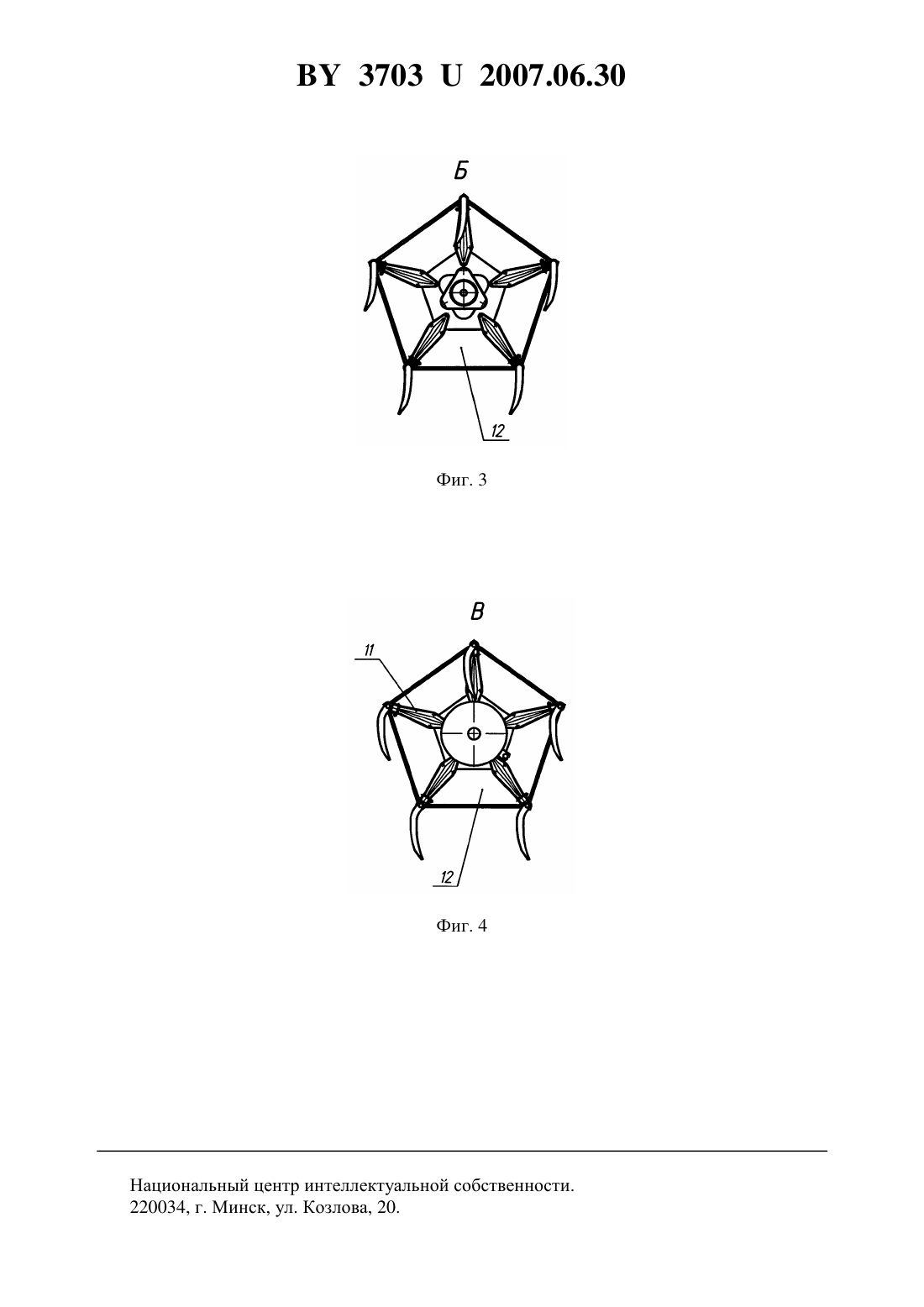

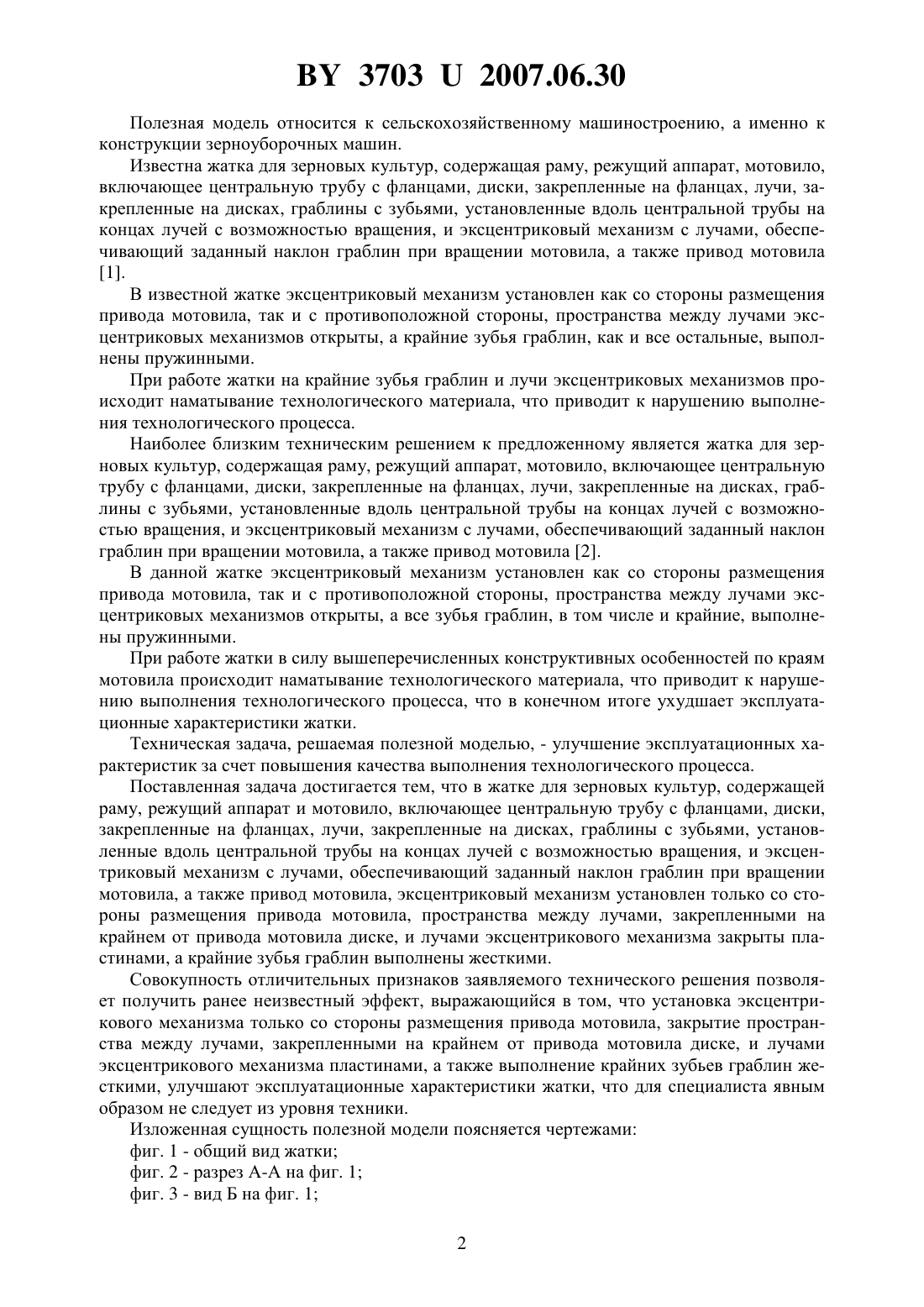

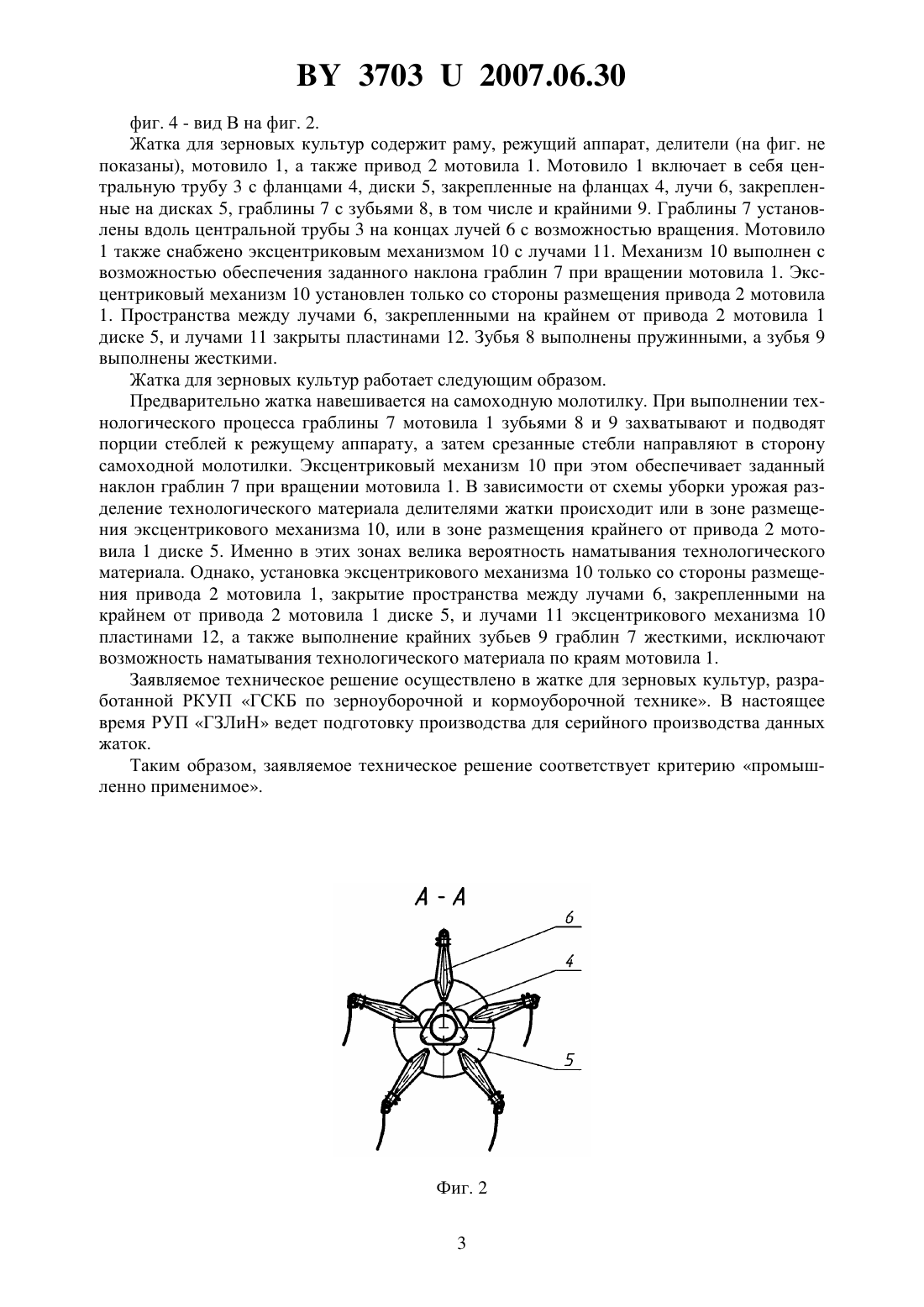

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЖАТКА ДЛЯ ЗЕРНОВЫХ КУЛЬТУР(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Волков Иван Васильевич Левочкин Владимир Иванович Меженников Александр Павлович Савков Михаил Александрович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) Жатка для зерновых культур, содержащая раму, режущий аппарат, мотовило, включающее центральную трубу с фланцами, диски, закрепленные на фланцах, лучи, закрепленные на дисках, граблины с зубьями, установленные вдоль центральной трубы на концах лучей с возможностью вращения, и эксцентриковый механизм с лучами, обеспечивающий заданный наклон граблин при вращении мотовила, а также привод мотовила,отличающаяся тем, что эксцентриковый механизм установлен только со стороны размещения привода мотовила, пространства между лучами, закрепленными на крайнем от привода мотовила диске, и лучами эксцентрикового механизма закрыты пластинами, а крайние зубья граблин выполнены жесткими.(56) 1. Комплекс зерноуборочный роторный КЗР-10 Полесье-ротор Инструкция по эксплуатации. - Производственное объединение Гомсельмаш, 1999. - С. 42-43, рис. 26. 2. Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200 Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 19-21, рис. 6. 37032007.06.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции зерноуборочных машин. Известна жатка для зерновых культур, содержащая раму, режущий аппарат, мотовило,включающее центральную трубу с фланцами, диски, закрепленные на фланцах, лучи, закрепленные на дисках, граблины с зубьями, установленные вдоль центральной трубы на концах лучей с возможностью вращения, и эксцентриковый механизм с лучами, обеспечивающий заданный наклон граблин при вращении мотовила, а также привод мотовила 1. В известной жатке эксцентриковый механизм установлен как со стороны размещения привода мотовила, так и с противоположной стороны, пространства между лучами эксцентриковых механизмов открыты, а крайние зубья граблин, как и все остальные, выполнены пружинными. При работе жатки на крайние зубья граблин и лучи эксцентриковых механизмов происходит наматывание технологического материала, что приводит к нарушению выполнения технологического процесса. Наиболее близким техническим решением к предложенному является жатка для зерновых культур, содержащая раму, режущий аппарат, мотовило, включающее центральную трубу с фланцами, диски, закрепленные на фланцах, лучи, закрепленные на дисках, граблины с зубьями, установленные вдоль центральной трубы на концах лучей с возможностью вращения, и эксцентриковый механизм с лучами, обеспечивающий заданный наклон граблин при вращении мотовила, а также привод мотовила 2. В данной жатке эксцентриковый механизм установлен как со стороны размещения привода мотовила, так и с противоположной стороны, пространства между лучами эксцентриковых механизмов открыты, а все зубья граблин, в том числе и крайние, выполнены пружинными. При работе жатки в силу вышеперечисленных конструктивных особенностей по краям мотовила происходит наматывание технологического материала, что приводит к нарушению выполнения технологического процесса, что в конечном итоге ухудшает эксплуатационные характеристики жатки. Техническая задача, решаемая полезной моделью, - улучшение эксплуатационных характеристик за счет повышения качества выполнения технологического процесса. Поставленная задача достигается тем, что в жатке для зерновых культур, содержащей раму, режущий аппарат и мотовило, включающее центральную трубу с фланцами, диски,закрепленные на фланцах, лучи, закрепленные на дисках, граблины с зубьями, установленные вдоль центральной трубы на концах лучей с возможностью вращения, и эксцентриковый механизм с лучами, обеспечивающий заданный наклон граблин при вращении мотовила, а также привод мотовила, эксцентриковый механизм установлен только со стороны размещения привода мотовила, пространства между лучами, закрепленными на крайнем от привода мотовила диске, и лучами эксцентрикового механизма закрыты пластинами, а крайние зубья граблин выполнены жесткими. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что установка эксцентрикового механизма только со стороны размещения привода мотовила, закрытие пространства между лучами, закрепленными на крайнем от привода мотовила диске, и лучами эксцентрикового механизма пластинами, а также выполнение крайних зубьев граблин жесткими, улучшают эксплуатационные характеристики жатки, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - вид Б на фиг. 1 2 37032007.06.30 фиг. 4 - вид В на фиг. 2. Жатка для зерновых культур содержит раму, режущий аппарат, делители (на фиг. не показаны), мотовило 1, а также привод 2 мотовила 1. Мотовило 1 включает в себя центральную трубу 3 с фланцами 4, диски 5, закрепленные на фланцах 4, лучи 6, закрепленные на дисках 5, граблины 7 с зубьями 8, в том числе и крайними 9. Граблины 7 установлены вдоль центральной трубы 3 на концах лучей 6 с возможностью вращения. Мотовило 1 также снабжено эксцентриковым механизмом 10 с лучами 11. Механизм 10 выполнен с возможностью обеспечения заданного наклона граблин 7 при вращении мотовила 1. Эксцентриковый механизм 10 установлен только со стороны размещения привода 2 мотовила 1. Пространства между лучами 6, закрепленными на крайнем от привода 2 мотовила 1 диске 5, и лучами 11 закрыты пластинами 12. Зубья 8 выполнены пружинными, а зубья 9 выполнены жесткими. Жатка для зерновых культур работает следующим образом. Предварительно жатка навешивается на самоходную молотилку. При выполнении технологического процесса граблины 7 мотовила 1 зубьями 8 и 9 захватывают и подводят порции стеблей к режущему аппарату, а затем срезанные стебли направляют в сторону самоходной молотилки. Эксцентриковый механизм 10 при этом обеспечивает заданный наклон граблин 7 при вращении мотовила 1. В зависимости от схемы уборки урожая разделение технологического материала делителями жатки происходит или в зоне размещения эксцентрикового механизма 10, или в зоне размещения крайнего от привода 2 мотовила 1 диске 5. Именно в этих зонах велика вероятность наматывания технологического материала. Однако, установка эксцентрикового механизма 10 только со стороны размещения привода 2 мотовила 1, закрытие пространства между лучами 6, закрепленными на крайнем от привода 2 мотовила 1 диске 5, и лучами 11 эксцентрикового механизма 10 пластинами 12, а также выполнение крайних зубьев 9 граблин 7 жесткими, исключают возможность наматывания технологического материала по краям мотовила 1. Заявляемое техническое решение осуществлено в жатке для зерновых культур, разработанной РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время РУП ГЗЛиН ведет подготовку производства для серийного производства данных жаток. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
