Устройство для укрепления откоса земляного сооружения

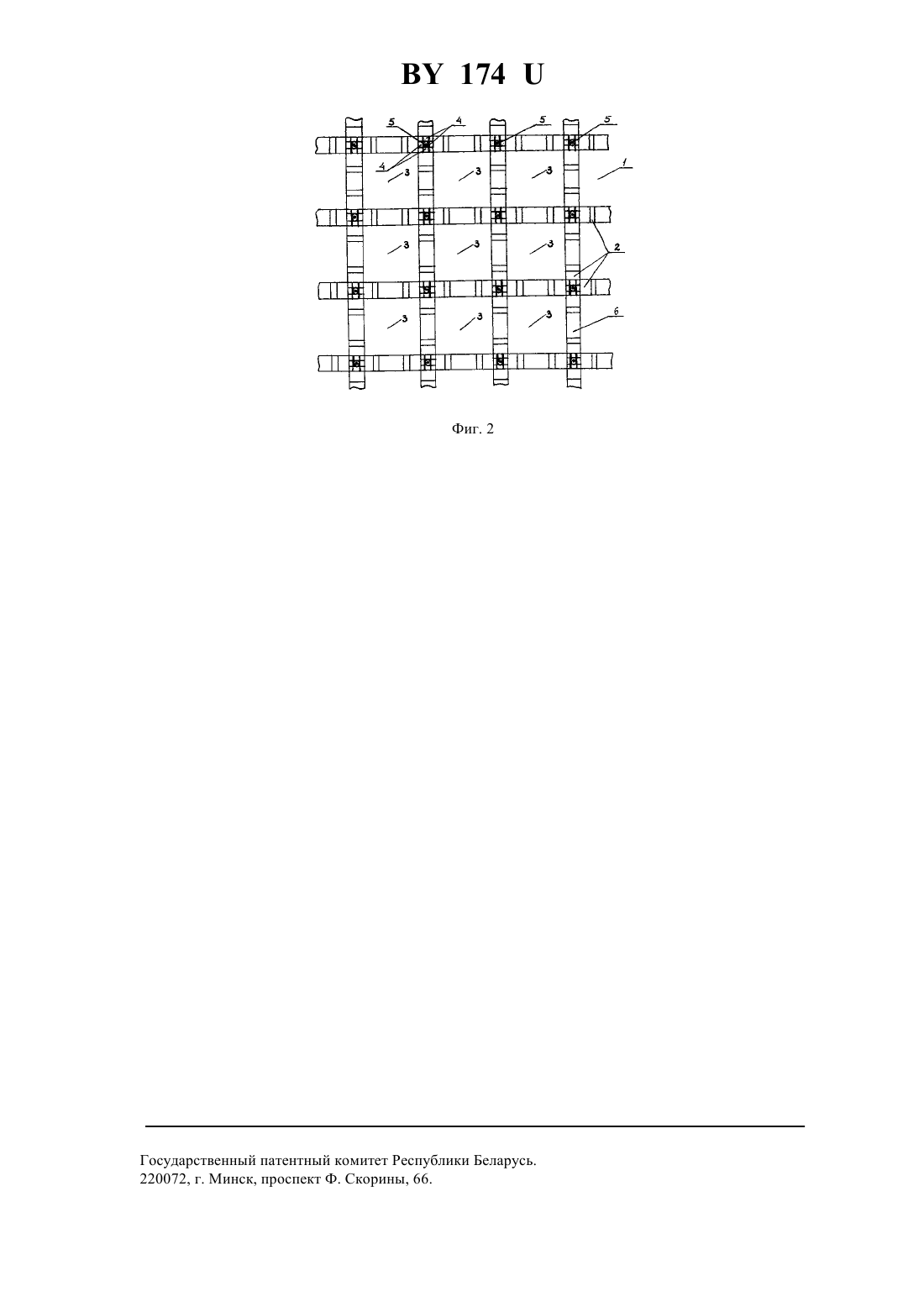

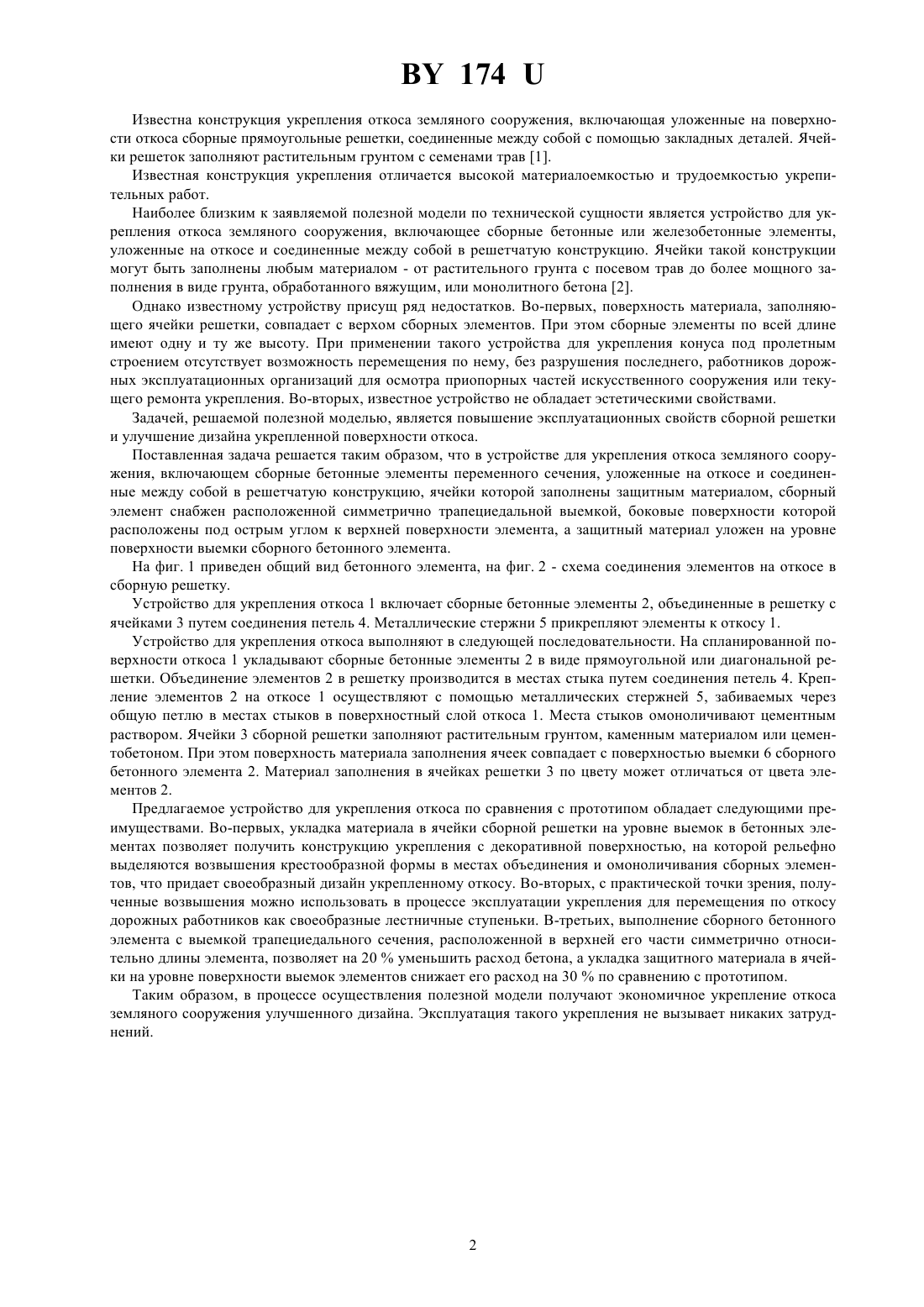

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ УКРЕПЛЕНИЯ ОТКОСА ЗЕМЛЯНОГО СООРУЖЕНИЯ(71) Заявитель Республиканское предприятие Белорусский научно-исследовательский БелдорНИИ(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(57) Устройство для укрепления откоса земляного сооружения, включающее сборные бетонные элементы,уложенные на откосе и соединенные между собой в решетчатую конструкцию, ячейки которой заполнены защитным материалом, отличающееся тем, что сборный элемент снабжен расположенной симметрично трапециедальной выемкой, боковые поверхности которой расположены под острым углом к верхней поверхности элемента, а защитный материал ячеек уложен на уровне поверхности выемки сборного бетонного элемента.(56) 1. Львович Ю.М., Аливер Ю, Ким А.И. Конструктивные и технологические решения укрепления откосов и конусов путепроводов объемными пластиковыми решетками//Транспортное строительство. - 1996.8. - С. 12. 2. Завадский .Б., Мотылев Ю.Л., Казарновский В.Д. и др. Укрепление откосов земляного полотна сборными решетчатыми конструкциями//Автомобильные дороги. - 1971.7. - С. 12-13 (прототип). Полезная модель относится к строительству земляных сооружений и может быть использована при укреплении откосов земляного полотна автомобильных и железных дорог путем устройства на их поверхности защитной конструкции в виде сборной решетки. 174 Известна конструкция укрепления откоса земляного сооружения, включающая уложенные на поверхности откоса сборные прямоугольные решетки, соединенные между собой с помощью закладных деталей. Ячейки решеток заполняют растительным грунтом с семенами трав 1. Известная конструкция укрепления отличается высокой материалоемкостью и трудоемкостью укрепительных работ. Наиболее близким к заявляемой полезной модели по технической сущности является устройство для укрепления откоса земляного сооружения, включающее сборные бетонные или железобетонные элементы,уложенные на откосе и соединенные между собой в решетчатую конструкцию. Ячейки такой конструкции могут быть заполнены любым материалом - от растительного грунта с посевом трав до более мощного заполнения в виде грунта, обработанного вяжущим, или монолитного бетона 2. Однако известному устройству присущ ряд недостатков. В-первых, поверхность материала, заполняющего ячейки решетки, совпадает с верхом сборных элементов. При этом сборные элементы по всей длине имеют одну и ту же высоту. При применении такого устройства для укрепления конуса под пролетным строением отсутствует возможность перемещения по нему, без разрушения последнего, работников дорожных эксплуатационных организаций для осмотра приопорных частей искусственного сооружения или текущего ремонта укрепления. Во-вторых, известное устройство не обладает эстетическими свойствами. Задачей, решаемой полезной моделью, является повышение эксплуатационных свойств сборной решетки и улучшение дизайна укрепленной поверхности откоса. Поставленная задача решается таким образом, что в устройстве для укрепления откоса земляного сооружения, включающем сборные бетонные элементы переменного сечения, уложенные на откосе и соединенные между собой в решетчатую конструкцию, ячейки которой заполнены защитным материалом, сборный элемент снабжен расположенной симметрично трапециедальной выемкой, боковые поверхности которой расположены под острым углом к верхней поверхности элемента, а защитный материал уложен на уровне поверхности выемки сборного бетонного элемента. На фиг. 1 приведен общий вид бетонного элемента, на фиг. 2 - схема соединения элементов на откосе в сборную решетку. Устройство для укрепления откоса 1 включает сборные бетонные элементы 2, объединенные в решетку с ячейками 3 путем соединения петель 4. Металлические стержни 5 прикрепляют элементы к откосу 1. Устройство для укрепления откоса выполняют в следующей последовательности. На спланированной поверхности откоса 1 укладывают сборные бетонные элементы 2 в виде прямоугольной или диагональной решетки. Объединение элементов 2 в решетку производится в местах стыка путем соединения петель 4. Крепление элементов 2 на откосе 1 осуществляют с помощью металлических стержней 5, забиваемых через общую петлю в местах стыков в поверхностный слой откоса 1. Места стыков омоноличивают цементным раствором. Ячейки 3 сборной решетки заполняют растительным грунтом, каменным материалом или цементобетоном. При этом поверхность материала заполнения ячеек совпадает с поверхностью выемки 6 сборного бетонного элемента 2. Материал заполнения в ячейках решетки 3 по цвету может отличаться от цвета элементов 2. Предлагаемое устройство для укрепления откоса по сравнения с прототипом обладает следующими преимуществами. Во-первых, укладка материала в ячейки сборной решетки на уровне выемок в бетонных элементах позволяет получить конструкцию укрепления с декоративной поверхностью, на которой рельефно выделяются возвышения крестообразной формы в местах объединения и омоноличивания сборных элементов, что придает своеобразный дизайн укрепленному откосу. Во-вторых, с практической точки зрения, полученные возвышения можно использовать в процессе эксплуатации укрепления для перемещения по откосу дорожных работников как своеобразные лестничные ступеньки. В-третьих, выполнение сборного бетонного элемента с выемкой трапециедального сечения, расположенной в верхней его части симметрично относительно длины элемента, позволяет на 20 уменьшить расход бетона, а укладка защитного материала в ячейки на уровне поверхности выемок элементов снижает его расход на 30 по сравнению с прототипом. Таким образом, в процессе осуществления полезной модели получают экономичное укрепление откоса земляного сооружения улучшенного дизайна. Эксплуатация такого укрепления не вызывает никаких затруднений. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
