Бурошнековая машина

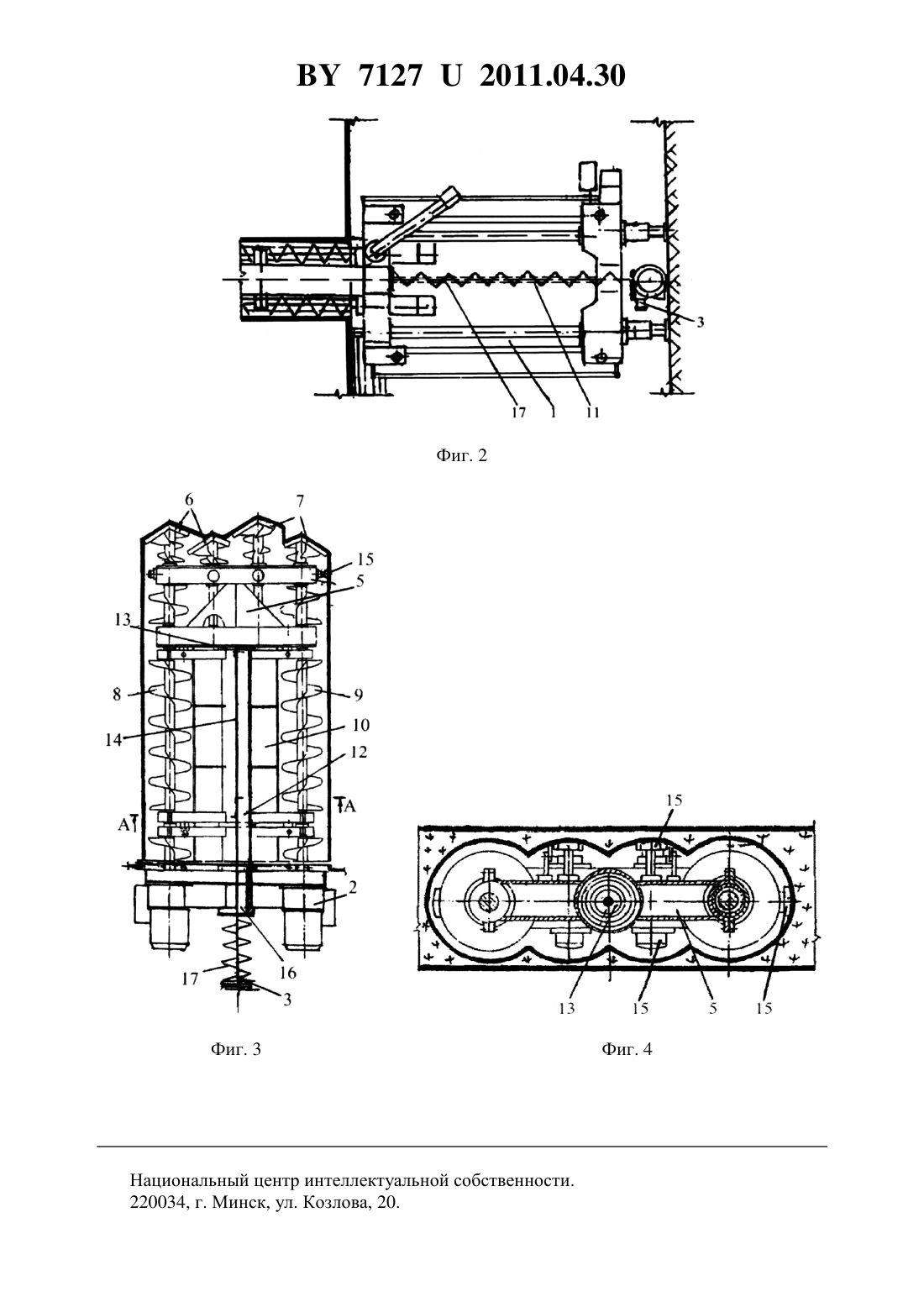

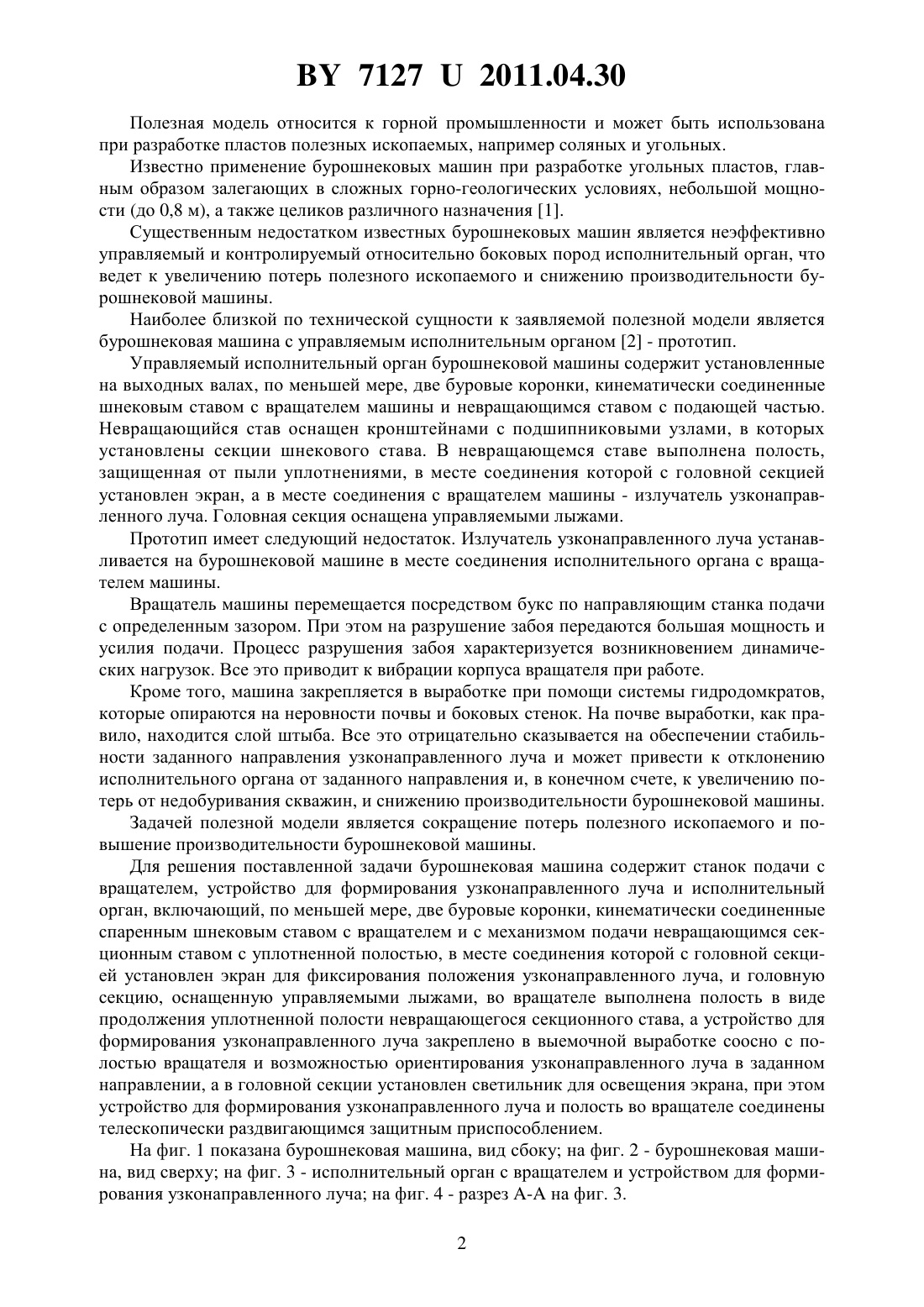

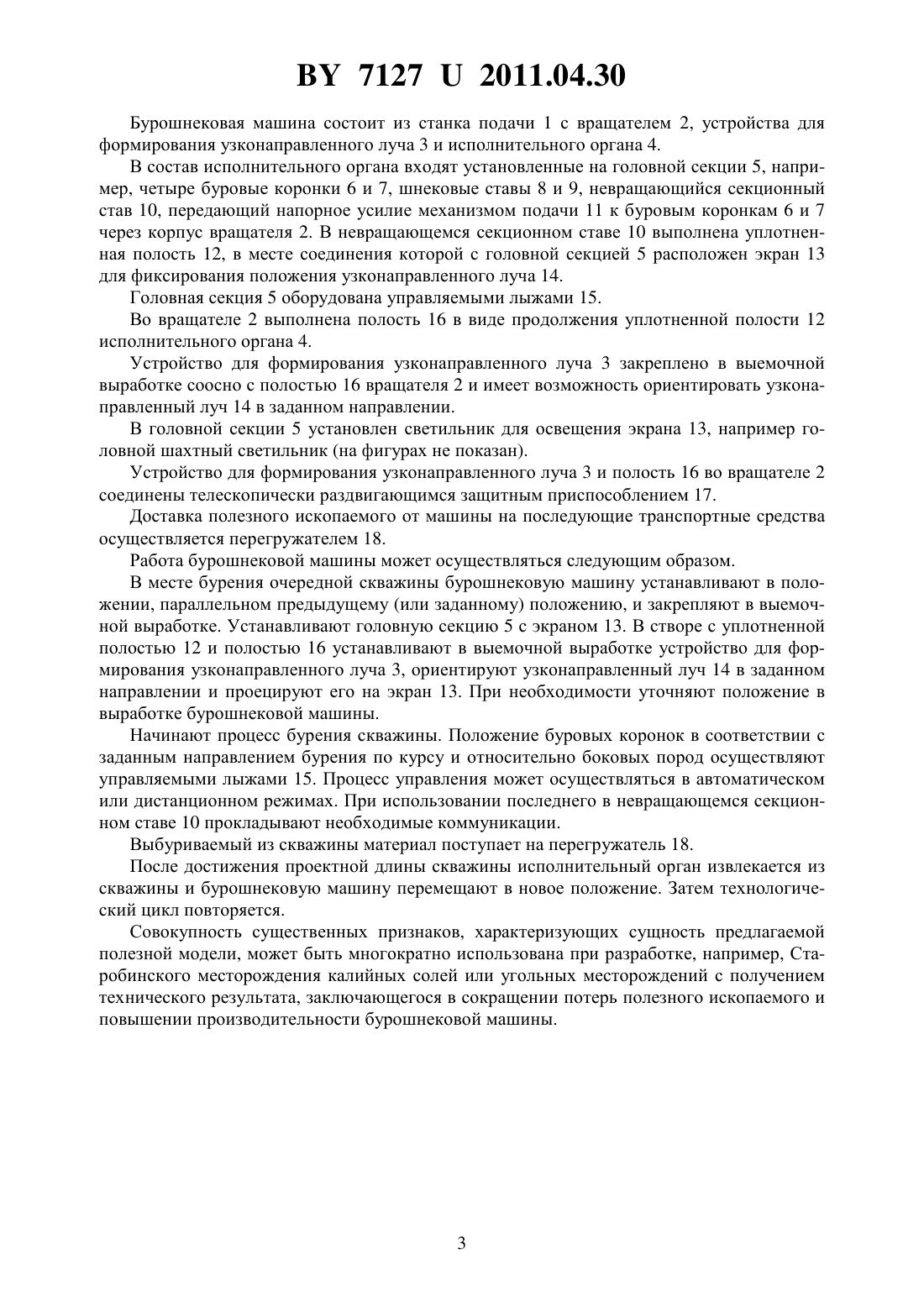

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Бурошнековая машина, содержащая станок подачи с вращателем, устройство для формирования узконаправленного луча и исполнительный орган, включающий, по меньшей мере, две буровые коронки, кинематически соединенные спаренным шнековым ставом с вращателем и с механизмом подачи невращающимся секционным ставом с уплотненной полостью, в месте соединения которой с головной секцией установлен экран для фиксирования положения узконаправленного луча, и головную секцию, оснащенную управляемыми лыжами, отличающаяся тем, что во вращателе выполнена полость в виде продолжения уплотненной полости невращающегося секционного става, а устройство для формирования узконаправленного луча закреплено в выемочной выработке соосно с полостью вращателя и возможностью ориентирования узконаправленного луча в заданном направлении. 2. Бурошнековая машина по п. 1, отличающаяся тем, что в головной секции установлен светильник для освещения экрана. 3. Бурошнековая машина по п. 1, отличающаяся тем, что устройство для формирования узконаправленного луча и полость во вращателе соединены телескопически раздвигающимся защитным приспособлением.(56) 1. Морев А.Б., Котлярский И.А., Мудряк В.А. Бурошнековые установки для выемки угля. - М. Недра, 1973. - С. 6-65. 2. Патент РБ 9209, МПК 21 27/02, 41/16, 2007 (прототип). 71272011.04.30 Полезная модель относится к горной промышленности и может быть использована при разработке пластов полезных ископаемых, например соляных и угольных. Известно применение бурошнековых машин при разработке угольных пластов, главным образом залегающих в сложных горно-геологических условиях, небольшой мощности (до 0,8 м), а также целиков различного назначения 1. Существенным недостатком известных бурошнековых машин является неэффективно управляемый и контролируемый относительно боковых пород исполнительный орган, что ведет к увеличению потерь полезного ископаемого и снижению производительности бурошнековой машины. Наиболее близкой по технической сущности к заявляемой полезной модели является бурошнековая машина с управляемым исполнительным органом 2 - прототип. Управляемый исполнительный орган бурошнековой машины содержит установленные на выходных валах, по меньшей мере, две буровые коронки, кинематически соединенные шнековым ставом с вращателем машины и невращающимся ставом с подающей частью. Невращающийся став оснащен кронштейнами с подшипниковыми узлами, в которых установлены секции шнекового става. В невращающемся ставе выполнена полость,защищенная от пыли уплотнениями, в месте соединения которой с головной секцией установлен экран, а в месте соединения с вращателем машины - излучатель узконаправленного луча. Головная секция оснащена управляемыми лыжами. Прототип имеет следующий недостаток. Излучатель узконаправленного луча устанавливается на бурошнековой машине в месте соединения исполнительного органа с вращателем машины. Вращатель машины перемещается посредством букс по направляющим станка подачи с определенным зазором. При этом на разрушение забоя передаются большая мощность и усилия подачи. Процесс разрушения забоя характеризуется возникновением динамических нагрузок. Все это приводит к вибрации корпуса вращателя при работе. Кроме того, машина закрепляется в выработке при помощи системы гидродомкратов,которые опираются на неровности почвы и боковых стенок. На почве выработки, как правило, находится слой штыба. Все это отрицательно сказывается на обеспечении стабильности заданного направления узконаправленного луча и может привести к отклонению исполнительного органа от заданного направления и, в конечном счете, к увеличению потерь от недобуривания скважин, и снижению производительности бурошнековой машины. Задачей полезной модели является сокращение потерь полезного ископаемого и повышение производительности бурошнековой машины. Для решения поставленной задачи бурошнековая машина содержит станок подачи с вращателем, устройство для формирования узконаправленного луча и исполнительный орган, включающий, по меньшей мере, две буровые коронки, кинематически соединенные спаренным шнековым ставом с вращателем и с механизмом подачи невращающимся секционным ставом с уплотненной полостью, в месте соединения которой с головной секцией установлен экран для фиксирования положения узконаправленного луча, и головную секцию, оснащенную управляемыми лыжами, во вращателе выполнена полость в виде продолжения уплотненной полости невращающегося секционного става, а устройство для формирования узконаправленного луча закреплено в выемочной выработке соосно с полостью вращателя и возможностью ориентирования узконаправленного луча в заданном направлении, а в головной секции установлен светильник для освещения экрана, при этом устройство для формирования узконаправленного луча и полость во вращателе соединены телескопически раздвигающимся защитным приспособлением. На фиг. 1 показана бурошнековая машина, вид сбоку на фиг. 2 - бурошнековая машина, вид сверху на фиг. 3 - исполнительный орган с вращателем и устройством для формирования узконаправленного луча на фиг. 4 - разрез - на фиг. 3. 2 71272011.04.30 Бурошнековая машина состоит из станка подачи 1 с вращателем 2, устройства для формирования узконаправленного луча 3 и исполнительного органа 4. В состав исполнительного органа входят установленные на головной секции 5, например, четыре буровые коронки 6 и 7, шнековые ставы 8 и 9, невращающийся секционный став 10, передающий напорное усилие механизмом подачи 11 к буровым коронкам 6 и 7 через корпус вращателя 2. В невращающемся секционном ставе 10 выполнена уплотненная полость 12, в месте соединения которой с головной секцией 5 расположен экран 13 для фиксирования положения узконаправленного луча 14. Головная секция 5 оборудована управляемыми лыжами 15. Во вращателе 2 выполнена полость 16 в виде продолжения уплотненной полости 12 исполнительного органа 4. Устройство для формирования узконаправленного луча 3 закреплено в выемочной выработке соосно с полостью 16 вращателя 2 и имеет возможность ориентировать узконаправленный луч 14 в заданном направлении. В головной секции 5 установлен светильник для освещения экрана 13, например головной шахтный светильник (на фигурах не показан). Устройство для формирования узконаправленного луча 3 и полость 16 во вращателе 2 соединены телескопически раздвигающимся защитным приспособлением 17. Доставка полезного ископаемого от машины на последующие транспортные средства осуществляется перегружателем 18. Работа бурошнековой машины может осуществляться следующим образом. В месте бурения очередной скважины бурошнековую машину устанавливают в положении, параллельном предыдущему (или заданному) положению, и закрепляют в выемочной выработке. Устанавливают головную секцию 5 с экраном 13. В створе с уплотненной полостью 12 и полостью 16 устанавливают в выемочной выработке устройство для формирования узконаправленного луча 3, ориентируют узконаправленный луч 14 в заданном направлении и проецируют его на экран 13. При необходимости уточняют положение в выработке бурошнековой машины. Начинают процесс бурения скважины. Положение буровых коронок в соответствии с заданным направлением бурения по курсу и относительно боковых пород осуществляют управляемыми лыжами 15. Процесс управления может осуществляться в автоматическом или дистанционном режимах. При использовании последнего в невращающемся секционном ставе 10 прокладывают необходимые коммуникации. Выбуриваемый из скважины материал поступает на перегружатель 18. После достижения проектной длины скважины исполнительный орган извлекается из скважины и бурошнековую машину перемещают в новое положение. Затем технологический цикл повторяется. Совокупность существенных признаков, характеризующих сущность предлагаемой полезной модели, может быть многократно использована при разработке, например, Старобинского месторождения калийных солей или угольных месторождений с получением технического результата, заключающегося в сокращении потерь полезного ископаемого и повышении производительности бурошнековой машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
