Оборудование для внесения консервантов в измельченную растительную массу

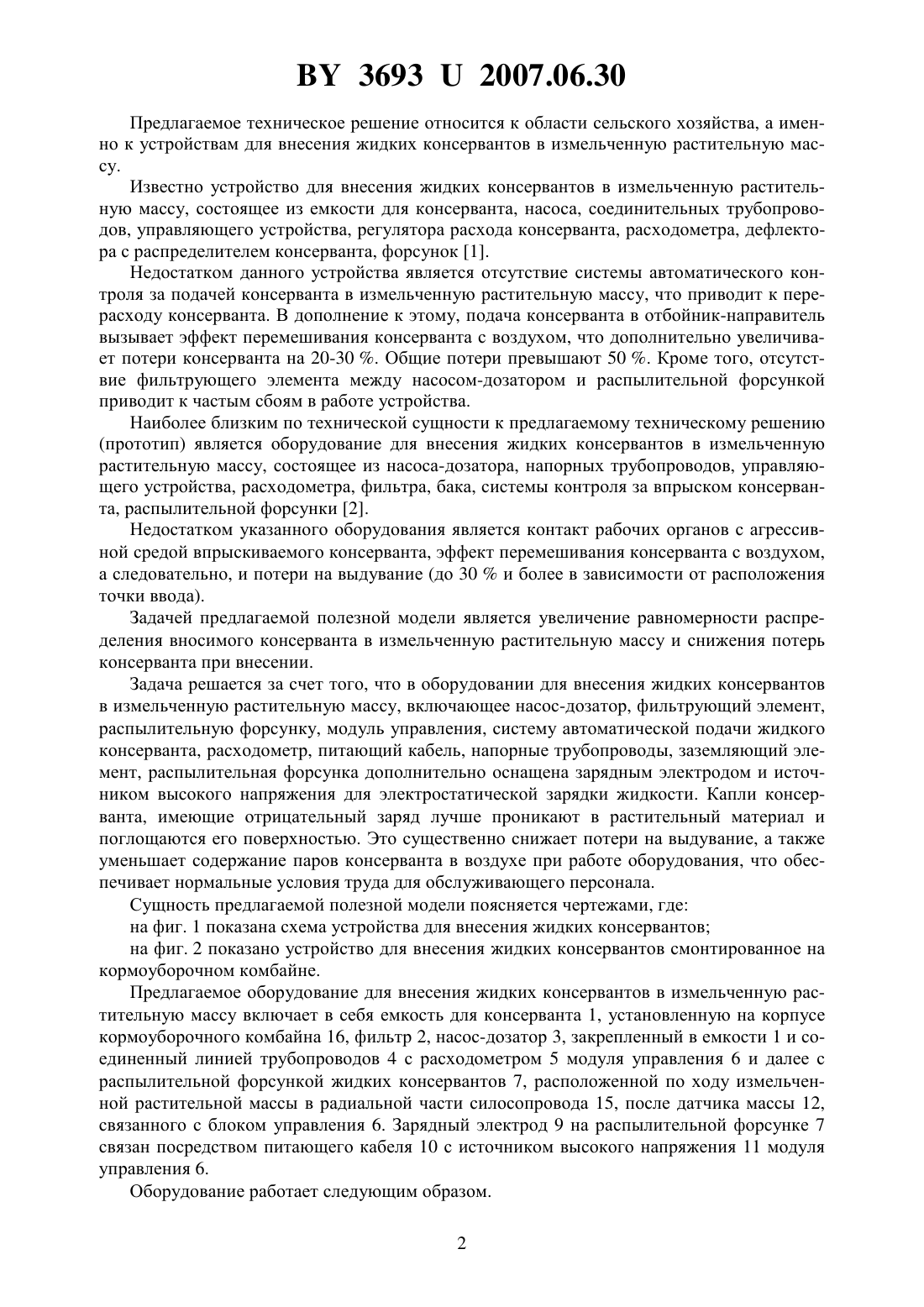

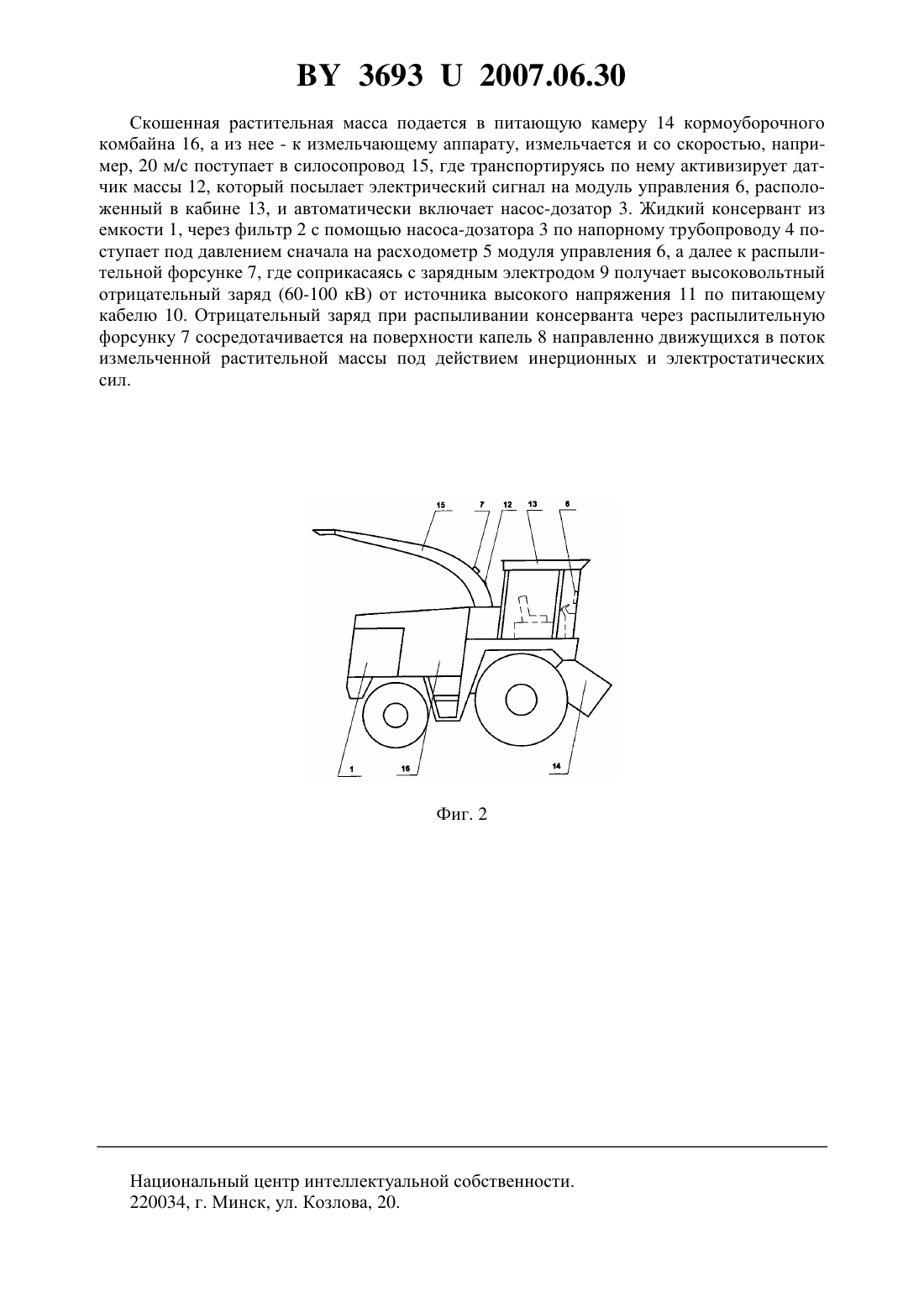

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБОРУДОВАНИЕ ДЛЯ ВНЕСЕНИЯ КОНСЕРВАНТОВ В ИЗМЕЛЬЧЕННУЮ РАСТИТЕЛЬНУЮ МАССУ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кузьмицкий Александр Васильевич Авраменко Павел Викторович Лобоцкий Иван Михайлович Зиновенко Александр Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Оборудование для внесения жидких консервантов в измельченную растительную массу, включающее насос-дозатор, фильтрующий элемент, распылительную форсунку, модуль управления, систему автоматической подачи жидкого консерванта, расходометр, питающий кабель, напорные трубопроводы, заземляющий элемент, отличающееся тем, что распылительная форсунка дополнительно оснащена зарядным электродом и источником высокого напряжения для электростатической зарядки жидкости. 36932007.06.30 Предлагаемое техническое решение относится к области сельского хозяйства, а именно к устройствам для внесения жидких консервантов в измельченную растительную массу. Известно устройство для внесения жидких консервантов в измельченную растительную массу, состоящее из емкости для консерванта, насоса, соединительных трубопроводов, управляющего устройства, регулятора расхода консерванта, расходометра, дефлектора с распределителем консерванта, форсунок 1. Недостатком данного устройства является отсутствие системы автоматического контроля за подачей консерванта в измельченную растительную массу, что приводит к перерасходу консерванта. В дополнение к этому, подача консерванта в отбойник-направитель вызывает эффект перемешивания консерванта с воздухом, что дополнительно увеличивает потери консерванта на 20-30 . Общие потери превышают 50 . Кроме того, отсутствие фильтрующего элемента между насосом-дозатором и распылительной форсункой приводит к частым сбоям в работе устройства. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является оборудование для внесения жидких консервантов в измельченную растительную массу, состоящее из насоса-дозатора, напорных трубопроводов, управляющего устройства, расходометра, фильтра, бака, системы контроля за впрыском консерванта, распылительной форсунки 2. Недостатком указанного оборудования является контакт рабочих органов с агрессивной средой впрыскиваемого консерванта, эффект перемешивания консерванта с воздухом,а следовательно, и потери на выдувание (до 30 и более в зависимости от расположения точки ввода). Задачей предлагаемой полезной модели является увеличение равномерности распределения вносимого консерванта в измельченную растительную массу и снижения потерь консерванта при внесении. Задача решается за счет того, что в оборудовании для внесения жидких консервантов в измельченную растительную массу, включающее насос-дозатор, фильтрующий элемент,распылительную форсунку, модуль управления, систему автоматической подачи жидкого консерванта, расходометр, питающий кабель, напорные трубопроводы, заземляющий элемент, распылительная форсунка дополнительно оснащена зарядным электродом и источником высокого напряжения для электростатической зарядки жидкости. Капли консерванта, имеющие отрицательный заряд лучше проникают в растительный материал и поглощаются его поверхностью. Это существенно снижает потери на выдувание, а также уменьшает содержание паров консерванта в воздухе при работе оборудования, что обеспечивает нормальные условия труда для обслуживающего персонала. Сущность предлагаемой полезной модели поясняется чертежами, где на фиг. 1 показана схема устройства для внесения жидких консервантов на фиг. 2 показано устройство для внесения жидких консервантов смонтированное на кормоуборочном комбайне. Предлагаемое оборудование для внесения жидких консервантов в измельченную растительную массу включает в себя емкость для консерванта 1, установленную на корпусе кормоуборочного комбайна 16, фильтр 2, насос-дозатор 3, закрепленный в емкости 1 и соединенный линией трубопроводов 4 с расходометром 5 модуля управления 6 и далее с распылительной форсункой жидких консервантов 7, расположенной по ходу измельченной растительной массы в радиальной части силосопровода 15, после датчика массы 12,связанного с блоком управления 6. Зарядный электрод 9 на распылительной форсунке 7 связан посредством питающего кабеля 10 с источником высокого напряжения 11 модуля управления 6. Оборудование работает следующим образом. 2 36932007.06.30 Скошенная растительная масса подается в питающую камеру 14 кормоуборочного комбайна 16, а из нее - к измельчающему аппарату, измельчается и со скоростью, например, 20 м/с поступает в силосопровод 15, где транспортируясь по нему активизирует датчик массы 12, который посылает электрический сигнал на модуль управления 6, расположенный в кабине 13, и автоматически включает насос-дозатор 3. Жидкий консервант из емкости 1, через фильтр 2 с помощью насоса-дозатора 3 по напорному трубопроводу 4 поступает под давлением сначала на расходометр 5 модуля управления 6, а далее к распылительной форсунке 7, где соприкасаясь с зарядным электродом 9 получает высоковольтный отрицательный заряд (60-100 кВ) от источника высокого напряжения 11 по питающему кабелю 10. Отрицательный заряд при распыливании консерванта через распылительную форсунку 7 сосредотачивается на поверхности капель 8 направленно движущихся в поток измельченной растительной массы под действием инерционных и электростатических сил. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
