Оборудование для самоокапывания

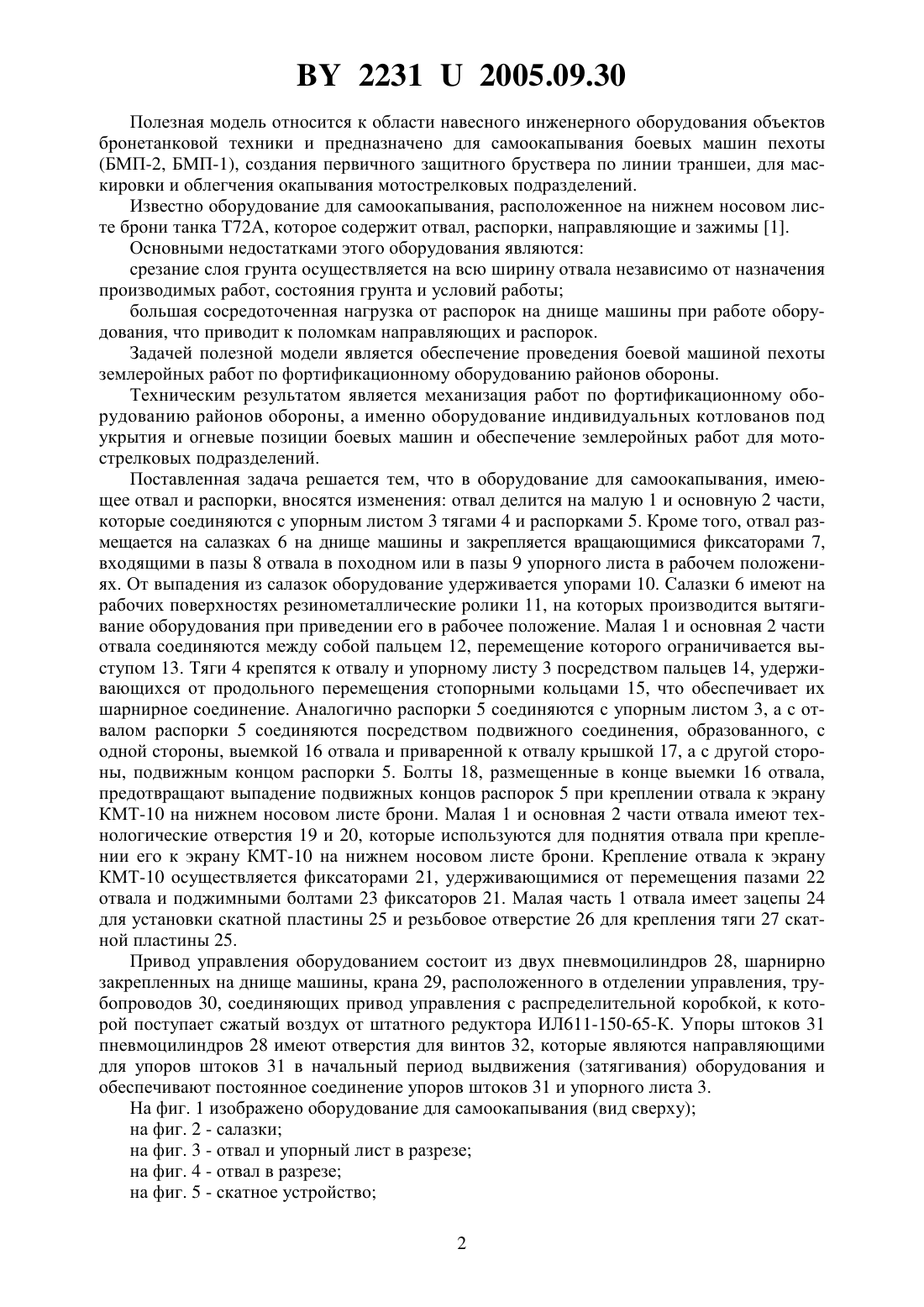

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Козлов Андрей Николаевич Ларченко Евгений Николаевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Оборудование для самоокапывания, содержащее отвал и распорки, отличающееся тем, что имеет салазки с роликами, вращающиеся фиксаторы, упорный лист, при этом отвал расположен на салазках с роликами на днище машины и состоит из двух частей - малой и основной, причем малая его часть функционирует независимо от основной в комплекте со скатной пластиной, а упорный лист соединен с отвалом тягами, распределяющими нагрузку, уменьшая ее в горизонтальной плоскости и увеличивая в вертикальной плоскости за счет выемок в упорном листе, сделанных под определенным углом. 22312005.09.30 Полезная модель относится к области навесного инженерного оборудования объектов бронетанковой техники и предназначено для самоокапывания боевых машин пехоты(БМП-2, БМП-1), создания первичного защитного бруствера по линии траншеи, для маскировки и облегчения окапывания мотострелковых подразделений. Известно оборудование для самоокапывания, расположенное на нижнем носовом листе брони танка Т 72 А, которое содержит отвал, распорки, направляющие и зажимы 1. Основными недостатками этого оборудования являются срезание слоя грунта осуществляется на всю ширину отвала независимо от назначения производимых работ, состояния грунта и условий работы большая сосредоточенная нагрузка от распорок на днище машины при работе оборудования, что приводит к поломкам направляющих и распорок. Задачей полезной модели является обеспечение проведения боевой машиной пехоты землеройных работ по фортификационному оборудованию районов обороны. Техническим результатом является механизация работ по фортификационному оборудованию районов обороны, а именно оборудование индивидуальных котлованов под укрытия и огневые позиции боевых машин и обеспечение землеройных работ для мотострелковых подразделений. Поставленная задача решается тем, что в оборудование для самоокапывания, имеющее отвал и распорки, вносятся изменения отвал делится на малую 1 и основную 2 части,которые соединяются с упорным листом 3 тягами 4 и распорками 5. Кроме того, отвал размещается на салазках 6 на днище машины и закрепляется вращающимися фиксаторами 7,входящими в пазы 8 отвала в походном или в пазы 9 упорного листа в рабочем положениях. От выпадения из салазок оборудование удерживается упорами 10. Салазки 6 имеют на рабочих поверхностях резинометаллические ролики 11, на которых производится вытягивание оборудования при приведении его в рабочее положение. Малая 1 и основная 2 части отвала соединяются между собой пальцем 12, перемещение которого ограничивается выступом 13. Тяги 4 крепятся к отвалу и упорному листу 3 посредством пальцев 14, удерживающихся от продольного перемещения стопорными кольцами 15, что обеспечивает их шарнирное соединение. Аналогично распорки 5 соединяются с упорным листом 3, а с отвалом распорки 5 соединяются посредством подвижного соединения, образованного, с одной стороны, выемкой 16 отвала и приваренной к отвалу крышкой 17, а с другой стороны, подвижным концом распорки 5. Болты 18, размещенные в конце выемки 16 отвала,предотвращают выпадение подвижных концов распорок 5 при креплении отвала к экрану КМТ-10 на нижнем носовом листе брони. Малая 1 и основная 2 части отвала имеют технологические отверстия 19 и 20, которые используются для поднятия отвала при креплении его к экрану КМТ-10 на нижнем носовом листе брони. Крепление отвала к экрану КМТ-10 осуществляется фиксаторами 21, удерживающимися от перемещения пазами 22 отвала и поджимными болтами 23 фиксаторов 21. Малая часть 1 отвала имеет зацепы 24 для установки скатной пластины 25 и резьбовое отверстие 26 для крепления тяги 27 скатной пластины 25. Привод управления оборудованием состоит из двух пневмоцилиндров 28, шарнирно закрепленных на днище машины, крана 29, расположенного в отделении управления, трубопроводов 30, соединяющих привод управления с распределительной коробкой, к которой поступает сжатый воздух от штатного редуктора ИЛ 611-150-65-К. Упоры штоков 31 пневмоцилиндров 28 имеют отверстия для винтов 32, которые являются направляющими для упоров штоков 31 в начальный период выдвижения (затягивания) оборудования и обеспечивают постоянное соединение упоров штоков 31 и упорного листа 3. На фиг. 1 изображено оборудование для самоокапывания (вид сверху) на фиг. 2 - салазки на фиг. 3 - отвал и упорный лист в разрезе на фиг. 4 - отвал в разрезе на фиг. 5 - скатное устройство 2 22312005.09.30 на фиг. 6 - отвал в положении на экране на фиг. 7 - привод управления оборудованием на фиг. 8 - крепление тяги с упорным листом или отвалом на фиг. 9 - палец, соединяющий основную и малую части отвала на фиг. 10 - салазки в разрезе на фиг. 11 - упоры днища. Оборудование работает следующим образом при движении машины вперед выполняется рабочий ход, при котором отвал заглубляется в грунт и перемещает его перед собой. При этом тяги 4 упираются в выемки упорного листа 3, сделанные под определенным углом для обеспечения равномерного распределения нагрузки и уменьшения ее в горизонтальной плоскости путем прижатия упорного листа 3 к днищу машины. Распорки 5 упираются в пазы 16 отвала, что обеспечивает установку отвала под определенным углом к поверхности грунта. При работе всего отвала его основная 2 и малая 1 части соединяются пальцем 12. При работе только малой частью они рассоединяются, и основная часть 2 отвала крепится к нижнему носовому листу брони (экрану КМТ-10) фиксаторами 21, а малая часть 1 работает так же, как и весь отвал. При этом скатная пластина 25 устанавливается на малую часть 1 отвала, что обеспечивает сваливание срезаемого грунта на одну сторону. При движении машины назад выполняется холостой ход, при котором отвал за счет перемещения тяг 4 и распорок 5 от своих упорных положений, скользит по поверхности грунта, не перемещая его. В рабочем положении оборудование удерживается вращающимися фиксаторами 7, установленными на салазках 6 и входящими в пазы 9 упорного листа 3, а в походном положении - фиксаторами 7, входящими в пазы 8 отвала. От произвольного опускания во время движения фиксаторы 7 удерживаются пружинами 33. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
